Nolangroup N-Com R Serie Bedienungsanleitung Seite 197

SOLO PARA CASCOS N87, N80-8 Y N100-5 – instalación del teclado
Importante: la instalación del teclado en los cascos N87, N80-8 y N100-5 necesita el accesorio
"ADAPTADOR DE TECLADO" incluido en la confección.

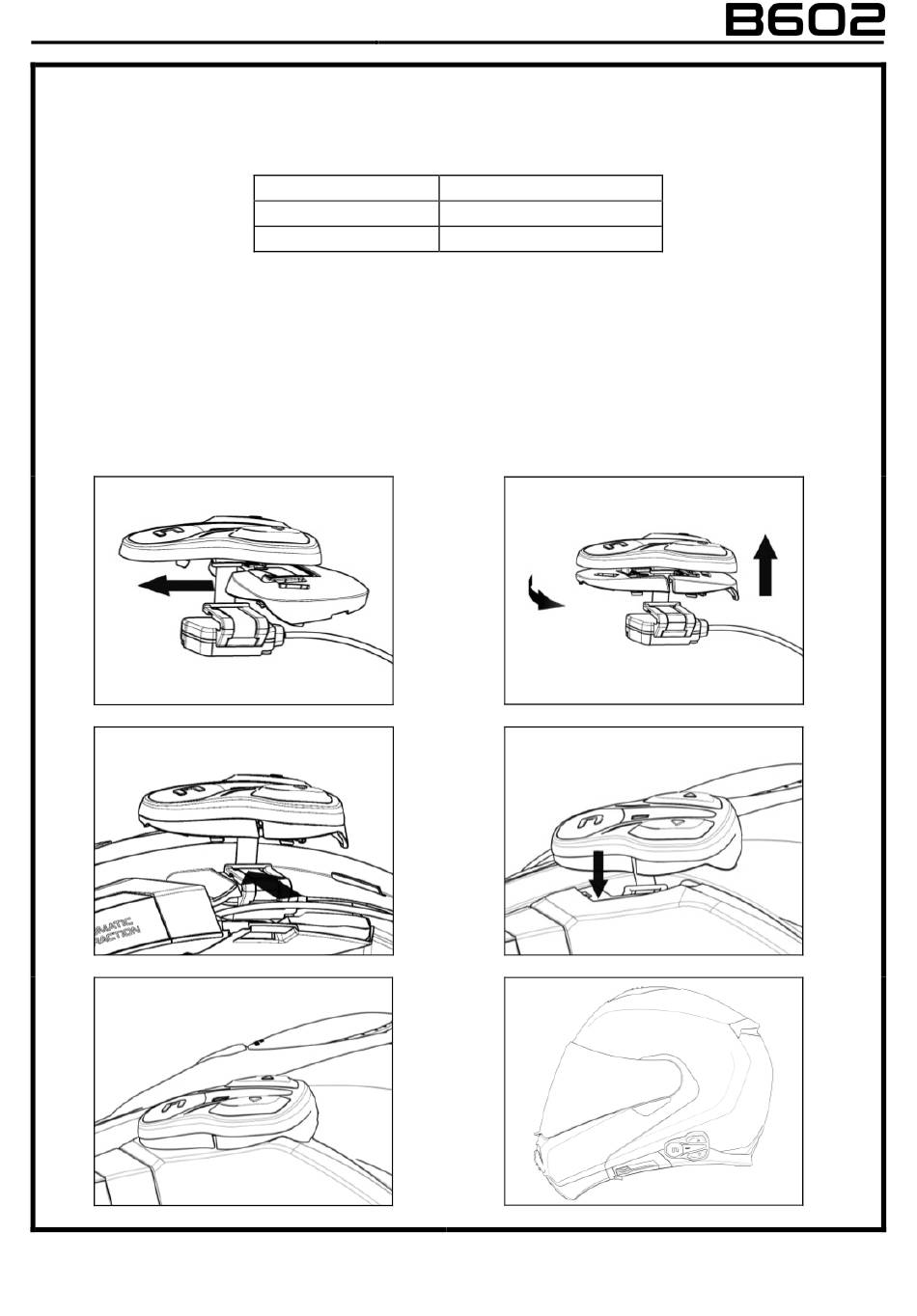

Introducir en el cable del teclado el soporte específico del propio casco (Fig. 21).
•
Rotar el soporte teclado hasta colocarlo según la Fig. 22 y engancharlo en el teclado.
•
Pasar el cable dentro del casco y encajar el cierre de fijación de la izquierda en su alojamiento
•
(Fig. 23).
Abrir el tapón de goma del sistema B602.
•
Volver a montar la guarnición del borde de la calota ajustando el perno de fijación.
•
Acoplar el teclado al casco hasta accionar los ganchos en sus respectivos alojamientos (Fig. 24).
•
La instalación correcta del teclado se ilustra en la Fig. 25, 26.
•
Fig. 21
Fig. 23
Fig. 25
LETRA ADAPTADOR
A
C
CASCOS COMPATIBLES
N100-5/PLUS, N87/PLUS
N80-8
Fig. 22
Fig. 24
Fig. 26
13
