SOLO PER CASCO N100-5 – posizionamento dei cablaggi e del microfono
Posizionamento del cablaggio destro e del microfono:

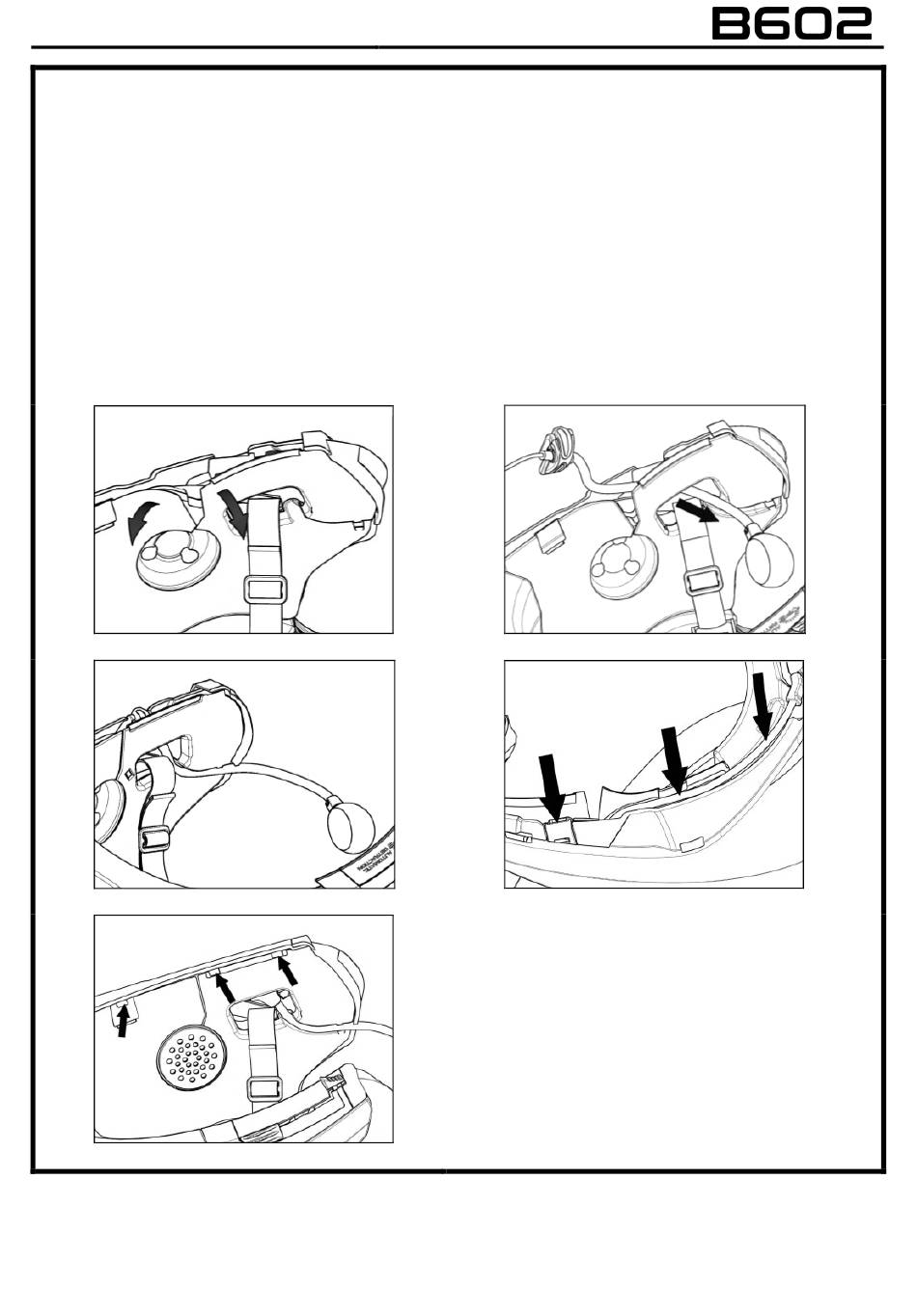

Sollevare il rivestimento plastico del guanciale (Fig. 13).
•
Inserire il microfono all'interno dell'asola (Fig. 14) e posizionarlo nell'apposita sede, inserendo il
•
braccetto del microfono nella scanalatura presente sul telaietto di aggancio mentoniera (Fig.
15).
Attenzione: controllare che il lato del supporto microfono con la scritta "n" sia rivolto verso
l'interno del casco.
Sistemare il cavo all'interno del casco e posizionare la clip di fissaggio Destra nell'apposita sede
•
(Fig. 16).
Riposizionare il rivestimento plastico del guanciale, sistemandolo dietro i due gancetti di fermo
•
(Fig. 17).
