5.3 Wegeventile
Die Wegeventile (WV 1- 4, WV 5, WV 6) sind Ersatzteile und können bei IMS bestellt
werden.

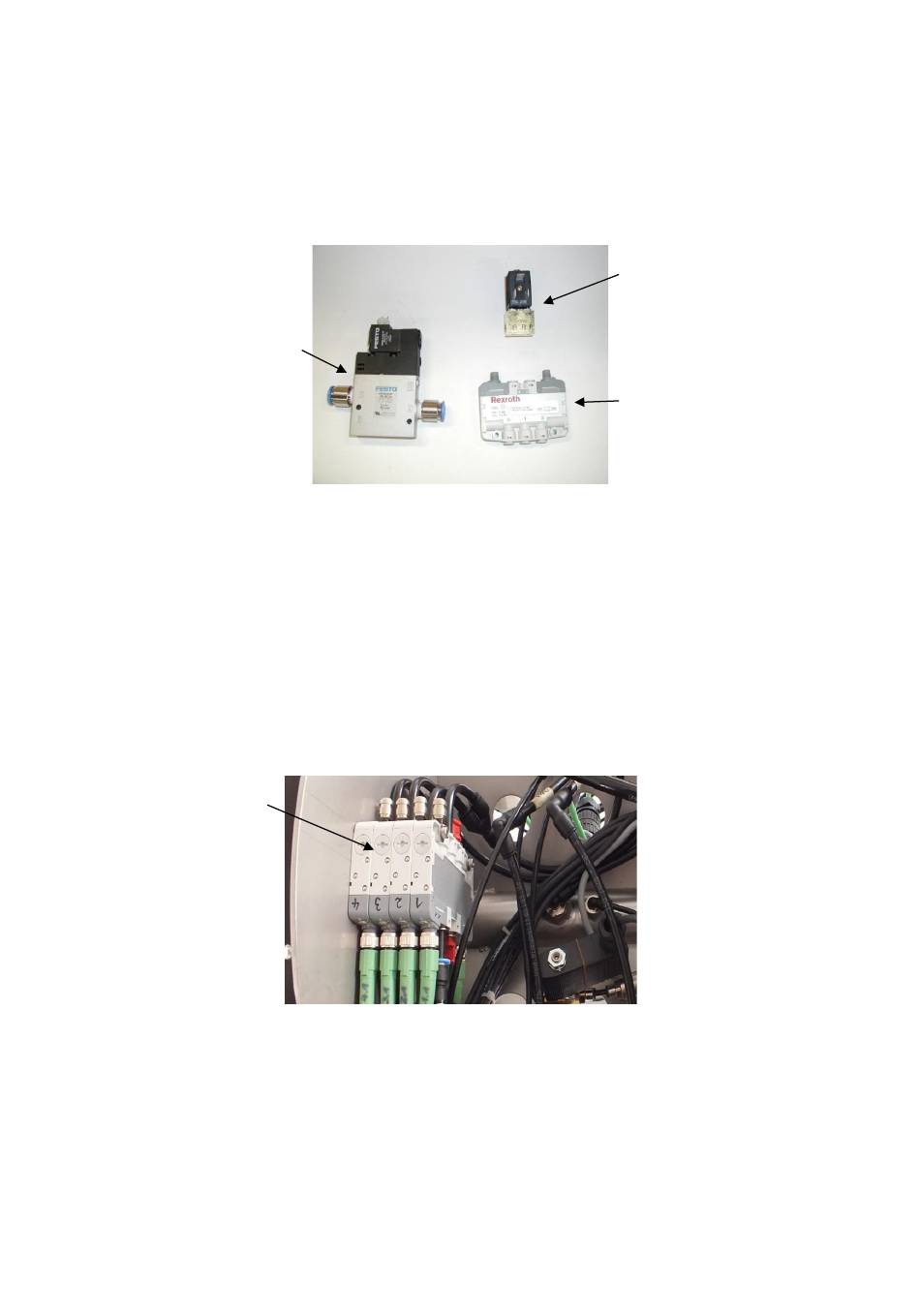

5.3.1 Übersicht Ersatzteile Wegeventil
1
010 01 051
2
030 04 747
3
016 12 010
5.3.2 Wegeventil wechseln
5.3.2.1 Wegeventil WV 1 - 4 (Verspannblasen, Axialblase und Hub) wechseln
Schlauchpaket abtrommeln. Zum Austauschen eines Wegeventiles die zwei Schrauben
M3x50 an Ventilblock lösen. Sämtliche Anschlüsse am zu tauschenden Ventil 1:1 tauschen
und die 4 Ventile wieder anschrauben. Neues Ventil beschriften. Achtung: Versand erfolgt
standardmäßig ohne Befestigungsschrauben.
Ventilblock
WV1 - WV4
WV1
Hub
WV2
Verspannblase vorn
WV3
Verspannblase hinten
WV4
Axialvorschub
2
Wegeventil (WV 5, Wasser)
Wegeventil (WV 6, Fräsluft)
Wegeventil (WV 1-4, Verspannblasen, Hub, Axialvorschub)
49
1
3
