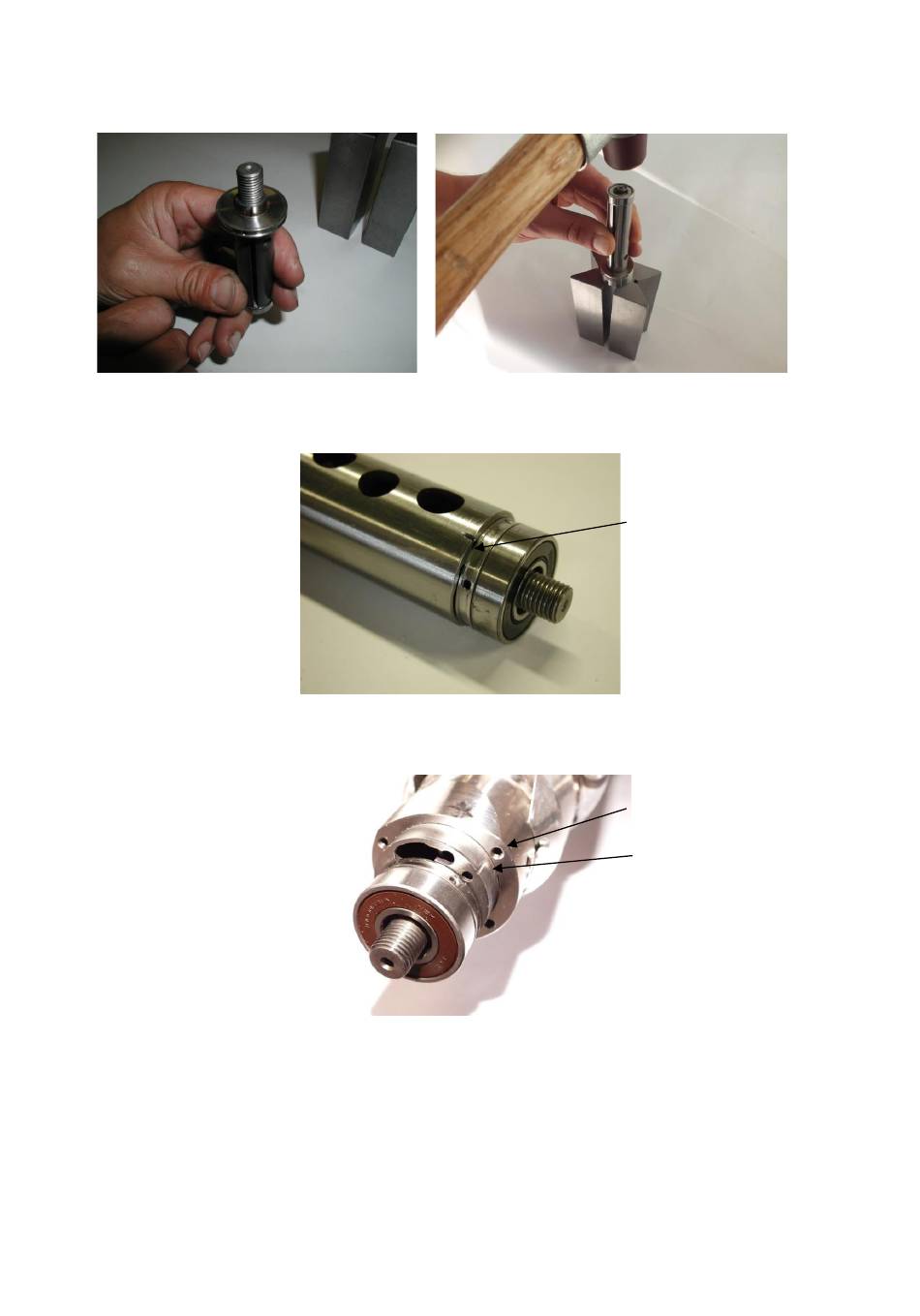

Entlüftungsring mit Absatz nach oben aufsetzen. Großes Kugellager aufstecken und mit
Kunststoffhammer bis zum Anschlag einschlagen.
Lamellen einsetzen und Zylinder aufstecken. Kerbe auf Zylinder muss zu großem Lager
zeigen.
Zylinder und Rotor gleichzeitig in Luftmotorgehäuse einschieben. Die Kerbe muss mit
Gewindebohrung an Luftmotorgehäuse fluchten (von vorn gesehen rechts von Phase)
Luftmotordeckel anschrauben und Fräswerkzeug montieren.
48
Kerbe
Gewindebohrung
Kerbe
