4. Planungs- und Installationshinweise

4.1 Aufstellraum / Aufstellraumbelüftung
Der Aufstellraum muss nach den geltenden Normen
und baurechtlichen Vorschriften ausgeführt sein.
Im Besonderen ist auf die ordnungsgemässe Be- und
Entlüftung zu achten.
4.2

Dispositionsmasse

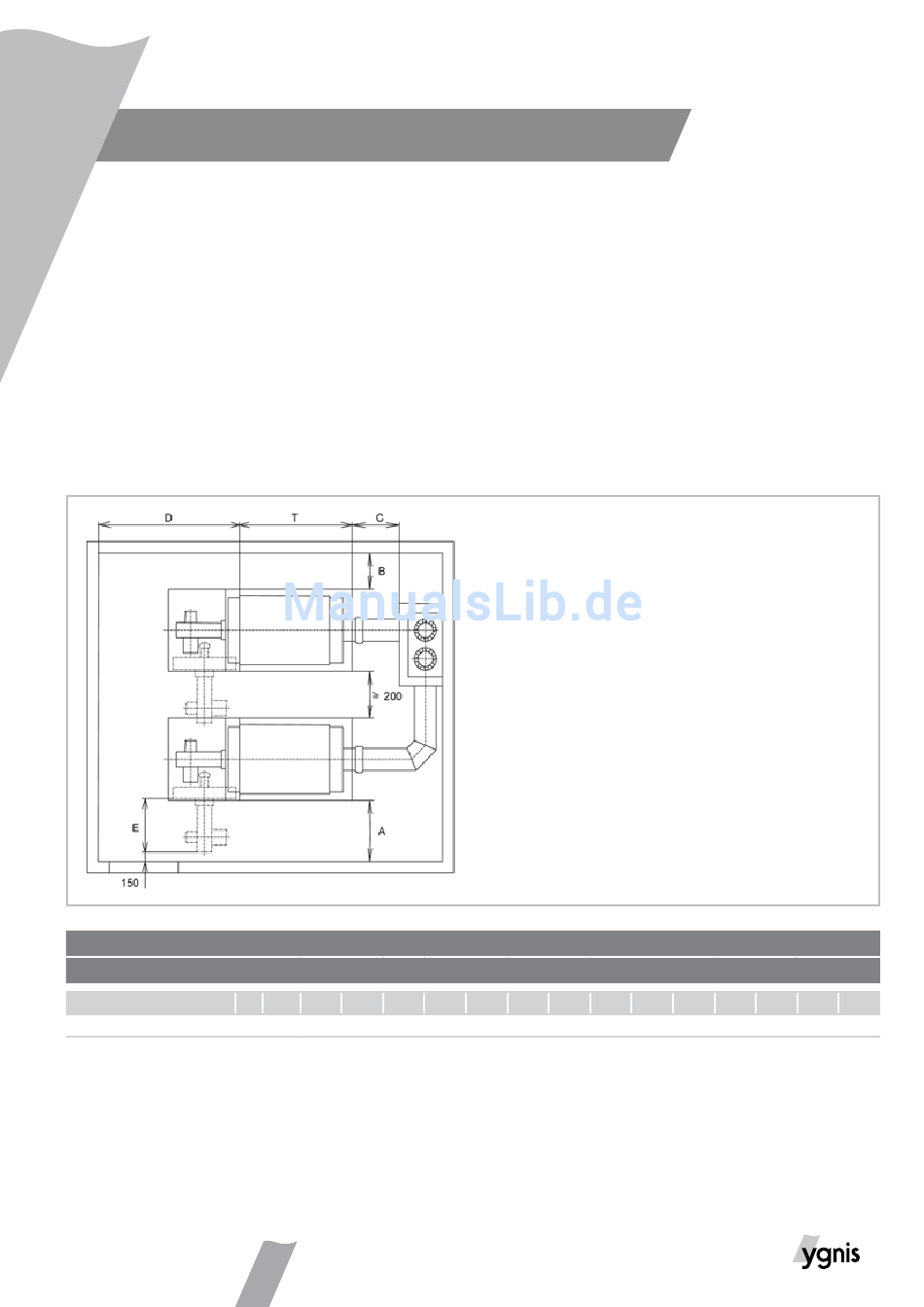

4.2.1 Kesselabstände
LRP NT plus
Nennwärmeleistung
Wand-Kesselfront
Länge Kesselblock
4.2.2 Kesselsockel
Grundsätzlich ist für die Baureihe Pyronox LRP NT plus kein
Kesselsockel erforderlich. Kesselsockel sind dann ange-
bracht wenn:
Version 05/2014
Typ 1 2 3
kW 65 85 110
D mm 1220 1220 1310 1310 1310 1310 1310 1310 1310 1310 1310 1600 1600 1600
T mm 1015 1015 1155 1155 1355 1355 1355 1615 1615 1615 1615 1870 1870 1870
15
Die Verbrennungsluftzufuhr muss gewährleistet sein
•
(nicht absperrbare Zuluftöffnung).
Minimaler Luftbedarf: 1,6 m³/h pro kW Kesselleistung
•
Minimaler freier Querschnitt für die Öffnung der
•
Verbrennungsluft: 6 cm² pro kW Kesselleistung.
A Die Feuerraumtüre inklusive Brenner muss um 90°
ausgeschwenkt werden können.
Brennerlänge E beachten! (Türbandung bei Auslieferung
rechts, bauseitig wechselbar nach links).
Zum Anbringen der Verschalung muss seitlich links und
rechts vom Kessel ein Abstand von minimal 200 mm
vorhanden sein.
B Nach dem Anbringen der Verschalung kann der Kessel
bis zu einem minimalen Abstand von 60 mm an die
Wand geschoben werden.
C Die Reinigungsöffnung hinten am Heizkessel muss gut
zugänglich sein. Ein minimaler Abstand von 600 mm
wird empfohlen.
E Brennerlänge
4 5 6 7 8
135 150 170 210 230
• Der Boden feucht, locker oder uneben ist.
• Die Höhe für die Montage des Brenners nicht ausreicht.
• Im Bereich des Brenners eine Ölwanne vorgesehen ist.
9 10 11 12 13
250 275 325 400 450
14
500
