- Seite 1 Pyronox LRR-GF (Sonderausführung) Öl- und Gas- Stahlheizkessel 1000 – 2600 kW Technische Dokumentation Documentation technique...
- Seite 2 Mass- und Konstruktionsänderungen vorbehalten! © Ygnis AG, CH-6017 Ruswil Tech. Dok Pyronox LRR-GF / d / Version 04/2014...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Beschreibung Bauart und besondere Merkmale Konformität und Zulassungen Lieferumfang Technische Daten Grunddaten / Randbedingungen Abmessungen Standardausführung Abmessungen Sonderausführungen Technische Spezifikationen Korrekturwerte bei abweichenden Betriebsbedingungen Planungs- und Installationshinweise Aufstellraum / Aufstellraumbelüftung Dispositionsmasse Schalldämmmassnahmen Hydraulische Einbindung Elektroinstallation Brenner- und ARF-Anschluss Abgasanlage Platzmontage Allgemeine Hinweise Abmessungen... -
Seite 4: Beschreibung

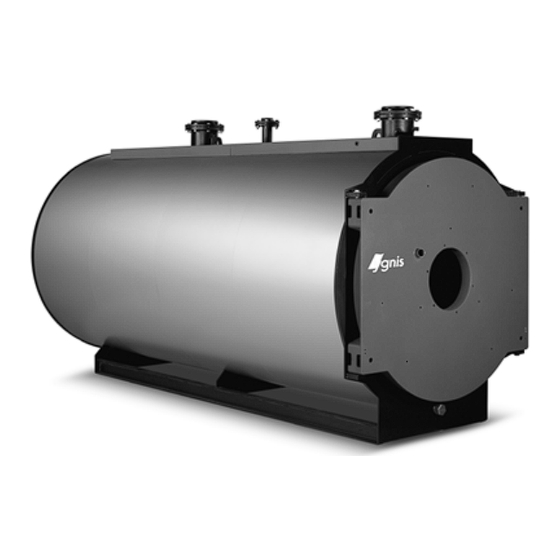

Pyronox LRR-GF sind 3-Zug-Flammrohr-Rauchrohrkes- noch in jedem einzelnen Fall eine optimale Abstimmung sel in low-NOx-Technologie. von Brenner und Heizkessel. Die dieser Technik angepasste Feuerraumgeometrie, die tiefe Feueraumbelastung, verbunden mit dem von Ygnis 1 Vorlaufstutzen 2 Dritter Zug 3 Sicherheitsstutzen 4 Rücklaufstutzen... -
Seite 5: Konformität Und Zulassungen
1.2 Konformität und Zulassungen Dieses Gerät erfüllt die Anforderungen der Niederspan- CE-Zertifikat: CE 0461 AR0148 nungsrichtilinie 73/23/EWG, der EMV-Richtlinie 89/336/ VKF-Nr.: 16506 EWG, der Wirkungsgradrichtlinie 92/42/EWG sowie der Gasgeräterichtlinie 90/396/EWG. 2. Lieferumfang Standardausrüstung: Optionen: • Kesselkörper, Abgassammelkammer und Abgasstutzen • Teilbare Version inkl. -
Seite 6: Technische Daten
3. Technische Daten 3.1. Grunddaten / Randbedingungen Maximaler Betriebsüberdruck 6,0 bar Minimaler Betriebsüberdruck LRR-GF 47-50 1,4 bar LRR-GF 51-52 1,8 bar Prüfüberdruck 9,0 bar Kesselvorlauf- und Rücklauf-Flanschen PN 6 Maximale Betriebstemperatur 90° C Sicherheitstemperaturbegrenzung (STB) 110° C Max. Vorlauftemperatur mit Pyromatic und Pyrotronic standart 95 °C geeicht 100 °C... -
Seite 7: Abmessungen Standardausführung
3.2 Abmessungen Standardausführung LRR-GF Nennwärmeleistung 1000 1150 1400 1750 2150 2600 Kesselfusslänge 2454 2454 2674 2938 3096 3356 Kesselfussbreite 1015 1060 1080 Kesselblockhöhe 1642 1642 1707 1829 1920 1946 Dicke Kesseltür Mitte Brennerflansch 1015 1026 Höhe Abgasstutzen 1275 1275 1315 1410 1470 1481... -
Seite 8: Abmessungen Sonderausführungen
3.3 Abmessungen Sonderausführungen 3.3.1 Rauchabgang vertikal 160/195 LRR-GF Nennwärmeleistung 1000 1150 1400 1750 2150 2600 Abgasstutzen aussen ø Postition Abgasstutzen 2674 2674 2894 3183 3366 3651 Gesamtlänge 3014 3014 3234 3535 3742 4052 Laufsteglänge 2479 2479 2699 2961 3121 3381 Die weiteren Abmessungen entsprechen denen der Tabelle im vorigen Kapitel 3.2. -
Seite 9: Technische Spezifikationen
3.4 Technische Spezifikationen 3.4.1 Pyronox LRR-GF (Heizöl, Low-NOx Ausführung) LRR-GF Leistungen / Belastungen Nennwärmeleistung qN** 80/60°C 1000 1150 1400 1750 2150 2600 ²min 80/60°C 1255 1286 ³min 80/60°C 1062 1049 Feuerungswärmeleistung qF 1070 1240 1519 1894 2317 2819 ²min 1321 1353 ³min 1112 1099... -
Seite 10: Pyronox Lrr-Gf (Erdgas, Low-Nox Ausführung)
3.4.2 Pyronox LRR-GF (Erdgas, Low-NOx Ausführung) LRR-GF Leistungen / Belastungen Nennwärmeleistung qN** 80/60°C 1000 1150 1400 1750 2150 2600 80/60°C Feuerungswärmeleistung qF 1072 1241 1521 1897 2320 2822 Wirkungsgrade Gesamtwirkungsgrad 100% 60/80°C 93,3 92,6 92,0 92,3 92,7 92,1 60/80°C 96,0 96,0 95,8 95,9... - Seite 11 3.4.3 Abgastemperatur-Leistungsdiagramme, low NOx, bei sauberem Kessel mit Heizöl LRR-GF49 LRR-GF52 LRR-GF50 LRR-GF48 LRR-GF51 LRR-GF47 Smax = 0,2% Smax = 0,05% (500 ppm) Smax = 50 ppm 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 QN [kW] mit Erdgas LRR-GF49 LRR-GF52...
-
Seite 12: Korrekturwerte Bei Abweichenden Betriebsbedingungen
3.5 Korrekturwerte bei abweichenden Betriebsbedingungen 3.5.1 Abgastemperatur Korrekturwerte Mittlere Kesselwassertemperatur tm °C Differenz Abgastemperatur - 16 ± 0 + 16 + 24 Luftüberschuss λ - 1,10 1,15 1,20 1,25 1,30 1,35 Differenz Abgastemperatur ± 0 3.5.2 Bereitschaftsverlust Korrekturwerte Mittlere Kesselwassertemperatur* °C Korrektur Bereitschaftsverluste - 40... -
Seite 13: Planungs- Und Installationshinweise
4. Planungs- und Installationshinweise 4.1 Aufstellraum / Aufstellraumbelüftung Der Aufstellraum muss nach den geltenden Normen und • Die Verbrennungsluftzufuhr muss gewährleistet sein baurechtlichen Vorschriften ausgeführt sein. (nicht absperrbare Zuluftöffnung). • Minimaler Luftbedarf: 1,6 m³/h pro kW Kesselleistung Im Besonderen ist auf die ordnungsgemässe Be- und Ent- •... -
Seite 14: Schalldämmmassnahmen
Einbau von Kompensatoren zwischen Kessel und Rohr- leitungen 4.3.1 Schalldämmende Kesselunterbauten Die von Ygnis angebotenen VIBRATEX-Schwingungsdämpfer Zur Vermeidung von Schallbrücken empfielt sich der Einbau verhindern die Körperschallübertragung auf das Kessel- von Rohrkompensatoren in die Anschlüsse des Heizsystems fundament und das Gebäude. Sie bestehen aus Spezial- und des Kamins. -
Seite 15: Hydraulische Einbindung
4.3.2 Brenner Schalldämmhaube Der Betrieb von Wärmeerzeugern mit Oel- und /oder Gas- sich der Schallpegel zumindest teilweise absorbieren. Gebläsebrennern kann Lärmbelästigungen verursachen. Bei der Planung ist der zusätzliche Platzbedarf für Anbau Mit dem Einsatz einer Brenner-Schalldämmhaube lässt und Entfernung der Haube zu berücksichtigen. 4.3.3 Abgasrohr Schalldämpfer Mit dem Einbau eines Abgas-Schalldämpfers zwischen... -
Seite 16: Elektroinstallation
Elektroinstallation 4.5.1 Allgemeine Hinweise Die gesamte elektrische Installation der Wärmeerzeuger- Elektrische Anschlüsse, insbesondere der Anschluss an das anlage darf nur von einem konzessionierten Fachmann Netz, sollen erst nach Abschluss aller anderen Montage- ausgeführt werden. und Installationsarbeiten erfolgen. Die einschlägigen Regeln der Technik sowie die lokalen Vor- Bauseitige Installationen (Kabelkanäle etc.) sollen nicht an schriften und Normen sind zu beachten. -
Seite 17: Brenner- Und Arf-Anschluss
Brenner- und ARF-Anschluss 4.6.1 Anschlussmass / Brennerschwenkbarkeit Pyronox LRR-GF Nennwärmeleistung 1000 1150 1400 1750 2150 2600 Feuerraum Feuerraumlänge 2347 2347 2567 2829 2987 3262 Feuerraumdurchmesser Brenneranschluss Brennerrohrdurchführung Brennerrohrlänge *min Brennerrohrlänge Lochkreisdurchmesser 6 x M16, - 15° Türbelastung durch Kg x m Brennergewicht** Brennerschwenkbarkeit Schwenkradius... -
Seite 18: Abgasanlage
• Angemessener Arbeitsplatz für Schweissung und Mon- Diese Arbeiten können jedoch auf Wunsch, zu einem Auf- tage preis, an die Ygnis AG übertragen werden. Als Beihilfe sind • Aufhängemöglichkeit für einen Kettenzug oder geeigne- zwei Helfer zur Verfügung zu halten. -
Seite 19: Abmessungen
5.2 Abmessungen LRR-GF Nennwärmeleistung 1000 1150 1400 1750 2150 2600 2454 2454 2674 2938 3096 3356 1515 1515 1584 1709 1790 1820 1015 1036 1505 1505 1574 1699 1780 1810 1295 1295 1364 1489 1570 1600 1475 1475 1544 1669 1750 1780 1300... -
Seite 20: Kesselschaltfeld
Kesselverschalung angebracht werden kann. Schaltfeldtypen PYROMATIC und PYROTRONIC zur Wahl. Die Kesselschaltfelder können wahlweise mit 1,7m oder Für grössere Anlagen bietet YGNIS den Bau von Elektro- 3,0m Kapillaren bezogen werden (ist abhängig vom Heizkes- schaltschränken an. seltyp und der Kesselgrösse). -
Seite 21: Technische Daten Und Abmessungen
6.2 Technische Daten und Abmessungen 6.2.1 Grunddaten Pyromatic Sicherheitstemperaturbegrenzer F4 110° C Temperaturregler Brenner Stufe 1 35...95° C 35...95° C Temperaturregler Brenner Stufe 2 Netzeinspeisung einphasig 230VAC, 50Hz, 16A Netzeinspeisung dreiphasig 3 x 400VAC, 3PNE, 50Hz, 16A IP-Schutz durch Gehäuse IP40 6.2.2 Grunddaten Pyrotronic... -
Seite 22: Allgemeine Betriebsbedingungen
7. Allgemeine Betriebsbedingungen 7.1 Brennstoffe Pyronox LRR-GF Kessel sind ausschliesslich ausgelegt für Der Einsatz anderer Brennstoffe wie z.B. Biogas ist nur mit den Betrieb mit Heizöl, Erdgas E/LL sowie Flüssiggas P. ausdrücklicher Bewilligung des Herzstellers gestattet. 7.2 Verbrennungsluft Die Verbrennungsluft darf keine hohen Staubkonzentra- Ferner besteht in der Nähe von chemischen Reinigungen, tionen aufweisen. -
Seite 23: Korrosionsschutz
Brennstoffzufuhr zu schliessen. weise wird ein jährlicher oder halbjährlicher Unterhalt Das Gerät enthält Komponenten aus synthetischen silizi- empfohlen. Ygnis bietet verschiedene Wartungsverträge an. umhaltigen Mineralfasern (Keramik- und Glasfasern, Iso- Unser Kundendienst informiert Sie gerne. lationswolle). Zur Vermeidung jeglicher Gesundheitsrisiken Kessel- und Feuerungkontrolle sind von einem qualifi- müssen bei Arbeiten an oder mit diesen Komponenten... - Seite 24 YGNIS AG Heizkessel und Wassererwärmer Wolhuserstrasse 31/33 6017 Ruswil CH Tel. : +41 (0) 41 - 496 91 20 Fax : +41 (0) 41 - 496 91 21 E-Mail : info@ygnis.com www.ygnis.ch...
