Gerätebeschreibung
3.4 FO-Port (Fiber Optic)
3.4.3

SCALANCE XB004-1LD

Übertragungsgeschwindigkeit
Die Übertragungsgeschwindigkeit des optischen Fast-Ethernet-Ports beträgt 100 Mbit/s.
Übertragungsverfahren
Das Übertragungsverfahren für 100Base-LX ist in der Norm IEEE 802.3 festgelegt.
Da das Vollduplexverfahren und die Übertragungsgeschwindigkeit bei optischer Übertragung
nicht veränderbar sind, ist Autonegotiation nicht anwendbar.
Übertragungsmedium
Die Datenübertragung findet mittels Singlemode-Lichtwellenleiter (LWL) statt. Die
Transceiverwellenlänge beträgt 1310 nm. Die LWL sind kompatibel mit Singlemode-LWL mit
1300 nm.
Verwendet werden Singlemode-LWL mit einem Kerndurchmesser von 10 µm. Der
Außendurchmesser des LWLs beträgt 125 µm.
Sender

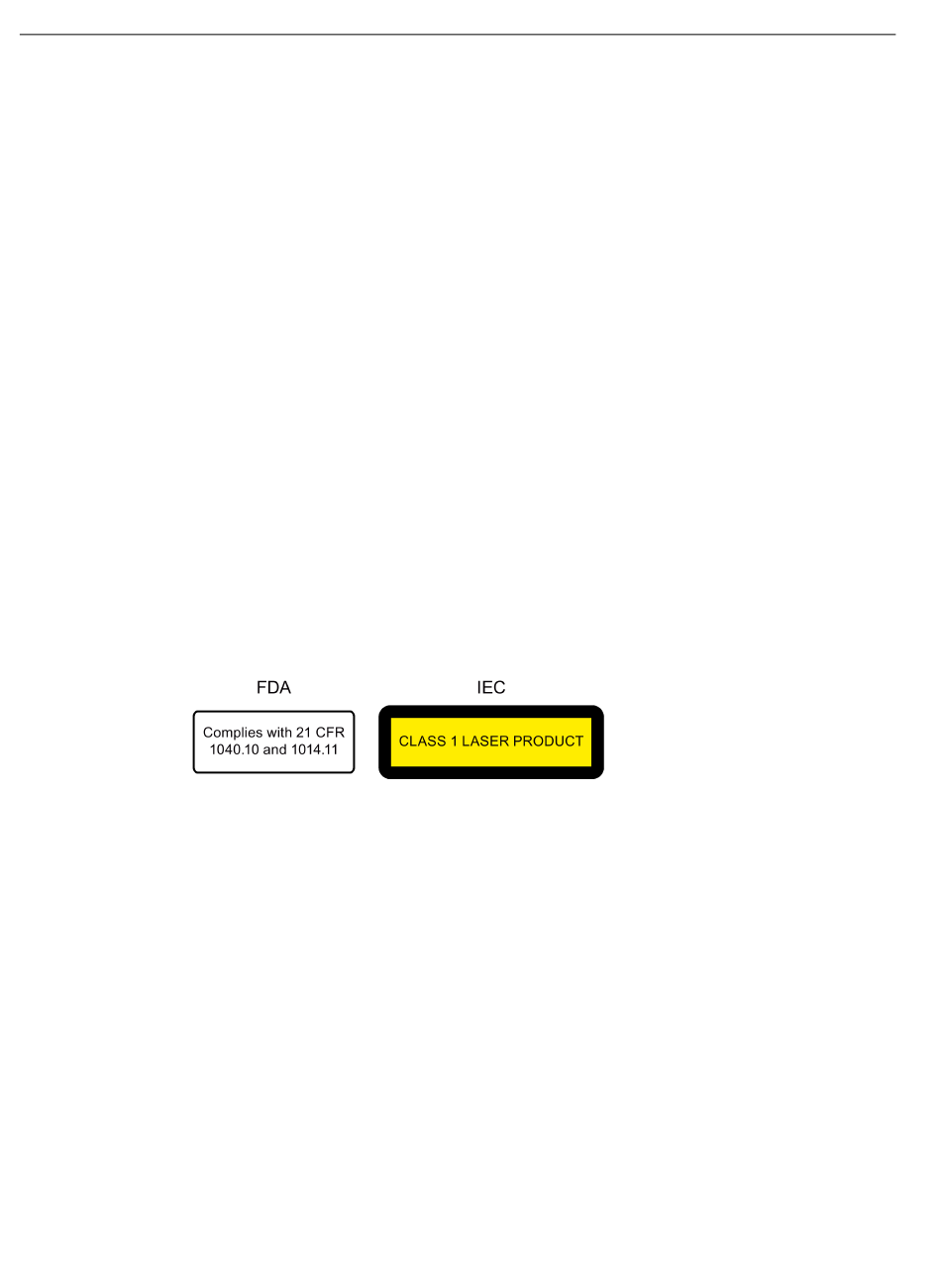

Die Lichtquelle ist ein "Eye safe" Class1-Laser mit einer Wellenlänge von 1310 nm.
Reichweite
Die maximale Übertragungsreichweite (Segmentlänge) beträgt 26 km bei einer
Signaldämpfung des LWL von ≤ 0,5 dB/km.
Anschlusstechnik
Der Anschluss erfolgt an SC-Buchsen.
