Netztopologien

Die Switching Technologie ermöglicht den Aufbau ausgedehnter Netze mit mehreren
Teilnehmern und vereinfacht die Netzerweiterung.
Welche Netztopologien können realisiert werden?
Mit den IE-Switches der Produktlinie SCALANCE XB-000 können Sterntopologien realisiert
werden.
Hinweis
Halten Sie bei den jeweiligen Geräte die maximal zugelassenen Kabellängen ein. Die
zugelassenen Kabellängen können Sie dem Kapitel "Technischen Daten (Seite 49)"
entnehmen.
Sterntopologie
Bild 2-1
SCALANCE XB-000
Betriebsanleitung, 12/2015, A2B00077300-06

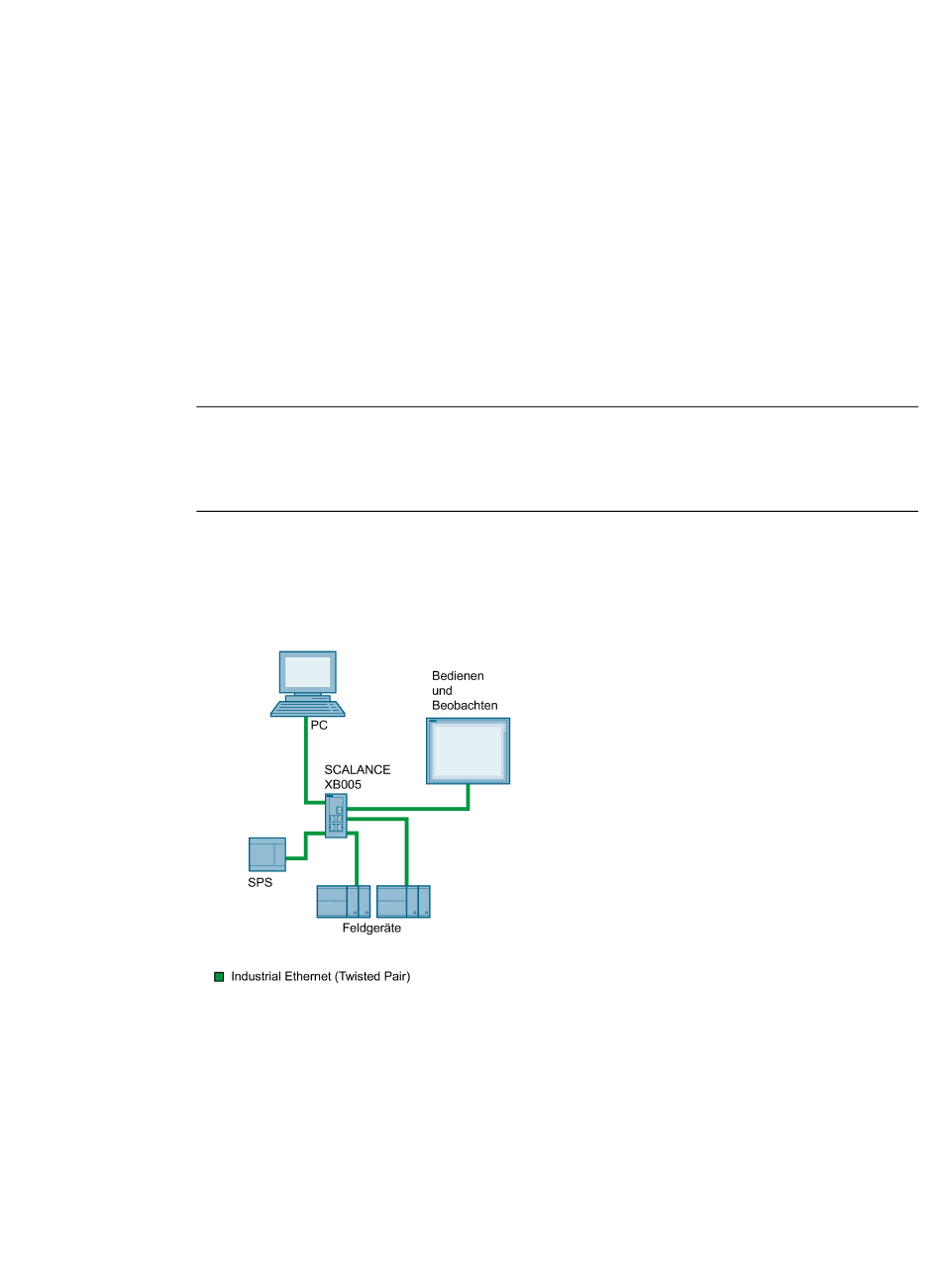

Beispiel einer elektrischen Sterntopologie mit SCALANCE XB005
