Wandmontage

Um das Gerät an einer Wand zu montieren, benötigen Sie Folgendes:
● 2 Wanddübel mit 6 mm Durchmesser und 30 mm Länge
● 2 Unterlegscheiben
● 2 Schrauben mit 3,5 mm Durchmesser und 35 mm Länge
Um das Gerät an einer Wand zu montieren, gehen Sie wie folgt vor:

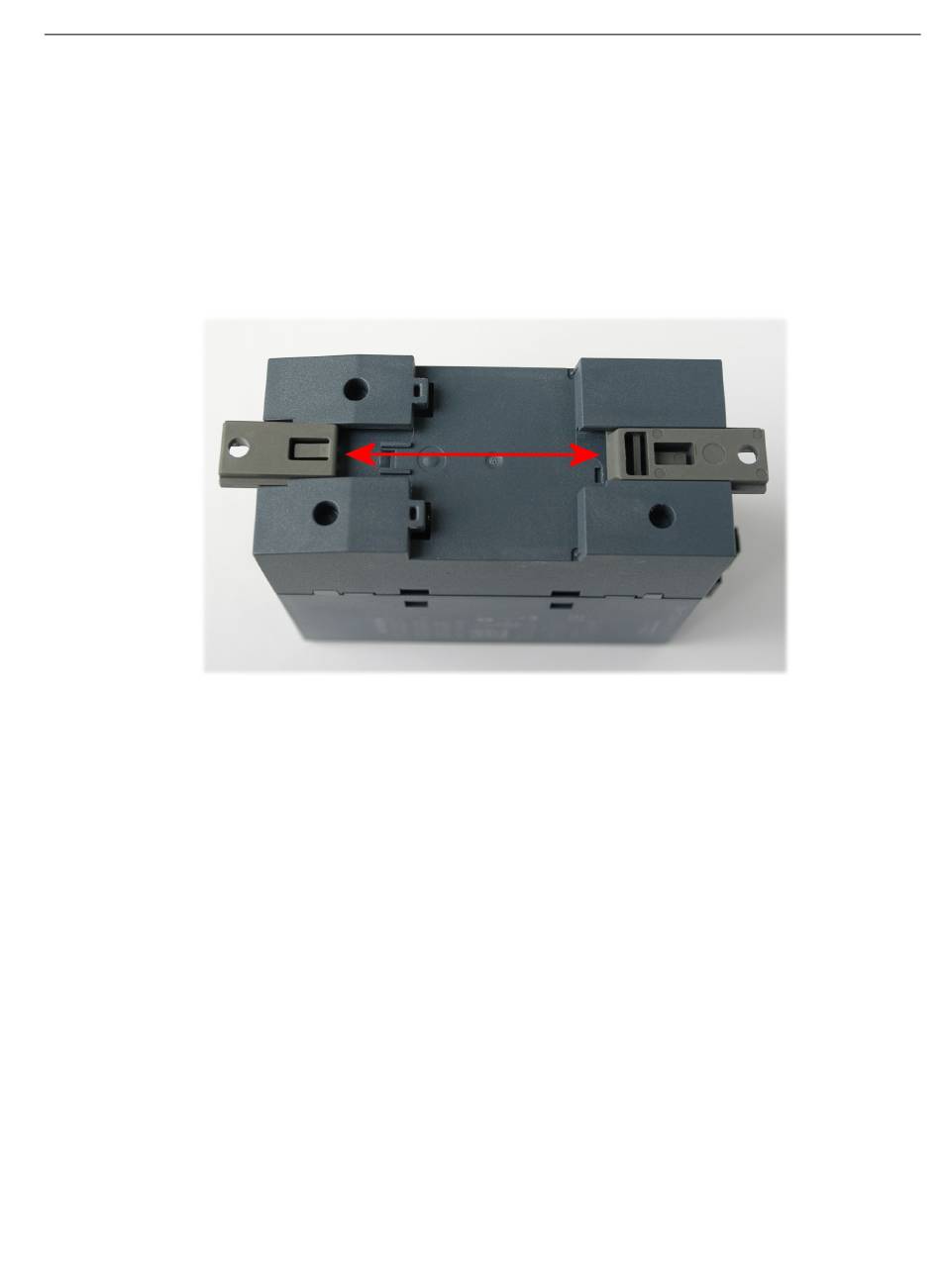

Bild 4-4
1. Schieben Sie die beiden Rastelemente an der Rückseite des Geräts heraus.
2. Bereiten Sie die Bohrungen für die Wandmontage vor. Die genauen Abmessungen finden
Sie im Kapitel „Maßzeichnungen (Seite 73)".
3. Montieren Sie die Anschlüsse für die Spannungsversorgung. Siehe auch Kapitel
"Spannungsversorgung (Seite 41)".
4. Stecken Sie den Klemmblock in die dafür vorgesehene Buchse am Gerät.
5. Schrauben Sie das Gerät an der Wand fest.
