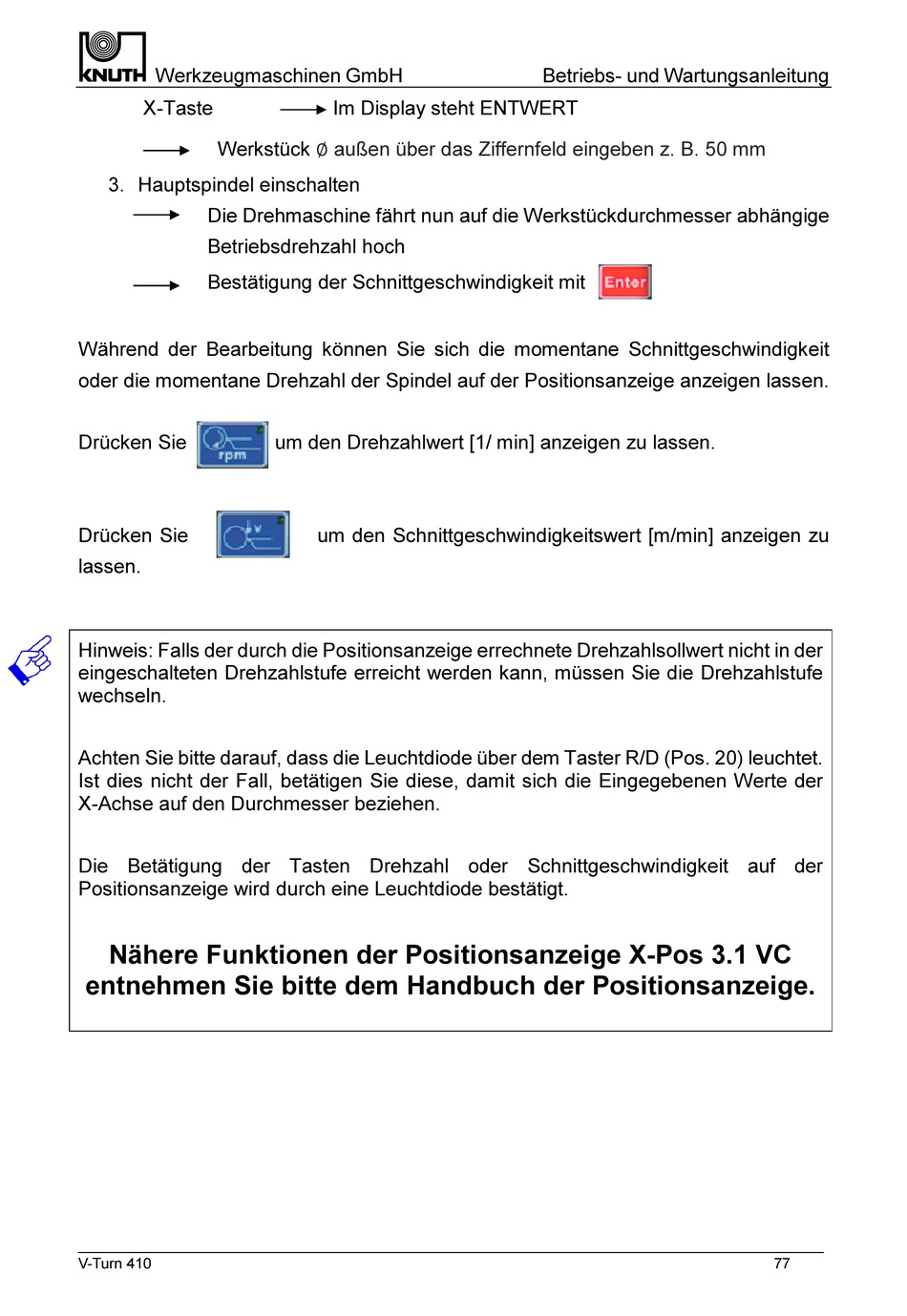

Knuth V-Turn 410 Pro Betriebs- Und Wartungsanleitung Seite 77

Werkzeugmaschinen GmbH
X-Taste
Werkstück
3. Hauptspindel einschalten
Die Drehmaschine fährt nun auf die Werkstückdurchmesser abhängige
Betriebsdrehzahl hoch
Bestätigung der Schnittgeschwindigkeit mit
Während der Bearbeitung können Sie sich die momentane Schnittgeschwindigkeit
oder die momentane Drehzahl der Spindel auf der Positionsanzeige anzeigen lassen.
Drücken Sie
Drücken Sie
lassen.
Hinweis: Falls der durch die Positionsanzeige errechnete Drehzahlsollwert nicht in der
eingeschalteten Drehzahlstufe erreicht werden kann, müssen Sie die Drehzahlstufe
wechseln.
Achten Sie bitte darauf, dass die Leuchtdiode über dem Taster R/D (Pos. 20) leuchtet.
Ist dies nicht der Fall, betätigen Sie diese, damit sich die Eingegebenen Werte der
X-Achse auf den Durchmesser beziehen.
Die Betätigung der Tasten Drehzahl oder Schnittgeschwindigkeit auf der
Positionsanzeige wird durch eine Leuchtdiode bestätigt.
Nähere Funktionen der Positionsanzeige X-Pos 3.1 VC
entnehmen Sie bitte dem Handbuch der Positionsanzeige.
V-Turn 410
Im Display steht ENTWERT
∅ außen über das Ziffernfeld eingeben z. B. 50 mm
um den Drehzahlwert [1/ min] anzeigen zu lassen.
um den Schnittgeschwindigkeitswert [m/min] anzeigen zu
Betriebs- und Wartungsanleitung
77
