Abb 6 Ausrichten des Spindelstocks
Ist es nicht der Fall, soll man den Spindelstock justieren, indem man die 4 Schrauben
(J) unter dem Spindelstock löst und die Schraube (K) dreht. Die Schraube ist danach
wieder festzuziehen, nachdem die Parallelität eingestellt wird.
6.2 Parallelität des Reitstocks einstellen

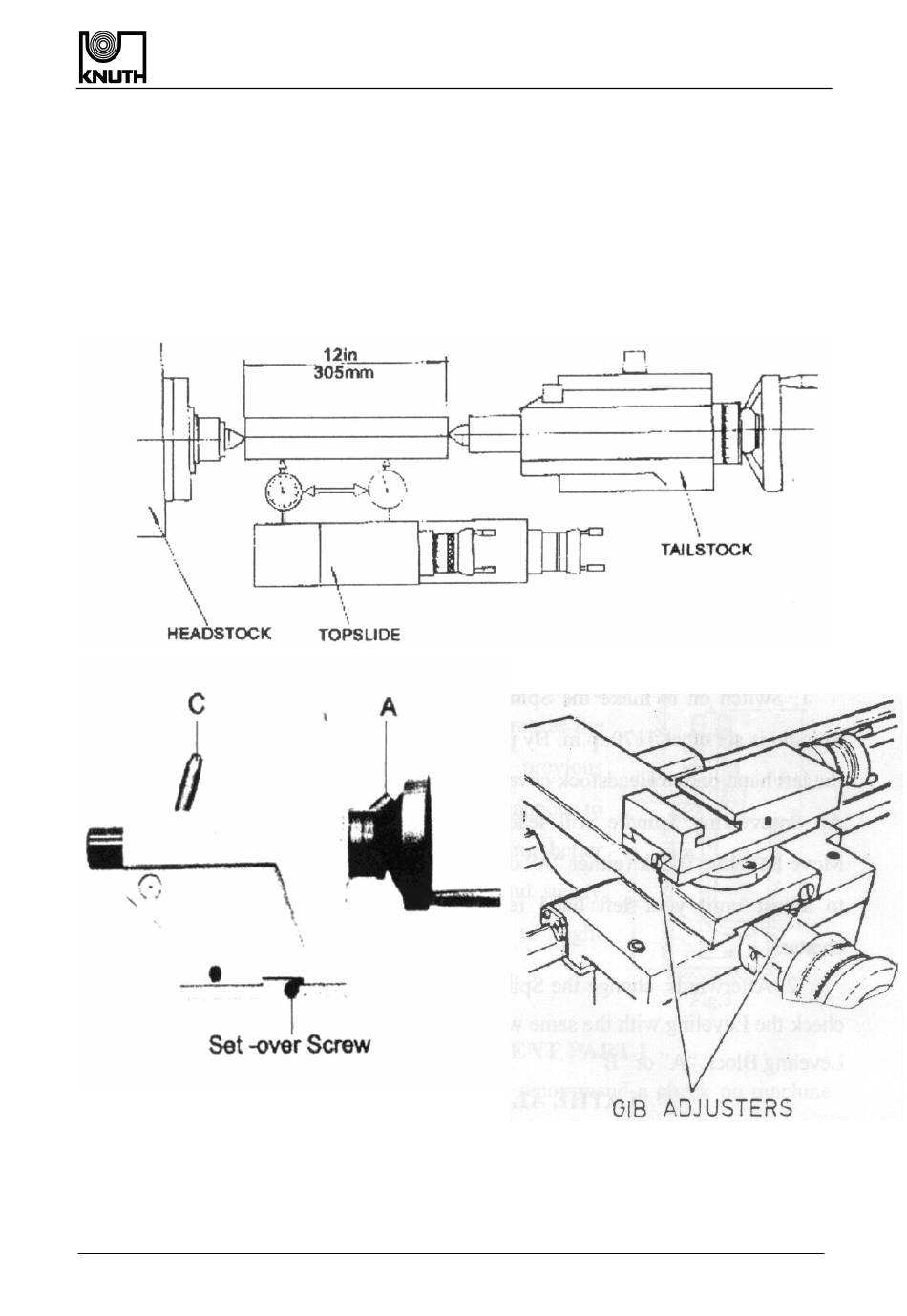

Zum Justieren der Pararellität des Reitstocks zum Bett soll man zuerst mit Meßuhr und
Meßstab arbeiten. Siehe Abb. 7.
Abb 8 Justieren der Reitstockhöhe
Falls der Reitstock nicht parallel zum Bett steht, soll man die Befestigungsschrauben
unter dem Reitstock lösen und den Reitstock justieren, so lange, bis die Parallelität
hergestellt ist.
V-Turn 410 31
