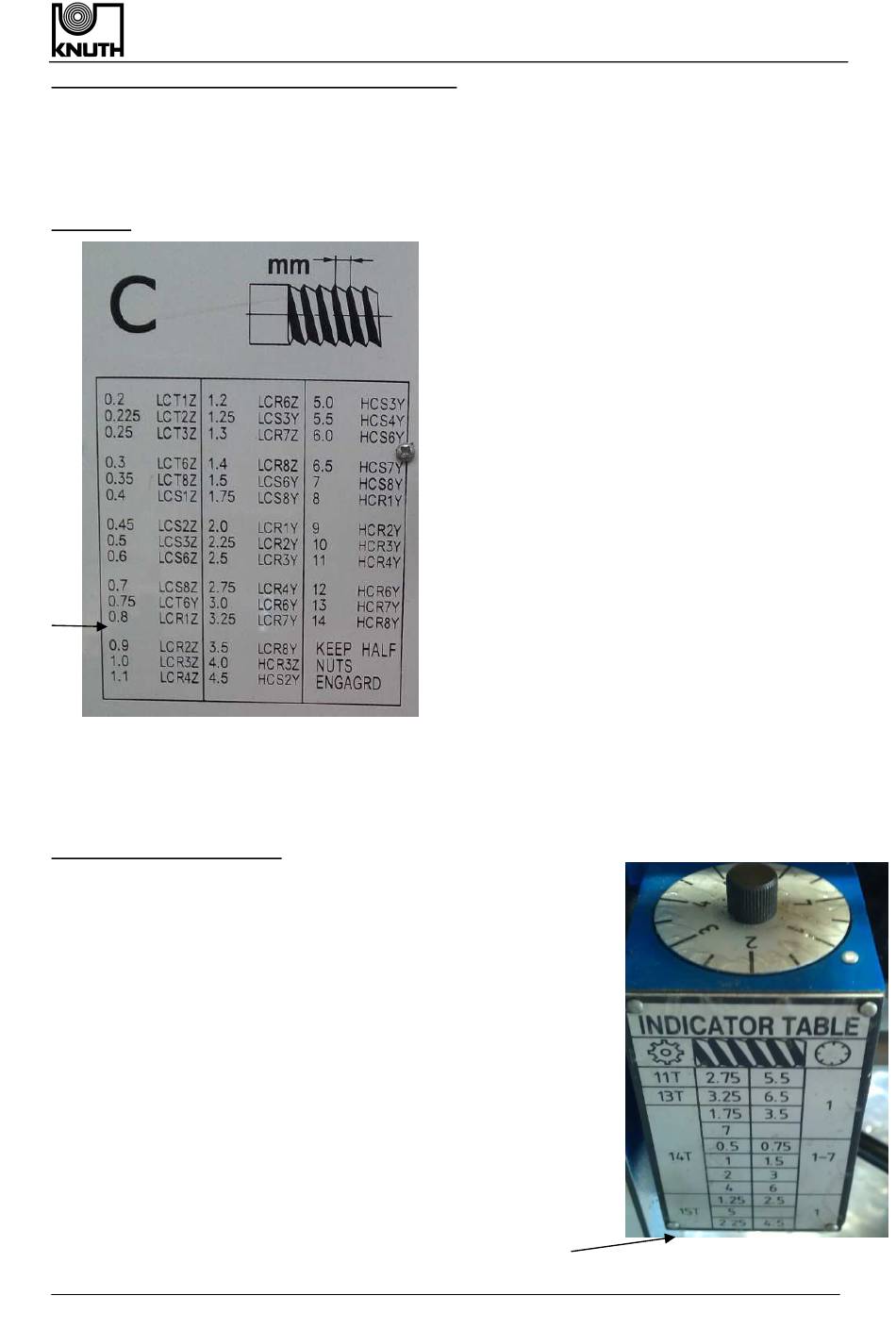

Funktion und Verwendung der Gewindeuhr:
Die Gewindeuhr ist neben an der rechten Seite des Supports installiert. Die
Gewindeuhr wird für das Gewindeschneiden mittels geteilter Leitspindelmutter
benutzt.
Beispiel: Drehen eines Gewindes mit der Steigung von 1mm
Abb. XX: Vorschubtabelle Gewindeschneiden
Stellen Sie dir richtige Vorschubgeschwindigkeit nach Tabelle C ein -> LCR3Z
Einsatz der Gewindeuhr:
In der Zweiten und Dritten Spalte der Tabelle, sind die
Verschiedenen Gewindesteigungen gelistet, mit der
Steigung
Von 1mm befinden wir uns in der zweiten Spalte und der 6.
Zeile.In der ersten Spalte der Tabelle steht 14T, die 14 T
bezieht sich Auf das zu verwendende Zahnrad mit 14
Zähnen.
Die entsprechenden Zahnräder sind im Zubehör enthalten.
