Pos. 20

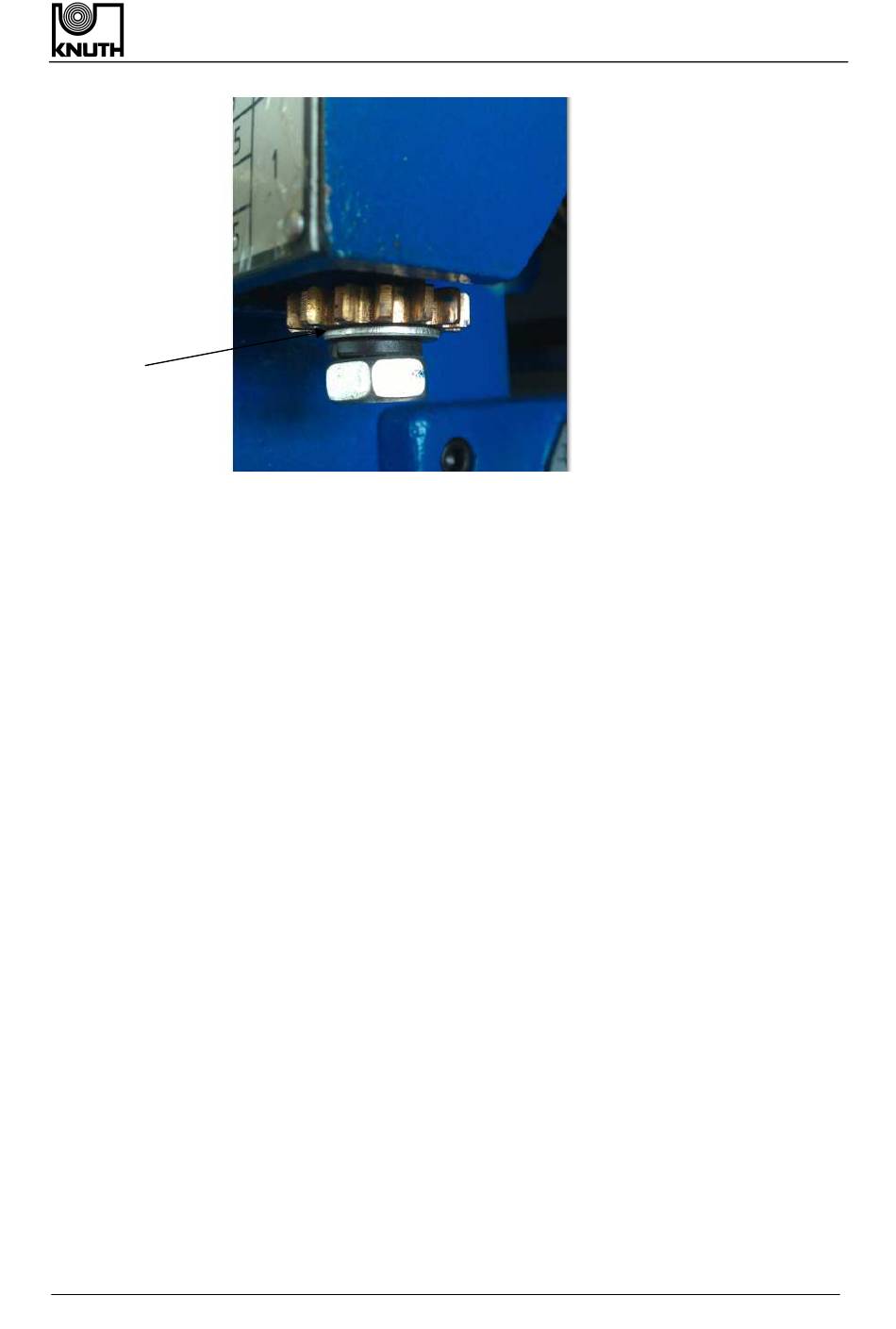

Abb. XX: Zahnrad Gewindeuhr
Montieren Sie das entsprechende Zahnrad mit der Zähnezahl 14 an Pos. 20, durch
lösen der davor sitzenden Mutter.
Die Gewindeschneiduhr ist in 14 Gradzahlen aufgeteilt (von 1-7; Zwischenstriche
wurden nicht nummeriert). Die Striche bezeichnen die Umdrehung der Messuhr, wenn
die Leitspindelmutterhälften mit der Leitspindel verbunden sind. Eine
Anzeigemarkierung befindet sich am Gewindeanzeigegehäuse und muss mit einem
der 14 Indexe abgedeckt werden.
Die Leitspindelmutterhälften werden zum Gewindeschneiden geschlossen, sobald die
Deckzahl, die für das Gewinde auf der Indexplatte ist, das jeweilige Gewinde erreicht
hat. In Fall der Gewindesteigung von 1mm, können die Indexe 1-7 verwendet werden.
1-7 bezeichnet die Striche, bei denen die Leitspindelmutterhälften geschlossen
werden können.
