Werkzeugmaschinen GmbH
Betriebs- und Wartungsanleitung

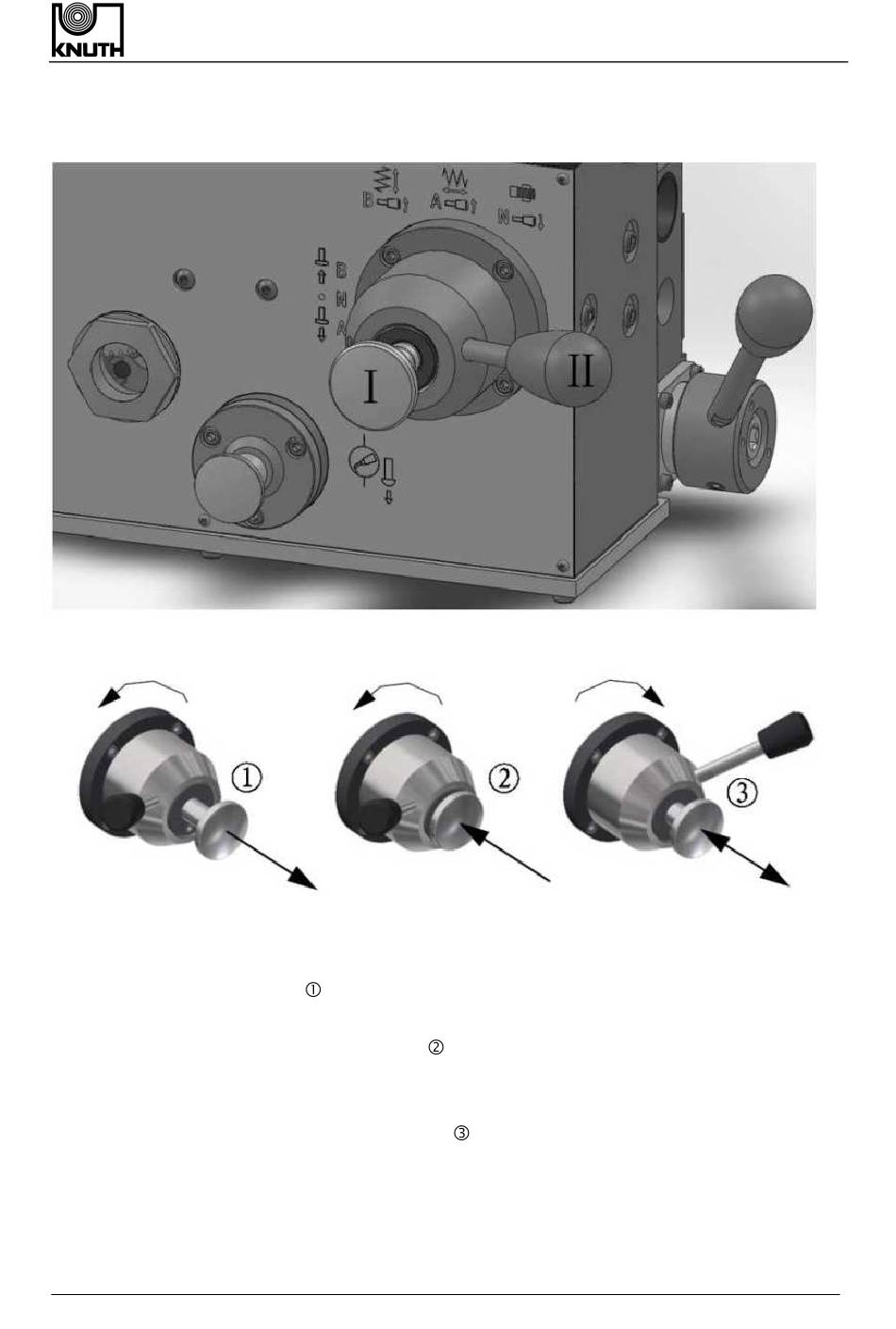

Schlosskasten - Automatischer Vorschub
Wenn Sie den Knopf I nach außen ziehen und den Hebel II um ca. 30° gegen den Uhrzeigersinn
drehen, siehe bitte Abbildung
, so wird der automatische Längsvorschub eingestellt.
Wenn Sie den Knopf I ganz hineindrücken und den Hebel II um ca. 30° gegen den
Uhrzeigersinn drehen, siehe bitte Abbildung
, so wird der automatische Horizontal-Vorschub
erzielt.
Wenn Sie jedoch den Knopf I in die mittlere Position bringen und den Hebel II um ca. 70° im
Uhrzeigersinn drehen, siehe bitte Abbildung
, so wird der automatische Vorschub zum
Gewindeschneiden eingestellt.
V-Turn 410
45
