• Der Ofen darf nicht nahe an Wänden und / oder Möbeln installiert werden, auf jeder Seite und auf der
Rückseite muss mindestens eine Luftzirkulation von 300 mm gegeben sein, um eine effiziente Kühlung und eine
gute Wärmeverteilung in der Umgebung zu ermöglichen (siehe Fig. 15 auf S. 15).
• Wenn die Wände aus entflammbarem Material sind, müssen die Sicherheitsabstände überprüft werden (siehe
Fig. 15 auf S. 15).
• Sicherstellen, dass bei maximaler Leistung die Wandtemperatur nie 80°C überschreitet. Im Bedarfsfall, an den
betreffenden Wänden eine feuerbeständige Platte installieren.
• In einigen Ländern werden auch die tragenden Wände aus Mauerwerk als brennbare Wände definiert.
11.4

MONTAGE DES SOCKELS

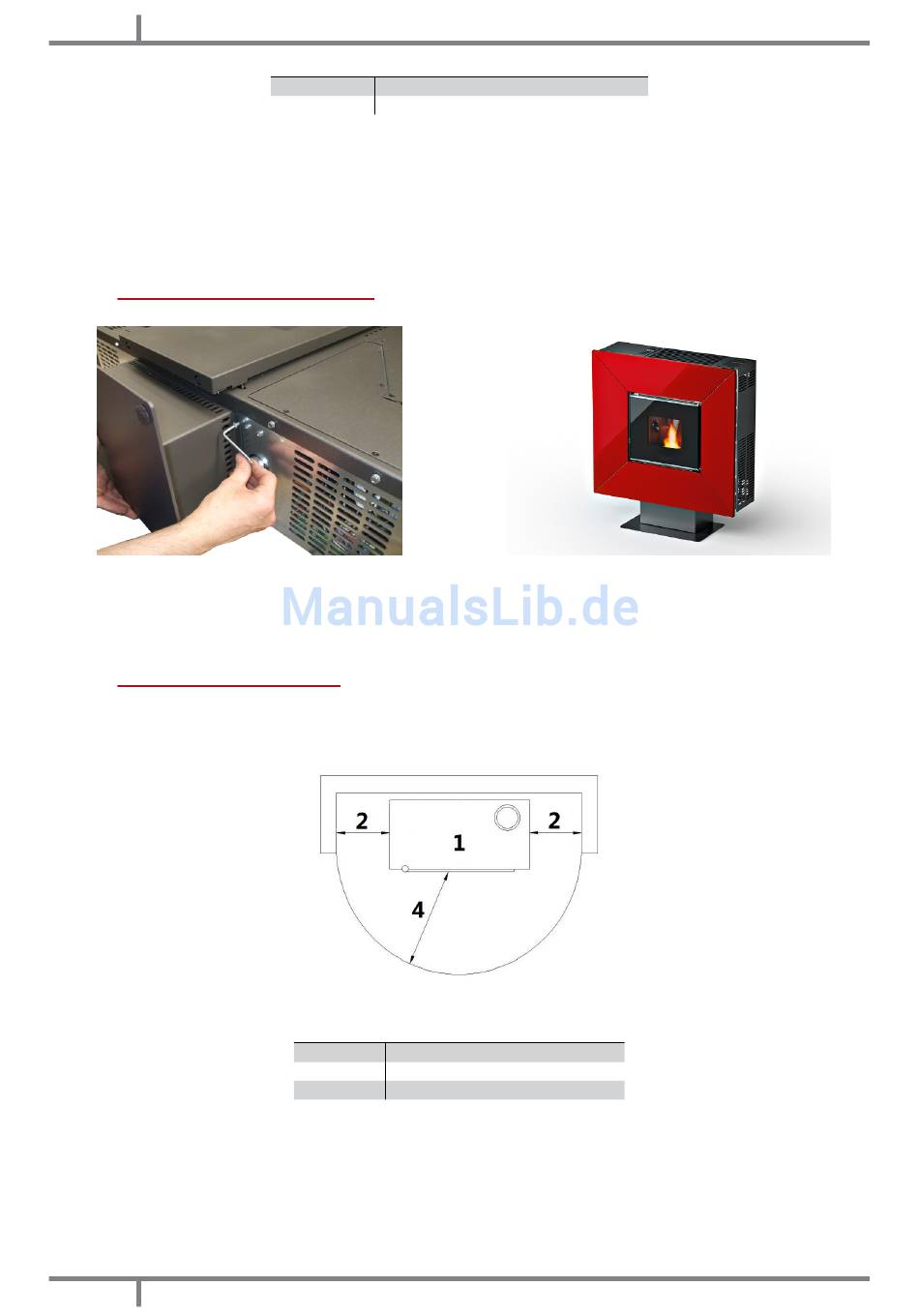

Fig. 16 - Montage des Sockels
• Den Ofen horizontal am Boden positionieren.
• Den Sockel positionieren und mithilfe des mitgelieferten Inbusschlüssels die 4 Schrauben M6 unter dem Sockel
festziehen (siehe Fig. 16 auf S. 16).
• Die Schrauben festziehen und den Ofen in vertikale Position bringen (siehe Fig. 17 auf S. 16).
11.5

WANDINSTALLATION

Der Ofen ist auch für die Wandinstallation geeignet. Es muss beachtet werden, dass es sich bei der Wand um
eine tragende Wand aus Mauerwerk handeln muss (KEINE Gipswand, Holzwand usw.), die dem Gewicht des
gesamten Ofens standhält.
• Der Ofen darf nicht nahe an Wänden und / oder Möbeln installiert werden, auf jeder Seite und auf der
Rückseite muss mindestens eine Luftzirkulation von 300 mm gegeben sein, um eine effiziente Kühlung und eine
gute Wärmeverteilung in der Umgebung zu ermöglichen (siehe Fig. 18 auf S. 16).
• Für die Brandschutzbestimmungen müssen die Abstände von brennbaren oder hitzeempfindlichen
Gegenständen eingehalten werden (Sofas, Möbel, Holzverkleidungen usw. ...) wie in Fig. 18 auf S. 16.
• Im Falle von hochbrennbaren Gegenständen (Vorhänge,Teppichböden, usw. ...) müssen alle diese Abstände
um einen weiteren Meter erhöht werden.
16
LEGENDE Fig. 15 auf S. 15
3
Mindestabstand hinten = 200 mm
4
Mindestabstand vorn = 1000 mm
Fig. 18 - Wandinstallation
LEGENDE Fig. 18 auf S. 16
1
Ofen
2
Seitlicher Mindestabstand = 300 mm
3
Mindestabstand vorn = 1000 mm
Fig. 17 - Ofen auf dem Sockel
CLOE - CLOE3 - SQUARE
