9 Drehknopf zur Einstellung der Heizungs-Vorlauf-
temperatur
10 Drehknopf zur Einstellung der Warmwasser-
Auslauf temperatur (VCW-Geräte) oder der Spei-
chertemperatur (VC-Geräte mit angeschlossenem
Warmwasserspeicher VIH)
Digitales Informations- und Analyse-System
1

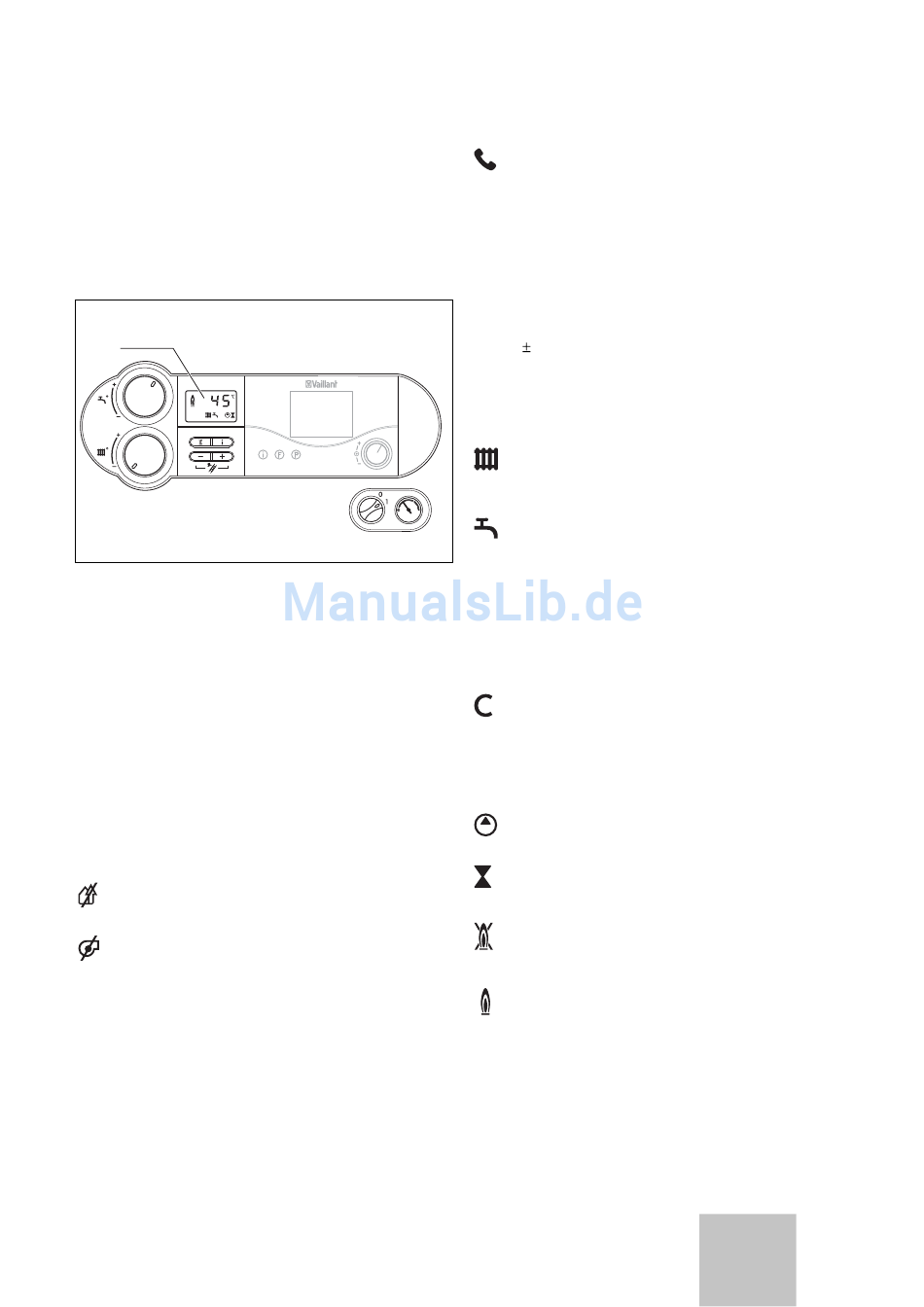

Abb. 4.2 Display ecoTEC plus
Die ecoTEC plus-Geräte sind mit einem digitalen Informa-
tions- und Ana lyse-System ausgestattet. Dieses System
gibt Ihnen Informationen über den Betriebs zustand
Ihres Geräts und hilft Ihnen bei der Beseitigung von
Störun gen.
Im normalen Betrieb des Geräts wird im Display (1) die
aktuelle Heizungs-Vorlauftemperatur angezeigt (im Bei-
spiel 45 °C). Im Fehlerfall wird die Anzeige der Tempera-
tur durch den jeweiligen Fehlercode ersetzt.
Darüber hinaus können Sie den angezeigten Symbolen
folgende Informationen entnehmen:
1 Anzeige der aktuellen Heizungs-Vorlauf tempe ra-
tur, des Fülldrucks der Heizungsanlage oder An-
zeige eines Status- oder Fehlercodes
Störung im Luft-/Abgasweg
Störung im Luft-/Abgasweg
Bedienungsanleitung ecoTEC 0020010963_03
Nur in Verbindung mit vrnetDIALOG:
Solange das Symbol im Display erscheint, wird
über das Zubehör vrnetDIALOG eine Heizungs-
Vorlauf- und Warmwasser-Auslauftemperatur vor-
gegeben, d. h. das Gerät arbeitet mit anderen als
den an den Drehknöpfen (9) und (10) eingestellten
Temperaturen.
Diese Betriebsart kann nur beendet werden:
– durch vrnetDIALOG oder
– durch Verändern der Temperatureinstellung an
den Drehknöpfen (9) oder (10) um mehr als
5 K.
Diese Betriebsart kann nicht beendet werden:
– durch Drücken der Taste (8) „Entstörung"
oder
– durch Aus- oder Einschalten des Geräts.
Heizbetrieb aktiv
permanent an: Betriebsart Heizbetrieb
blinkt:
bar
Warmwasserbereitung aktiv
(nur bei VCW)
permanent an: Warmwasser wird gezapft
(nur bei VC)
permanent an: Betriebsart Speicherladung (VC-
blinkt:
Warmstartfunktion aktiv
(nur bei VCW)
permanent an: Warmstartfunktion ist in Bereit-
blinkt:
Interne Heizungspumpe ist in Betrieb
Internes Gasventil wird angesteuert
Flamme mit Kreuz:
Störung während des Brennerbetriebs;
Gerät ist abgeschaltet
Flamme ohne Kreuz:
Ordnungsgemäßer Brennerbetrieb
Bedienung 4
Brennersperrzeit aktiv
Gerät) ist in Bereitschaft
Warmwasserspeicher wird be-
heizt, Brenner an
schaft
Warmstartfunktion ist in Betrieb,
Brenner an
BE
