4 Zusammenbau

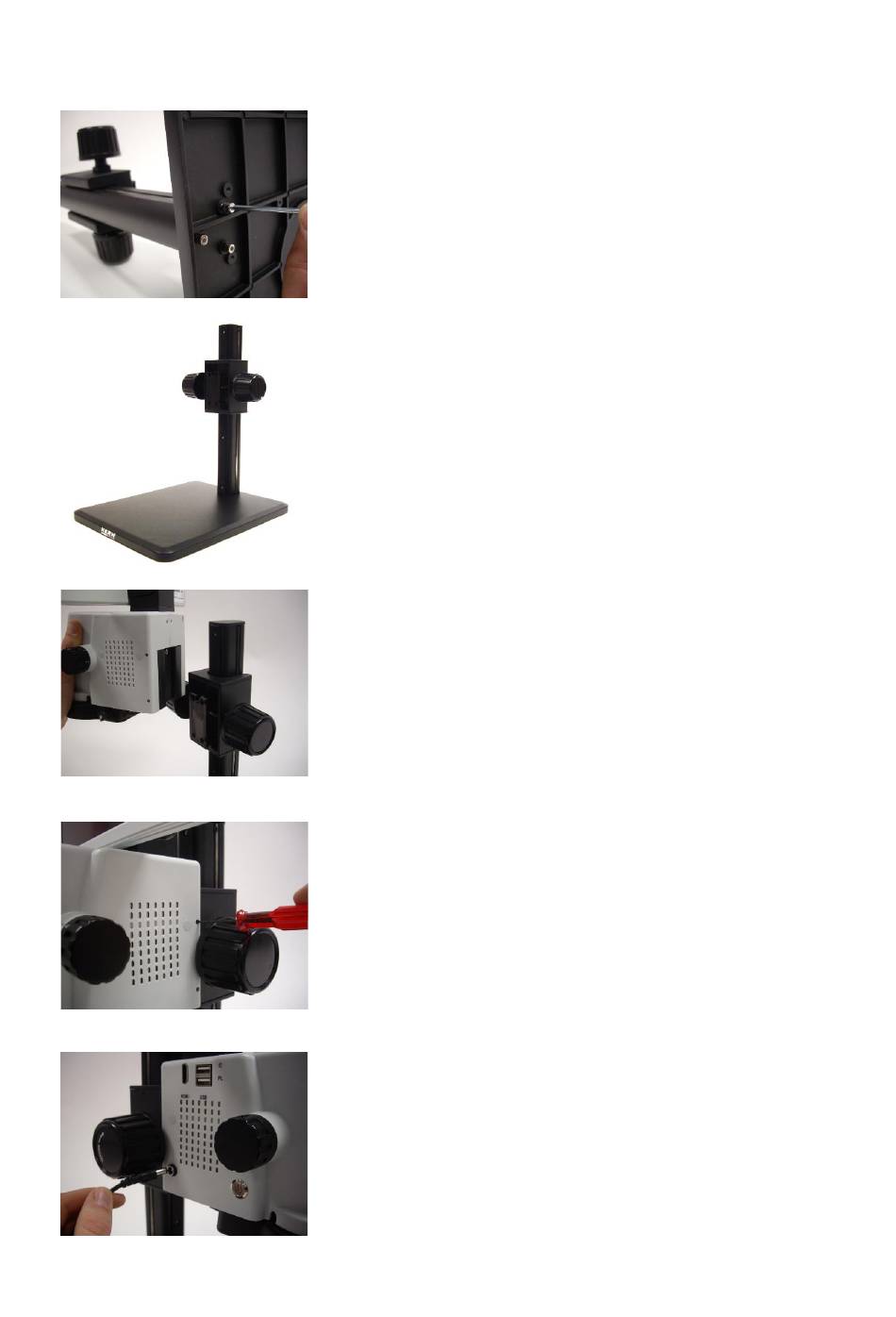

Zusammenbau des Mikroskop-Ständers
Befestigen Sie die Mikroskopsäule mit der Platte
und den mitgelieferten M5 Gewindeschrauben
(3x). Ziehen Sie die Schrauben auf der Unterseite
der Platte mit dem mitgelieferten M5 Sechskant
Schlüssel fest an.
Ansicht Mikroskop-Ständer
Richten Sie den Mikroskop Ständer nach
erfolgreicher Montage auf.
Zusammenbau des Mikroskop-Körpers
Führen Sie anschließend den Mikroskop Kopf (1)
2 in die dafür vorgesehene Schwalbenschwanz-
1
Führung am Halter (2) des Mikroskop Ständers
ein.
Mikroskopkopf sichern
Um den Mikroskopkopf am Ständer zu sichern,
ziehen Sie die Schrauben (2x) an der Außenseite
des Gehäuses mit dem mitgelieferten Inbus-
Schlüssel fest.
Stromanschluss
Stecken Sie das Stromkabel in den dafür
vorgesehenen Anschluss am Mikroskop.
Achten Sie darauf das Stromkabel nicht zu
verdrehen oder zu verbiegen. Verwenden Sie
ausschließlich den mitgelieferten Originaladapter.
OIV-3-BA-d-2310 8
