C O NTROLLE R-V E RB I NDUNG ZUM LÜF TE R

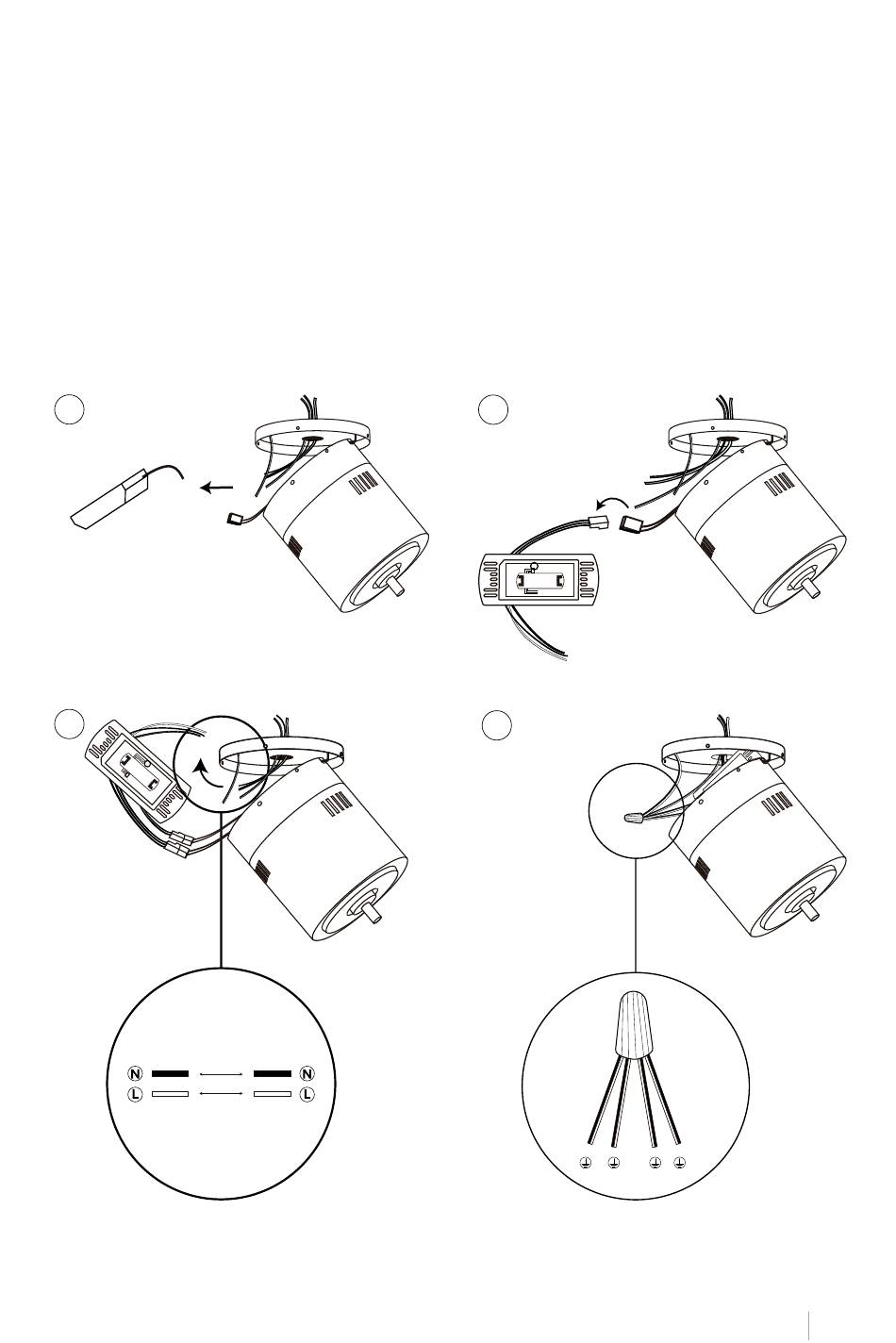

1. Um auf die Steuerung Ihres Deckenventilators zuzugreifen, müssen Sie die beiden seit-
lichen Schrauben entfernen, wie im Bild gezeigt. Sobald Sie auf den Treiber zugreifen,
trennen Sie alle Kabel und entfernen Sie den Treiber vom Lüftermotor.
2. Verbinden Sie die Kabel des Lüftermotors mit den Ausgangskabeln des Treibermotors,
indem Sie die Anschlüsse in die richtige Position bringen.
3. Verbinden Sie das N-Kabel von Ihrem Zuhause mit dem N-Kabel des Controllers und das
L-Kabel von Ihrem Zuhause mit dem L-Kabel vom Treiber.
4. Wenn Ihr Zuhause über ein Erdungskabel verfügt, verbinden Sie alle Erdungskabel,
sowohl vom Lüfter als auch vom Treiber und von der Halterung, mit denen Ihres Zuhauses.
5. Schließen Sie den Strom an, um Ihren neuen Controller zu genießen.
1
3
2
Motor Output
AC_N
AC_L
4
DEUTSCH
25
