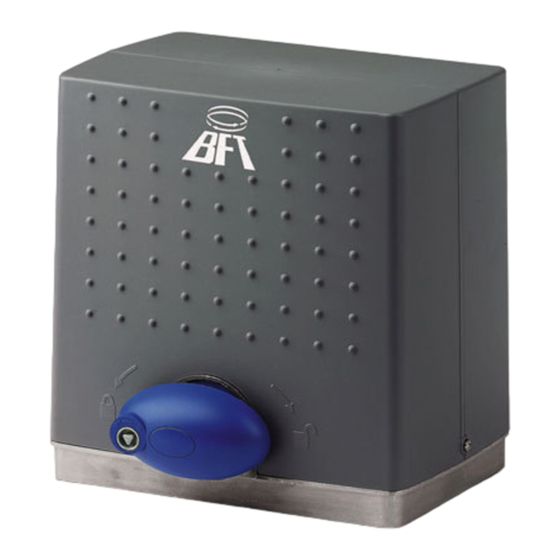

BFT Deimos BT H QSC Montageanleitung
24 v-schiebetorantrieb
Vorschau ausblenden
Andere Handbücher für Deimos BT H QSC:
- Nstallations-und gebrauchsanleitung (13 Seiten) ,
- Installations- und gebrauchsanleitung (6 Seiten) ,
- Installations- und gebrauchsanleitung (52 Seiten)
Verwandte Anleitungen für BFT Deimos BT H QSC
Inhaltszusammenfassung für BFT Deimos BT H QSC
- Seite 1 D811788 00100_01 03-05-11 24 V- SCHIEBETORANTRIEB Montageanleitung Deimos BT H QSC BFT Antriebssysteme GmbH Faber – Castell – Str. 29 90522 Oberasbach Tel.: 0911 / 7660090 Fax.:0911 / 7660099 Homepage: www.bft-de.de e-Mail: service@bft-de.de...
- Seite 2 98I371EEC allegato annex annexe anlage adjunto ficheiro IIB) Fabbricante Manufacturer Fabricant Hersteller Fabricante Fabricante: BFT S.p.a. lndirizzo Address Adresse Adresse Direcci6n Enderecto: Via Lago di Vico 44 36015 - Schia VICENZA- ITALY • Dichiara sotto Ia propria responsabilita ehe il prodotto:...
- Seite 3 Schnellinstallation...
- Seite 6 Vereinfachtes Menü...
- Seite 7 Schiebetorantrieb DEIMOS BT VOREINSTELLUNGEN NUTZEN / SCHNELLPROGRAMMIERUNG Zur ersten Inbetriebnahme ist es notwendig, die Sprache, die Drehrichtung einzustellen sowie die notwendige Kraft einzulernen. Zudem kann auf voreingestellte Programmvarianten zugegriffen werden. Um diese Voreinstellung zu nutzen, drücken Sie 1x die “OK“ – Taste. Lang erscheint auf dem Display und springt automatisch auf das Untermenü der Sprachen.
- Seite 8 Anschluss von Proxima und Erweiterungskarte (Master/Slave- Betrieb)
- Seite 9 Notizen:...
-
Seite 11: Hinweise Für Den Installateur
Hinweise für den Installateur Achtung! Wichtige Hinweise zur Sicherheit. Bitte lesen Sie aufmerksam die Bedienungsanleitung und befolgen Sie die Hinweise, denn eine falsche Installation des Produktes kann zu Verletzungen von Menschen und Tieren sowie zu Sachschäden führen. Sie liefert wichtige Hinweise zur Sicherheit, zur Installation, zur Benutzung und zur Wartung. Bewahren Sie die Anleitung in Ihrer technischen Dokumentation, um evtl. - Seite 12 ANSCHLÜSSE ACHTUNG! Verwenden Sie für den Anschluss an das Stromnetz ein mehradriges Kabel mit einem Mindestquerschnitt von 5 x 1.5mm² oder 4 x 1.5mm² für die Drehstromspeissung oder 3 x 1.5mm² für die einphasige Speissung (das Kabel kann z.B. dem Typ H05 VV-F mit einem Querschnitt von 4 x 1.5mm²...
- Seite 13 Montageanleitung 1.) ALLGEMEINES Der Antrieb DEIMOS BT H QSC bietet dank der extrem niedrigen Position des Ritzels, der Kompaktheit des Antriebes eine Vielzahl von Installationsmöglichkeiten. Der einstellbare elektronische Encoder garantiert eine Sicherheit gegen Quetschung. Die Notfallbedienung von Hand erfolgt auf einfache Weise mit einer Kurbel.
- Seite 14 8.) BEFESTIGUNG DER ENDSCHALTERFAHNEN 9.) ANSCHLÄGE Fig. Q GEFAHR! Das Tor muss mittels Anschlägen gegen das Herausfahren aus den Führungen gesichert werden. 10.) MANUELLE ENTSPERRUNG Führen Sie das entsperrte Tor von Hand bis zu der gewünschten Position. 11.) ANSCHLUSS KLEMMLEISTE Fig. F-G Nach der fachgerechten Verlegung der Leitungen und der fachgerechten Montage der zugehörigen Komponenten des Antriebes an den dafür vorgesehenen Stellen, wird der Anschluss gemäß...
- Seite 15 13.1) MENÜ PARAMETER (param) (Tabelle “A“ Parameter) 13.2) MENÜ LOGIKEN (logic) (Tabelle “B” Logiken) 13.3) MENÜ FUNK (Radio) (TABELLE „C“ Funk) WICHTIGER HINWEIS: KENNZEICHNEN SIE DEN ERSTEN ABGESPEICHERTEN SENDER ALS DEN HAUPTSENDER (MASTER) Bei der Manuellen Programmierung vergibt der erste Sender den SCHLÜSSELCODE DES EMPFÄNGERS; dieser Code ist für das anschließende Klonen der Funkfernbedienung erforderlich.
- Seite 16 15.4) SCHNITTSTELLE MIT WIEGAND-SYSTEM ÜBER SCS-WIE. Bitte nehmen Sie die dazugehörige Anleitung zur Hilfe Zu 13.1) TABELLE A: MENÜ PARAMETER (param) Parameter min. max. Default persönlich Definition Beschreibung Zeit automatische Schließung Pausenzeit vor der automatischen Schließung Geschwindigkeit bei der Verlangsamung [%] (Fig.2 Rif. F) Stellen Sie die Geschwindigkeit ein, welche das Tor bei der Verlangsamung erreichen soll, ausgedrückt im Prozentsatz der Höchstgeschwindigkeit des Antriebs.
- Seite 17 13.2) TABELLE B : MENÜ LOGIKEN (Logic) Die vorgenommen Logik Default Definition Einstellungen markieren Beschreibung Aktiviert die automatische Schließung Zeit automatische Schließung Deaktiviert die Automatische Schließung Der Startimpuls wird während der Öffnung nicht angenommen Impulse blockieren Der Startimpuls wird während der Öffnung oder Schließung angenommen imp.
- Seite 18 Kurzanleitung einlernen Handsender Mitto Handsender Mitto auf Steuerungen mit integriertem Display einlernen Ersten Handsender über das Display einlernen 8.) Zum Einprogrammieren weiterer Handsender die Programmierung ab Punkt 4 Innerhalb von 60 Sekunden wiederholen 9.) Programmierung abschließen: 2x "+" und "-" gleichzeitig drücken oder warten bis das Display Programmiermodus verlässt und erlischt.
-
Seite 19: Hinweise Für Den Benutzer
Hinweise für den Benutzer ACHTUNG! Wichtige Hinweise zur Sicherheit. Bitte lesen und befolgen Sie aufmerksam die Hinweise sowie die Bedienungsanleitung, welche dem Produkt beiliegen, denn eine nicht sachgemäße Verwendung kann zu Verletzungen von Lebewesen und zu Sachschäden führen. Bitte bewahren Sie die Anleitung auf. Dieses Produkt ist ausschließlich für den Einsatz bestimmt, für welchen es installiert wurde. - Seite 20 Displayanzeigen - Fehlerdiagnose und -behebung: Die Steuerung H QSC überwacht permanent ihre Eingänge. Das Display zeigt die Aktivierung und somit das Ansprechen folgender Klemmen an: STRT ein Startbefehl liegt an (Aktivierung der Klemme 22 oder Funk) ein Not-Stop liegt an (Aktivierung der Klemme 23) STOP (Not-Stop -Taster gedrückt oder Drahtbrücke 21 - 23 überprüfen) PHOT...
- Seite 21 Dokumentation der Einstellungen auf der Steuerung H QSC (DEIMOS BT) Einbaustelle der Anslage: _______________________________________________________ _______________________________________________________ _______________________________________________________ Eingestellte Parameter: Die programmierten Werte bitte eintragen. Parameter Werkseinstellung Eigene Einstellung _____________________ _____________________ Verl. gesch. _____________________ d. auf _____________________ d. zu _____________________ Offnungsgeschw _____________________ schliesGeschw _____________________ Teiloffnung...
- Seite 22 Der hervorgehobene Wert zeigt Ihnen die Werkseinstellung an. Die getätigte Einstellung bitte markieren. Logik Einstellung Imp. a uf Impulsb. tca 3 schritt voralarm totmann Foto2 auf Test phot Test bar master Fest code Prog func Sca 2ch Start-close Mot. Tausch Datum: __________________ Unterschrift Kunde: __________________...
- Seite 23 BFT Antriebssysteme GmbH Faber – Castell – Str. 29 90522 Oberasbach Tel.: 0911 / 7660090 Fax.:0911 / 7660099 Homepage: www.bft-de.de e-Mail: service@bft-de.de...
