TROCA DA PONTA
As pontas podem ser removidas e substituídas com facilidade sem desmontar
a pistola.
Nunca tente trocar ou limpar a ponta ou a proteção da ponta sem
antes executar o "Procedimento de descarga de pressão".
1. Execute o "Procedimento de descarga de pressão" descrito no Manual do
proprietário do pulverizador.
2. Remova a ponta da ranhura da proteção da ponta.
3. Insira a nova ponta na ranhura da proteção da ponta. A seta na alça da
ponta deve estar apontando na direção frontal para a pulverização.
REMOÇÃO DA VEDAÇÃO E DA VEDAÇÃO DA PONTA

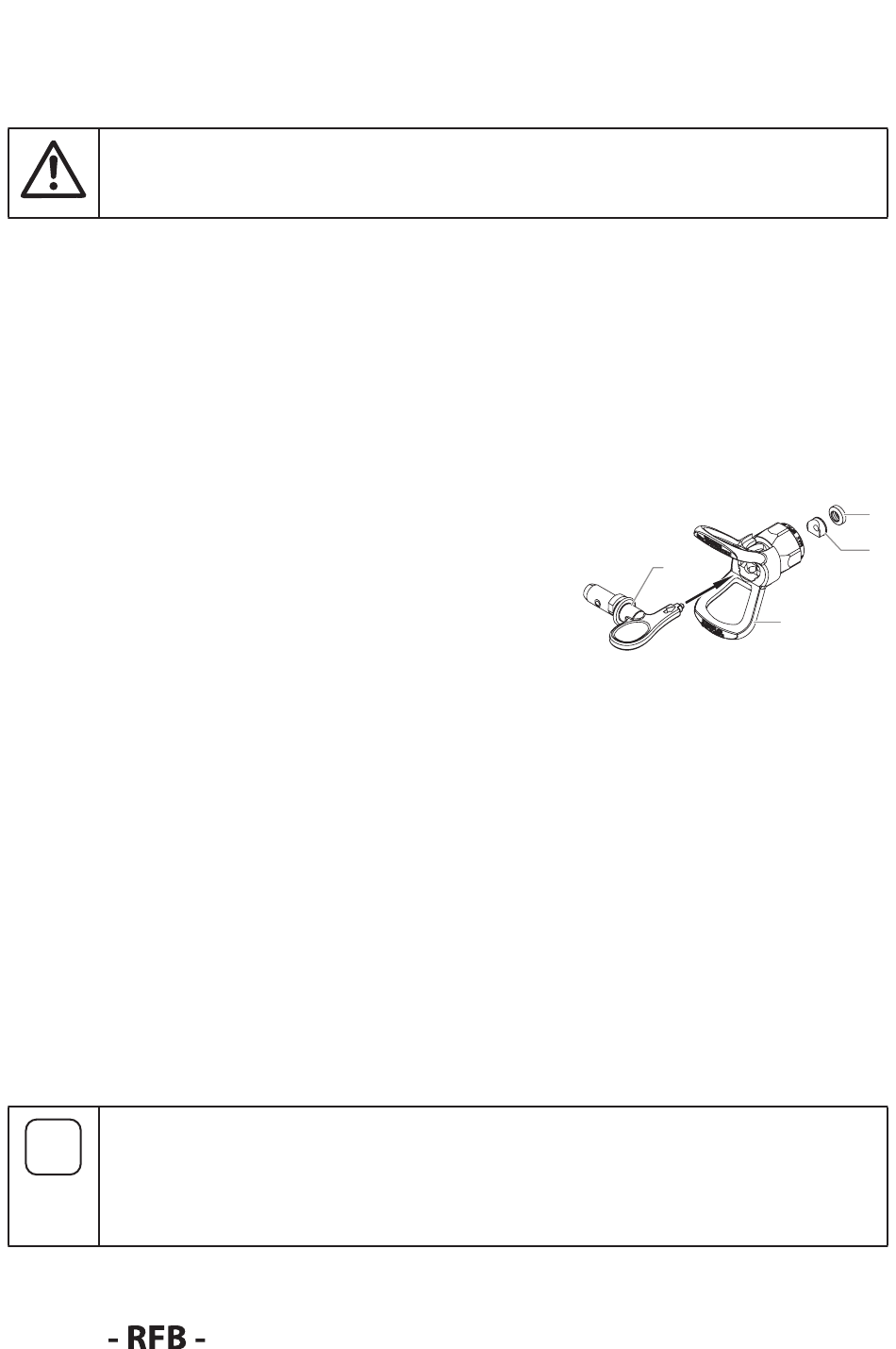

1. Remova a ponta (1) da proteção da ponta (2).
2. Insira a alça da ponta pela frente da proteção
da ponta.
3. Empurre a vedação da ponta (3) e o retentor
da vedação da ponta (4) para fora pela parte
traseira da proteção da ponta.
IDENTIFICAÇÃO DOS TAMANHOS DAS PONTAS
Para identificar os tamanhos das pontas, use a seguinte fórmula. Um tamanho
de ponta "517" será usado neste exemplo.
O primeiro dígito multiplicado por dois representa o tamanho do padrão
de pulverização ao pulverizar na distância de 12 polegadas da superfície de
trabalho:
5 x 2 = padrão de pulverização de 10 polegadas
Os próximos dois dígitos representam o diâmetro do orifício na ponta:
17 = orifício de 0,017 polegadas
Pontas de pulverização desgastadas afetarão de modo adverso
i
o padrão de pulverização e resultarão em produção reduzida,
acabamento ruim e desperdício de material. Substitua as pontas
desgastadas imediatamente.
