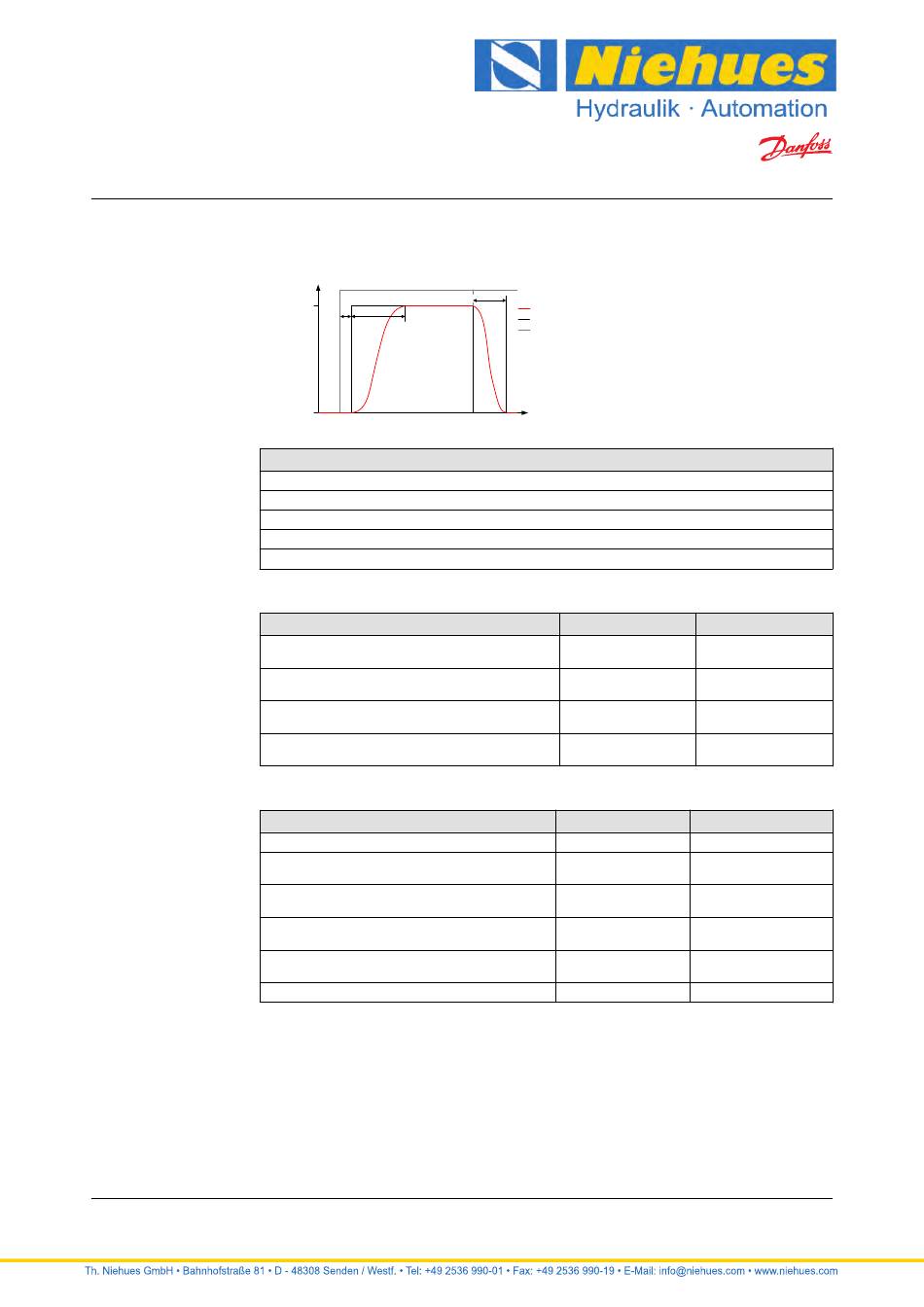

PVG 128/256 – Technische Informationen
Leistungsübersicht
PVG 128/256 – Reaktionszeiten
Spool pos. [%]
Reaktion
T0 – Hochfahren [ms]
T1 – Neutralstellung bis max. Schieberweg
T2 – Max. Schieberweg bis Neutralstellung
T1 – Neutralstellung bis max. Schieberweg
T2 – Max. Schieberweg bis Neutralstellung
PVEO
Reaktion
T1-Anschluss A - Neutralstellung bis zur maximalen
Schieberstellung bei konstanter Udc
T1-Anschluss B - Neutralstellung bis zur maximalen
Schieberstellung bei konstanter U
T2-Anschluss A – Maximale Schieberstellung bis zur
Neutralstellung bei konstanter U
T2-Anschluss B – Maximale Schieberstellung bis zur
Neutralstellung bei konstanter U
PVEH
Reaktion
T0 – Hochfahren nach Stromversorgung
T1 – Neutralstellung bis max. Schieberweg bei Versorgung
EIN
T2 – Max. Schieberweg bis Neutralstellung bei Versorgung
AUS
T1 – Neutralstellung bis maximalen Schieberweg bei
konstanter Udc
T2 – Maximaler Schieberweg bis Neutralstellung bei
konstanter Udc
T0 + Totzone
©
Danfoss | September 2018
100
T0
T1
0
Time
dc
dc
dc
Archivierung: 08/2020
T2
Spool position
Demand Signal (Us)
Supply Voltage (U dc)
P109128
PVG128
375 ms
520 ms
350 ms
600 ms
PVG 128
80 ms
400 ms
300 ms
320 ms
250 ms
130 ms
PVG 256
375 ms
520 ms
350 ms
600 ms
PVG 256
80 ms
380 ms
270 ms
320 ms
250 ms
130 ms
