PVG 128/256 – Technische Informationen
Sonderfunktionen
Schwimmstellungs-Pin (UF)
Der Schwimmstellungs-Pin (UF) ist eine Option der Aktivierungsausführung PVEH-FLA, mit deren Hilfe
der Benutzer den Hauptschieber in eine Schwimmstellung bringen kann. Das PVEH-FLA verwendet 1x6
Pin AMP oder DEUTSCH Stecker.
•
•
•
•

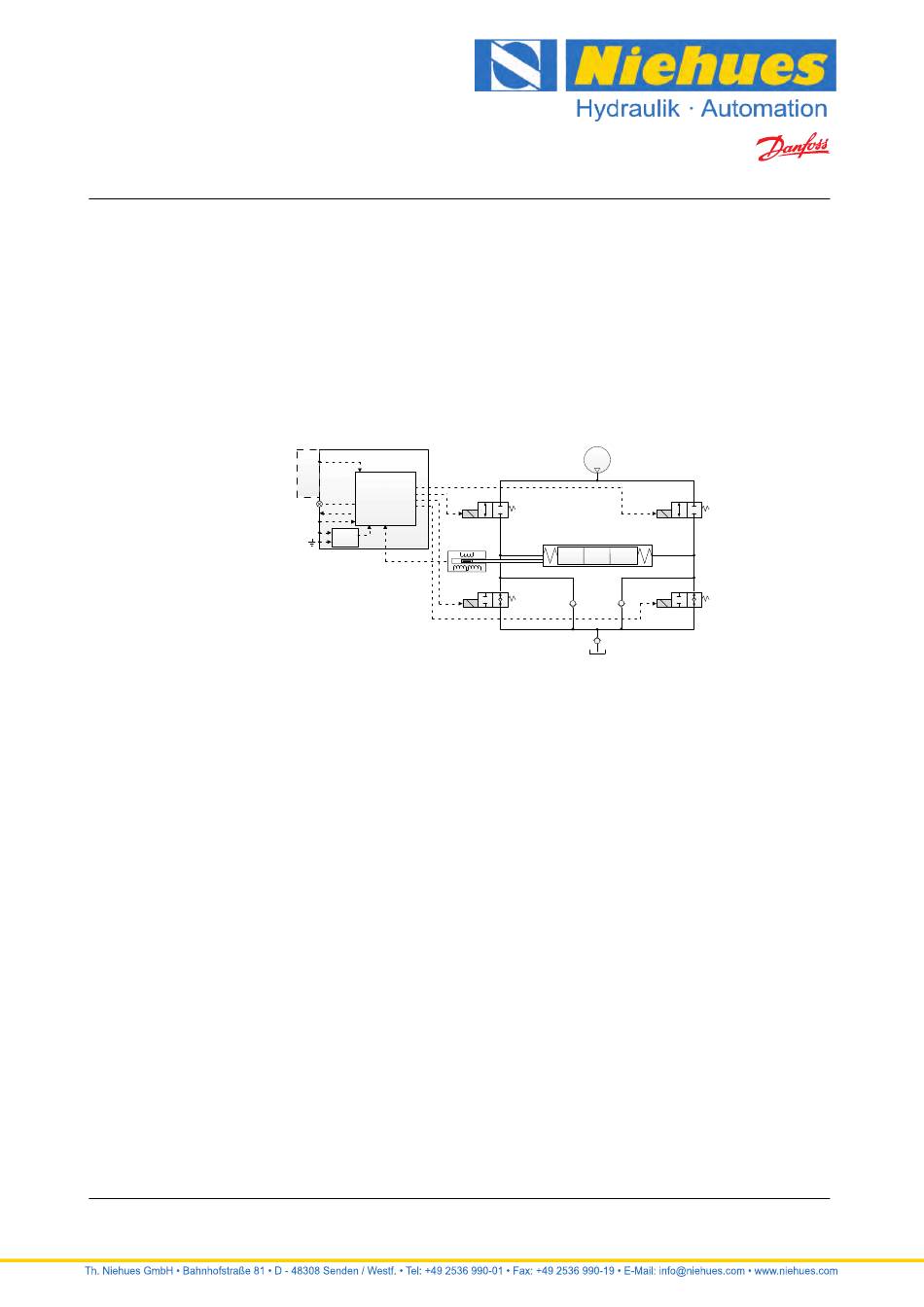

PVEH-FLA-Funktionsdiagramm
Special
Features
Deaktivierungsmodus
Die Aktivierungsausführungen PVEH-U, gesteuert durch eine fixe Signalspannung mit 0 V bis 10 V
sind mit einem Deaktivierungsmodus ausgestattet. Die Magnetventilbrücke erzeugt dafür eine
Gegenkraft am Hauptschieber, sobald der Notausschalter zur manuellen Übersteuerung (MOR) betätigt
wird.
Der Deaktivierungsmodus wird gestartet, indem eine Signalspannung (U
gesendet wird, sobald der Energiesparmodus aktiv ist.
78 |
©
Danfoss | September 2018
Normalbetrieb: „Low" oder nicht angeschlossen
Schwimmstellung „High‟
Eingangssignalbereich: U
DC
Max. Spannung: 32 V
DC
U
F
Micro-
LED
controller
Error
Us
Udc
Power
Supply
Archivierung: 08/2020
Pp
NC1
LVDT
1
0
2
NO2
NC3
NO4
(U
),
DC
S
) von 16,2 % der 10 V
s
DC
BC00000380de-DE0406
