Technische Informationen

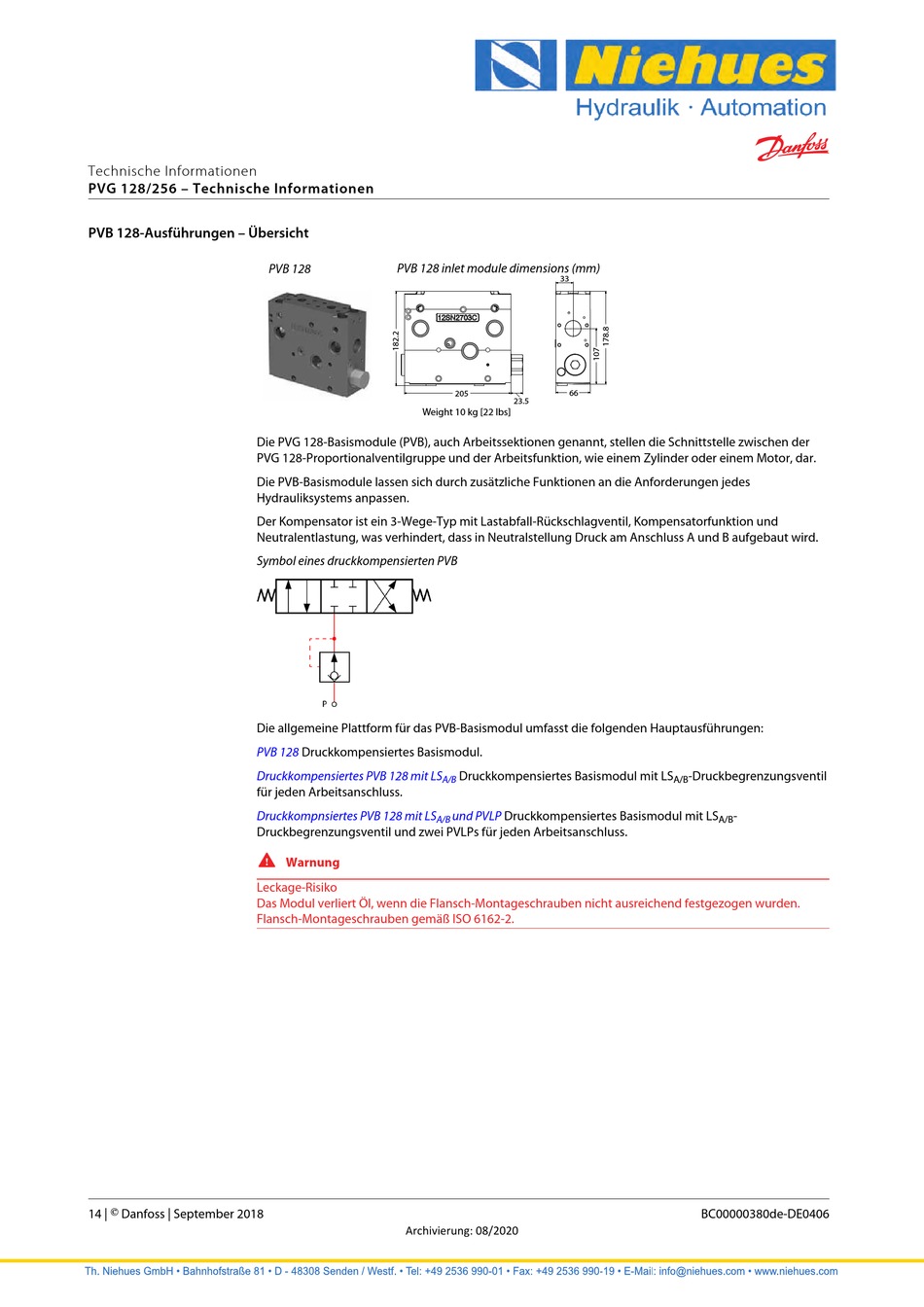

PVG 128/256 – Technische Informationen
PVB 128-Ausführungen – Übersicht
Die PVG 128-Basismodule (PVB), auch Arbeitssektionen genannt, stellen die Schnittstelle zwischen der
PVG 128-Proportionalventilgruppe und der Arbeitsfunktion, wie einem Zylinder oder einem Motor, dar.
Die PVB-Basismodule lassen sich durch zusätzliche Funktionen an die Anforderungen jedes
Hydrauliksystems anpassen.
Der Kompensator ist ein 3-Wege-Typ mit Lastabfall-Rückschlagventil, Kompensatorfunktion und
Neutralentlastung, was verhindert, dass in Neutralstellung Druck am Anschluss A und B aufgebaut wird.
Symbol eines druckkompensierten PVB
Die allgemeine Plattform für das PVB-Basismodul umfasst die folgenden Hauptausführungen:
PVB 128
Druckkompensiertes PVB 128 mit LS
für jeden Arbeitsanschluss.
Druckkompnsiertes PVB 128 mit LS
Druckbegrenzungsventil und zwei PVLPs für jeden Arbeitsanschluss.
W
Leckage-Risiko
Das Modul verliert Öl, wenn die Flansch-Montageschrauben nicht ausreichend festgezogen wurden.
Flansch-Montageschrauben gemäß ISO 6162-2.
14 |
©
Danfoss | September 2018
PVB 128 inlet module dimensions (mm)
PVB 128
Weight 10 kg [22 lbs]
Druckkompensiertes Basismodul.
A/B
A/B
Warnung
Archivierung: 08/2020
33
66
205
23.5
Druckkompensiertes Basismodul mit LS
und PVLP
Druckkompensiertes Basismodul mit LS
-Druckbegrenzungsventil
A/B
-
A/B
BC00000380de-DE0406
