6. PROBLEM, ORSAKER OCH ÅTGÄRDER
FÄRGEN SPRUTAR INTE UT
- Ställskruven (13) är inte
tillräckligt öppen.
- Färgmunstyckets (2-1)
öppning är igensatt.
- Färgfiltret är igensatt.
- Droppskyddet är igensatt.
OJÄMN FINFÖRDELNING
- Luft läcker ut från färgmun-
stycket (2-1).
- Luft läcker ut från färgnåls-
packningen (3).
- Luft läcker ut från koppens
eller färgrörets koppling.
- Färgrester i luftmunstycket
(1).
SPRUTBILDSDEFEKTER
- Färg- (2-1) eller luftmunstycket Rengör noggrant.
(1) igensatt med färg.
- Skadat färg- (2-1) eller luft-
munstycke (1).
- Färgmunstycket (2-1) sitter
löst.
- Färgens viskositet är för hög
eller för låg.
- Färgen flödar för snabbt eller
för långsamt.
FÄRG LÄCKER UT
- Färgmunstycket (2-1), färg-
nålen (2-2) eller kroppen (4),
är igensatta, skadade eller
utslitna i respektive säte.
- Färgrester i luftmunstycket (1). Rengör.
- Ställskruv (13) sitter löst.
- Färgnålsfjäder (11) sitter löst.
- Färgmunstycket (2-1) sitter löst. Dra åt.
- Färgnålspackningen (3) sitter
löst, sitter för hårt, är smutsig
eller utsliten.
LUFT LÄCKER UT FRÅN LUFTMUNSTYCKET
- Luftventilen (8), luftventilsätet
(7) eller luftventilfjädern (9),
är smutsiga eller skadade.
- O-ringen för luftventilsätet
(7-1) är skadat eller utslitet.
*OBSERVERA! Vid nedmonteringen av luftventilsätet_ref. 7 ska insexnyckel
nr. 10 användas (ej med sfäriskt huvud).
Vid nedmonteringen av färgnippeln_ ref. 4-1, använd en insexnyckel nr. 8.
21

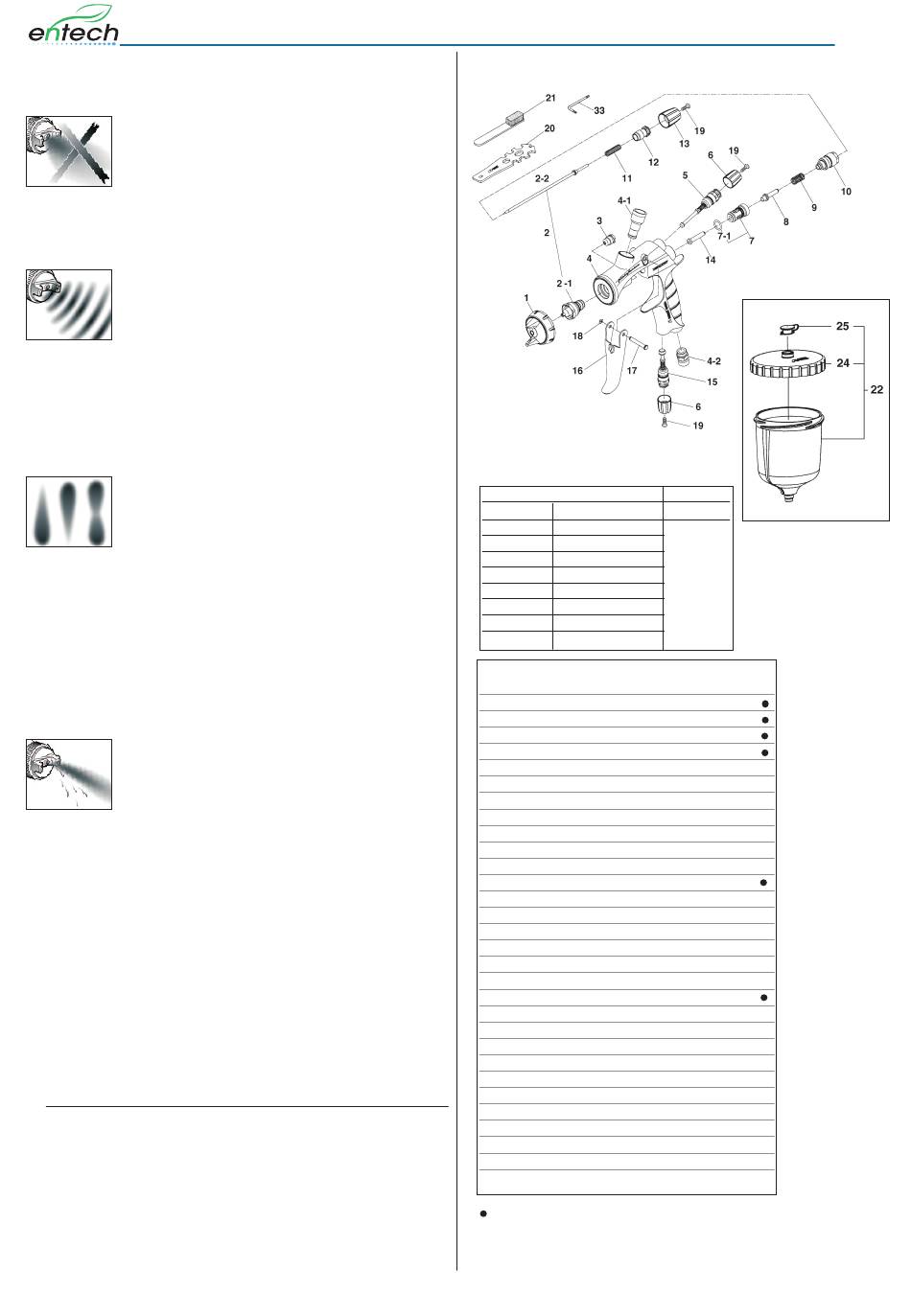

7. RESERVDELSLISTA
Kontrollera och reglera.
Kontrollera och rengör.
Kontrollera och rengör.
Kontrollera och rengör.
Kontrollera, rengör och
byt ut om det är nödvän-
digt.
Dra åt.
Dra åt.
Rengör.
Byt ut om det är nödvän-
digt.
Dra åt.
Späd färgen eller öka
viskositeten.
Justera ställskruven
(13), för att minska eller
öka hastigheten.
Rengör eller byt ut om det
är nödvändigt.
Justera.
Byt ut.
Justera, rengör eller
byt ut om det är nödvän-
digt.
Rengör eller byt ut om
det är nödvändigt.
Byt ut.
NOTERING:
modell, reservdelens benämning tillsammans med referensnummer, initia-
lerna för luftmunstycket, färgmunstycket och färgnålen.
SATS MED Färgmunstycke_ Färgnål
Färgmunstycke
ø
Mått
Initial
1.2 ET
LS400/ ET12
1.3 ET
LS400/ ET13
1.4 ET
LS400/ ET14
1.5 ET
LS400/ ET15
1.2 ETS
LS400/ ETS12
1.3 ETS
LS400/ ETS13
1.4 ETS
LS400/ ETS14
1.5 ETS
LS400/ ETS15
RESERVDELSFÖRTECKNING
Luftmunstycke
Färgmunstycke + Färgnål
Färgmunstycke
Färgnål
Färgnålspackning
Kropp
Färgnippel*
Luftnippel
Sprutbreddsventil
Ställskruv
Luftventilssäte*
O'ring
Luftventil
Luftventilfjäder
Färgnålsstyrning
Färgnålsfjäder
Färgnålsjustering
Ställskruv
Skaft
Strypventil
Avtryckare
Avtryckarstift
Stoppring
Försänkta skruven T10
Skiftnyckel
Borste
Kopp 600 cc
Lock
Knopp
Insexnyckel
Filter (optional)
De markerade delarna utsätts för slitage.
När beställningar gör ska du komma ihåg att ange pistolens
SV
Kopp 600 cc
Färgnål
Initial
20015
REF.
Ref. 1
Ref. 2
Ref. 2-1
Ref. 2-2
Ref. 3
Ref. 4
Ref. 4-1
Ref. 4-2
Ref. 5
Ref. 6
Ref. 7
Ref. 7-1
Ref. 8
Ref. 9
Ref. 10
Ref. 11
Ref. 12
Ref. 13
Ref. 14
Ref. 15
Ref. 16
Ref. 17
Ref. 18
Ref. 19
Ref. 20
Ref. 21
Ref. 22
Ref. 24
Ref. 25
Ref. 33
