5.1 PROCEDUR FÖR MANUELL RENGÖRING
Bristfällig rengöring kan leda till en felaktig sprutbild.
Rengör extra noga och så fort som möjligt efter användning av
tvåkomponentsfärg.
- Lämna aldrig luftmunstycket (1) i lösningsmedel under en längre tid
eller vid rengöring.
- Använd aldrig metallföremål för att rengöra pistolen.
1. Töm ut överbliven färg från koppen och pistolen i en lämplig behållare.
2. Häll rengöringsvätska i koppen.
3. Skruva ur luftmunstycket (1) två varv så att den finfördelade luften kan
flöda tillbaka i pistolens färggångar.
4. Dra i avtryckaren (16) och försäkra dig om att den finfördelade luften går
in i koppen.
5. Låt det flytande rengöringsmedlet verka i några sekunder. Töm sedan ut
det i en behållare som är lämplig för kassering av giftiga vätskor.
6. Upprepa proceduren ovan tills pistolen är ren.
7. Ta bort luftmunstycket (1) och koppen från pistolen. Rengör sedan varje
del med den medlevererade borsten indränkt med lösningsmedel och en
absorberande trasa.
8. Torka varje del noggrant och applicera ett speciellt smörjmedel på varje
del med gängor.
5.2 PROCEDUR FÖR AUTOMATISERAD RENGÖRING
_ När du använder den automatiska pistoltvätten, följ noga bruksanvis-
ningen som följer med utrustningen. Innan rengöringen påbörjas ska
du försäkra dig om att luften har tömts ut ur pistolens gångar.
_ Använd ett flytande rengöringsmedel som är lämpligt att använda med
pistoltvätten.
_ Var noga med att torka utrustningen direkt efter användning.
_ Lämna aldrig kvar pistolerna i pistoltvätten efter rengöringen.
Rengöringsmedlet kan skada packningarna och förorsaka korrosion inuti
kroppen.
_ Lämna aldrig pistolen nedsänkt i lösningsmedlet.
_ Anslut utrustningen korrekt till jord. Användning av rengöringsvätskor
med vattenbaserade färger kan öka PH-nivån, i synnerhet efter många
rengöringar. Byt regelbundet ut rengöringsvätskan för att inte försämra
utrustningens prestanda och kvalitet.
_ Försäkra dig om att PH-nivån för rengöringsvätskan aldrig överskrids.
PH-nivå: 6,0~8,0 (endast under rengöring)

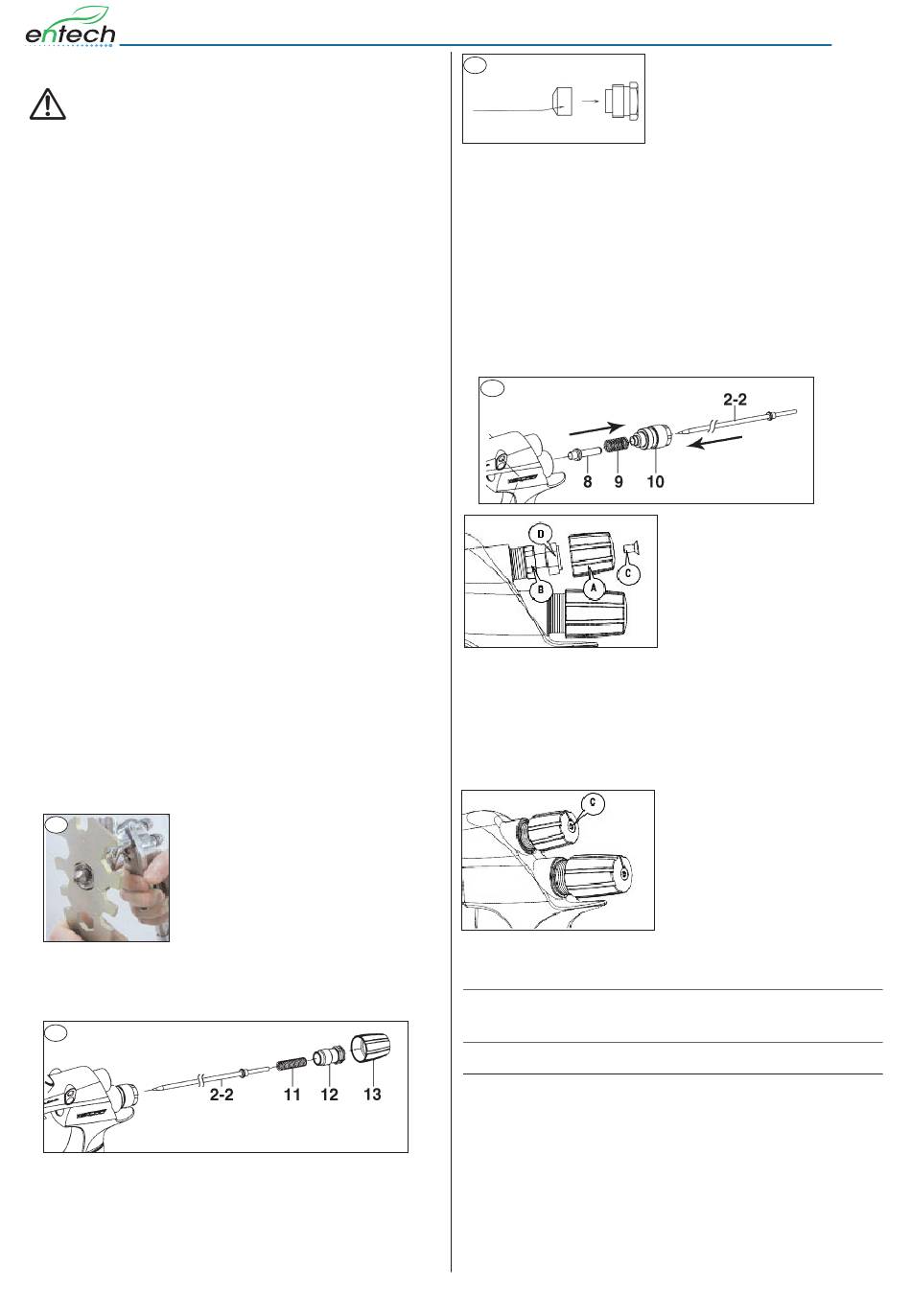

5.3 NEDMONTERINGSPROCEDUR
_ Rengör alltid färggångarna innan pistolen nedmonteras
a
c. Ta bort färgnålens ställskruv (13) och färgnålsfjädern (11) genom att dra
ut fjädern och färgnålen (2-2) bakom färgnålsstyrningen (10) som sitter
kvar på kroppen (4).
c
d. Regleringen av färgnålspackningen (3) ska alltid göras med färgnålen (2-
2) monterad och på följande sätt: Dra åt för hand genom att vrida cirka 60
grader och dra sedan åt med därtill avsedd nyckel.
a.
Ta bort färgmunstycket (2-1)
medan färgnålen (2-2) hålls
utdragen (genom att trycka på
avtryckaren), för att skyd da
färgnålens säte.
b.
Ta bort färgnålen (2-2). (endast
om det är absolut nödvändigt)
d
Plastdel
Vit
dras, vilket leder till att färg läcker ut från färgmunstyckets (2-1) ände.
_ Justera försiktigt färgnålspackningen (3) genom att trycka på avtryckaren
och kontrollera rörelsen med färgnålen (2-2).
_ Upprepa momentet igen om färgnålspackningen är för hårt åtdragen.
e. Montering av luftventilen. Montera luftventilen (8), luftventilfjädern (9)
och färgnålsstyrningen (10) tillsammans. Stick sedan in färgnålen (2-2) i
färgnålsstyrningen (10). För sedan in alltsammans i kroppen (4) och skru-
va fast färgnålsstyrningen (10).
- Om du försöker att föra in luftventilfjädern (9) och luftventilen (8) i krop-
pen (4) utan färgnålen (2-2), kan inte luftventilen (8) fästas på ett korrekt
sätt och packningen inuti färgnålsstyrningen (10) skadas.
e
FIG. 1
digt och skruva loss sexkantssidan (B) moturs med därtill avsedd nyckel.
- Montera tillbaka sprutbreddsventilen (5) och/eller strypventilen (15)
genom att utföra momenten i omvänd ordning.
VIKTIGT! Innan sprutbreddsventilen och/eller luftventilen monteras tillbaka
ska dessa moment alltid utföras med ställmuttern (A) fullständigt öppen
(Fig. 1).
FIG. 2
5.4 STANDARDINSPEKTIONER OCH -BYTEN
DELAR SOM SKA KONTROLLERAS
a. Alla genomgångsöppningar på
luft- (1) och färgmunstycket (2-1). eller deformerade.
b. Packningar och O-ringar.
c. Läckage från sätena mellan
färgmunstycket (2-1) och
färgnålen se (2-2).
_ När färgnålspackningen (3) tas bort ska
du vara uppmärksam på att inte lämna
kvar färgnålspackningens (3) plastdel
inuti kroppen.
_ Om färgnålspackningen (3) dras åt för
hårt kan färgnålens (2-2) rörelse förhin-
f. Nedmontering av sprutbreddsventilen
(5) och/eller strypventilen (15). För
att nedmontera sprutbreddsventilen (5)
och/eller strypventilen (15) måste först
tas bort försänkta skruven T10 (C),
sedan ställskruven (A), som visas i
Fig. 1. Vrid sedan ställsexkantsmuttern
(D) moturs för att öppna den fullstän
VARNING: När ställskruven (6) sätts in
på regleringen (B), och innan du dra åt
försänkta skruven T10 (C), se till att den
pressas upp till helt täcka sidan av juste-
ringsmuttern själv (Fig. 2) .
DELAR SOM SKA BYTAS UT
Byt ut öppningarna om de är klämda
Byt ut dem om de är deformerade eller
utslitna.
Byt ut delarna om läckaget inte ens
upphör efter att färgmunstycket (2-1)
och färgnålen (2-2) har rengjorts
fullständigt. Om du endast byterut färg-
munstycket (2-1) och färgnålen (2-2),
kontrollera sammankopplingen av båda
och försäkra dig om att inga eventuella
läckage förekommer.
