5.1 PROCEDURA PER LA PULIZIA MANUALE
I passaggi del materiale devono essere accuratamente puliti
dopo ogni utilizzo della pistola ed in particolar modo dopo,
l'uso di vernici bi-componenti. Una pulizia incompleta potreb-
be causare difetti alla forma del ventaglio.
- Mai lasciare immerso l'ugello aria (1) nel solvente per un periodo pro-
lungato, anche durante la pulizia.
- Mai utilizzare oggetti metallici per la pulizia della pistola.
1. Scaricare la vernice residua dalla tazza e dalla pistola, sistemandola in un
contenitore adeguato.
2. Versare il liquido di pulizia nella tazza .
3. Svitare l'ugello aria (1) di 2 rotazioni, per permettere all'aria d'atomizza-
zione di effettuare il back flush, nei passaggi del materiale della pistola.
4. Tirare il grilletto (16) assicurandosi che l'aria d'atomizzazione entri nella
tazza.
5. Lasciare agire il liquido detergente per qualche secondo, quindi svuotarlo
in un recipiente adeguato per lo smaltimento dei liquidi nocivi.
6. Ripetere la precedente procedura, finché la pistola non risulta pulita.
7. Rimuovere l'ugello aria (1) e la tazza dalla pistola, quindi pulire ogni
sezione con lo spazzolino in dotazione, imbevuto di solvente ed uno stro-
finaccio assorbente.
8. Asciugare ogni parte completamente, ed applicare un lubrificante specifico
su ogni sezione filettata.
5.2 PROCEDURA PER LA PULIZIA AUTOMATIZZATA
_ Quando si utilizza il lavapistole automatico, seguire attentamente il
manuale fornito con l'apparecchiatura. Prima di procedere alle opera-
zioni di pulizia assicurarsi di scaricare l'aria dai passaggi aria della
pistola.
_ Utilizzate esclusivamente un liquido detergente, adatto per l'uso con il
lavapistole
_ Assicurarsi di asciugare immediatamente l'apparecchiatura dopo l'uso.
_ Non lasciar stazionare le pistole nel lavapistole, dopo il lavaggio.
Il detergente potrebbe danneggiare le guarnizioni e causare corrosioni
all'interno del corpo pistola.
_ Non lasciar immersa la pistola nel solvente.
_ Collegare correttamente a terra l'apparecchiatura. L'utilizzo di liquidi
detergenti con vernici a base acqua, può aumentare il livello del PH, spe-
cialmente dopo diversi lavaggi.
Sostituire regolarmente il liquido detergente per non alterare le prestazioni
e la qualità del prodotto.
_ Assicurarsi di non superare mai il livello di PH del liquido detergente.
Livello PH : 6.0~8.0 (solo durante il lavaggio)

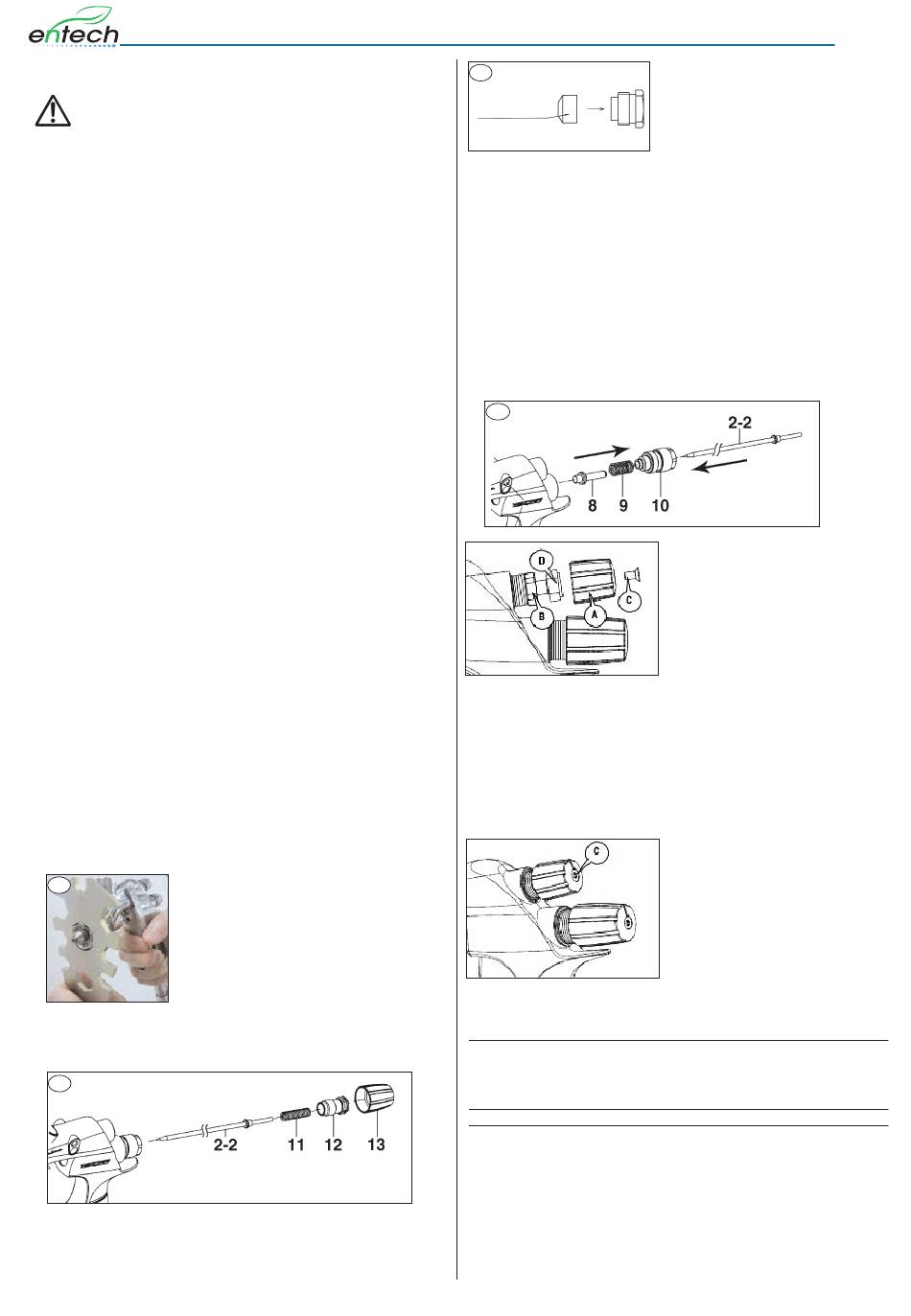

5.3 PROCEDURA DI SMONTAGGIO
_ Pulire sempre i passaggi vernice prima dello smontaggio della pistola
a
c. Rimuovere il dado regolazione astina (13) la regolazione astina (12) e la
molla astina (11), estraendo la molla ed il set astina (2-2), dal retro della
guida regolazione astina (10) ancora montata nel corpo pistola (4).
c
d. La regolazione del set guarnizione astina (3),deve sempre essere effettua-
ta con l'astina (2-2), montata e nel seguente modo: chiudere manualmen-
te per una rotazione di circa 60 gradi, e successivamente stringere con
l'apposita chiave.
5
a. Rimuovere l'ugello materiale (2-1),
mentre l'astina(2-2) rimane tirata
(premendo il grilletto), per protegge-
re la sede dell'astina.
b. Rimuovere il set astina (2-2). (solo
se strettamente necessario)
d
Pezzo di plastica
Bianco
impedimento al movimento del set astina (2-2), con conseguente perdita
di vernice dall'estremità dell'ugello materiale (2-1).
_ Regolate con cautela il set guarnizione astina (3) azionando il grilletto e
controllando il movimento del set astina (2-2).
- Se l'avvitamento risultasse ancora eccessivo, ripetete nuovamente l'opera-
zione.
e. Assemblaggio valvola aria, assemblare la valvola aria (8), la molla valvo-
la aria (9) e la guida regolazione astina (10) insieme. Quindi inserire il set
astina (2-2) nella guida regolazione astina (10), introdurre l'insieme nel
corpo pistola (4) ed avvitare la guida regolazione astina (10).
- Se si tenta di inserire la molla valvola aria (9) e la valvola aria (8) nel cor-
po pistola (4) senza l'astina (2-2), la valvola aria (8) non potrà essere fis-
sata correttamente e la guarnizione all'interno della guida regolazione asti-
na (10) verrà danneggiata.
e
FIG. 1
antiorario il dado esagonale (D)della regolazione, per aprirla completamen-
te e svitare con l'apposita chiave il lato esagonale (B) ruotandolo in senso
antiorario.
- Per riassemblare la regolazione del ventaglio (5) e/o la regolazione aria
(15), procedere nel modo inverso.
IMPORTANTE: Prima riassemblare la reg. del ventaglio e/o dell'aria assi-
curatevi, che queste operazioni vengano effettuate sempre con la regola-
zione (A) completamente aperta (Fig.1).
FIG. 2
5.4 ISPEZIONI & SOSTITUZIONI STANDARD
PARTI DA CONTROLLARE
a. Ogni foro di passaggio dell'ugel- Sostituire se schiacciati o deformati.
lo aria (1) e dell'ugello materiale
(2-1).
b. Guarnizioni ed O'ring.
c. Perdite dalle sezioni delle sedi Sostituire se le perdite non si arre-
tra l'ugello materiale (2-1) e
l'astina (2-2).
Quando rimuovete il set guarnizione asti-
na (3),assicuratevi di non lasciare il pez-
zo di plastica, del set guarnizione astina
(3), dentro il corpo pistola.
- Un avvitamento eccessivo del set guar-
nizione astina (3) può provocare un
f. Smontaggio della regolazione del
ventaglio (5) e/o della regolazione
aria (15).Per disassemblare la regola-
zione ventaglio (5) e/o la regolazione
aria (15), innanzi tutto svitare la vite a
testa svasata T10 (C) e rimuovere il
dado di regolazione (A) estraendolo
con cautela come illustrato in Fig.1.
Quindi ruotare manualmente in senso
ATTENZIONE: quando reinserite il dado
(6) sulla regolazione (B), e prima di
avvitare la vite a testa svasata T10 (C),
verificate che sia premuto fino a coprire
completamente il lato del dado esagona-
le della regolazione stessa (Fig.2).
PARTI DA SOSTITUIRE
Sostituire se deformate od usurate.
stano anche dopo, che il set ugello
materiale (2-1) ed il set astina (2-2)
sono stati completamente puliti. Se
sostituite solo l'ugello (2-1) e l'asti-
na (2-2) verificate il corretto accop-
piamento di entrambi ed accertatevi
che non vi siano eventuali perdite.
