6. PROBLEMI, CAUSE E RIMEDI
MANCATA FUORIUSCITA DI VERNICE
- Regolazione materiale (13)
non sufficientemente aperta.
- Foro ugello materiale (2-1)
ostruito.
- Filtro vernice ostruito.
- Antigoccia ostruito.
ATOMIZZAZIONE AD INTERMITTENZA
- Trafilamento d'aria dall'ugello
materiale (2-1).
- Trafilamento d'aria dalla guar-
nizione astina(3).
- Trafilamento d'aria dal raccordo Stringere.
tazza o dal raccordo tubo ver-
nice.
- Residui di vernice nell'ugello
aria (1).
DIFETTI DEL VENTAGLIO
- Ugello materiale (2-1) o ugello Pulire accuratamente.
aria (1) incrostati di vernice.
- Ugello materiale (2-1) o ugello Sostituire se necessario.
aria (1) danneggiati.
- Ugello materiale (2-1) allentato. Stringere.
- Viscosità vernice troppo
elevata o troppo bassa.
- La portata della vernice é
troppo elevata o troppo
bassa.
TRAFILAMENTO DELLA VERNICE
- Ugello materiale (2-1), set
astina (2-2) o corpo pistola
(4), incrostati, danneggiati o
usurati nella sede.
- Residui di vernice nell'ugello
aria (1).
- Dado regolazione astina
(13) allentato.
- Molla astina (11) usurata.
- Ugello materiale (2-1) allentato. Stringere.
- Set guarnizione astina (3) allen- Regolare, pulire o sosti-
tata, troppo stretta, sporca o
consumata.
TRAFILAMENTO D'ARIA DALL'UGELLO ARIA
- Valvola aria (8), sede valvola
aria (7) molla valvola aria (9),
sporche o danneggiate.
- L'O'ring della sede valvola aria Sostituire.
(7-1) è danneggiato o usurato.
Per lo smontaggio della Sede valvola aria_ pos. 7, utilizzare
*ATTENZIONE:
una chiave a brugola da 10 mm (non il tipo con testa sferica).
Per lo smontaggio del raccordo vernice_ pos. 4-1, utilizzare una chiave
a brugola da 8 mm.

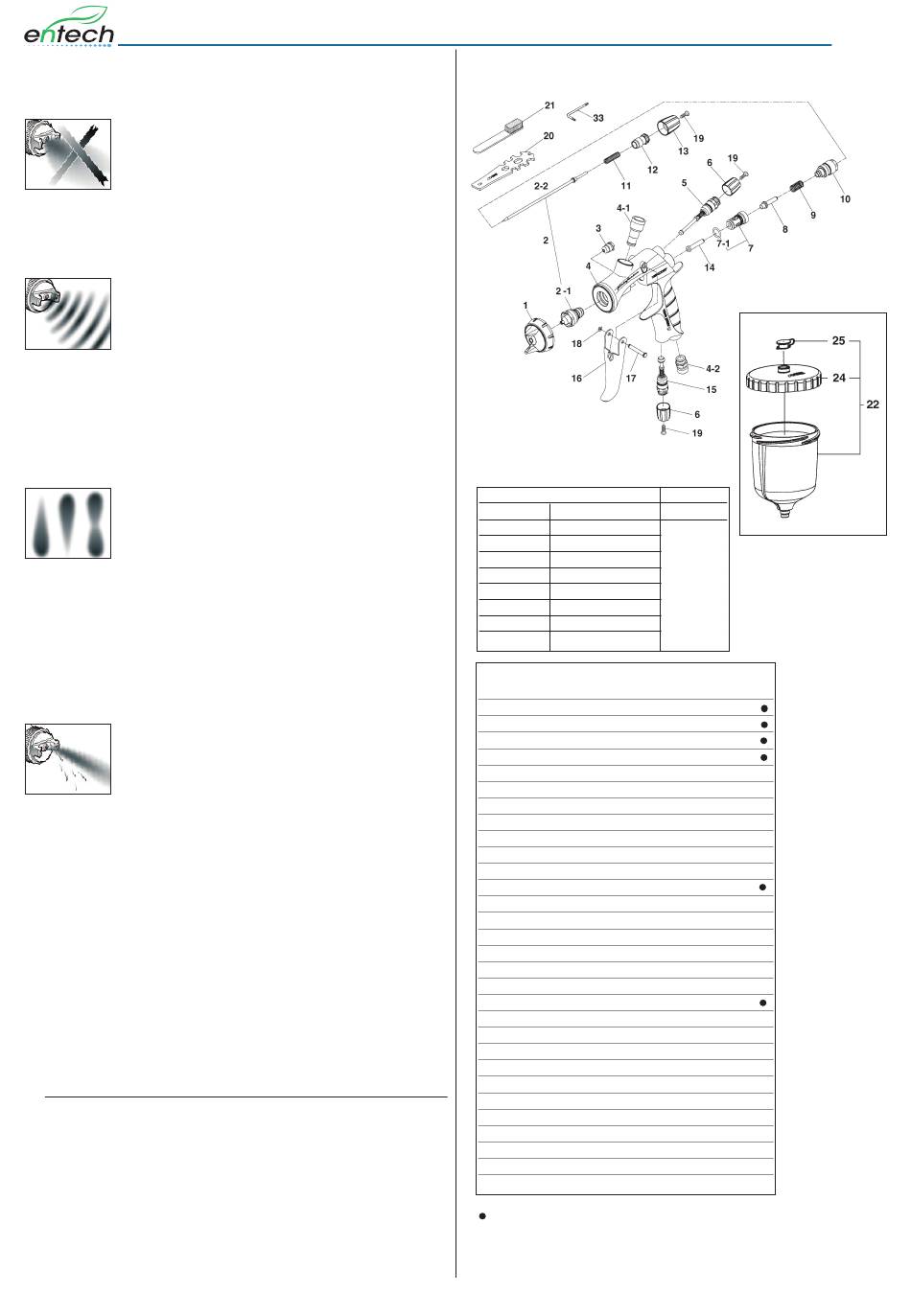

7. ELENCO PARTI DI RICAMBIO
Verificare e regolare.
Verificare e pulire.
Verificare e pulire.
Verificare e pulire.
Verificare, pulire e
sostituire se necessario.
Stringere.
Pulire.
Diluire la vernice o au-
mentare la viscosità.
Registrare la regolazione
astina (13), per ridurre
o aumentare la portata.
Pulire o sostituire se
necessario.
Pulire.
Regolare.
Sostituire.
tuire se necessario.
Pulire o sostituire se
necessario.
NOTA:
la, il nome del ricambio con il riferimento numerico, la sigla dell'ugello aria,
dell'ugello materiale e dell'astina.
COMBINAZIONE Set Ugello Materiale_Astina
Ugello materiale
ø
Misura
Sigla
1.2 ET
LS400/ ET12
1.3 ET
LS400/ ET13
1.4 ET
LS400/ ET14
1.5 ET
LS400/ ET15
1.2 ETS
LS400/ ETS12
1.3 ETS
LS400/ ETS13
1.4 ETS
LS400/ ETS14
1.5 ETS
LS400/ ETS15
DESCRIZIONE
Ugello aria
Set Ugello materiale + Astina
Ugello materiale
Astina
Set guarnizione astina
Corpo pistola
Raccordo materiale*
Raccordo aria
Set regolazione ventaglio
Dado di regolazione
Sede valvola aria*
O'ring
Valvola aria
Molla valvola aria
Guida regolazione astina
Molla astina
Set regolazione materiale
Dado di regolazione materiale
Stelo valvola aria
Set regolazione aria
Grilletto
Perno grilletto
Anello di tenuta
Vite a testa svasata (T10)
Chiave
Spazzolino
Tazza 600 cc
Coperchio
Tappo
Chiave Esagonale
Filtro (opzionale)
Le parti contrassegnate sono soggette ad usura.
In fase d'ordine si prega sempre di specificare, il modello della pisto-
IT
Tazza 600 cc
Astina
Sigla
20015
POS.
Pos. 1
Pos. 2
Pos. 2-1
Pos. 2-2
Pos. 3
Pos. 4
Pos. 4-1
Pos. 4-2
Pos. 5
Pos. 6
Pos. 7
Pos. 7-1
Pos. 8
Pos. 9
Pos. 10
Pos. 11
Pos. 12
Pos. 13
Pos. 14
Pos. 15
Pos. 16
Pos. 17
Pos. 18
Pos. 19
Pos. 20
Pos. 21
Pos. 22
Pos. 24
Pos. 25
Pos. 33
