HERKULES RM 90 Bedienungsanleitung Seite 12

E M
INSCHALTUNG ÄHWERK
Der Mähwerkshebel kuppelt den Mähwerksantrieb und schlatet so das Mähwerk ein. (2). Drücken Sie
den Hebel nach vorn, um das Mähwerk einzuschalten. Drücken Sie den Hebel nach hinten, um das
Mähwerk auszuschalten.
Prüfen Sie vor dem Einschlaten, dass der Hebel der Schnitthöhenverstellung sich nicht in der
Transportstellung befindet.
Beim Verlassen der Maschine fixieren Sie die Feststellbremse, schalten Sie das Mähwerk aus und
entfernen Sie den Zündchlüssel.
G -B
ETRIEBE YPASS

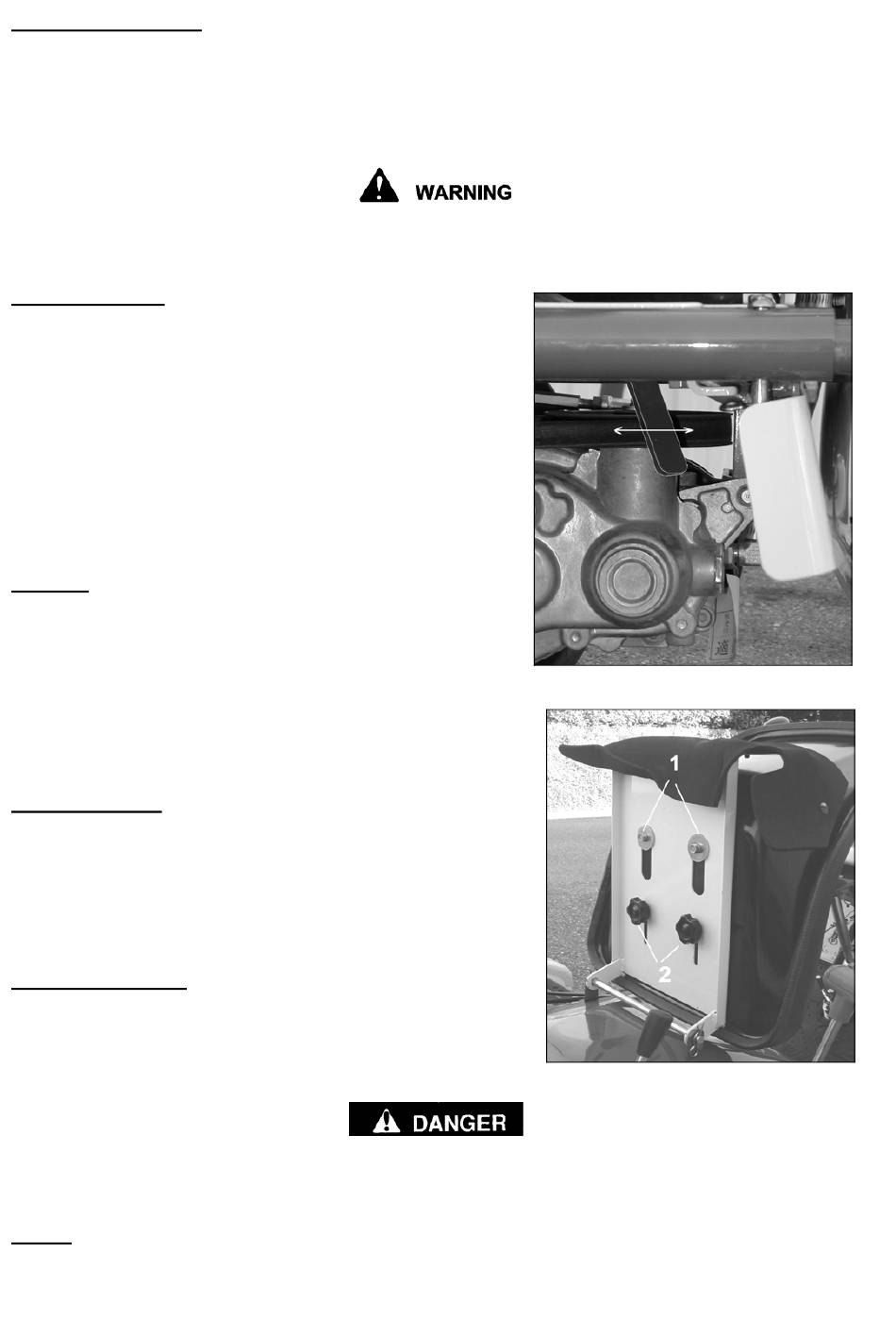

Dieser Hebel kann betätigt werden, wenn die Maschine ohne
Einsatz der Motorkrft bewegt, also geschoben werden soll.
Der Hebel befindet sich an der hinteren linken Seite des
Getriebes. Stellen Sie den Hebel des Fahrantriebes auf
« N » und drücken Sie den Bypass-Hebel nach vorn (
- Benutzen Sie diese Funktion nur für kürzeste Strecken
und schieben Sie nur langsam.
- Nur Benutzen, wenn der Motor ausgeschaltet ist.
L
ENKRAD
Mit dem Lankrad bestimmen Sie die Fahrtrichtung der
Maschine. Drehen Sie das Lenkrad nach links, um nach links
zu fahren, drehen Sie nach rechts, um nach rechts zu
fahren. Das Lenkrad ist höhenverstellbar. Hierzu die
Schraube lösen (3, Figur 4). Stellen Sie die gewünschte
Höhe ein und ziehen Sie die Schraube gewissenhaft laut
Tabelle der Anzugsmomente in dieser Beschreibung an.
S
ITZVERSTELLUNG
Lösen Sie die Schrauben (1 und 2) nur leicht. Nun kann der
Sitz auf die gewünchte Position nach vorn oder hinten
verschoben werden. (
Stellen Sie die gewünschte Position ein und ziehen Sie die
Schraube gewissenhaft laut Tabelle der Anzugsmomente in
dieser Beschreibung an.
S
TEINSCHLAGSCHUTZ
Die Steinschlagschutze (
Transport auf Anhängern o.ä. gelöst werden. Im Betrieb
müssen sie wieder in Ihrer ursprünglichen Posotion befestigt
werden.
Die Steinschlagschutze müssen vor dem betrieb sicher mit den zugehörigen Schrauben und
Muttern befestigt sein. Nehmen Sie den Mähbetrieb nicht auf, wenn ein Steinschlagschutz
nicht richtig befestigt ist, da sonst ungewollt Gegenstände herausgeschledert werden können.
M
OTOR
Lesen Sie das beiliegende Handbuch des Motornherstellers und befolgen Sie dessen Anweisungen.
Herkules RM 90 german
WICHTIG
).
Figure 7
und
Figur 1 Figur 2
).
Figur 6
) können für den
12
Figur 6
Figure 7
