- Seite 1 Bedienungsanleitung Herkules RM 90 Stand/Version: 01/2007...
-
Seite 2: Einführung

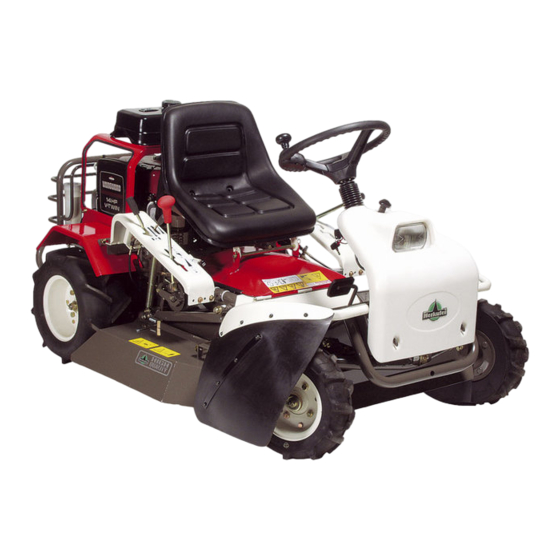

Einleitung Sehr geehrter Kunde, Sie haben sich für einen HERKULES Aufsitzgestrüppmäher RM 90 entschieden. Wir möchten uns bei Ihnen für das entgegengebrachte Vertrauen bedanken. Damit Sie lange Freude mit Ihrem Gerät haben, bitten wir Sie, die Bedienungsanleitung vor der Inbetriebnahme sorgfältig durchzulesen. -
Seite 3: Inhaltsverzeichnis
INHALT EINFÜHRUNG..............................2 INHALT ................................3 TECHNISCHE DATEN ............................4 CHECK-LISTE ..............................4 SICHERHEITSVORSCHRIFTEN ........................5 BESCHREIBUNG DER BAUTEILE........................7 SICHERHEITSAUFKLEBER ..........................8 BEDIENUNG..............................10 BETRIEB................................14 WARTUNG ...............................17 FEHLFUNKTIONEN IM BETRIEB UND DEREN ABHILFE ................22 TABELLE DER ANZUGSMOMENTE (Nm)......................22 GARANTIE................................23 Herkules RM 90 german... -
Seite 4: Technische Daten
950 mm CHECK-LISTE Hinweise für den Fachhändler Die Montage und erste Inbetriebnahme wird durch den HERKULES Fachhandelspartner durchge- führt. Auch hierbei sind die Bedienungsanleitung sowie sämtliche Sicherheitsvorschriften zu beach- ten. Vor Übergabe der Maschine müssen die folgenden Punkte überprüft werden. -
Seite 5: Sicherheitsvorschriften
15. Kraftstoff nicht bei heißem Motor einfüllen. Darauf achten, dass kein Benzin verschüttet wird. Beim Umgang mit der Maschine nicht rauchen! Beim Umgang mit Kraftstoff ist besondere Sorgfalt geboten. Kraftstoff ist feuergefährlich (Rauchverbot). Verwenden Sie zum Eingießen einen Trichter. Herkules RM 90 german... - Seite 6 Fachwerkstatt überprüfen zu lassen. Es dürfen nur Original- Ersatzteile montiert werden, die für den Mäher vorgesehen und mit dem Namen oder Zeichen des Herstellers gekennzeichnet sind. 19. Die Motordrehzahl darf aus Sicherheitsgründen den laut Typenschild angegebenen Wert nicht übersteigen. Herkules RM 90 german...
-
Seite 7: Beschreibung Der Bauteile
LINKS Schnitthöhenverstellung Tankverschluss HINTEN Lenkrad Kraftstofftank Öltank Getriebe Zündschlüssel Gashebel Batterie Angetriebene Hinterräder Pedal Parkbremse Messerschutz rechts Vorderräder (Steuerbar) HebelFahrantrieb Figur 1 HINTEN Motorabdeckung Schalldämpfer Einschaltung Messer Schnitthöhenverstellung VORNE Batterie Fixierhebel Parkbremse Messerschutz links Figur 2 Herkules RM 90 german... -
Seite 8: Sicherheitsaufkleber
SICHERHEITSAUFKLEBER Auf Ihrem HERKULES RM 90 sind Warn- und Gefahrenhinweise durch Bildzeichen ersetzt. Bitte prä- gen Sie sich die Bedeutung der Bildzeichen ein, sie dienen Ihrer Sicherheit. Sind diese Bildzeichen beschädigt oder nicht mehr vorhanden, darf die Maschine nicht in Betrieb gesetzt werden. Beschädig- te oder fehlende Bildzeichen sind umgehend zu ersetzen. - Seite 9 Umständen mit der Hand oder anderen den Sicherheitshinweisen vertraut zu machen. berühren. Verbrennungsgefahr Körperteilen unter den Rand oder unter das Mähergehäuse kommen. Vorsicht: Im Betrieb können Fremdkörper Mähergehäuse heraus geschleudert werden. Dritte während des Mähbetriebes fernhalten. Herkules RM 90 german...
-
Seite 10: Bedienung
Motordrehzahl bis hin zum Leerlauf zu senken. Im Arbeitseinsatz sollte die Maschine stets mit Maximaler Drehzahl betrieben werden. (Figur 3). ALTSTARTEINRICHTUNG Siehen Sie den Knopf heraus, um den kalten Motor zu starten. Nach dem Warmlaufen führen Sie ihn wieder zurück. (Figur 3). Herkules RM 90 german... -
Seite 11: Hebel Differentialsperre
Schnitthöhe. Transportstellung kann Hebel Einschalten des Mähwerks (1) nicht benutzt werden. (Figur 5). Figur 5 Bei niedriger Schnitthöhe wird mehr Motorkraft benötigt. Die Gefahr des Aufmähens ist höher und Öbjekte können aus dem Mähwerk herausgeschleuder werden. Herkules RM 90 german... - Seite 12 Muttern befestigt sein. Nehmen Sie den Mähbetrieb nicht auf, wenn ein Steinschlagschutz nicht richtig befestigt ist, da sonst ungewollt Gegenstände herausgeschledert werden können. OTOR Lesen Sie das beiliegende Handbuch des Motornherstellers und befolgen Sie dessen Anweisungen. Herkules RM 90 german...
- Seite 13 Sollte der Motor nach 10 Sekunden noch nicht gestartet sein, warten Sie mindestens 30 Sekunden bevor zu den Starter erneut betätigen. ICHERHEITSSCHALTER Ihr Herkules RM 90 ist mit Sicherheitsschaltern ausgestattet : • Der Motor kann nur gestartet werden, wenn das Mähwerk ausgeschaltet und die Fußbremse voll betätigt ist.
-
Seite 14: Betrieb
Schneiden von niedrigem bis hin zu hohem Gras. Sie darf zu keinem anderen Zweck eingesetzt werden. Der HERKULES RM 90 darf nicht zum Transport von Gegenständen oder Personen benutzt werden, da Unfälle oder Beschädigungen an der Maschine die Folge sein können. -
Seite 15: Das Mähen
• Stellen Sie den Hebel des Fahrantriebes auf « N ». • Drehen Sie den Zündschlüssel auf <<Stop>> und ziehen Sie ihn ab. • Fixieren Sie die Feststellbremse und schließen Sie den Benzinhahn Parken Sie die Maschine niemals am Hang. Parken Sie nur auf ebenen Flächen. Herkules RM 90 german... -
Seite 16: Transport
Reinigen Sie die Maschine gewissenhaft. Schleifen Sie Roststellen ab und lackieren Sie die Stellen neu. Prüfen Sie auf beschädigte Bauteile und ersetzen Sie diese. Führen Sie die Wartung laut diesem Handbuch durch. Lagern Sie die Maschine an einem geschlossenen gut belüfteten, trockenen Ort. Entfernen Sie den Zündschlüssel. Herkules RM 90 german... -
Seite 17: Wartung
Kraftstoff (Figur 12) Prüfen Sie den Kraftstoffstand. Bei vollem Tank zeigt die Anzeige « F » , bei leerem Tank « E ». Prüfen Siel, ob der Tankdeckel vor Motorstart gut verschlossen ist. Verwenden Sie bleifrein Normalkaftstoff. Herkules RM 90 german... - Seite 18 Prüfen Sie den Flüssigkeitsstand der Batterie. Der Füllstand muss zwischen Min und Max liegen. Bei Bedarf destiliertes Wasser nachfüllen. Vorsicht vor Funkenbildung oder Feuer beim Arbeiten mit der Batterie. Glut, Feuer und offenes Licht von der Batterie fernhalten. Explosionsgefahr! Figur 14 Herkules RM 90 german...
- Seite 19 Schmierung : Alle Beweglichen Teile müssen regelmäßig (spätestens alle 30 Betriebsstunden) gefettet oder geschmiert werden. Die wichtigsten Schmierstellen entnehmen Sie bitte der folgenden Abbildung. (Figur 15, Figur 16, Figur 17.) Figur 16 Figur 15 Figur 17 Herkules RM 90 german...
- Seite 20 Falsche Keilrimenspannung kann den Kleiriemen schnell zerstören. Lassen Sie die Riemenspannung regelmäßig von Ihrem Fachhändler überprüfen. Überprüfen Sie den Keilriemen regelmäßig auf Verschleiß oder Beschädigungen. Tauschen Sie den Keilriemen in einem solchen Fall aus. Schraubverbindungen : Prüfen Sie regelmäßig alle Schraubverbindungen auf festen Sitz. Herkules RM 90 german...
- Seite 21 ⊕ Batterie Ladezustand prüfen ⊗ Gashebel Funktion prüfen ⊕ Messer Schraubverbindungen gewissenhaft überprüfen, beschädigte Bauteile austauschen ⊕ Messereinschaltung Einstellung & Funktion prüfen ⊕ Messerbremse Einstellung prüfen Keilriemen Messerantrieb Zustand und Einstellung prüfen Motor Siehe Handbuch Motorenhersteller Herkules RM 90 german...
-
Seite 22: Fehlfunktionen Im Betrieb Und Deren Abhilfe
TABELLE DER ANZUGSMOMENTE (Nm) Durchmesser Größe Bezeichnung auf dem Schraubenkopf der Schraube(mm) Werkzeug (mm) 10.9 12.87 18.11 21.5 31.5 26.6 37.4 43.5 71.71 149.5 Hier werden zu allen Vorhandenen Verschraubungen die entsprechenden Anzugsmomente in (Nm) angegeben. Herkules RM 90 german... -
Seite 23: Ce-Konformitätserklärung
Garantie Neben den jeweils gültigen gesetzlichen Gewährleistungsbestimmungen erhalten Sie auf Ihren Her- kules RM 90 eine Garantie. Die Garantiebestimmungen entnehmen Sie bitte dem beiliegenden Servi- ce Checkheft, das alle wichtigen Hinweise zu den HERKULES-Garantiebedingungen enthält. Ebenso können in das Service-Checkheft alle Inspektionen eingetragen und somit dokumentiert werden.
