Bedienungsanleitung
Herkules RM 85
Stand/Version: 04/01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HERKULES RM 85

Inhaltszusammenfassung für HERKULES RM 85

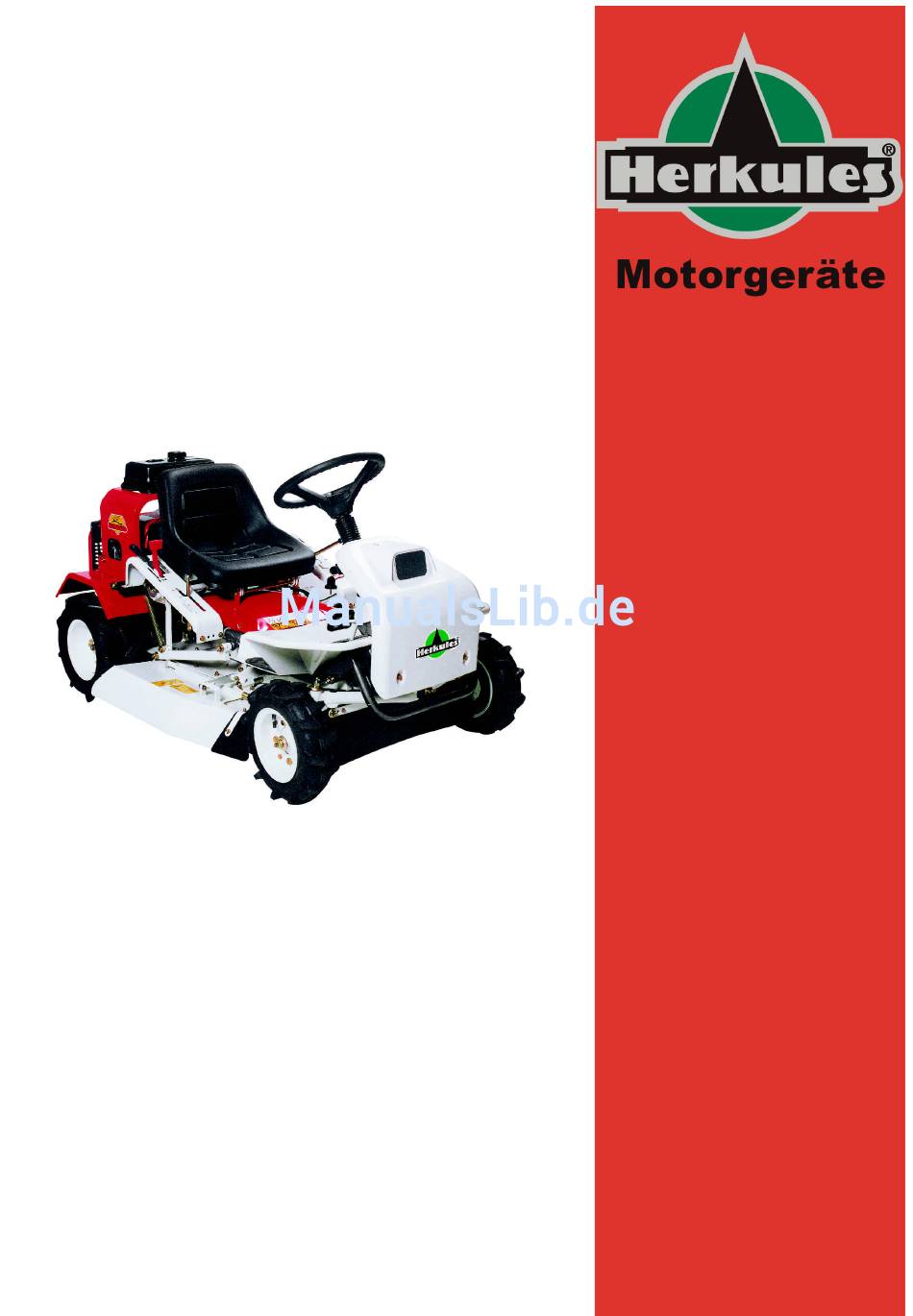

  • Seite 1 Bedienungsanleitung Herkules RM 85 Stand/Version: 04/01...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis „G “ ....................3 ICHERHEITSVORSCHRIFTEN RUNDREGELN 1.1.1 Das Fahren ...............................3 KUNDENDIENST............................3 BESCHREIBUNG DER BEDIENELEMENTE..................4 INBETRIEBNAHME ............................5 ..........................6 TARTEN DER ASCHINE ............................6 OTOR ABSTELLEN ..........................6 AHREN MIT DER ASCHINE ........................6 USCHALTEN DES ÄHWERKES ........................6 INSTELLEN DER CHNITTHÖHE ......................6 ÖHENVERSTELLUNG DES ENKRADES ............................6 AHREN AN ÄNGEN...

  • Seite 3: Sicherheitsvorschriften „Grundregeln

    Bei Inspektionen, Einstellungen oder beim Abdecken, stellen Sie sicher, daß sowohl Auspuff als auch der Motor kalt sind, um Verbrennungen zu vermeiden. Wechseln Sie die Messerbremse sicherheitshalber jeweils nach 100 Betriebsstunden. Telsnig Forst-& Gartentechnik; Dörnbergstr.27-29; 34233 Fuldatal; Tel.0561-98186-0; Fax:0561-98186-26 e-mail: info@telsnig.de; www.herkules-garten.de...

  • Seite 4: Beschreibung Der Bedienelemente

    3 Beschreibung der Bedienelemente...

  • Seite 5: Inbetriebnahme

    1. Hebel Schnitthöhenverstellung Zum Verstellen der Schnitthöhe Position Schnitthöhe (mm) MOVE (Fahren) 2. Zündschloß Zum Starten des Motors Zündschlüssel einstecken und nach rechts drehen. Sobald der Motor läuft, Zündschlüssel loslassen. Zum Abschalten des Motors den Zündschlüssel nach links drehen. 3. Pedal Kupplung/ Bremse Durch halb durchdrücken des Pedals kuppeln Sie aus, durch gänzliches durchdrücken des Pedals kuppeln Sie aus und betätigen die Scheibenbremse.

  • Seite 6: Starten Der Maschine

    4.1 Starten der Maschine ♦ Setzen Sie sich auf den Sitz (Sitzkontaktschalter) ♦ Treten Sie das Kupplung-/Bremspedal ganz durch bzw. mit dem Arretierhebel arretieren. ♦ Achten Sie darauf, dass das Mähdeck ausgeschaltet ist. ♦ Stellen Sie die Schnitthöhenverstellung auf die „MOVE“ Position. ♦...

  • Seite 7: Wartung Und Pflege

    5 Wartung und Pflege 5.1 Reinigung des Traktors Nach jedem Gebrauch der Maschine sollten Sie diese gründlich reinigen. Beachten Sie bitte folgende Punkte: Motor: Der Motor darf nicht mit einem Hochdruckreiniger bzw. Wasser abgespritzt werden Eindringendes Wasser kann Probleme verursachen. Nach dem Reinigen der Maschine sind alle beweglichen Teile abzuschmieren bzw.

  • Seite 8: Bowdenzüge

    5.5 Bowdenzüge 5.5.1 Fahrkupplung ♦ Lösen Sie den Arretierhebel vom Brems-/Kupplungspedal und lassen Sie das Pedal langsam kommen. ♦ Nach einem Weg von 70-90mm sollte die Keilriemenkupplung greifen. ♦ Sollte dies nicht der Fall sein, gehen Sie bitte wie folgt vor: ♦...

  • Seite 9: Messerkupplung

    5.5.4 Messerkupplung Sie können die Funktion der Messerkupplung durch verstellen der Verstellmutter korrigieren. ♦ Sollte bei eingeschaltetem Messerantrieb das Messer nicht anlaufen bzw. der Keilriemen rutschen, müssen Sie die Verstellmutter in Richtung „B“ verstellen. ♦ Wenn das Messer bei abgeschaltetem Messerantrieb noch weiterläuft bzw.

  • Seite 10: Sicherheitsschalter (Kupplung/Bremspedal, Schnitthöhenverstellung)

    Tip: Das Messer kann sich auf trockenem, sandigem Boden schneller abnutzen und sollte dann öfter nachgeschärft werden. Wir empfehlen, immer ein Ersatzmesser/Klingen sowie einen Schraubensatz zur Hand zu haben. 5.6 Technische Daten Modell HERKULES/OREC RM85 Länge x Breite x Höhe (mm) 1600x 930x 900 Schnittbreite (mm) Messer Messer mit zwei pendelnd aufg.

  • Seite 11: Standard Verschleißteile

    5.7 Standard Verschleißteile Bezeichnung Ersatzteilnummer Menge Messerklinge 80-1483-821-00 Messerbalken 80-1483-817-00 Messerschraubenset 80-1483-835-00 Buchse (Messerklinge) 80-1483-818-00 Schraube M14x34 (Messerklinge) 80-1483-839-00 Scheibe 14x30x3.2 (Messerklinge) 83-1483-329-00 Federring 14 (Messerklinge) 89-1750-140002 Mutter M14(Messerklinge) 89-1658-140042 Sicherungsblech für M14(Messerklinge) 80-1487-837-00 Splint3x25 89-2120-300252 Keilriemen (Fahrantrieb) 89-6133-002900 Keilriemen (Messerantrieb) 89-6123-007502 Bowdenzug (Messerkupplung) 83-1481-947-00...

  • Seite 12: Fehlersuchplan Motor

    5.9 Fehlersuchplan Motor: Problem Ursache Abhilfe Anlasser funktioniert nicht Kupplung/Bremspedal ist nicht Das Pedal betätigen oder die betätigt oder falsch eingestellt. Einstellung korrigieren. Der Bediener befindet sich nicht auf Auf den Sitz setzen dem Sitz. Das Mähdeck ist nicht korrekt Mähdeck ausheben, Schalterstellung ausgehoben (Transportstellung), überprüfen, Schalter austauschen...

  • Seite 13: Eg-Konformitätserklärung

    OREC Co., Limited 548-22 Hiyoshi, Hirokawa-cho Yame-gun Fukuoka Pref., 843-01 Japan erklären auf eigene und alleinige Verantwortung, daß die folgenden Maschine Kategorie Aufsitz-Allesmäher Handelsmarke HERKULES/ OREC Modell RM-85 mit den folgenden gesetzl., Bestimmungen übereinstimmen: Richtlinie 89/392 CEE modifieziert EN292-2: 1991 Ort und Datum der Ausstellung OREC Co., Limited...
