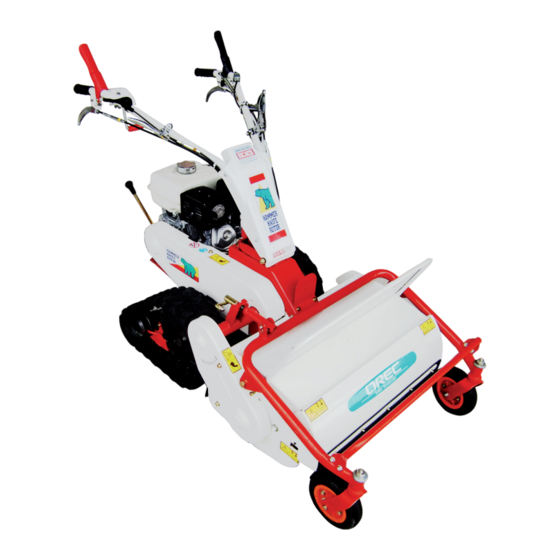

HERKULES HR 662 Bedienungsanleitung
Schlegelmäher
Vorschau ausblenden
Andere Handbücher für HR 662:
- Bedienungsanleitung (28 Seiten) ,
- Bedienungsanleitung (26 Seiten)
Verwandte Anleitungen für HERKULES HR 662
Inhaltszusammenfassung für HERKULES HR 662
- Seite 1 Bedienungsanleitung HR 662 / HR 801A Schlegelmäher Stand/Version 10/2007 Lesen sie diese Anleitung sorgfältig durch bevor sie mit der Maschine arbeiten. Und bewahren sie die Anleitung sicher für spätere Fragen auf.
-
Seite 2: Einführung
Dieses Gerät sollte ausschließlich für das Mähen von Grünanlagen verwendet werden. Gewährleistung und Wartung Die Gewährleistung des den HR 662 / HR 80A beschränkt sich auf 2 Jahre nach dem Kauf. Bei Problemen, Schäden oder Unfällen fragen Sie Ihren Händler. -
Seite 3: Inhaltsverzeichnis
Inhalt Vorwort ......................2 Technische Daten ....................3 Prüfliste ......................4 Sicherheitsregeln ....................4 Wo ist Was ......................6 Sicherheitsaufkleber ................... 7 Bedienung ......................9 WARTUNG ...................... 14 FAQ's......................22 Drehmomente (nm) ..................19 CE ........................22 CE ........................23 Vibrationen...................... -
Seite 4: Prüfliste
Prüf Liste ANWEISUNG FÜR DEN HÄNDLER Die Montage und Einstellung aller Bowdenzüge muss durch den Autorisierten Fach- • händler erflogen Lesen sie diese Anleitung sorgfältig durch, ebenso beachten sie die Sicherheitsre- • geln. Prüfliste vor Auslieferung Prüfen sie ob alle Abdeckungen vorhanden sind und fest verschraubt sind. •... - Seite 5 • Es ist Streng Verboten Personen oder Tiere mit der Maschine zu befördern. Niemals am Hang Ruckartig bremsen oder beschleunigen. Die Maschine Niemals an • oder auf Treppen verwenden. Reduzieren sie die Geschwindigkeit am Hang oder in • Kurven sie könnten die Kontrolle verlieren. Seien sie Vorsichtig wenn sie Gräben überqueren.
-
Seite 6: Wo Ist Was
Wo ist Was Hinten Rechts Rechter Blade clutch Lenkhebel lever Holmverstellung Gasgriff Rechts Links Holm verstellung Fahrhebel höhe Linker Lenkhebel Vorgelege Langsam Schnell Gangwahl hebel Kraftstoff tank Luftfilter Starter Kraftstoff Bild1 hahn Vorne Links... -
Seite 7: Sicherheitsaufkleber
Sicherheitsaufkleber Ersetzen sie fehlende oder Defekte Aufkleber umgehend Achtung Tödliche Gase Achtung geschleuderte Achtung Heiße Teile Teile Achtung Quetschgefahr unter den Abdeckungen Keine Gliedmasen unter die Abdeckungen Achtung Abstand halten Bedienungsanleitung lesen Max. 15° Schräglage... - Seite 8 Bedienungsan Achtung geschleuderte Achtung Abstand Bedienungsanleitung leitung lesen Teile halten lesen Kerzenstecker ziehen Achtung Quetschgefahr unter den Abdeckungen Immer Schutzausrüstungen tragen Max. 15° Schräglage Ersetzen sie fehlende oder Defekte Aufkleber umgehend...
-
Seite 9: Bedienung
Bedienung FAHRHEBEL (1, B Drücken sie den Fahrhebel gegen den Holm um mit dem Gerät zu Fahren (1, Bild 2) Anhalten den Fahrhebel loslassen. MESSER EINSCHALTUNGSHEBEL (2&3 B Drücken sie zuerst den Hebel an der Holm (2, Bild 2,) dann ziehen sie den Hebel (3, Bild 2) Bild2 nach hinten. - Seite 10 Achtung Schalten sie die Getriebe nur im Stillstand der Maschine und im Motorleerlauf. FWD 1 Stellung Getriebe GASGRIFF (4, B Ziehen sie den Gasgriff nach oben so läuft der Motor im Leerlauf. Drücken sie den Hebel nach unten läuft der Motor mit Vollast. Die Maschine nur mit Vollgas betreiben.
-
Seite 11: Holm Einstellung (8, Bild 7)
HOLM EINSTELLUNG (8, B Drücken sie den Hebel (8, Bild 7) um die Höhe des Holmes einzustellen. Drücken = hoch und Runter Drücken sie den Hebel nach Rechts oder Links können sie den Holm nach Rechts oder Links schwenken. Diese Funktion ist hilfreich wenn sich am Hang oder an Wänden oder Bäumen und Büschen arbeiten. -
Seite 12: Anhalten Der Maschine
TARTEN DES OTORS Drehen sie den Kraftstoffhahn in Position "ON". • Prüfen ob das Messer ausgeschalltet ist, und der Schalthebel sich in Neutral Position • befindet. Wenn der Motor Kalt ist schließen sie den Choke wenn der Motor warm ist öffnen •... -
Seite 13: Transport
LAGERUNG DER MASCHINE Reinigen sie die Maschine gründlich. Benutzen sie Ausbesserungsfarbe für Roststellen. Erneuern sie Fehlende bzw. Fehlerhafte teile. Führen sie ggf. die Wartung gemäß Wartungsplan durch. Lagern sie die Maschine an einem trockenen Ort. Führen sie dem Kraftstoff einen Zusatz zu damit er nicht altert, entfernen sie den Zündkerzenstecker. TRANSPORT Prüfen sie ob die Messer nicht eingeschaltet sind. -
Seite 14: Wartung
Händler durchgeführt werden. Wenn Probleme auftreten wenden sie sich an den Händler. • Eine Händlersuche finden sie unter • www.herkules-garten.de Tägliche Wartungsarbeiten bevor der Motor gestartet wird Figure 9 Getriebeölstand : Prüfen über den Verschlusssopfen (1 Bild 9). • Öl muss unterhalb der Kante stehen. -
Seite 15: Luftfilter
Luftfilter Lösen sie die 2 Klammern (1 Bild 17). Blasen sie den Papierfilter 2 aus, erneuern • sie ihn wenn er zu schmutzig ist umgehend. • Säubern sie den Schaumstofffilter mit Seifenwasser und ölen sie ihn anschließend mit Öl ein. Motor Siehe mitgelieferte Anleitung von Kawasaki Messer und Messerhalter... -
Seite 16: Keilriemeneinstellung
Antriebsbowdenzüge (1, Bild 18) Wenn Maschine nicht fährt oder Keilriemen durchrutscht Fahrhebel gedrückt ist stellen sie die Bowdenzüge wie folgt ein. Lösen sie die Sicherungsmutter (A, Bild 18, 1) und stellen mit der Mutter B den Bowdenzug Länger. Testen sie die Maschine ggf. Wiederholen sie die Einstellung. - Seite 17 Montieren sie die Keilriemenabdeckung wieder mit den 3 Schrauben. • Keilriemen von der Zwischenwelle zur Messerwelle Stoppen Motor entfernen • Zündkerzenstecker. Lösen sie die 2 Schrauben der Keilriemenabdeckung. • Drücken sie mit dem Finger (F, Bild 21) der Keilriemen • muss sich 3 bis 5 mm bewegen.
-
Seite 18: Wartungsübersicht
Wartungsübersicht Fragen sie ihren Händler ⊕ Wartung bevor der Motor gestartet wird ⊗ Wartung nachdem der Motor gestartet wurde Ersten Alle Alle 300 Täg- Was zu Prüfen Prüfung Std. oder lich Std. Std. Jährlich Messerkeilriemen Spannung Beschädigung Kraftstoff Auftanken ⊕ Kraftstoffhahn ⊕... -
Seite 19: Drehmomente (Nm)
PROBLEM Ursache ÖSUNG Motor startet nicht Kein Kraftstoff Auftanken Motor startet nicht Batterie leer Aufladen oder Erneuern Motor startet nicht Sicherheitsschalter Schalter überprüfen Maschine fährt nicht Parkbremse gezogen Bremse lösen Fahrhebel nicht in Stellung Bewegen sie Hebel in Stellung Maschine hält nicht an Messerhebel nicht einge- Messer drehen sich nicht Hebel einschalten... - Seite 20 CONFORMITY CERTIFICATE I undersigned : OREC CO LTD 548-22 HIYOSHI HIROKAWA-MACHI YAME-GUN JAPON Certify that the mower : Class ……........internal combustion engi- ne..............Mark : ..............OREC................Type ..............HR662................4. Serial Identification (to be completed) : ....................5. Engine : Manufacturer .......………………….KAWASAKI…..……………………………………...……...
- Seite 21 Fonction : Managing director MEASUREMENT OF VIBRATIONS Mark : OREC Type : mower Type : HR 662 Engine : Kawasaki FE 250 D Speed during test : 3620 rpm ACCELEROMETER POSITION 100 mm of the end of handlebar (left 5,86...
-
Seite 22: Conformity Certificate
CONFORMITY CERTIFICATE I undersigned : OREC CO LTD 548-22 HIYOSHI HIROKAWA-MACHI YAME-GUN JAPON Certify that the mower : Class ……........internal combustion engi- ne..............Mark : ..............OREC................Type ..............HR801A................4. Serial Identification (to be completed) : ....................5. Engine : Manufacturer .......………………….KAWASAKI…..……………………………………...……... -
Seite 23: Vibrationen
complies with directive 98/37EC, 2000/14 EC and EN 12733. made at..Fukuoka..…..Date : ..... Signed : Haruhiko Imamura Fonction : Managing director MEASUREMENT OF VIBRATIONS Mark : OREC Type : mower Type : HR 801 Engine : Kawasaki FE 290 D Speed during test : 2940 rpm ACCELEROMETER POSITION 100 mm of the end of handlebar (left... -
