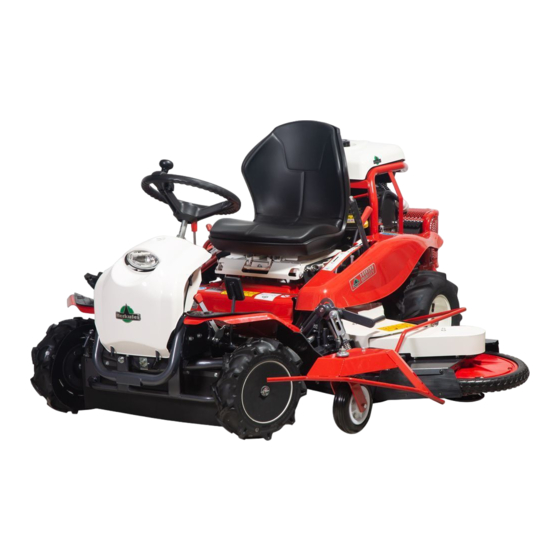

- Seite 1 BEDIENUNGSANLEITUNG Aufsitzgestrüppmäher – RMK151 Übersetzung der englischen Stand Nov. 2020 Bedienungsanleitung Version 1.0...
-
Seite 3: Vorwort
Vorwort Sehr geehrter Kunde, Sie haben sich für einen HERKULES Aufsitzgestrüppmäher – RMK 151 entschieden. Wir möchten uns bei Ihnen für das entgegengebrachte Vertrauen bedanken. Damit Sie lange Freude mit Ihrem Gerät haben, bitten wir Sie, die Bedienungsanleitung vor der Inbetriebnahme sorgfältig durchzulesen. -
Seite 4: Inhaltsverzeichnis
Inhalt Vorwort ....... 3 Position der Seriennummern ..... . . 3 Typenschild . -
Seite 5: Checkliste Zur Übergabe
Checkliste zur Übergabe Hinweise für den Fachhändler Die Montage und erste Inbetriebnahme wird durch den HERKULES Fachhandelspartner durchgeführt. Auch hierbei sind die Bedienungsanleitung sowie sämtliche Sicherheitsvorschriften zu beachten. Vor Übergabe der Maschine müssen die folgenden Punkte überprüft werden. Checkliste vor der Übergabe •... -
Seite 6: Sicherheitsvorschriften
Sicherheitsvorschriften Achtung Einige Abbildungen in dieser Anleitung zeigen die Maschine ohne Schutzeinrichtungen. Verwenden Sie die Maschine niemals ohne Schutzeinrichtungen! • Lernen Sie, wie Sie die Maschine im Notfall anhalten. • Diese Bedienungsanleitung ist sorgfältig durchzulesen und sich mit deren Inhalt vertraut zu machen. - Seite 7 • Verwenden Sie die Maschine nicht bei unsicheren Böschungen, Löchern oder Felsen. Sie könnten während der Manöver oder des Transportes gefährlich sein. • Seien Sie bei Hängen besonders vorsichtig. • Halten Sie sich fern von Hochspannungsleitungen und Hindernissen. Ein Kontakt mit einer Hochspannungsleitung kann zu Stromschlägen und sogar zum Tode führen.
-
Seite 8: Bauteile Der Maschine
Bauteile der Maschine Kraftstofftank Sitz Einschalthebel Mähdeck Schnitthöheneinstellung Seitenausleger gesperrt/offen Sperrhebel für Aushebung Tastrad für Seitenausleger Aushubhebel Laufrad für Seitenausleger Abb. 1 Lenkrad Vordere Abdeckung Differentialsperrhebel Geschwindigkeitsregelhebel Bremspedal Gashebel Geschwindigkeitsregelpedal Mähdeck Abb. 2... -
Seite 9: Sicherheitsaufkleber Rmk 151
Sicherheitsaufkleber RMK 151 Auf Ihrem HERKULES Aufsitzgestrüppmäher – RMK 151 sind Warn- und Gefahrenhinweise durch Piktogramme dargestellt. Bitte prägen Sie sich die Bedeutung der Piktogramme ein, sie dienen Ihrer Sicherheit. Sind diese Piktogramme beschädigt oder nicht mehr vorhanden, darf die Maschine nicht in Betrieb genommen werden. -
Seite 10: Sicherheitsaufkleber Rmk 151 Fortsetzung
Sicherheitsaufkleber RMK 151 Fortsetzung Vergiftungsgefahr. Das Vorsicht vor heißen Abgassystem des Gerätes setzt Oberflächen. giftige Gase frei. Den Motor Auspuffteile nicht berühren. Warnung vor feuergefährlichen niemals in geschlossenen Räumen Verbrennungsgefahr Stoffen starten. Abb. 4 Achtung Keilriemenantrieb Keine Füße oder Hände unter Von der Maschine Quetschgefahr das Mähdeck! -
Seite 11: Abmessungen Der Maschine
Abmessungen der Maschine 705mm 915mm 1470-1620 1895mm 1215mm 605mm 965mm Innerer Wendekreis Äußerer Wendekreis 2070mm 3900mm... -
Seite 12: Bedienelemente
Bedienelemente Geschwindigkeitsregelhebel Der Geschwindigkeitsregelhebel (Abb. 5 Pos. 1) wird verwendet, um mit der Maschine vorwärts oder rückwärts zu fahren und um die Maschine zu stoppen. Wenn der Hebel nach hinten in Richtung „R“ geschoben wird, so fährt die Maschine rückwärts. Wird der Hebel nach vorne in Richtung „F“... - Seite 13 Gefahr Überprüfen Sie, ob der Messerkupplungshebel ordnungsgemäß funktioniert. Die Messer dür- fen niemals dauerhaft eingeschaltet sein. Betreiben Sie die Maschine niemals, wenn die Messer dauerhaft eingeschaltet sind. Lassen Sie die Maschine vom Händler überprüfen, wenn der Mes- serkupplungshebel nicht richtig ein- oder ausgekuppelt ist. Warnung Stellen Sie beim Verlassen der Maschine sicher, dass die Feststellbremse angezogen ist, das Messer ausgeschaltet ist und der Zündschlüssel abgezogen ist.
-
Seite 14: Seitenausleger
Achtung Ziehen Sie immer den Zündschlüssel ab, wenn Sie die Maschine verlassen. Wenn der Motor gestoppt ist, prüfen Sie, ob sich der Schlüssel in Position „Stop“ befindet. Starten Sie den Motor nicht länger als 10 Sekunden. Wenn der Motor nach 10 Sekunden noch nicht angesprungen ist, warten Sie 30 Sekunden, bevor Sie den Startvorgang wiederholen. - Seite 15 Aushubhebel langsam nach außen und lassen Sie den Seitenausleger auf den Boden absinken. Sicherheitsschalter Der RMK151 ist mit Sicherheitsschaltern ausgestattet: • Um den Motor zu starten, schalten Sie die Messer aus, bringen das Mähdeck in die Transportposition und treten Sie das Bremspedal.
-
Seite 16: Bedienung
Sicherheitsvorschriften vertraut sein. Die bestimmungsgemäße Verwendung ist das Schneiden von niedrigem bis hin zu hohem Gras. Sie darf zu keinem anderen Zweck eingesetzt werden. Der HERKULES RMK 151 darf nicht zum Transport von Gegenständen oder Personen benutzt werden, da Unfälle oder Beschädigungen an der Maschine die Folge sein können. - Seite 17 Achtung Kinder und nicht eingewiesene Personen dürfen die Maschine nicht bedienen. Setzen Sie die Maschine nicht in Betrieb, wenn andere Personen in der Nähe sind. In der Nähe von Objekten, die von herausgeschleuderten Gegenständen beschädigt werden könnten, darf das Gerät nicht eingesetzt werden.
- Seite 18 Starten des Motors • Drehen Sie den Kraftstoffhahn in die Position „AN“. Zielpunkt Nehmen Sie auf dem Sitz Platz. • Stellen Sie sicher, dass das Messer ausgeschaltet Fahrtrichtung ist, der Schnitthöheneinstellhebel sich in der Transportposition befindet und dass sich der Schalthebel in Neutralstellung befindet.
-
Seite 19: Anhalten Der Maschine
Einstellen der Schnitthöhe des Seitenauslegers Die Schnitthöhe kann durch Ändern der Einhängeposition des Befestigungsstiftes des Vorderrades geändert wer- den. Die Standard- Position des Befestigungsstiftes ist die mittlere Bohrung (Abb. 20 Pos. 2). Die niedrigste Position ist in der oberen Bohrung (Abb. 20 Pos. 1). Die höchste Position ist die unterste Bohrung (Abb. -
Seite 20: Wartung, Die Durch Den Bediener Erfolgt
Bevor Sie mit der Wartung beginnen, stellen Sie den Motor aus und entfernen Sie den Zündkerzenstecker von der Zündkerze Wird der Herkules RMK 151 nicht wie im Folgenden beschrieben gewartet, können Schäden an der Maschine oder Verletzungen des Bedieners oder dritter Personen die Folge sein. Für nicht ordnungsgemäß gewartete Geräte kann keine Garantie für Schäden übernommen werden, die auf mangelhafte Pflege zurückzuführen sind. -
Seite 21: Kraftstoff
Entlüften des hydrostatischen Getriebes: • Nachdem das HST-Öl ausgetauscht wurde, kann etwas Luft in das hy- drostatische System gelangen. Wenn sich im Übertragungssystem Luft befindet, ist das Fahren nicht perfekt. Gehen Sie wie folgt vor: • Schieben Sie den Geschwindigkeitsregelhebel für 10 Sekunden um die Hälfte nach vorn und hinten und stellen Sie ihn dann wieder in die neutrale Position (Abb. -
Seite 22: Sicherheitsaufkleber
Sicherheitsaufkleber Prüfen Sie, ob alle Sicherheitsaufkleber vorhanden sind und ob sie beschädigt sind. Erneuern Sie umgehend defekte oder fehlende Aufkleber. Abdeckungen Prüfen Sie, ob die Abdeckungen fest verschraubt sind. Flüssigkeitsstand der Batterie Abb.28 Die Batterie ist eine verschlossene, ventilgeregelte Bleibatterie mit im Vlies gebundenem Elektrolyt und benötigt keinerlei Wartung. - Seite 23 • Prüfen Sie den Messerbalken ebenso auf Beschädigungen. Wenn Sie keine Beschädigungen sehen, tauschen Sie den Messerbalken alle 100 Stunden oder alle 2 Jahre aus. • Prüfen Sie das Messer öfter, wenn Sie auf trockenen und sandigen Böden arbeiten. • Wir empfehlen Ihnen, immer ein Ersatzmesser und einen Messerschraubensatz zur Hand zu haben.
-
Seite 24: Luftfilter
Luftfilter Die Wartung und Pflege des Motors unterliegt den Anweisungen und Sicherheitsvorschriften des Motorenherstellers. Es ist daher erforderlich, auch die Bedienungsanleitung des Motorenherstellers gründlich durchzulesen und die enthaltenen Anweisungen zu beachten. Achtung Arbeiten Sie niemals ohne Luftfilter. Wird der Motor ohne oder mit beschädigtem Luftfiltereinsatz betrieben, gelangt Schmutz in den Motor, wodurch der Verschleiß... -
Seite 25: Einstellung Geschwindigkeitsregelhebel
Einstellung Geschwindigkeitsregelhebel Stellen Sie den Hebel (Abb. 37 Pos. 1) so ein, dass die Maschine in Neutralstellung nicht fährt. Einstellung Differentialsperrhebel Stellen Sie den Hebel (Abb. 37 Pos. 2) so ein, dass der Bowdenzug 1 bis 3 mm Spiel hat. Wichtig Eine schlechte Keilriemenspannung führt zum Durchrutschen des... -
Seite 26: Wartungsübersicht
Wartungsübersicht ☐ Fragen Sie Ihren Fachhändler ◊ Prüfung durch den Bediener vor dem Starten des Motors ∆ Prüfung durch den Bediener nach dem Starten des Motors Nach den Alle 100 Alle 300 Stunden Teil zur Prüfung Prüfung Jede Nutzung ersten 20 Stunden oder jährlich Stunden... -
Seite 27: Störungen Und Lösungen
Störungen und Lösungen Problem Ursache Lösung Kein Kraftstoff Auftanken Motor startet nicht Batterie ist leer Batterie aufladen oder austauschen Sicherheitsschalter außer Funktion Sicherheitsschalter überprüfen Parkbremse arretiert Parkbremse lösen Keilriemen zu locker / Keilriemen Keilriemen spannen ggf. erneuern gerissen Maschine fährt nicht Getriebefreischalthebel in „Off “... -
Seite 28: Ce-Konformitätserklärung Rmk 151
CE-Konformitätserklärung RMK 151 Firmenname und vollständige Anschrift des Herstellers: OREC CO LTD 548-22 HIYOSHI HIROKAWA-MACHI YAME-GUN FUKUOKA JAPAN Inhaber der technischen Unterlagen: S.A.T. sarl - Force 7 – ZA – 38110 ROCHETOIRIN France Bezeichnung: Aufsitzgestrüppschneider Hersteller: OREC Serien Nummer Identifikation: Motor Hersteller Kawasaki... -
Seite 29: Garantie
Garantie Neben den jeweils gültigen gesetzlichen Gewährleistungsbestimmungen erhalten Sie auf Ihren Herkules RMK 151 eine Garantie. Die CHECKHEFT für Motor- & Gartengeräte Garantiebestimmungen entnehmen Sie bitte dem beiliegenden Service-Checkheft, das alle wichtigen Hinweise zu den HERKULES Garantiebedingungen enthält. Ebenso können in das Service-Checkheft alle... - Seite 30 Adolf Telsnig e.K. • Dörnbergstr. 27-29 • 34233 Fuldatal Telefon +49(0)561 98186-0 Telefax +49(0)561 98186-26 E-Mail: info@telsnig.de Homepage: www.telsnig.de...
