- Seite 1 Bedienungsanleitung Herkules RM 94 Stand/Version: 01/2007...
-
Seite 2: Einführung
Einleitung Sehr geehrter Kunde, Sie haben sich für einen HERKULES Aufsitzgestrüppmäher RM 94 entschieden. Wir möchten uns bei Ihnen für das entgegengebrachte Vertrauen bedanken. Damit Sie lange Freude mit Ihrem Gerät haben, bitten wir Sie, die Bedienungsanleitung vor der Inbetriebnahme sorgfältig durchzulesen. -
Seite 3: Inhaltsverzeichnis
INHALT EINFÜHRUNG..............................2 INHALT ................................3 TECHNISCHE DATEN ............................4 CHECK-LISTE ..............................4 SICHERHEITSVORSCHRIFTEN ........................5 BESCHREIBUNG DER BAUTEILE........................7 SICHERHEITSAUFKLEBER ..........................8 BEDIENUNG..............................10 BETRIEB................................15 WARTUNG ...............................18 FEHLFUNKTIONEN IM BETRIEB UND DEREN ABHILFE ................23 TABELLE DER ANZUGSMOMENTE (Nm)......................23 GARANTIE................................24 Herkules RM 94 german... -
Seite 4: Technische Daten
1070 mm CHECK-LISTE Hinweise für den Fachhändler Die Montage und erste Inbetriebnahme wird durch den HERKULES Fachhandelspartner durchge- führt. Auch hierbei sind die Bedienungsanleitung sowie sämtliche Sicherheitsvorschriften zu beach- ten. Vor Übergabe der Maschine müssen die folgenden Punkte überprüft werden. -
Seite 5: Sicherheitsvorschriften
15. Kraftstoff nicht bei heißem Motor einfüllen. Darauf achten, dass kein Benzin verschüttet wird. Beim Umgang mit der Maschine nicht rauchen! Beim Umgang mit Kraftstoff ist besondere Sorgfalt geboten. Kraftstoff ist feuergefährlich (Rauchverbot). Verwenden Sie zum Eingießen einen Trichter. Herkules RM 94 german... - Seite 6 Fachwerkstatt überprüfen zu lassen. Es dürfen nur Original- Ersatzteile montiert werden, die für den Mäher vorgesehen und mit dem Namen oder Zeichen des Herstellers gekennzeichnet sind. 19. Die Motordrehzahl darf aus Sicherheitsgründen den laut Typenschild angegebenen Wert nicht übersteigen. Herkules RM 94 german...
-
Seite 7: Beschreibung Der Bauteile

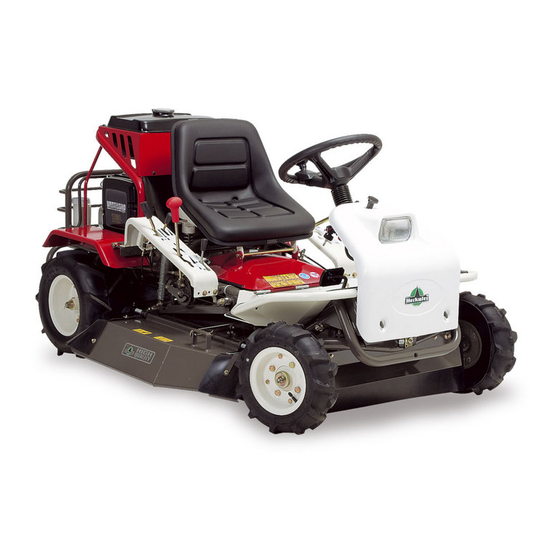

BESCHREIBUNG DER BAUTEILE Figur 1 Fahrersitz LINKS HINTEN Schnitthöhenverstellung Tankverschluss Kraftstofftank Lenkrad Öltank Getriebe Zündschlüssel Gashebel Batterie Angetriebene Hinterräder Pedal Parkbremse Messerschutz rechts HebelFahrantrieb Vorderräder (Steuerbar) Figur 2 HINTEN Motorabdeckung Schalldämpfer Einschaltung Messer VORNE Fixierhebel Parkbremse Messerschutz links Herkules RM 94 german... -
Seite 8: Sicherheitsaufkleber
SICHERHEITSAUFKLEBER Auf Ihrem HERKULES RM 94 sind Warn- und Gefahrenhinweise durch Bildzeichen ersetzt. Bitte prä- gen Sie sich die Bedeutung der Bildzeichen ein, sie dienen Ihrer Sicherheit. Sind diese Bildzeichen beschädigt oder nicht mehr vorhanden, darf die Maschine nicht in Betrieb gesetzt werden. Beschädig- te oder fehlende Bildzeichen sind umgehend zu ersetzen. - Seite 9 Umständen mit der Hand oder anderen den Sicherheitshinweisen vertraut zu machen. berühren. Verbrennungsgefahr Körperteilen unter den Rand oder unter das Mähergehäuse kommen. Vorsicht: Im Betrieb können Fremdkörper Mähergehäuse heraus geschleudert werden. Dritte während des Mähbetriebes fernhalten. Herkules RM 94 german...
-
Seite 10: Bedienung
Drücken Sie den Gashebel nach vorn, um die Motordrehzahl zu erhöhen. Ziehen Sie ihn nach hinten, um die Motordrehzahl bis hin zum Leerlauf zu senken. Im Arbeitseinsatz sollte die Maschine stets mit Maximaler Drehzahl betrieben werden. (Figur3). Herkules RM 94 german... -
Seite 11: Kaltstarteinrichtung
Parken Sie die Maschine nicht am Hang. Bewegen Fahrantriebshebel nicht, wenn Feststellbremse fixiert ist, um das Getriebe nicht zu beschädigen. Beim Verlassen der Maschine fixieren Sie die Feststellbremse, schalten Sie das Mähwerk aus und entfernen Sie den Zündchlüssel. Herkules RM 94 german... - Seite 12 Stellen Sie den Hebel des Vorgeleges auf N, umd ie Maschine schieben zu können. WICHTIG - Benutzen Sie diese Funktion nur für kürzeste Strecken und schieben Sie nur langsam. - Nur Benutzen, wenn der Motor ausgeschaltet ist. Figur 6 Herkules RM 94 german...
-
Seite 13: Sitzverstellung
Sollte der Motor nach 10 Sekunden noch nicht gestartet sein, warten Sie mindestens 30 Sekunden bevor zu den Starter erneut betätigen. ICHERHEITSSCHALTER Ihr Herkules RM 94 ist mit Sicherheitsschaltern ausgestattet : • Der Motor kann nur gestartet werden, wenn das Mähwerk ausgeschaltet und die Fußbremse voll betätigt ist. - Seite 14 Zündschlüssel auf “stop”, um die Batterie nicht zu entladen. BENZINHAHN • Bei Nichtgebrauch Maschine wird Benzinhahn verschlossen. Drehen Sie den Hebel hierzu zur Seite. Zum Öffnen des Benzinhahns drehen Sie ihn nach unten. ( Figur 8 Figur 8 Herkules RM 94 german...
-
Seite 15: Betrieb
Schneiden von niedrigem bis hin zu hohem Gras. Sie darf zu keinem anderen Zweck eingesetzt werden. Der HERKULES RM 94 darf nicht zum Transport von Gegenständen oder Personen benutzt werden, da Unfälle oder Beschädigungen an der Maschine die Folge sein können. -
Seite 16: Das Mähen
• Stellen Sie den Hebel des Fahrantriebes auf « N ». • Drehen Sie den Zündschlüssel auf <<Stop>> und ziehen Sie ihn ab. • Fixieren Sie die Feststellbremse und schließen Sie den Benzinhahn Parken Sie die Maschine niemals am Hang. Parken Sie nur auf ebenen Flächen. Herkules RM 94 german... -
Seite 17: Transport
Reinigen Sie die Maschine gewissenhaft. Schleifen Sie Roststellen ab und lackieren Sie die Stellen neu. Prüfen Sie auf beschädigte Bauteile und ersetzen Sie diese. Führen Sie die Wartung laut diesem Handbuch durch. Lagern Sie die Maschine an einem geschlossenen gut belüfteten, trockenen Ort. Entfernen Sie den Zündschlüssel. Herkules RM 94 german... -
Seite 18: Wartung
Kraftstoff (Figur 12) Prüfen Sie den Kraftstoffstand. Bei vollem Tank zeigt die Anzeige « F » , bei leerem Tank « E ». Prüfen Siel, ob der Tankdeckel vor Motorstart gut verschlossen ist. Verwenden Sie bleifrein Normalkaftstoff. Herkules RM 94 german... - Seite 19 Prüfen Sie den Flüssigkeitsstand der Batterie. Der Füllstand muss zwischen Min und Max liegen. Bei Bedarf destiliertes Wasser nachfüllen. Vorsicht vor Funkenbildung oder Feuer beim Arbeiten mit der Batterie. Glut, Feuer und offenes Licht von der Batterie fernhalten. Explosionsgefahr! Figur 14 Herkules RM 94 german...
- Seite 20 Tipp: Das Messer kann sich auf trockenem, sandigem Boden schneller abnutzen und sollte dann öfter nachgeschärft werden. Schmierung : Alle Beweglichen Teile müssen regelmäßig (spätestens alle 30 Betriebsstunden) gefettet oder geschmiert werden. Die wichtigsten Schmierstellen entnehmen Sie bitte der folgenden Abbildung. Herkules RM 94 german...
- Seite 21 Falsche Keilrimenspannung kann den Kleiriemen schnell zerstören. Lassen Sie die Riemenspannung regelmäßig von Ihrem Fachhändler überprüfen. Überprüfen Sie den Keilriemen regelmäßig auf Verschleiß oder Beschädigungen. Tauschen Sie den Keilriemen in einem solchen Fall aus. Schraubverbindungen : Prüfen Sie regelmäßig alle Schraubverbindungen auf festen Sitz. Herkules RM 94 german...
- Seite 22 ⊕ Batterie Ladezustand prüfen ⊗ Gashebel Funktion prüfen ⊕ Messer Schraubverbindungen gewissenhaft überprüfen, beschädigte Bauteile austauschen ⊕ Messereinschaltung Einstellung & Funktion prüfen ⊕ Messerbremse Einstellung prüfen Keilriemen Messerantrieb Zustand und Einstellung prüfen Motor Siehe Handbuch Motorenhersteller Herkules RM 94 german...
-
Seite 23: Fehlfunktionen Im Betrieb Und Deren Abhilfe
TABELLE DER ANZUGSMOMENTE (Nm) Bezeichnung auf dem Schraubenkopf Durchmesser Größe der Schraube(mm) Werkzeug (mm) 10.9 12.87 18.11 21.5 31.5 26.6 37.4 43.5 71.71 149.5 Hier werden zu allen Vorhandenen Verschraubungen die entsprechenden Anzugsmomente in (Nm) angegeben. Herkules RM 94 german... -
Seite 24: Ce-Konformitätserklärung
Garantie Neben den jeweils gültigen gesetzlichen Gewährleistungsbestimmungen erhalten Sie auf Ihren Her- kules RM 94 eine Garantie. Die Garantiebestimmungen entnehmen Sie bitte dem beiliegenden Servi- ce Checkheft, das alle wichtigen Hinweise zu den HERKULES-Garantiebedingungen enthält. Ebenso können in das Service-Checkheft alle Inspektionen eingetragen und somit dokumentiert werden.
