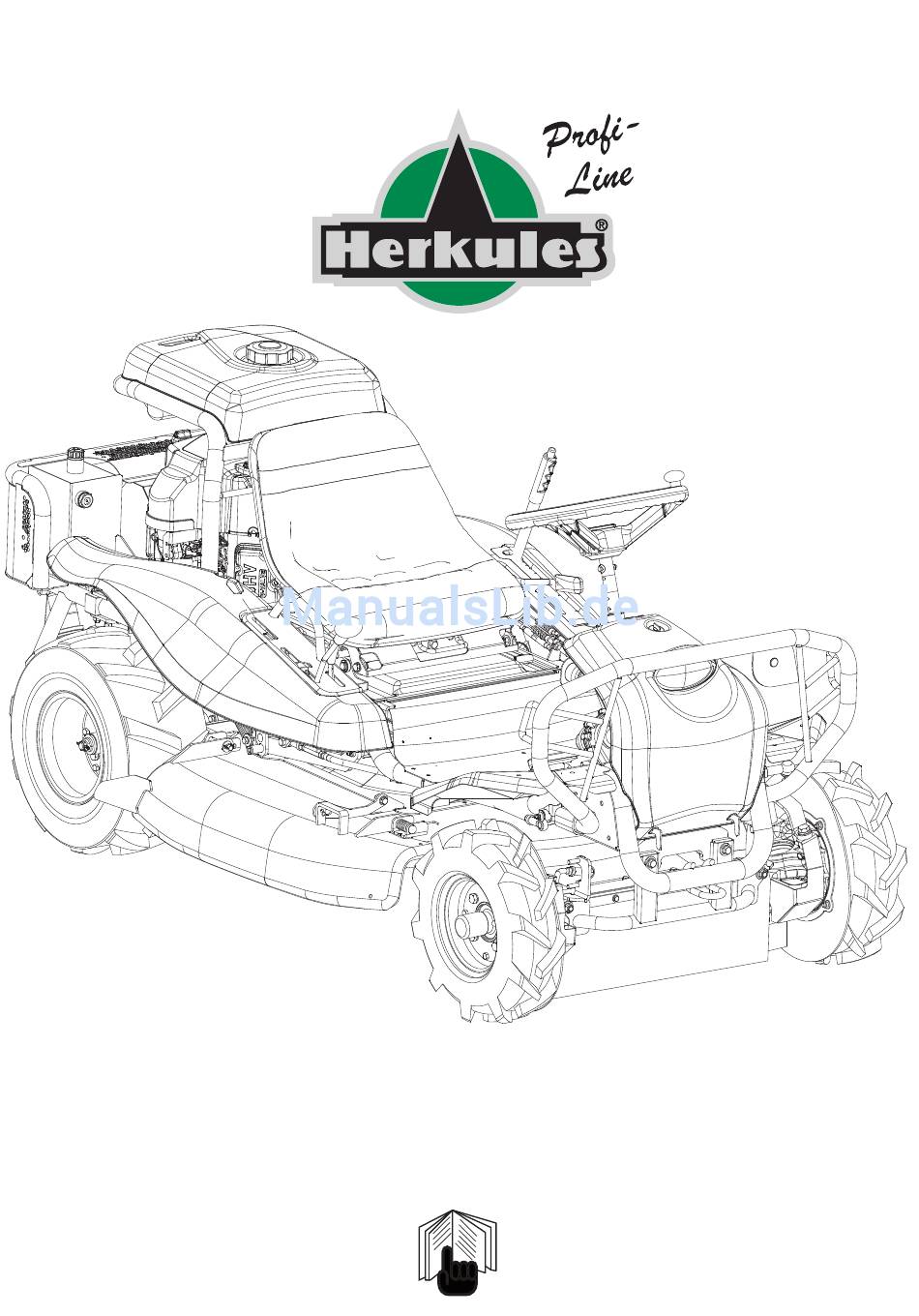

- Seite 1 BEDIENUNGSANLEITUNG Aufsitzgestrüppmäher – RM 902 – RM972 – RM982 Übersetzung der Original Stand April 2017 Bedienungsanleitung Version 1.0...
-
Seite 2: Inhaltsverzeichnis
Vorwort Sehr geehrter Kunde, Sie haben sich für einen HERKULES Aufsitzgestrüppmäher – RM902 - RM972 - RM982 entschieden. Wir möchten uns bei Ihnen für das entgegengebrachte Vertrauen bedanken. Damit Sie lange Freude mit Ihrem Gerät haben, bitten wir Sie, die Bedienungsanleitung vor der Inbetriebnahme sorgfältig durchzulesen. -
Seite 3: Position Der Seriennummer Traktor
Position der Seriennummer am Traktor Modell: RM902 - RM972 - RM982 ..Seriennummer: ......Kaufdatum: . -
Seite 4: Technische Daten
Technische Daten Modell RM902 RM972 RM982 Motor Kawasaki FS481V Kawasaki FS541V Kawasaki FS691V Leistung 11,9KW /3300U/min 13,4KW /3300U/min 17,0KW /3300U/min Geschwindigkeit Vorwärts (km/h) 0-10 0-12 0-10 Geschwindigkeit Rückwärts (km/h) 0-10 Kraftstofftankinhalt (l) Motorölfüllmenge (l) Getriebe Hydrostat Hydrostat Hydrostat Hydrostatöl Füllmenge (l) Getriebeöl Füllmenge (l) Reifengröße Hinten 16-7.00... -
Seite 5: Checkliste Zur Übergabe
Checkliste zur Übergabe Hinweise für den Fachhändler Die Montage und erste Inbetriebnahme wird durch den HERKULES Fachhandelspartner durchgeführt. Auch hierbei sind die Bedienungsanleitung sowie sämtliche Sicherheitsvorschriften zu beachten. Vor Übergabe der Maschine müssen die folgenden Punkte überprüft werden. Checkliste vor der Übergabe •... -
Seite 6: Sicherheitsvorschriften
Sicherheitsvorschriften Achtung Einige Abbildungen in dieser Anleitung zeigen die Maschine ohne Schutzeinrichtungen. Verwenden Sie die Maschine niemals ohne Schutzeinrichtungen! • Lernen Sie, wie Sie die Maschine im Notfall anhalten. • Diese Bedienungsanleitung ist sorgfältig durchzulesen und sich mit deren Inhalt vertraut zu machen. - Seite 7 • Überprüfen Sie die Maschine vor jeder Verwendung auf sichtbare Undichtigkeiten und verwenden Sie die Maschine nicht, wenn Sie Undichtigkeiten feststellen. • Die Maschine darf nur bis zu einem Neigungswinkel von 15° eingesetzt werden. Sturzgefahr! • Kontrollieren Sie vor jedem Einsatz den sicheren Sitz des Messers. Die Befestigungsschrauben sind auf festen Sitz zu überprüfen.
-
Seite 8: Bauteile Der Maschine
Bauteile der Maschine Bedienersitz Kraftstofftank Lenkrad Geschwindigkeitsregelhebel Parkbremspedal Rechte Schutzklappe Abb. 1 Einschalthebel Mähdeck Vordere Abdeckung Vordere Stoßstange Schnitthöheneinstellung Linke Schutzklappe Abb. 2... -
Seite 9: Sicherheitsaufkleber Rm902 - Rm972 - Rm982
Sicherheitsaufkleber RM902 - RM972 - RM982 Auf Ihrem HERKULES Aufsitzgestrüppmäher – RM902 - RM972 - RM982 sind Warn- und Gefahrenhinweise durch Piktogramme dargestellt. Bitte prägen Sie sich die Bedeutung der Piktogramme ein, sie dienen Ihrer Sicherheit. Sind diese Piktogramme beschädigt oder nicht mehr vorhanden, darf die Maschine nicht in Betrieb gesetzt werden. -
Seite 10: Sicherheitsaufkleber Rm902 - Rm972 - Rm982 Fortsetzung
Sicherheitsaufkleber RM902 - RM972 - RM982 Fortsetzung Vergiftungsgefahr. Das Vorsicht vor heißen Warnung vor feuergefährlichen Abgassystem des Gerätes setzt Oberflächen. Stoffen giftige Gase frei. Den Motor Auspuffteile nicht berühren. niemals in geschlossenen Räumen Verbrennungsgefahr starten. Keine Füße oder Hände unter Achtung Achtung Keilriemenantrieb Von der Maschine... -
Seite 11: Abmessungen Der Maschine Rm902
Abmessungen der Maschine RM902 Ansicht von oben Ansicht von vorne Ansicht von unten 624 mm 980mm 1332 U/min Motordrehzahl bei 3300 U/min Wendekreis 1900mm Ansicht von hinten Ansicht von rechts 624mm 980mm Gewicht 295kg 1215mm 1920mm... -
Seite 12: Abmessungen Der Maschine Rm972
Abmessungen der Maschine RM972 Ansicht von oben Ansicht von vorne Ansicht von unten 594mm 1070mm 1332 U/min Motordrehzahl bei 3300 U/min Wendekreis 1950mm Ansicht von hinten Ansicht von rechts 594mm 1070mm Gewicht 315kg 1260 mm 2000mm... -
Seite 13: Abmessungen Der Maschine Rm982
Abmessungen der Maschine RM982 Ansicht von oben Ansicht von vorne Ansicht von unten 594mm 1070mm 1486 U/min Motordrehzahl bei 3300 U/min Wendekreis 2100 mm Ansicht von hinten Ansicht von rechts ???mm 1070mm Gewicht 355kg 1310 mm 2020mm... -
Seite 14: Bedienelemente
Bedienelemente RM902, RM982 RM972 Abb. 5 Geschwindigkeitsregelhebel Der Geschwindigkeitsregelhebel (Pos. 1 Abb.5) wird verwendet, um mit der Maschine vorwärts oder rückwärts zu fahren und um die Maschine zu stoppen. Wenn der Hebel nach hinten in Richtung „R“ geschoben wird, so fährt die Maschine rückwärts. Wird der Hebel nach vorne in Richtung „F“ geschoben, so fährt die Maschine vorwärts. -
Seite 15: Verriegelungshebel Lenkradverstellung
Bremspedal Das Bremspedal (Abb. 6 Pos. 1) wird in Gefahrensituationen oder als Parkbremse verwendet. Wenn das Bremspedal getreten wird, springt der Schalthebel in seine Neutralstellung zurück. Um die Bremse zu arretieren, drücken Sie das Bremspedal (1) und schieben Sie den Arretierhebel (2) nach rechts. -
Seite 16: Schnitthöheneinstellung
Lenkrad Mit dem Lenkrad bestimmen Sie die Fahrtrichtung der Maschine. Wenn Sie das Lenkrad nach rechts im Uhrzeigersinn drehen, fährt die Maschine nach rechts. Wenn Sie das Lenkrad nach links gegen den Uhrzeigersinn drehen, fährt die Maschine nach links. Das Lenk- rad ist in der Höhe verstellbar. - Seite 17 Warnung Wenn Sie die Maschine verlassen, prüfen Sie, ob die Parkbremse arretiert und das Messer abgeschaltet ist und ziehen Sie den Zündschlüssel ab. Mähdeck Seitenabdeckungen Die Seitenabdeckungen des Mähdecks sollten beim Transport der Maschine auf einen LKW oder Anhänger gelöst sein.
- Seite 18 Kraftstoffhahn Die Maschine ist mit einem Kraftstoffhahn (Abb. 10) ausgerüstet. Wenn sich der Kraftstoffhahn in Schlauchrichtung befindet, ist er offen. Wenn er entgegen der Schlauchrichtung ist, ist er geschlossen. Geöffnet Geschlossen Abb. 10...
-
Seite 19: Bedienung
Sicherheitsvorschriften vertraut sein. Die bestimmungsgemäße Verwendung ist das Schneiden von niedrigem bis hin zu hohem Gras. Sie darf zu keinem anderen Zweck eingesetzt werden. Der HERKULES RM902 - RM972 - RM982 darf nicht zum Transport von Gegenständen oder Personen benutzt werden, da Unfälle oder Beschädigungen an der Maschine die Folge sein können. -
Seite 20: Aufbewahren Der Maschine
Warnung Schalten Sie den Messereinschalthebel NICHT bei Vollgas zu, der Messerkeilriemen könnte beschädigt werden. Warnung Stellen Sie sicher, dass sich niemand in dem zu mähenden Bereich, speziell in dem gefährdeten Bereich aufhält (siehe hierzu Abb. 11). Stoppen Sie die Maschine umgehend, wenn etwas hartes getroffen wird. Lassen Sie die Maschine abkühlen und beseitigen Sie die Verunreinigungen des Mähdecks. -
Seite 21: Wartung, Die Durch Den Bediener Erfolgt
Bevor Sie mit der Wartung beginnen, stellen Sie den Motor aus und entfernen Sie den Zündkerzenstecker von der Zündkerze Wird der Herkules RM902 - RM972 - RM982 nicht wie im Folgenden beschrieben gewartet, können Schäden an der Maschine oder Verletzungen des Bedieners oder dritter Personen die Folge sein. Für nicht ordnungsgemäß gewartete Geräte kann keine Garantie für Schäden übernommen werden, die auf mangelhafte Pflege zurückzuführen sind. -
Seite 22: Kraftstoff
Kraftstoff Prüfen Sie, ob genügend Kraftstoff vorhanden ist. Die Markierung (Abb. 15 Pos. 2) „F“ ist voll. Die Markierung „E“ ist leer. Prüfen Sie, ob der Tankdeckel (Abb. 15 Pos. 1) fest verschlossen ist. Verwenden Sie nur bleifreien Kraftstoff. Gefahr Überprüfen Sie, ob der Tankdeckel fest verschlossen ist.Entfernen Sie übergelaufenen Kraftstoff, bevor Sie die Maschine starten. - Seite 23 Reifen (Abb. 18) Reifendruck Prüfen Sie den Zustand der Reifen auf Beschädigungen. Prüfen Sie den Reifendruck: 1,2 Bar vorn 1,4 Bar hinten Sicherheitsaufkleber Prüfen Sie, ob alle Sicherheitsaufkleber vorhanden sind und ob sie beschädigt sind. Erneuern Sie umgehend defekte oder fehlende Aufkleber.
- Seite 24 Messer und Messerhalter Achtung Sie können sich an den Messern verletzen. Tragen Sie immer Handschuhe, wenn Sie an den Messern arbeiten. Prüfen Sie den Zustand der Messerklingen. Tauschen Sie beschädigte Messer sofort aus. Messerwechsel: 1. Lösen Sie die Messerbefestigungsmuttern. Halten Sie die untere Mutter mit einem Schlüssel fest und lösen Sie die obere Mutter.
- Seite 25 Schmierung Abb. 24 Wischen Sie überflüssiges Fett sofort ab, besonders wenn Sie auf sandigen Böden arbeiten. Reinigen Sie die Schmiernippel, bevor Sie mit einer Fettpresse die Schmiernippel abschmieren. Verwenden Sie nur NLGI Nr. 2 Molybdändisulfidfett. Schmieren Sie die Drehpunkte mit NLGI Nr. 0. RM902 &...
-
Seite 26: Luftfilter
Luftfilter Entfernen Sie die beiden Schrauben (Abb. 25 Pos. 1) und die Luftfilterabdeckung. Lösen Sie die Schelle (Abb. 26 Pos. 1) und entnehmen Sie den Luftfiltereinsatz. Blasen Sie das Filterelement vorsichtig mit Druckluft von innen nach außen aus. Wa- schen Sie den Schaumstoffvorfilter mit Seifenlauge aus und trocknen Sie ihn anschließend vollständig ab. Achtung Arbeiten Sie niemals ohne Luftfilter. -
Seite 27: Keilriemenspannung
Wichtig Eine schlechte Keilriemenspannung führt zum Durchrutschen des Keilriemens und zum frühzeitigen Verschleiß des Keilriemens. Eine zu starke Spannung kann die Lager beschädigen. Keilriemenspannung Prüfen Sie den Zustand des Keilriemens. Wenn Beschädigungen vorhanden sind, ersetzen Sie ihn. Wenn der Keilriemen durchrutscht, stellen Sie den Bowdenzug (Abb. -
Seite 28: Wartungsübersicht
Wartungsübersicht ☐ Fragen Sie Ihren Fachhändler ◊ Prüfung durch den Bediener vor dem Starten des Motors ∆ Prüfung durch den Bediener nach dem Starten des Motors Nach den Alle 100 Alle 300 Stunden Teil zur Prüfung Prüfung Jede Nutzung ersten 20 Stunden oder jährlich Stunden... -
Seite 29: Störungen Und Lösungen
Störungen und Lösungen Problem Ursache Lösung Kein Kraftstoff Auftanken Motor startet nicht Batterie ist leer Batterie aufladen oder austauschen Sicherheitsschalter außer Funktion Sicherheitsschalter überprüfen Maschine fährt nicht Parkbremse arretiert Parkbremse lösen Geschwindigkeitsregelhebel Bewegen Sie den Hebel in Maschine hält nicht an nicht in Neutralstellung Neutralstellung Messereinschalthebel nicht betätigt... -
Seite 30: Vibrationen Rm902
CE-Konformitätserklärung RM882/RM902 Firmenbezeichnung und vollständige Anschrift des Herstellers: OREC CO LTD 548-22 HIYOSHI HIROKAWA-MACHI YAME-GUN FUKUOKA JAPAN S.A.T. sarl - Force 7 - ZA - 38110 ROCHETOIRIN France Inhaber der technischen Unterlagen Bezeichnung: Freischneider Hersteller: OREC Typ: RM882/RM902 Serien Nummer Identifikation: Motor: –... -
Seite 31: Ce-Konformitätserklärung Rm972
CE-Konformitätserklärung RM952/RM972 Firmenbezeichnung und vollständige Anschrift des Herstellers: OREC CO LTD 548-22 HIYOSHI HIROKAWA-MACHI YAME-GUN FUKUOKA JAPAN S.A.T. sarl - Force 7 - ZA - 38110 ROCHETOIRIN France Inhaber der technischen Unterlagen Bezeichnung: Freischneider Hersteller: OREC Typ: RM952/RM972 Serien Nummer Identifikation: Motor: –... -
Seite 32: Ce-Konformitätserklärung Rm982
CE-Konformitätserklärung RM982F/RM982 Firmenbezeichnung und vollständige Anschrift des Herstellers: OREC CO LTD 548-22 HIYOSHI HIROKAWA-MACHI YAME-GUN FUKUOKA JAPAN S.A.T. sarl - Force 7 - ZA - 38110 ROCHETOIRIN France Inhaber der technischen Unterlagen Bezeichnung: Freischneider Hersteller: OREC Typ: RM982F/RM982 Serien Nummer Identifikation: Motor: –... -
Seite 33: Garantie
Garantie Neben den jeweils gültigen gesetzlichen Gewährleistungsbestimmungen erhalten Sie auf Ihren Herkules RM902 - RM972 - RM982 eine Garantie. Die Garantiebestimmungen entnehmen Sie bitte dem beiliegenden Service-Checkheft, das alle wichtigen Hinweise zu den HERKULES Garantiebedingungen enthält. Ebenso können in das Service-Checkheft alle Inspektionen eingetragen und somit dokumentiert werden. - Seite 34 Adolf Telsnig e.K. • Dörnbergstr. 27-29 • 34233 Fuldatal Telefon +49(0)561 98186-0 Telefax +49(0)561 98186-26 E-Mail: info@telsnig.de Homepage: www.telsnig.de...
