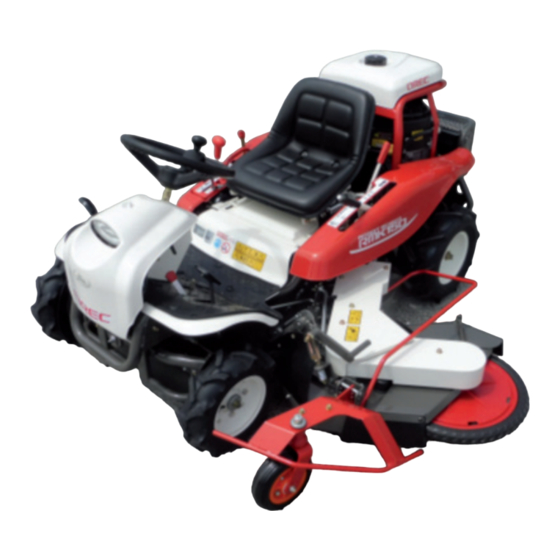

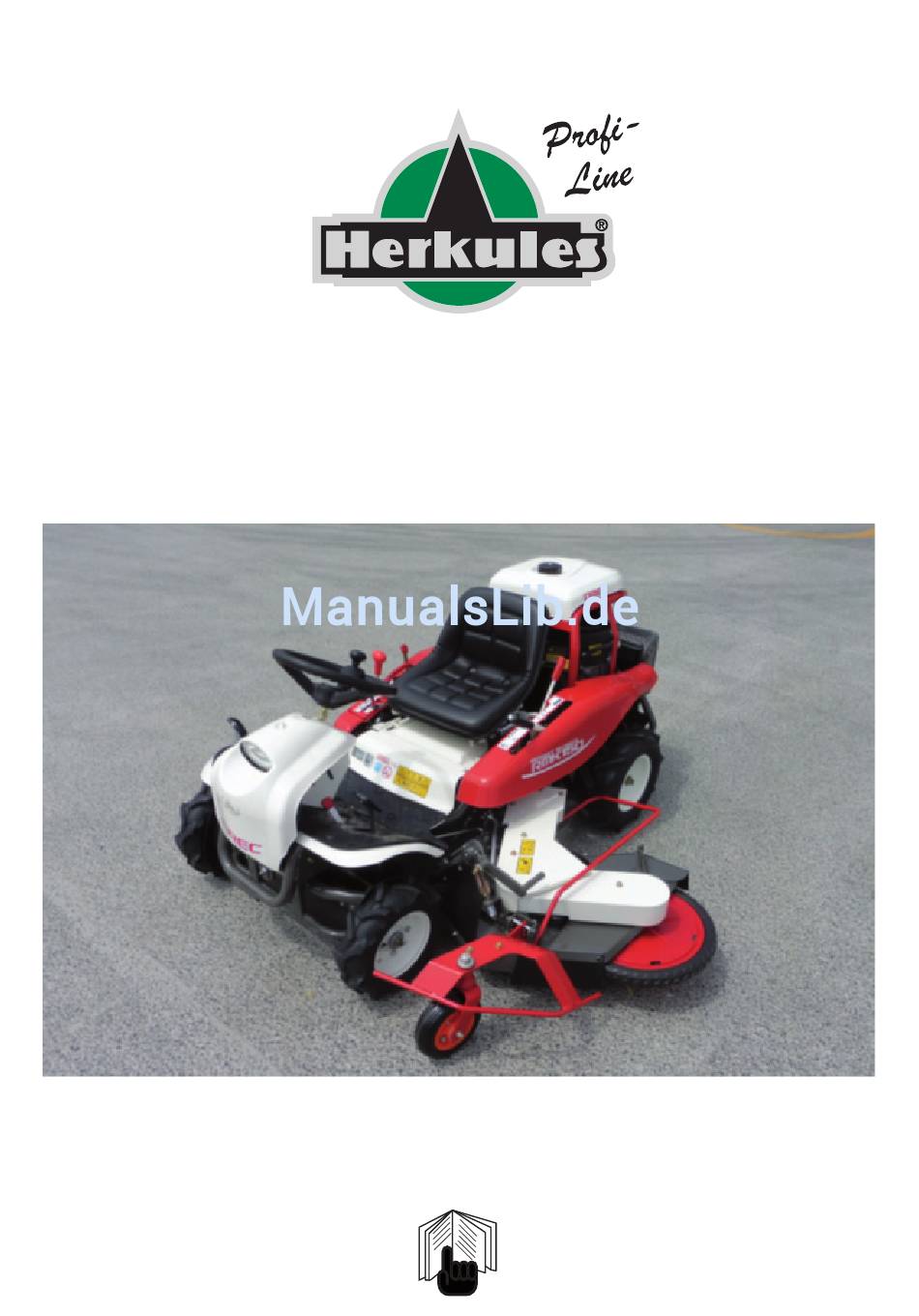

- Seite 1 BEDIENUNGSANLEITUNG BETAVERSION Aufsitzgestrüppmäher – RMK 150 Übersetzung der Original Stand Januar 2016 Bedienungsanleitung Version 1.0...
-
Seite 3: Vorwort
Position der Seriennummern Modell: RMK 150 ..... . . Seriennummer: XR ..... . -
Seite 4: Inhaltsverzeichnis
CE-Konformitätserklärung RMK 150 ..... 28 Vibrationen RMK 150 ......28 Garantie . -
Seite 5: Checkliste Zur Übergabe
Checkliste zur Übergabe Hinweise für den Fachhändler Die Montage und erste Inbetriebnahme wird durch den HERKULES Fachhandelspartner durchgeführt. Auch hierbei sind die Bedienungsanleitung sowie sämtliche Sicherheitsvorschriften zu beachten. Vor Übergabe der Maschine müssen die folgenden Punkte überprüft werden. Checkliste vor der Übergabe •... -
Seite 6: Sicherheitsvorschriften
Sicherheitsvorschriften Achtung Einige Abbildungen in dieser Anleitung zeigen die Maschine ohne Schutzeinrichtungen. Verwenden Sie die Maschine niemals ohne Schutzeinrichtungen! • Lernen Sie, wie Sie die Maschine im Notfall anhalten. • Diese Bedienungsanleitung ist sorgfältig durchzulesen und sich mit deren Inhalt vertraut zu machen. - Seite 7 • Überprüfen Sie die Maschine vor jeder Verwendung auf sichtbare Undichtigkeiten und verwenden Sie die Maschine nicht, wenn Sie Undichtigkeiten feststellen. • Die Maschine darf nur bis zu einem Neigungswinkel von 15° eingesetzt werden. Sturzgefahr! • Kontrollieren Sie vor jedem Einsatz den sicheren Sitz des Messers. Die Befestigungsschrauben sind auf festen Sitz zu überprüfen.
-
Seite 8: Bauteile Der Maschine
Bauteile der Maschine Kraftstofftank Lenkrad Sitz Einschalthebel Mähdeck Scheinwerfer Schnitthöheneinstellung Schneidflügel Aushubhebel Vordere Abdeckung Abb. 1 Geschwindigkeitsregelhebel Kontrolllampe Beleuchtung Kontrolllampe Grün Bremspedal Motor Zündschloss Differentialsperrhebel Geschwindigkeitsregelhebel Gashebel Mähdeck Hinterräder Vorderräder Abb. 2... -
Seite 9: Sicherheitsaufkleber Rmk 150
Sicherheitsaufkleber RMK 150 Auf Ihrem HERKULES Aufsitzgestrüppmäher – RMK 150sind Warn- und Gefahrenhinweise durch Piktogramme dargestellt. Bitte prägen Sie sich die Bedeutung der Piktogramme ein, sie dienen Ihrer Sicherheit. Sind diese Piktogramme beschädigt oder nicht mehr vorhanden, darf die Maschine nicht in Betrieb gesetzt werden. -
Seite 10: Sicherheitsaufkleber Rmk 150 Fortsetzung
Sicherheitsaufkleber RMK 150 Fortsetzung Vergiftungsgefahr. Das Vorsicht vor heißen Abgassystem des Gerätes setzt Oberflächen. giftige Gase frei. Den Motor Auspuffteile nicht berühren. Warnung vor feuergefährlichen niemals in geschlossenen Räumen Verbrennungsgefahr Stoffen starten. Abb. 4 Achtung Keilriemenantrieb Keine Füße oder Hände unter... -
Seite 11: Abmessungen Der Maschine
Abmessungen der Maschine... -
Seite 12: Bedienelemente
Bedienelemente Chokehebel Differentialsperrhebel Geschwindigkeitsregelhebel Gashebel Abb. 5 Geschwindigkeitsregelhebel Der Geschwindigkeitsregelhebel (Abb. 5) wird verwendet, um mit der Maschine vorwärts oder rückwärts zu fahren und um die Maschine zu stoppen. Wenn der Hebel nach hinten in Richtung „R“ geschoben wird, so fährt die Maschine rückwärts. Wird der Hebel nach vorne in Richtung „F“ geschoben, so fährt die Maschine vorwärts. -
Seite 13: Schnitthöheneinstellung
Differentialsperre Drücken Sie den Hebel nach vorne, um die Hinterräder 100% zu sperren. Verwenden Sie die Sperre nur bei rutschigem Untergrund. (Abb. 5) Achtung Aktivieren Sie den Differentialsperrhebel NICHT bei Kurvenfahrten, das Getriebe könnte beschädigt werden. Bremspedal Das Bremspedal (Abb. 7 Pos. 5) wird in Gefahrensituationen oder als Parkbremse verwendet. Wenn das Bremspedal getreten wird, springt der Schalthebel in seine Neutralstellung zurück. -
Seite 14: Lenksäule
Lenkrad Mit dem Lenkrad bestimmen Sie die Fahrtrichtung der Maschine. Wenn Sie das Lenkrad nach rechts im Uhrzeiger- sinn drehen fährt die Maschine nach rechts. Wenn Sie das Lenkrad nach links gegen den Uhrzeigersinn drehen fährt die Maschine nach links. Das Lenkrad ist in der Höhe 3-Fach verstellbar. Lösen Sie den Klappstecker (Abb. 7 Pos. 1) und stellen Sie das Lenkrad passend in der Höhe ein, montieren Sie anschließend wieder den Klappstecker. -
Seite 15: Betriebsstundenzähler
Geschwindigkeitsregelpedal Wenn das Pedal (Abb. 7 Pos. 4) nach vorne bewegt wird, fährt die Maschine vorwärts. Wenn das Pedal nach hinten bewegt wird fährt die Maschine rückwärts. Je nach Stellung des Pedals fährt die Maschine schneller oder langsamer. Lassen Sie das Pedal los, stoppt die Maschine. Das Padal ist mit dem Geschwindigkeitsregelhebel (Abb. 5) verbunden. Seitenausleger Drücken Sie das Pedal (Abb. - Seite 16 Sicherheitsschalter Sie können den Motor nur starten, wenn die Messer ausgeschaltet sind. Wenn das Bremspedal nicht getreten ist, kann die Maschine nicht gestartet werden. Wenn sich kein Bediener auf dem Sitz befindet, kann der Motor nicht gestartet werden. Wenn der Motor läuft und der Bediener den Sitz verlässt, wird der Motor abgeschaltet. Warnung Starten Sie niemals die Maschine, wenn sich niemand auf dem Sitz befindet.
-
Seite 17: Bedienung
Sicherheitsvorschriften vertraut sein. Die bestimmungsgemäße Verwendung ist das Schneiden von niedrigem bis hin zu hohem Gras. Sie darf zu keinem anderen Zweck eingesetzt werden. Der HERKULES RMK 150 darf nicht zum Transport von Gegenständen oder Personen benutzt werden, da Unfälle oder Beschädigungen an der Maschine die Folge sein können. - Seite 18 Gefahr Wenn die verzahnte Oberfläche nicht in horizontal verbaut ist, kann die Nylonschnur während des Mähbetriebes aus dem Mähdeck geschleudert werden , und es kann zu schweren Verletzun- gen und zu beschädigungen der Maschine führen. Austausch des Nylonfadens Wenn die Mähleistung zurück geht muss der Nylonfaden erneuert werden. Schalten Sie den Messerkupplung aus und stellen den Motor ab.
-
Seite 19: Einstellen Der Schnitthöhe Des Seitenauslegers
Einstellen der Schnitthöhe des Seitenauslegers Die Schnitthöhe kann durch ändern der einhhängeposition des Befestigungsstiftes des Vorderrades geändert werden. Die Standard Position des Befestigungsstiftes ist die mittlere Bohrung (Abb. 15 pos. 2). Die niedrigste Position ist in der oberern Bohrung (Abb. 15 pos. 1). Die höchste Position ist die unterste Bohrung (Abb. -
Seite 20: Aufladen Der Maschine
Aufladen der Maschine • Schalten Sie das Mähdeck aus und bringen Sie es in die Transportposition. Schalten Sie die Differentialsperre ein. Bringen Sie die beiden Rampen parallel zu den Rädern und arretieren Sie die Rampen, damit sie nicht wegrutschen können. • Fahren Sie die Maschine mit Vollgas und langsam auf den LKW oder Anhänger. • Wenn die Maschine verladen ist, stellen Sie den Motor ab und entfernen Sie den Zündschlüssel. Arretieren Sie die Parkbremse und schließen Sie den Benzinhahn. -
Seite 21: Wartung, Die Durch Den Bediener Erfolgt
Bevor Sie mit der Wartung beginnen, stellen Sie den Motor aus und entfernen Sie den Zündkerzenstecker von der Zündkerze Wird der Herkules RMK 150nicht wie im Folgenden beschrieben gewartet, können Schäden an der Maschine oder Verletzungen des Bedieners oder dritter Personen die Folge sein. Für nicht ordnungsgemäß gewartete Geräte kann keine Garantie für Schäden übernommen werden, die auf mangelhafte Pflege zurückzuführen sind. -
Seite 22: Sicherheitsaufkleber
Entflammbares Material entfernen Entfernen Sie entflammbares Material, besonders in der Nähe vom Auspuff und vom Motor. Lenkung (Abb. 19 & 20) Prüfen Sie das vertikale Spiel der Lenkung, max. 1 mm. Prüfen Sie das Lenkspiel; das max. Spiel ist 40 mm. Abb.19 Sollte ein größeres Spiel festgestellt werden, wenden Sie sich an einen Fachhändler. Reifen (Abb. -
Seite 23: Messer Und Messerhalter
Messer und Messerhalter Achtung Sie können sich an den Messern verletzen. Tragen Sie immer Handschuhe, wenn Sie an den Messern arbeiten. Prüfen Sie den Zustand der Messerklingen. Tauschen Sie beschädigte Messer sofort aus. Messerwechsel: 1. Lösen Sie die Messerbefestigungsmuttern. Halten Sie die untere Mutter mit einem Schlüssel fest und lösen Sie die obere Mutter. -
Seite 24: Luftfilter
Abb. 25 Luftfilter Achtung Arbeiten Sie niemals ohne Luftfilter. Wird der Motor ohne oder mit beschädigtem Luftfiltereinsatz betrieben, gelangt Schmutz in den Motor, wodurch der Verschleiß am Motor erhöht wird. Hieraus resultierende Schäden sind nicht durch die Garantie abgedeckt. Die Wartung und Pflege des Motors unterliegt den Anweisungen und Sicherheitsvorschriften des Motorenherstellers. Es ist daher erforderlich, auch die Bedienungsanleitung des Motorenherstellers gründlich durchzulesen und die enthaltenen Anweisungen zu beachten. -
Seite 25: Keilriemenspannung
Wichtig Eine schlechte Keilriemenspannung führt zum Durchrutschen des Keilriemens und zum frühzeitigen Verschleiß des Keilriemens. Eine zu starke Spannung kann die Lager beschädigen. Keilriemenspannung Prüfen Sie den Zustand des Keilriemens. Wenn Beschädigungen vorhanden sind, ersetzen Sie ihn. Wenn der Keilriemen durchrutscht, stellen Sie den Bowdenzug (Abb. -
Seite 26: Wartungsübersicht
Wartungsübersicht ☐ Fragen Sie Ihren Fachhändler ◊ Prüfung durch den Bediener vor dem Starten des Motors ∆ Prüfung durch den Bediener nach dem Starten des Motors Nach den Alle 100 Alle 300 Stunden Teil zur Prüfung Prüfung Jede Nutzung ersten 20 Stunden oder jährlich Stunden... -
Seite 27: Störungen Und Lösungen
Störungen und Lösungen Problem Ursache Lösung Kein Kraftstoff Auftanken Motor startet nicht Batterie ist leer Batterie aufladen oder austauschen Sicherheitsschalter außer Funktion Sicherheitsschalter überprüfen Maschine fährt nicht Parkbremse arretiert Parkbremse lösen Geschwindigkeitsregelhebel Bewegen Sie den Hebel in Maschine hält nicht an nicht in Neutralstellung Neutralstellung Messereinschalthebel nicht betätigt... -
Seite 28: Ce-Konformitätserklärung Rmk 150
3. Modell: ......RMK 150 ... -
Seite 29: Garantie
Garantie Neben den jeweils gültigen gesetzlichen Gewährleistungsbestimmungen erhalten Sie auf Ihren Herkules RMK 150 eine Garantie. Die Garantiebestimmungen entnehmen Sie bitte dem beiliegenden Service-Checkheft, das alle wichtigen Hinweise zu den HERKULES Garantiebedingungen enthält. Ebenso können in das Service-Checkheft alle Inspektionen eingetragen und somit dokumentiert werden. - Seite 30 Adolf Telsnig e.K. • Dörnbergstr. 27-29 • 34233 Fuldatal Telefon +49(0)561 98186-0 Telefax +49(0)561 98186-26 E-Mail: info@telsnig.de Homepage: www.telsnig.de...
