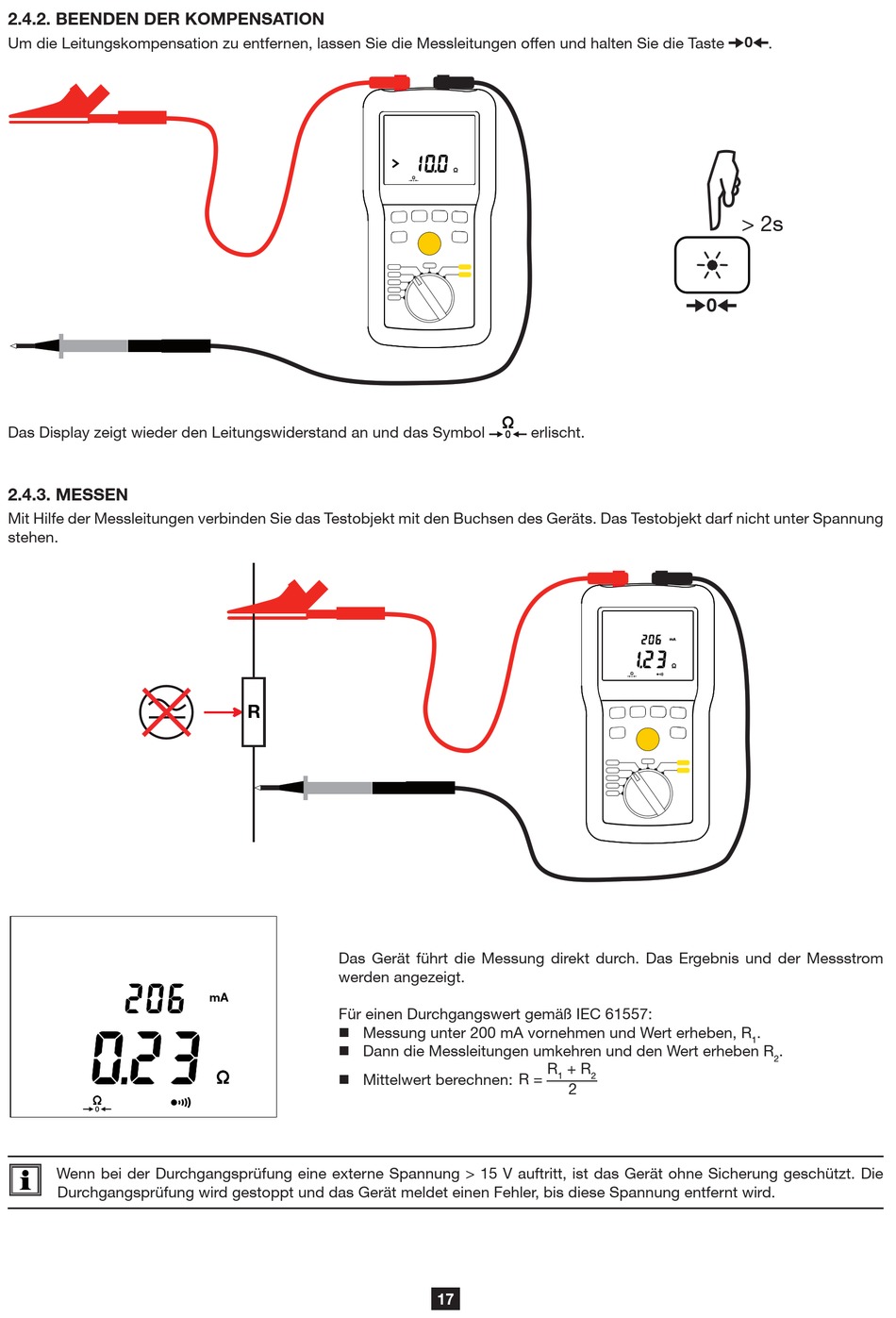

2.4.2. BEENDEN DER KOMPENSATION
Um die Leitungskompensation zu entfernen, lassen Sie die Messleitungen offen und halten Sie die Taste
Das Display zeigt wieder den Leitungswiderstand an und das Symbol
2.4.3. MESSEN
Mit Hilfe der Messleitungen verbinden Sie das Testobjekt mit den Buchsen des Geräts. Das Testobjekt darf nicht unter Spannung
stehen.
Wenn bei der Durchgangsprüfung eine externe Spannung > 15 V auftritt, ist das Gerät ohne Sicherung geschützt. Die
Durchgangsprüfung wird gestoppt und das Gerät meldet einen Fehler, bis diese Spannung entfernt wird.
R
Das Gerät führt die Messung direkt durch. Das Ergebnis und der Messstrom
werden angezeigt.
M
mA
Für einen Durchgangswert gemäß IEC 61557:
Messung unter 200 mA vornehmen und Wert erheben, R
Dann die Messleitungen umkehren und den Wert erheben R
Mittelwert berechnen: R =
erlischt.
R
+ R
1
2
2
17
.
> 2s
M
mA
.
1
.
2
