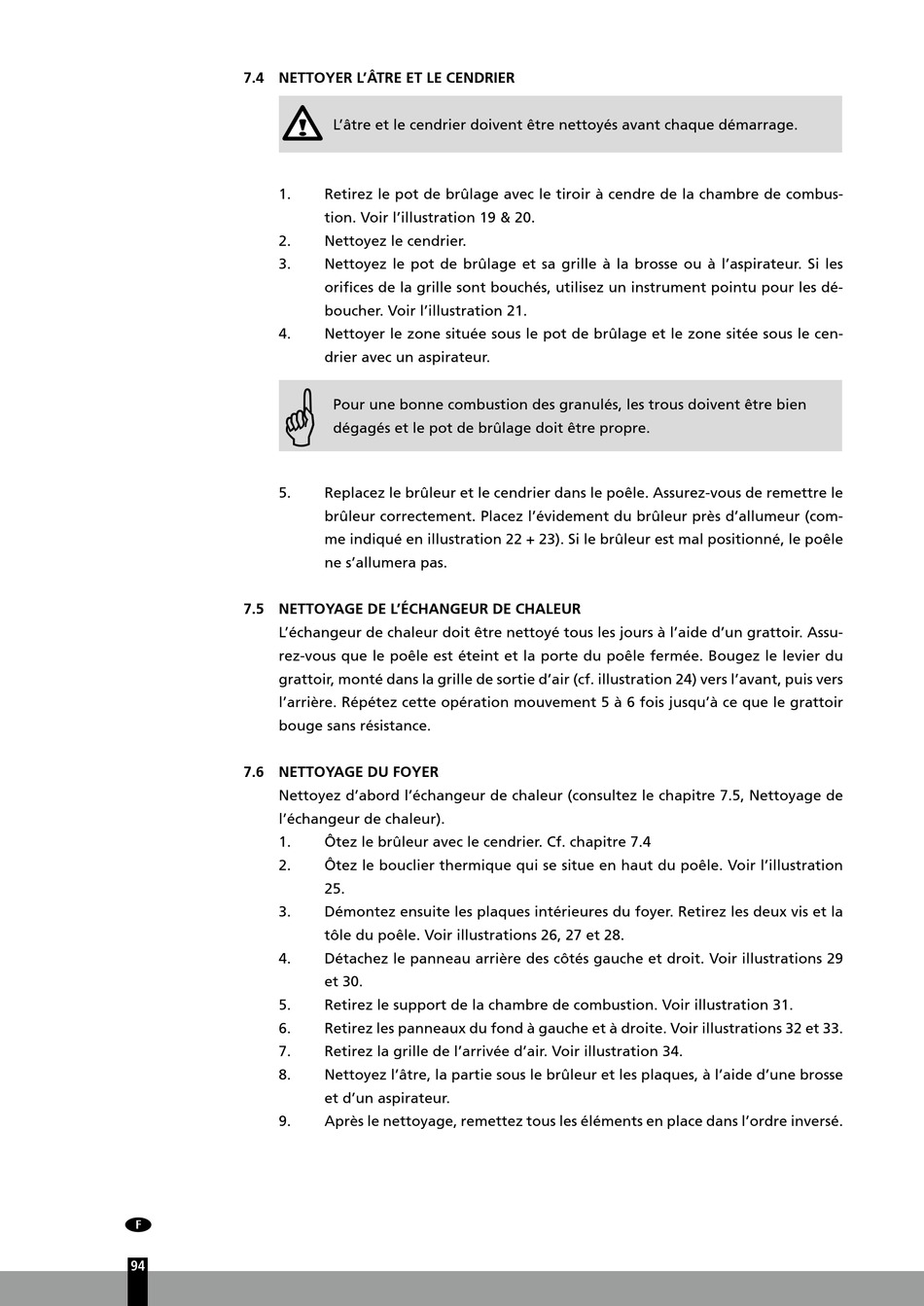

7.4 NETTOYER L'ÂTRE ET LE CENDRIER
1.
2.
3.
4.
G
5.
7.5 NETTOYAGE DE L'ÉCHANGEUR DE CHALEUR
L'échangeur de chaleur doit être nettoyé tous les jours à l'aide d'un grattoir. Assu-
rez-vous que le poêle est éteint et la porte du poêle fermée. Bougez le levier du
grattoir, monté dans la grille de sortie d'air (cf. illustration 24) vers l'avant, puis vers
l'arrière. Répétez cette opération mouvement 5 à 6 fois jusqu'à ce que le grattoir
bouge sans résistance.

7.6 NETTOYAGE DU FOYER

Nettoyez d'abord l'échangeur de chaleur (consultez le chapitre 7.5, Nettoyage de
l'échangeur de chaleur).
1.
2.
3.
4.
5.
6.
7.
8.
9.
3
94
L'âtre et le cendrier doivent être nettoyés avant chaque démarrage.
Retirez le pot de brûlage avec le tiroir à cendre de la chambre de combus-
tion. Voir l'illustration 19 & 20.
Nettoyez le cendrier.
Nettoyez le pot de brûlage et sa grille à la brosse ou à l'aspirateur. Si les
orifices de la grille sont bouchés, utilisez un instrument pointu pour les dé-
boucher. Voir l'illustration 21.
Nettoyer le zone située sous le pot de brûlage et le zone sitée sous le cen-
drier avec un aspirateur.
Pour une bonne combustion des granulés, les trous doivent être bien
dégagés et le pot de brûlage doit être propre.
Replacez le brûleur et le cendrier dans le poêle. Assurez-vous de remettre le
brûleur correctement. Placez l'évidement du brûleur près d'allumeur (com-
me indiqué en illustration 22 + 23). Si le brûleur est mal positionné, le poêle
ne s'allumera pas.
Ôtez le brûleur avec le cendrier. Cf. chapitre 7.4
Ôtez le bouclier thermique qui se situe en haut du poêle. Voir l'illustration
25.
Démontez ensuite les plaques intérieures du foyer. Retirez les deux vis et la
tôle du poêle. Voir illustrations 26, 27 et 28.
Détachez le panneau arrière des côtés gauche et droit. Voir illustrations 29
et 30.
Retirez le support de la chambre de combustion. Voir illustration 31.
Retirez les panneaux du fond à gauche et à droite. Voir illustrations 32 et 33.
Retirez la grille de l'arrivée d'air. Voir illustration 34.
Nettoyez l'âtre, la partie sous le brûleur et les plaques, à l'aide d'une brosse
et d'un aspirateur.
Après le nettoyage, remettez tous les éléments en place dans l'ordre inversé.
