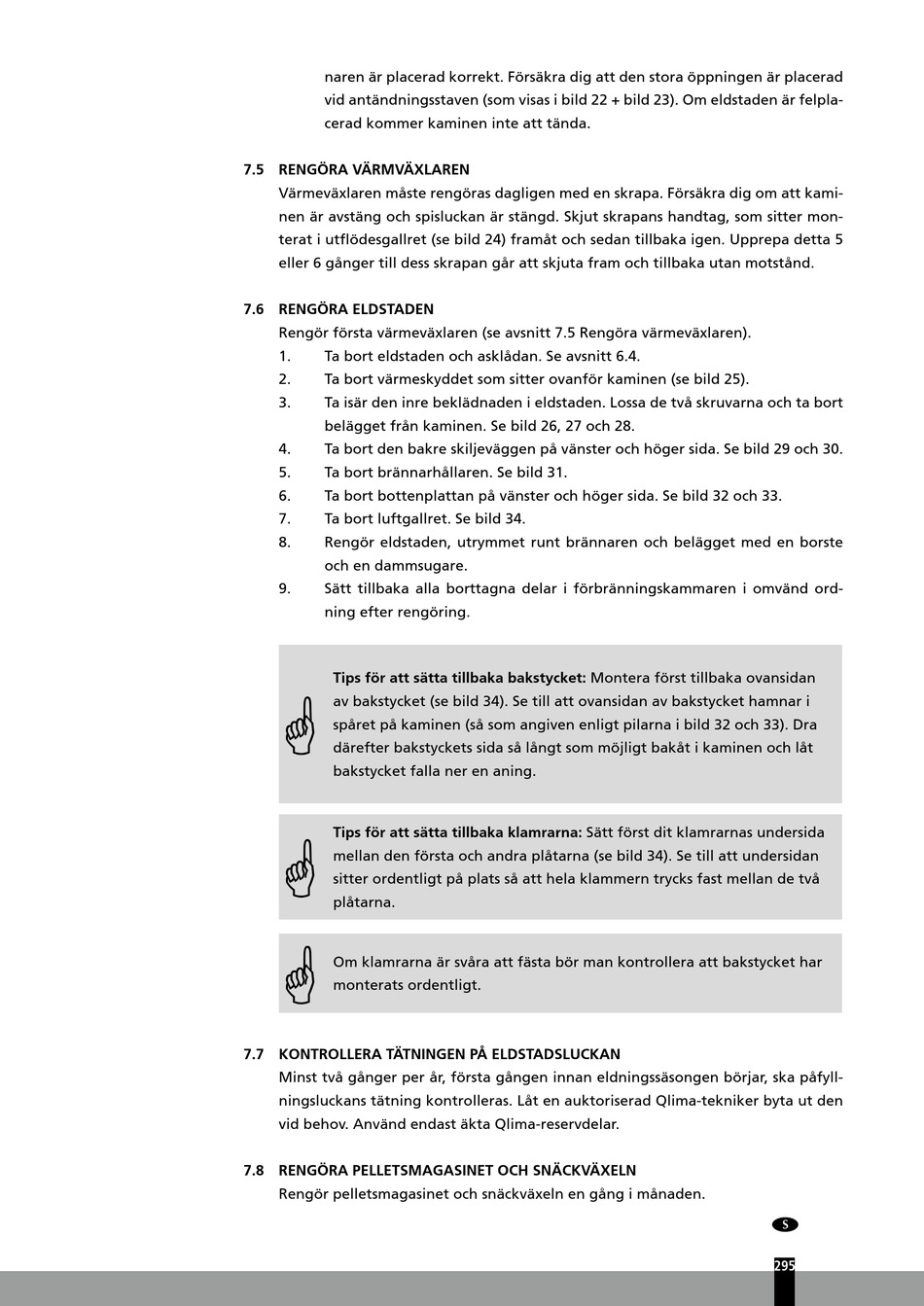

naren är placerad korrekt. Försäkra dig att den stora öppningen är placerad
vid antändningsstaven (som visas i bild 22 + bild 23). Om eldstaden är felpla-
cerad kommer kaminen inte att tända.
7.5 RENGÖRA VÄRMVÄXLAREN
Värmeväxlaren måste rengöras dagligen med en skrapa. Försäkra dig om att kami-
nen är avstäng och spisluckan är stängd. Skjut skrapans handtag, som sitter mon-
terat i utflödesgallret (se bild 24) framåt och sedan tillbaka igen. Upprepa detta 5
eller 6 gånger till dess skrapan går att skjuta fram och tillbaka utan motstånd.
7.6 RENGÖRA ELDSTADEN
Rengör första värmeväxlaren (se avsnitt 7.5 Rengöra värmeväxlaren).
1. Ta bort eldstaden och asklådan. Se avsnitt 6.4.
2. Ta bort värmeskyddet som sitter ovanför kaminen (se bild 25).
3. Ta isär den inre beklädnaden i eldstaden. Lossa de två skruvarna och ta bort
belägget från kaminen. Se bild 26, 27 och 28.
4. Ta bort den bakre skiljeväggen på vänster och höger sida. Se bild 29 och 30.
5. Ta bort brännarhållaren. Se bild 31.
6. Ta bort bottenplattan på vänster och höger sida. Se bild 32 och 33.
7. Ta bort luftgallret. Se bild 34.
8. Rengör eldstaden, utrymmet runt brännaren och belägget med en borste
och en dammsugare.
9. Sätt tillbaka alla borttagna delar i förbränningskammaren i omvänd ord-
ning efter rengöring.
Tips för att sätta tillbaka bakstycket: Montera först tillbaka ovansidan
G
av bakstycket (se bild 34). Se till att ovansidan av bakstycket hamnar i
spåret på kaminen (så som angiven enligt pilarna i bild 32 och 33). Dra
därefter bakstyckets sida så långt som möjligt bakåt i kaminen och låt
bakstycket falla ner en aning.
Tips för att sätta tillbaka klamrarna: Sätt först dit klamrarnas undersida
G
mellan den första och andra plåtarna (se bild 34). Se till att undersidan
sitter ordentligt på plats så att hela klammern trycks fast mellan de två
plåtarna.
G
Om klamrarna är svåra att fästa bör man kontrollera att bakstycket har
monterats ordentligt.
7.7 KONTROLLERA TÄTNINGEN PÅ ELDSTADSLUCKAN
Minst två gånger per år, första gången innan eldningssäsongen börjar, ska påfyll-
ningsluckans tätning kontrolleras. Låt en auktoriserad Qlima-tekniker byta ut den
vid behov. Använd endast äkta Qlima-reservdelar.
7.8 RENGÖRA PELLETSMAGASINET OCH SNÄCKVÄXELN
Rengör pelletsmagasinet och snäckväxeln en gång i månaden.
=
