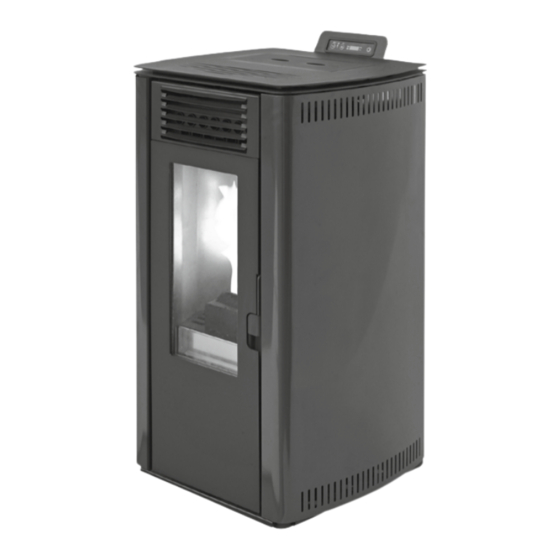

Seite 1 Fiorina 74 S-line - Fiorina 90 S-line GEBRAUCHSANWEISUNG BRUGSANVISNING INSTRUCCIONES DE USO MANUEL D’UTILISATION ΕΧΓΕΙΡΙΔΙΟ ΧΡΗΣΗΣ USER MANUAL ISTRUZIONI D’USO > GEBRUIKSAANWIJZING MANUAL DE INSTRUÇÕES BRUKSANVISNINGEN NAVODILA ZA UPORABO...
Seite 2 WICHTIGE KOMPONENTEN Sichtfenster Schnecken-Zahnrad- einheit Schnecke Verbrennungsluft- Einlassrohr Rauchgas-Tempera- tursensor Rauchsensor Druckschalter Rauchabzug Abbildung 1 Abdeckung Einfüll- trichter Bedienfeld Einfülltrichter/Pellet- trichter Wartungsklappe Umluftgebläse ON-/OFF-Taste Manuelle Rückset- zung Sicherheitsther- mostat Leiterplatte Rauchkammer Ofentür Kohlenbecken mit Abbildung 2 Ascheschublade Ascheschublade 1. LEGGERE DAPPRIMA LE INSTRUZIONI D’USO. 1.
Seite 3 Sehr geehrte Damen und Herren, Glückwunsch zum Kauf des Qlima Ofens. Es handelt sich hierbei um ein hochwer- tiges Produkt, das bei ordnungsgemäßer und verantwortungsbewusster Nutzung, Ihnen viele Jahre des Komforts und der Freude bieten wird. Um die maximale Lebensdauer und einen sicheren Betrieb dieses Qlima Heizgeräts zu gewährleisten, lesen Sie diese Gebrauchsanleitung aufmerksam durch.
Seite 4 SICHERHEITSANWEISUNGEN WAS IM NOTFALL ODER BEI EINEM RAUCHABZUGSBRAND ZU TUN IST ERSTE INBETRIEBNAHME 3.1 Maßnahmen vor und während der ersten Inbetriebnahme NORMALE NUTZUNG DES OFENS 4.1 Informationen in der Anzeige 4.2 Normale Inbetriebnahme 4.3 Außergewöhnliche Inbetriebnahme 4.4 Temperatur einstellen 4.5 Heizleistung des Ofens ändern 4.6 SAVE-Modus 4.7 Standard-Abschaltung 4.8 Fernbedienung...
Seite 5: Sicherheitsanweisungen
Betrieb und für Ihre persönliche Sicher- heit. Daher gelten folgende Anweisungen: • Dieser Ofen muss durch einen autorisier- ten Qlima Heiz- oder Installationsingeni- eur installiert werden, da die Garantie an- dernfalls erlischt. Wenn die Anweisungen in dieser Gebrauchsanleitung von lokalen...
Seite 6 muss die strengere Bedingung gelten. Der Hersteller und Vertreiber haftet in keiner Weise, wenn die Installation nicht lokalen Gesetzen und Verordnungen entspricht, und/oder im Falle einer falschen Luftzu- fuhr und/oder Belüftung und/oder unsach- gemäßen Nutzung. • Der Ofen darf nur in einem Raum instal- liert werden, dessen Ort, Bauweise und Nutzung einen sicheren Betrieb nicht be- einträchtigt.
Seite 7 und innerhalb von 800 mm von seiner Vor- derseite. • Der Ofen wurde für die freistehende Ins- tallation konzipiert und eignet sich daher nicht für einen Einbau. Halten Sie einen Abstand von 200 mm zwischen den Wän- den und den Seiten sowie der Rückseite des Ofens.
Seite 8 noch heiß ist. Vergewissern Sie sich, dass der Pelletbeutel nicht Feuer fangen kann. Seien Sie vorsichtig mit brennbarer Klei- dung; diese kann Feuer fangen, wenn Sie zu nah an das Feuer im Ofen gelangen. • Arbeiten Sie nicht mit entflammbare Lö- sungen im gleichen Raum, in dem der Ofen genutzt wird.
Seite 9 tens zweimal jährlich (zum ersten Mal zu Beginn der Heizsaison) durch einen auto- risierten Fachmann überprüfen und war- ten. Wenn der Ofen intensiv genutzt wird, muss das gesamte System, einschließlich des Rauchabzugs, regelmäßiger gereinigt werden. • Nutzen Sie den Ofen nicht als Grill. Verbinden Sie lediglich einen Ofen mit einem Rauchabzug.
Seite 10 Das Gerät MUSS stets geerdet sein. Sollte die Stromversorgung nicht geerdet sein, dürfen Sie das Gerät NICHT anschließen. • Der Stecker muss jederzeit leicht zugäng- lich sein, wenn das Gerät eingesteckt ist. • Platzieren Sie das Gerät nicht direkt unter eine Steckdose.
Seite 11 Ansammlung von Kohlenmonoxid zu verhindern. 3. ERSTE INBETRIEBNAHME Der Ofen ist zum ersten Mal durch einen qualifizierten Qlima Service-Techniker an- zufeuern. Wenn der Ofen zum ersten Mal angefeuert wird, muss er so eingestellt werden, dass das richtige Luft-Brennstoff-Verhältnis auf jeder der fünf Verbren- nungsstufen gewährleistet ist.
Seite 12 Verändern Sie niemals die Wartungsparameter im Wartungsmenü. Dies kann den Ofen schwer beschädigen und die Garantie kann dadurch erlöschen. Der Ofen darf nur von einem von Qlima zugelassenen Service- Techniker eingerichtet werden. MASSNAHMEN VOR UND WÄHREND DER ERSTEN INBETRIEBNAHME Im Falle eines Neubaus oder einer Renovierung: Lassen Sie das Gebäude gründlich trocknen, bevor Sie den Ofen zum ersten Mal in Betrieb...
Seite 13 Stufe neu eingestellt werden, indem die Pelletzufuhr in Verbin- dung mit der Geschwindigkeit des Rauchabzugslüfters verringert und/oder die Geschwindigkeit des Raumgebläses erhöht wird. Die Wartung des Ofens durch einen von Qlima zugelassenen Techniker birgt folgende Vorteile: • Weniger Rußansammlung, wodurch der Rauchabzug und der Ofen länger sauber bleiben.
Seite 14: Normale Nutzung Des Ofens
4. NORMALE NUTZUNG DES OFENS Die Ascheschublade und das Kohlenbecken müssen vor jeder Inbetriebnahme gereinigt werden. Siehe Abschnitt 6.4. Darüber hinaus muss die Ofentür geschlossen sein. Der Ofen darf nicht in Verbindung mit einem Luftabsaugsystem, einer Heißluftanlage oder anderen Geräten verwendet werden, die sich auf den Luftdruck im Raum auswirken.
Seite 15 Der Ofen ist aus oder schaltet sich ab. Der Ofen läuft im Vorheizmodus. Load Die Pelletzufuhr ist in Betrieb. LED 9 leuchtet ebenfalls (siehe Abbildung 2). Fire On Der Ofen befindet sich in der Entzündphase. Der Ofen ist an und brennt auf der niedrigsten Heizleistungs- stufe 1.
Seite 16: Temperatur Einstellen
Wenn dies nicht zu einem ordentlich brennenden Feuer führt, müssen die Einrich- tungsparameter des Ofens durch einen Fachmann geändert werden. Wenden Sie sich an einen von Qlima zugelassenen Installateur. 4.4 TEMPERATUR EINSTELLEN Drücken Sie die Taste 1, um zum Temperatureinstellungsmenü zu wechseln.
Seite 17: Aktivieren Des Save-Modus
Sobald in der Anzeige die neue Leistungseinstellung erscheint, wechselt die Anzeige 3 Sekunden später in den normalen Betriebsmodus zurück. Der Vorgang zum Ändern der Heizleistung ist nun abgeschlossen. Die gewünschte Heizleistung kann ebenfalls über die Fernbedienung einge- stellt werden. Anweisungen zur Nutzung der Fernbedienung finden Sie in Abschnitt 4.8.
Seite 18: Standard-Abschaltung
4.7 STANDARD-ABSCHALTUNG Der Ofen kann ausgeschaltet werden, indem Sie die Taste 3 drücken, bis „OFF“ in der Anzeige erscheint. Während der Abschaltung wird die Zufuhr von Holzpellets in die Brennkammer gestoppt und das Raumgebläse wird abgeschaltet. Das Rauch- abzugsgebläse läuft noch für kurze Zeit und schaltet sich nach der Abkühlphase ab. 4.8 FERNBEDIENUNG So verwenden Sie die Fernbedienung Richten Sie die Fernbedienung auf das Bedienfeld des Ofens.
Seite 19: Einstellen Der Heizleistung
ECONO SEND TURBO AUTO ON 1 OFF 1 ON1: Verwenden Sie diese Taste, um einen Zeitplan zum automatischen Ein- ECONO SEND ON 2 CANCEL OFF 2 schalten des Ofens einzurichten (Programm 1). TURBO ECONO SEND ON 1 AUTO OFF 1 OFF1: Verwenden Sie diese Taste, um einen Zeitplan zum automatischen TURBO ON 2 CANCEL...
Seite 20: Auto-Modus Aktivieren (On1)
ECONO SEND TURBO ON 1 AUTO OFF 1 ON 2 CANCEL OFF 2 Heizstufe und die eingestellte Temperatur ersetzt. Drücken Sie (3), um die Aus- ECONO SEND TURBO wahl zu bestätigen. Siehe Abbildung 8. ON 1 AUTO OFF 1 ON 2 CANCEL OFF 2 ECONO-MODUS...
Seite 21: Tägliche Wiederholung
chen möchten. Die Stunden und Minuten und das entsprechende Symbol werden in der Anzeige der Fernbedienung angezeigt. Drücken Sie die Taste CANCEL (2), um den Zeitplan zur automatischen Ein- und Abschaltung des Ofens abzubrechen. Drücken Sie SENDEN (3), um zu bestätigen. Siehe Abbildung 13. TÄGLICHE WIEDERHOLUNG ECONO SEND...
Seite 22: Befüllen Des Pellettrichters
Lagern und transportieren Sie die Pellets unter absolut trockenen Bedingungen. Holzpellets können erheblich auseinandergehen, wenn sie mit Wasser in Berührung kommen. Wenden Sie sich an den Qlima Vertriebspartner oder einen zugelassenen Qlima Installateur für weitere Informationen zu Pellets. 5.2 BEFÜLLEN DES PELLETTRICHTERS Öffnen Sie die Abdeckung des Pellettrichters an der Oberseite des Ofens und ge-...
Seite 23: Wartung
Berühren Sie niemals die beweglichen Teile im Pellettrichter. Um die Gefahr des Kontakts mit den beweglichen Teilen im Pellettrichter zu vermeiden, wird empfohlen, stets den Ofen auszuschalten, indem Sie den Netzstecker aus der Steckdose ziehen. Sollte der Trichter während des Betriebs nachgefüllt werden müssen, so achten Sie darauf, dass die Pellets und/oder der Pelletbeutel nicht in Kontakt mit den heißen Bauteilen des Ofens kommen können, da hierdurch eine gefährliche Situation entstehen kann.
Seite 24: Reinigung Des Aussengehäuses Des Ofens
6.2 REINIGUNG DES AUSSENGEHÄUSES DES OFENS Reinigen Sie die Oberfläche des Ofens mit heißem Wasser und Seife. Verwenden Sie keine Scheuer- oder Lösungsmittel, da diese die Lackierung des Ofens beschä- digen könnten. 6.3 REINIGUNG DES SICHTFENSTERS Das Sichtfenster in der Ofentür ist vor jeder Inbetriebnahme zu reinigen, um zu verhindern, dass Ruß...
Seite 25: Reinigung Des Herds
6.6 REINIGUNG DES HERDS Reinigen Sie zuerst den Wärmetauscher (siehe Abschnitt 6.5 „Reinigung des Wär- metauschers“). Entnehmen Sie das Kohlenbecken und die Ascheschublade. Siehe Ab- schnitt 6.4 Entnehmen Sie den Hitzeschild an der Oberseite des Ofens. a. Schieben Sie die Vorderseite des Hitzeschilds nach oben (Abbildung 22), um den Befestigungspunkt 2 zu lösen (Abbildung 23).
Seite 26: Überprüfung Der Dichtung An Der Feuerklappe
Überprüfen Sie die Türdichtung mindestens zweimal jährlich auf undichte Stelle und Schäden, zum ersten Mal jedoch vor Beginn der Saison. Lassen Sie die Türdich- tung bei Bedarf durch einen von Qlima zugelassenen Techniker ersetzen. Verwen- den Sie lediglich Qlima Original-Ersatzteile.
Seite 27: Technische Wartung Und Originalbauteile
Bevor ein Ofen das Werk verlässt, wird er gründlich getestet und in Betrieb genom- men. Alle Reparaturen oder Wartungsarbeiten, die während oder nach der Instal- lation erforderlich sind, müssen von einem von Qlima zugelassenen Heiztechniker durchgeführt werden. Original-Ersatzteile sind exklusiv über unsere technischen Service-Center und autorisierten Vertriebshändler erhältlich.
Seite 28 Qlima zugelassenen Techniker durchgeführt werden Bedienfeld ist defekt Tauschen Sie das Bedienfeld aus. Darf nur durch einen von Qlima zugelassenen Tech- niker durchgeführt werden Flachbandkabel ist defekt Tauschen Sie das Flachbandkabel aus. Darf nur durch einen von Qlima zugelassenen Techniker durchgeführt werden...
Seite 29 „AlAr no FirE“ schmutzig eingeblendet Der Schneckenmotor ist Tauschen Sie den Schneckenmotor aus. defekt Darf nur durch einen von Qlima zugelasse- nen Techniker durchgeführt werden Elektronische Leiterplatte Tauschen Sie die Leiterplatte aus. Darf nur ist defekt durch einen von Qlima zugelassenen Tech- niker durchgeführt werden...
Seite 30 Qlima zugelassenen Tech- niker durchgeführt werden Elektronische Leiterplatte Tauschen Sie die elektronische Leiterplatte ist defekt aus. Darf nur durch einen von Qlima zuge- lassenen Techniker durchgeführt werden Der Trichter ist leer Befüllen Sie den Pellettrichter. Holzpellets Die Schnecke ist verstopft Ziehen Sie den Ofen aus der Steckdose.
Seite 31 Kein Fehler. Der Ofen Der Ofen muss gewartet werden. Wenden zeigt „SERV“ muss nach jeweils 900 Be- Sie sich an einen von Qlima zugelassenen triebsstunden gewartet Service-Techniker. Der Techniker wird eine werden. Der Ofen wird Wartung des Ofens durchführen und die einfach weiterlaufen.
Seite 32 Kaminfeger. Anzeigen ALF Die elektronische Leiter- Tauschen Sie die elektronische Leiterplatte und ALC im platte ist defekt. aus. Darf nur durch einen von Qlima zuge- Bedienfeld lassenen Techniker durchgeführt werden leuchten. Übermäßige Länge des Wenden Sie sich an einen Rauchabzug- Rauchabzugs Fachmann, um zu prüfen, ob der Rauch-...
Seite 33 Leiterplatte oder der Geschwindigkeits- fail“ an Leiterplatte kann dessen sensor defekt, oder die Verkabelung ist Geschwindigkeit nicht beschädigt oder lose. Beheben Sie den messen. Defekt. Darf nur durch einen von Qlima zugelassenen Techniker durchgeführt werden...
Seite 34: Technische Daten
9. TECHNISCHE DATEN Modell Fiorina 74 S-Line Fiorina 90 S-Line Ofentyp Holzpellets Holzpellets Kapazität (*) 2.65 - 7.45 2.65 - 9.00 Stromverbrauch (Entzündung/normaler 300 / 100 300 / 100 Betrieb) Elektrischer Anschluss V/Hz 230/~50 230/~50 Wärmeeffizienz bei Nenn-/verringerter Kapa- 91 / 92.7 89.5 / 92.7...
Seite 35 Die Versandkosten und die Risiken, die aus dem Transport des Ofens oder seiner Bauteile hervorgehen, sind stets vom Käufer zu tragen. Die Garantie gilt nur, wenn der Ofen durch einen von Qlima zugelassenen Installateur installiert wird und wenn das unterzeichnete Frachtprotokoll vorgelegt werden kann.
Seite 36: Konformitätserklärung
Dass das Design und der Bau folgender Produkte den geltenden Sicherheits- und Gesundheitsanforderungen der entsprechenden EG-Richtlinien entsprechen: Produktbeschreibung: Haushaltsheizgerät für Holzpellets Marke: Qlima Produktmodellbezeichnung: Fiorina 74 S-Line, Fiorina 90 S-Line Geltende EG-Richtlinien: EGF-Niederspannungsrichtlinie: 2006/95/EG EG-Richtlinie über die elektromagnetische Verträglichkeit (EMV): 2004/108/EG EG-RoHS-Richtline 2002/95/EG Wärme-...
Seite 38 VIGTIGE DELE Glasparti Sneglgearkasse Snegl Udsugningsrør for forbrændingsluft Røggastempera- tursensoren Røgsensor Trykafbryder Røgventilator Dæksel til træpillebe- holder Betjeningspanel figur 1 Træpillebeholder Adgangspanel for vedligeholdelse Blæseren til recirkula- tion af luften Til/fra Sikkerhedstermostat med manuel nulstil- ling Elektronisk printkort Rökkammaren Brænderdør Brændeskål med askeskuffe Askeskuffe...
Seite 39 Tillykke med købet af Qlima-ovnen. Du har købt et kvalitetsprodukt, som kan holde i mange år, hvis det bruges korrekt. Læs denne brugsanvisning, før Qlima-ovnen tages i brug, og gem den til senere brug for at sikre maksimal levetid for ovnen og sikker brug af den.
Seite 40 SIKKERHEDSINSTRUKTIONER HVORDAN EN NØDSITUATION ELLER EN SKORSTENSBRAND HÅNDTERES FØRSTE IBRUGTAGNING 3.1 Handlinger før og under første opstart NORMALBETJENING AF OVNEN 4.1 Display-information 4.2 Normal start 4.3 Start under andre forhold 4.4 Indstilling af temperatur 4.5 Ændring af ovnens varmeafgivelse 4.6 Save mode 4.7 Normal slukning 4.8 Fjernbetjeningen 4.9 Skift af fjernbetjeningens batterier...
Seite 41 Garantien for dette produkt gæl- der kun, hvis det installeres af en Qlima- autoriseret tekniker. Itvivlstilfælde er den strengeste lovgivning gældende. Produ- centen og distributøren fraskriver sig et-...
Seite 42 hvert ansvar i tilfælde af installation, som ikke overholder den lokale lovgivning, og/ eller i tilfælde af mangelfuld luftventila- tion og/eller forkert brug. • Ovnen må kun installeres i et rum, hvor placeringen, bygningskonstruktionen og rummets anvendelse muliggør sikker brug af ovnen.
Seite 43 • Ovnens flader kan blive meget varme, når ovnen bruges. Børn må ALDRIG være ale- ne sammen med ovnen. Børn bør holdes under opsyn for at sikre, at de ikke leger med ovnen. • Ovnen må ikke bruges af personer (her- under børn) med fysisk eller psykisk han- dicap, personer med nedsat føleevne eller personer med manglende erfaring eller...
Seite 44 ovnen installeres. • Ovnen er tung, og gulvunderlaget skal derfor kontrolleres af en ekspert. • Brug kun tørre træpiller af god kvalitet uden rester af lim, harpiks og tilsætnings- stoffer. De skal have en diameter på 6 mm, en maksimumlængde 30 mm. •...
Seite 45 nedenfor grundigt igennem: • Brug ikke et defekt strømkabel. • Et defekt strømkabel må kun udskiftes af leverandøren eller en autoriseret person eller et serviceværksted. • Klem eller bøj ikke kablet. • Kontroller, at strømkablet ikke kommer i kontakt med ovnens varme dele. •...
Seite 46 Lad en autoriseret elektriker kontrollere den elektriske tilslutning, hvis du ikke er sikker på, at alting er tilsluttet korrekt. • Luftindtag og -udtag må aldrig dækkes til. • Der må ikke stikkes genstande i enhedens åbninger. • Enheden må aldrig komme i kontakt med vand.
Seite 47: Første Ibrugtagning
Udluft rummet ved at åbne alle vinduer og døre i forbindelse med mulig dannelse af kulmonoxid. 3. FØRSTE IBRUGTAGNING Den første ibrugtagelse skal udføres af en autoriseret Qlima servicetekniker. Ovnen skal justeres ved første ibrugtagelse, således der opnås korrekt luft/brændstoffor- hold ved hver af de fem forbrændingsniveauer. Det korrekte forhold er meget afhængig af den monterede røgkanal og kan først justeres efter installation af...
Seite 48 Se figur 1 nedenfor. Juster luft/brændstofforholdet hvis nødvendigt. Justering af luft/brændstofforholdet må kun udføres af en Qlima servicetekniker. Kontroller skorstenstrækket med en differenstrykmåler. Juster - hvis instal- leret - spjældet på skorstenen.
Seite 49: Display Information
øge rumventilatorens periferihastighed. Det har følgende fordele at lade ovnen opstarte af en autoriseret Qlima tekniker: • Der opstår mindre soddannelse, som gør, at skorsten og ovn mindre hurtigt skal renses.
Seite 50 der. Når denne LED er tændt, er timer-funktionen aktiveret. LED 8: Angiver, at den indstillede temperatur er nået. Displayet viser ligeledes teksten ECO, samt indstillet temperatur. LED 9: Angiver, at pilletilførslens skruedrev er aktiveret. LED 10: Angiver, at tændingsenheden er aktiveret. Display 11: Viser rumtemperatur og varmeafgivelsesniveau.
Seite 51: Indstilling Af Temperatur
4.2. Hvis det ikke medfører dannelse af gode flammer, skal installationsparametrene ændres af en tekniker. Kontakt en Qlima-autoriseret tekniker. 4.4 INDSTILLING AF TEMPERATUR Tryk på knap 1 for at gå til indstillingsmenuen for temperatur. Displayet viser teksten SET og ønsket temperatur.
Seite 52: Differenstemperatur
4.5 ÆNDRING AF OVNENS VARMEAFGIVELSE Tryk én gang på knap 2. Displayet viser teksten POT og en af de 5 varmeaf- givelsesniveauer. Tryk på knap 1 for at reducere varmeafgivelsen. Displayet viser den ændrede varmeafgivelse. Tryk på knap 2 for at øge varmeafgivelsen. Displayet viser den ændrede varmeafgivelse.
Seite 53 For at forhindre mange start/stop og dermed ekstra slitage på forskellige dele, an- befales det ikke at indstille differenstemperaturen lavere end 2°C og højere end 4°C. 4.7 NORMAL SLUKNING Sluk ovnen ved at trykke på knappen 3, indtil ”OFF” vises på display. Under sluk- ningen standses tilførslen af træpiller til brændeskålen og blæseren til luftcirkula- tion slukkes.
Seite 54: Tilstanden Auto
ECONO SEND TURBO ON1: Brug denne knap til at indstille tidsplanlægningen for at tænde ovnen AUTO ON 1 OFF 1 ECONO SEND automatisk (program 1). ON 2 CANCEL OFF 2 TURBO ECONO SEND OFF1: Brug denne knap til at indstille tidsplanlægningen for at slukke ovnen ON 1 AUTO OFF 1...
Seite 55 i displayet (2) og tryk på (3). Tryk i mindst 2 sekunder på knappen (1) for at ECONO SEND ECONO SEND TURBO deaktivere funktionen. Teksten ECONO forsvinder fra fjernbetjeningens display. Tryk TURBO AUTO ON 1 OFF 1 AUTO på (3) for at bekræfte valget. Se figur 9. ON 1 OFF 1 ECONO...
Seite 56 4.9 SKIFT AF FJERNBETJENINGENS BATTERIER Når batterierne i fjernbetjeningen skal skiftes, fjernes dækslet på bagsiden af fjernbetjeningen som vist i figur 15. Udskift de gamle batterier med nye. Vær op- mærksom på + og - polerne. Brug kun AAA 1,5V batterier. Batterier må ikke smides i åben ild, hvor de kan eksplodere eller frigive farlige væsker.
Seite 57 Opbevar og transporter træpillerne fuldstændigt tørt. Træpiller kan udvide sig meget, hvis de udsættes for fugt. Kontakt Qlima-forhandleren eller den autoriserede Qlima-montør for at få yderli- gere oplysninger om træpiller. 5.2 PÅFYLDNING AF TRÆPILLER I TRÆPILLEBEHOLDEREN Åbn dækslet på pilletragten foroven på ovnen og fyld forsigtigt tragten 3/4 med piller.
Seite 58 Træk ovnens netstik ud af stikkontakten, før der udføres vedligeholdelse på ovnen. Opgave Hyppighed Rengøring af ovnens udvendige Hver anden uge flader Rengøring af ovnens glasparti Hver gang ovnen startes. Også ved optæn- ding ved brug af timerfunktionen Rengøring af brænderen Hver gang ovnen startes.
Seite 59 Rengør brændeskålen og risten yderligere ved hjælp af en børste og en støvsuger. Åbne huller og en ren brændeskål er utroligt vigtige for en god forbrænding af træpillerne. Sæt brænderen og askeskuffen tilbage i ovnen. Sørg for, at brænderen an- bringes korrekt.
Seite 60 Kontroller brænderdørens forsegling for lækage eller andre skader mindst to gan- ge om året, første gang før varmesæsonen starter. Få en Qlimaautoriseret tekniker til at udskifte den, hvis det er nødvendigt. Brug kun originale Qlima-reservedele. 6.8 RENGØRING AF TRÆPILLEBEHOLDEREN OG SNEGLEN Rengør pilletragten og skruedrevet en gang om måneden.
Seite 61 Originale reservedele kan kun fås hos vores tekniske servicecenter og autoriserede salgssteder. Husk at oplyse model og serienummer, når du kontakter forhandleren, det tekniske servicecenter eller den autoriserede varmetekniker. Brug kun Qlima reservedele. Brug af Qlima reservedele vil medføre, at garantien bort- falder.
Seite 62 Udskift sikringen. Det må kun gøres af en sprunget. autoriseret Qlima-tekniker. Betjeningspanelet er Udskift betjeningspanelet. Det må kun defekt. gøres af en autoriseret Qlima-tekniker. Fladkablet er defekt. Udskift fladkablet. Det må kun gøres af en autoriseret Qlima-tekniker. Printkortet er defekt. Udskift printkortet. Det må kun gøres af en autoriseret Qlima-tekniker.
Seite 63 Rengør brændeskålen. no FirE" vises. Pilleskruedrevets motor Udskift pilleskruedrevets motor. Det må er defekt. kun gøres af en autoriseret Qlima-tekniker. PCB er defekt. Udskift PCB. Det må kun gøres af en auto- riseret Qlima-tekniker. Temperatursensoren har Tøm brændeskålen, og start igen, hvis pro- ikke registreret mini- blemet fortsætter.
Seite 64 Sæt håndbeskytteren på plads, og start igen. Tilkald en autoriseret Qlima- tekniker, hvis problemet fortsætter. Sneglmotoren er beska- Udskift motoren. Det må kun gøres af en diget.
Seite 65 Fejlmeddelel- Ingen fejl. Ovnen har Vedligeholdelse af ovnen er påkrævet. sen "SERV" nået 900 drifttimer Kontakt en autoriseret Qlima servicetekni- vises og vedligeholdelse er ker. Teknikeren vil sørge for vedligehol- påkrævet. Ovnen vil fort- delse og nulstille meldingerne. sat fungere.
Seite 66 Udbedr ferihastighed. fejlen. Det må kun gøres af en autoriseret Qlima-tekniker. 9. TEKNISCHE DATA Model Fiorina 74 S-line Fiorina 90 S-line Ovntype Træpiller Træpiller Kapacitet (*) 2,65 - 7,45 2,65 - 9,00 Strømforbrug...
Seite 67 Omkostninger og risiko ved transport af ovnen eller dens dele påhviler altid køberen. Garantien dækker kun, når ovnen installeres af en autoriseret Qlima-montør, og hvis ejeren kan fremvise det underskrevne klargøringsbevis. For at undgå unødvendige omkostninger anbefales det altid at læse denne brugsanvis- ning først.
Seite 68: Overensstemmelseserklæring
EU-direktiverne baseret på deres design og type: Produktbeskrivelse: Opvarmningsapparater, der brænder træpiller, til private boliger Varemærke: Qlima Produktreference: Fiorina 74 S-line Fiorina 90 S-line Gældende EU-direktiver: EU-direktiv om lavspænding 2006/95/EEC EU ROHS direktiv 2004/108/ED EU RoHC direktiv 2002/95/ES Gennemsnitligt støv-...
Seite 70 PIEZAS IMPORTANTES Panel de la ventanilla Reductor del motor del sistema de tornillo Sistema de tornillo Conducto de aspiración de aire de combustión Sensor de temperatura de humo Sensor de humo Interruptor de presión Aspirador de humos Tapa del embudo de combustible Figura 1 Panel de control...
Seite 71 Estimado/a señor/señora: Felicidades por la compra de una estufa Qlima. Este es un producto de alta calidad del que podrá disfrutar durante muchos años si lo usa de forma responsable. Para garantizar una larga vida útil y un uso seguro de este producto de calefacción Qlima, lea primero atentamente este manual.
Seite 72 INSTRUCCIONES DE SEGURIDAD QUÉ HACER EN SITUACIONES DE EMERGENCIA O UN FUEGO EN LA CHIMENEA PRIMERA PUESTA EN FUNCIONAMIENTO 3.1 Tareas antes y durante el primer arranque USO NORMAL DE LA ESTUFA 4.1 Información de pantalla 4.2 Procedimiento normal de arranque 4.3 Procedimiento de arranque fuera de lo normal 4.4.
Seite 73: Normas De Seguridad
• Esta estufa la tiene que instalar un instalador de calefacción autorizado por Qlima, si no es así la garantía dejará de ser válida. Si las ins- trucciones de uso de este manual difieren de la legislación local y/o regional, se aplicarán...
Seite 74 y normativa local y/o en el caso de una in- correcta ventilación y aeración y/o un uso inadecuado. • Solo se puede instalar la estufa en una ha- bitación en la que la ubicación, la arquitec- tura y el uso, no impidan un funcionamien- to seguro de la estufa.
Seite 75 • Cuando está en funcionamiento, la estufa se puede calentar mucho. NUNCA deje a niños solos y sin supervisión cerca de la es- tufa. Vigile a los niños y evite que jueguen con la estufa. • Esta estufa no es apta para que la usen per- sonas (entre las que se incluyen a los niños) con capacidades físicas, sensoriales o men- tales limitadas o sin suficiente experiencia...
Seite 76 • La estufa pesa bastante; la resistencia del suelo la debe revisar un experto autoriza- • Utilice únicamente pellets de madera seca y de buena calidad sin restos de cola, resina o aditivos. Diámetro 6 mm. largo máximo 30 • No utilice otro combustible que no sean los pellets de madera.
Seite 77 Conecte una sola estufa por canal de humo. Si se conectan más estufas en el mismo canal de humo se pueden crear situaciones peligrosas. Esta estufa también necesita una conexión eléctrica. Léase bien los siguientes comenta- rios y advertencias: • No utilice un cable de alimentación estro- peado.
Seite 78 Antes de enchufar el aparato, compruebe que: • La tensión de conexión coincide con el va- lor de la placa del modelo. • El enchufe y la alimentación son los aptos para el aparato. • Que la clavija del cable entra bien en el enchufe.
Seite 79: Primera Puesta En Funcionamiento
3. PRIMERA PUESTA EN FUNCIONAMIENTO La primera puesta en funcionamiento la tiene que realizar un técnico de servicio Qlima reconocido. Cuando se arranca por primera vez hay que regular la estufa para conseguir una proporción correcta de aire/combustión en cada uno de los cinco niveles de combustión.
Seite 80 Ponga pellets en el embudo. Ver apartado 5 «Llenar el embudo con pellets» de este manual de instrucciones para ver la explicación de los pellets a utili- zar y cómo rellenar el embudo. Enchufe el aparato a una toma de tierra y encienda el interruptor de co- rriente, que se encuentra en la parte trasera de la estufa.
Seite 81 El hecho de que un técnico Qlima reconocido realice la puesta en servicio de la estufa tiene las siguientes ventajas: • Se formará menos hollín, por lo que la chimenea y la estufa ensuciarán menos.
Seite 82 Botón 1: Reduce la temperatura de la habitación solicitada por el usuario. El botón 1 también se puede usar para mostrar y modificar la posición del suministro de calor. Botón 2: Aumenta la temperatura de la habitación solicitada por el usuario. El botón 2 también se puede usar para mostrar y modificar la posición del suministro de calor.
Seite 83: Ajustar La Temperatura
Si con esto no se consigue que prenda fuego, un profesional tiene que cambiar los parámetros de instalación de la estufa. Póngase en contacto con un instalador aprobado por Qlima. 4.4 AJUSTAR LA TEMPERATURA Pulse el botón 1 para ir al menú de configuración de la temperatura. En la pantalla aparece «set»...
Seite 84 la temperatura deseada. Pulse en el botón 2 para aumentar la temperatura deseada. La pantalla indi- ca la temperatura deseada. Ahora se ha ajustado la temperatura. Después de 3 segundos la temperatura volverá al modo de funcionamiento normal automáticamente. Se ha terminado el proceso de modificar la temperatura. La temperatura deseada también se puede regular con el mando a distancia.
Seite 85: Mando A Distancia
La estufa está ahora en el modo Ahorro y se puede reiniciar. TEMPERATURA DIFERENCIAL La temperatura diferencial es la diferencia en grados con la temperatura confi- gurada. Por ejemplo: La temperatura configurada es de 20ºC y la temperatura diferencial configurada es de 2ºC. La estufa se apagará con una temperatura de espacio de 22ºC y se volverá...
Seite 86 SEND: Utilice este botón para confirmar la función elegida y enviarla a la ECONO SEND estufa. TURBO ON 1 AUTO OFF 1 ECONO: Utilice esta función para activar / desactivar la función ECONO. ECONO SEND ON 2 CANCEL OFF 2 Mantenga el botón pulsado 2 segundos como mínimo para activar / desacti- TURBO var esta función.
Seite 87 MODO AUTOMÁTICO En esta función, la estufa calcula la capacidad necesaria, según la diferencia entre la temperatura deseada y la temperatura de la habitación. Para seleccionar el modo automático, pulse en (1) hasta que aparezca el símbolo . Pulse en ECONO SEND TURBO...
Seite 88 ECONO SEND símbolo OFF1 parpadean en el mando a distancia. Utilice los botones (2 y TURBO ECONO SEND ECONO SEND 3) para seleccionar el tiempo deseado (intervalos de 10 minutos). Para confirmarlo, ON 1 AUTO OFF 1 TURBO TURBO CANCEL elija (1).
Seite 89 Guarde y transporte los pellets en un lugar absolutamente seco. Los pellets de madera se pueden hinchar considerablemente cuando entran en contacto con el agua. Póngase en contacto con un vendedor Qlima o un instalador Qlima certificado para obtener más información sobre pellets. 5.2 CÓMO LLENAR EL EMBUDO DE PELLETS...
Seite 90: Mantenimiento
mente el embudo con 3/4 de pellets. Procure que no caiga ningún pellet en la estufa. Después cierre la tapa. No toque nunca ninguna pieza móvil dentro del embudo de pellets. Para evitar que usted toque piezas móviles dentro del embudo de pellets, es mejor que apague totalmente la estufa desenchufándola.
Seite 91: Limpieza Del Cristal
Comprobar el cierre de la portezu- Dos veces al año, la primera vez al principio de la temporada y/o cuando se hayan con- sumido 2500 kg de pellets Limpieza de embudo y el sistema Una vez al mes y/o cuando se hayan consu- de tornillo mido 2500 kg de pellets Limpieza del tubo de entrada de...
Seite 92 6.5 LIMPIEZA DEL CONMUTADOR DE CALOR Hay que limpiar diariamente el conmutador de calor con ayuda de una rascadera. Procure que la estufa esté apagada y la puerta cerrada. Mueva el mando de la rascadera, montada en la rejilla de salida (vea ilustración 21) hacia delante y des- pués hacia atrás.
Seite 93 Si hiciera falta, deje que un técnico Qlima certificado sustituya el cierre de la portezuela. Utilice únicamente piezas de repuesto originales Qlima. 6.8 LIMPIEZA DE EMBUDO Y EL MECANISMO DE TORNILLON Limpie el embudo y el mecanismo de tornillo una vez al mes.
Seite 94: Solucionador De Problemas
Tenga a mano el modelo y número de serie antes de ponerse en contacto con su distri- buidor, el centro de Servicio Técnico o el técnico de calefacción autorizado por Qlima. Utilice únicamente piezas de reserva originales Qlima. Si usa otras piezas de reserva que no sean las originales Qlima invalida la garantía.
Seite 95: Listado De Averías
Qlima El panel de control está Sustituya el panel de control Únicamente lo averiado puede hacer un técnico aprobado por Qlima El panel de control está Sustituya el cable plano. Únicamente lo pue- averiado de hacer un técnico aprobado por Qlima El circuito impreso está...
Seite 96 Póngase en contacto «ALARM NO umbral de temperatura con un instalador aprobado por Qlima si el ACC» mínima para arrancar problema persiste. La temperatura exterior Vacíe la caldera y vuelva a empezar. Pón- es demasiado baja.
Seite 97 El cierre de la puerta está Sustituya el cierre. Únicamente lo puede roto, gastado o dañado hacer un técnico aprobado por Qlima La estufa está Se ha alcanzado la Esto no es un error. La estufa funciona en...
Seite 98 Consulte un especialista en chimeneas para larga que le compruebe si la chimenea cumple con la legislación. Consulte con un técnico aprobado por Qlima para saber si la chime- nea es apta para la estufa. Condiciones climáticas Cuando el viento sopla muy fuerte, puede desfavorables haber una presión negativa en la chime-...
Seite 99: De Talles Técnicos
Repare el fallo. Únicamente lo pue- del ventilador de hacer un técnico aprobado por Qlima. 9. DE TALLES TÉCNICOS Modelo Fiorina 74 S-line Fiorina 90 S-line...
Seite 100 La garantía es únicamente válida cuando la estufa esté instalada por un instalador autorizado por Qlima y si ha podido tener lugar el protocolo descrito de puesta en marcha. Para evitar cualquier gasto innecesario, le recomendamos que primero lea este manual atentamente.
Seite 101: Declaración De Conformidad
Descripción del producto: Calefactor para viviendas, calentado con pellets de madera Marca: Qlima Modelo de producto: Fiorina 74 S-Line, Fiorina 90 S-Line Normas de la UE aplicadas: Directriz de bajo voltaje CE (LVD): 2006/95/EC Directriz sobre compatilibilidad electromagnética EC (EMC):...
Seite 102 COMPONENTES IMPORTANTES Vitre Moto-réducteur de la vis sans fin Vis sans fin Tube d’aspiration d’air de combustion Décharge des gaz de combustion Sonde à fumée Manostat Extracteur de fumée Couvercle de la tré- mie à combustible Panneau de com- illustration 1 mande Trémie à...
Seite 103 à condition de l’utiliser de façon responsable et correcte. Pour assurer à votre produit de chauffage Qlima une durée de vie et une sécurité d’utilisation maximum, lisez attentivement ce manuel avant utilisation et conser- vez-le pour pouvoir le consulter ultérieurement.
Seite 104 INSTRUCTIONS DE SÉCURITÉ COMMENT AGIR DANS UNE SITUATION D’URGENCE OU EN CAS DE FEU DE CHEMINÉE PREMIÈRE MISE EN SERVICE 3.1 À faire avant et pendant la première mise en service UTILISATION NORMALE DU POÊLE 4.1 Informations affichées 4.2 Procédure de démarrage normaux 4.3 Procédure de démarrage inhabituelle 4.4.
Seite 105: Instructions De Sécurité
Pour cela : • Ce poêle doit être installé par un techni- cien Qlima agréé en chauffage et génie climatique. La garantie est seulement ap- plicable si le poêle est installé par un pro- fessionnel Qlima agréé.
Seite 106 contraignante s’applique. Le fabricant et le revendeur déclinent toute responsabi- lité si l’installation de l’appareil n’est pas en conformité avec les lois et règlemen- tations locales et/ou en cas de ventilation incorrecte et/ou d’utilisation inappropriée de l’appareil. • Le poêle doit être installé dans une pièce où la conception du bâtiment et l’utilisation de la pièce n’entravent en aucun cas sa sé- curité...
Seite 107 • Le poêle n’est pas conçu pour être encas- tré. Gardez un espace libre de 200 mm en- tre l’arrière/les côtés du poêle et les murs. • La surface du poêle peut être très chaude lorsqu’il est allumé. Ne laissez JAMAIS des enfants seuls dans la pièce avec le poêle.
Seite 108 • N’utilisez jamais de solvants inflammables dans la pièce où le poêle est allumé. Évitez le risque d’incendie en retirant de la pièce tous les solvants inflammables et les maté- riaux combustibles. • Le poêle est lourd. Avant son installation, faites vérifier la capacité...
Seite 109 çon intensive, faites nettoyer la totalité du système (y compris le conduit de fumée) plus fréquemment. • N’utilisez pas le poêle comme barbecue. Ne branchez qu’un seul poêle par conduit de fumée sinon des situations dangereuses peuvent se produire. Ce poêle nécessite également une alimenta- tion électrique.
Seite 110 Avant de brancher l’appareil, vérifiez les points suivants : • La puissance du réseau doit correspondre à celle indiquée sur la plaque de l’appareil. • La prise et la fiche électrique doivent être adaptées à l’appareil. • La fiche du cordon électrique doit être compatible avec la prise.
Seite 111: Première Mise En Service
La première mise en service doit être effectuée par un technicien de maintenance agréé de Qlima. Le poêle doit être réglé lors de la première mise en service afin d’obtenir un rapport air/combustible correct sur chacun des cinq niveaux de com- bustion.
Seite 112 Pour ce faire, regardez l’Illustration 1. Ajustez si nécessaire le rap- port air/combustible. Le réglage du rapport air/combustible ne doit être ef- fectué que par un technicien de maintenance Qlima. Vérifiez le tirage de la cheminée à l’aide d’un manomètre différentiel.
Seite 113: Informations Affichées
à la vitesse circonférentielle du ventilateur d’extraction et/ ou l’augmentation de la vitesse circonférentielle du ventilateur d’ambiance. La mise en service d’un poêle par un artisan qualifié partenaire Qlima a les avantages suivants : • Une formation de suie moindre, la cheminée et le poêle se salissent donc moins rapidement.
Seite 114 Touche 3 : Est utilisé pour allumer et éteindre le poêle. Récepteur 4 : Récepteur de la télécommande. Led 5 : Indique l’alerte d’une panne C (C signifiant température). Pour plus d’informations, consultez le chapitre 8.2 « Liste des pannes ». Led 6 : Indique l’alerte d’une panne F (F signifiant les gaz de combustion). Pour plus d’informations, consultez le chapitre 8.2 « Liste des pannes ».
Seite 115: Réglage De La Température
Lorsque cela ne permet pas d’obtenir un brûlage correct, contactez un profession- nel qui modifiera les paramètres d’installation du poêle. Contactez un installateur agréé Qlima. 4.4 RÉGLAGE DE LA TEMPÉRATURE Appuyez sur la touche 1 pour aller au menu de réglage de la température.
Seite 116 La température requise peut être réglée entre 7ºC minimum et 40ºC maximum. 4.5 CHANGER LE RENDEMENT CALORIFIQUE DU POÊLE Appuyez une seule fois sur la touche 2. L’écran affiche « pot » et une des 5 positions de rendement calorifique. Appuyez sur la touche 1 pour baisser le rendement calorifique souhaité. L’écran affiche la puissance modifiée.
Seite 117: Arrêt Normal
DÉSACTIVATION DU MODE SAVE Éteignez le poêle, puis répétez les opérations ci-dessus jusqu’à ce que le texte « OFF » apparaît sur l’écran. Appuyez ensuite sur la touche 3. Le mode SAVE est maintenant désactivé. Afin d’éviter un excès de démarrages et d’arrêts et donc de l’usure à divers élé- ments, nous conseillons de ne pas régler une température différentielle inférieure à...
Seite 118: Mode Auto
Maintenez le bouton pendant au moins 2 secondes pour activer/désactiver cette fonction. ECONO SEND CLOCK: Pour régler la fonction horloge sur la télécommande, procédez com- TURBO me suit : AUTO ON 1 OFF 1 ECONO SEND 1. Appuyez sur TURBO ON 2 CANCEL OFF 2...
Seite 119: Mode Turbo
ECONO SEND TURBO ON 1 AUTO OFF 1 ON 2 CANCEL OFF 2 MODE TURBO En mode Turbo, le poêle chauffe à la puissance maximale pendant 30 minutes. En mode Turbo, la température est préprogrammée à 30 °C. Après 30 minutes, le poêle retourne au mode utilisé...
Seite 120: Remplacement Des Piles De La Télécommande
ANNULATION DES PROGRAMMES DE DURÉE PRÉRÉGLÉS ECONO SEND Appuyez sur le bouton ON/OFF correspondant au programme à annuler. Les heures TURBO et minutes et le symbole correspondant s’affichent sur l’écran de la télécommande. ON 1 AUTO OFF 1 Appuyez sur le bouton (2) pour annuler la mise en marche/arrêt automatique ON 2 CANCEL...
Seite 121 Stockez et transportez les granulés dans des conditions très sèches. Les granulés de bois peuvent se dilater lorsqu’ils sont au contact de l’humidité. Contactez le fournisseur Qlima ou l’installateur agréé Qlima pour en savoir plus sur les granulés. 5.2 REMPLISSAGE DE LA TRÉMIE DE GRANULÉS Ouvrez le couvercle de la trémie à...
Seite 122: Entretien
Ne touchez jamais aux pièces mobiles situées dans la trémie à granulés ! Pour éviter de toucher aux pièces mobiles situées à l’intérieur de la trémie, il convient de toujours arrêter complètement le poêle en débranchant la prise du secteur. Si le remplissage est nécessaire pendant le fonctionnement, veillez à...
Seite 123: Nettoyage De L'échangeur De Chaleur
6.2 NETTOYER LA SURFACE ET EXTÉRIEURE DU POÊLE Nettoyez la surface du poêle à l’eau (chaude) savonneuse. N’utilisez pas de pro- duits de nettoyage abrasif ou à base de solvant, sous peine d’endommager le re- vêtement du poêle. 6.3 NETTOYER LA VITRE La vitre de la porte du poêle doit être nettoyée avant chaque mise en marche pour éviter l’incrustation de particules de suie et de cendres.
Seite 124: Nettoyage Du Foyer
Au moins deux fois par an mais aussi au début de la saison de chauffage, vérifiez le joint d’étanchéité de la porte de chargement et son aspect. Faites-le remplacer par un technicien agréé Qlima si nécessaire. Utilisez uniquement des pièces de re- change d’origine agréées par Qlima.
Seite 125 Remettez la grille de protection à sa place. Remplissez la trémie de pellets. 6.9 NETTOYAGE DU TUBE D’ALIMENTATION DE PELLETS Nettoyez le tube d’alimentation des pellets une fois par semaine à l’aide d’une bros- se ronde dure (illustration 37). Le tube d’alimentation se trouve dans la chambre de combustion du poêle.
Seite 126: Pannes Et Solutions
Avant de quitter l’usine, chaque poêle a été testé et approuvé. Toute réparation ou certification s’avérant nécessaire pendant ou après l’installation du poêle, doit être effectuée par des techniciens qualifiés et agréés par Qlima. Les pièces détachées ori- ginales sont exclusivement disponibles dans nos centres de réparation et les points de vente agréés.
Seite 127 Débrancher le poêle, enlevez la grille de quée protection dans le réservoir, vider le réser- voir et nettoyer correctement les parties visibles de la vis en auge. Remettez la grille de protection en place et redémarrer. Contacter un technicien agréé Qlima si le problème persiste.
Seite 128 Remettez la grille de protection en place et redémarrer. Contacter un technicien agréé Qlima si le problème persiste. Les granulés de bois sont Utiliser uniquement des granulés de bois humides secs.
Seite 129 Faire remplacer immédiatement le ventilateur car cela peut être nocif pour la santé. Par un technicien agréé Qlima uniquement Les granulés de bois Essayer des granulés de meilleure qualité. ne sont pas de bonne qualité...
Seite 130 Contacter un ramoneur agréé. et ALC, ou La carte de circuit im- Faire remplacer la carte de circuit électri- l'un des deux, primé électronique est que par un technicien agréé Qlima unique- s'allument sur cassée ment le panneau de Cheminée trop longue Contacter un expert en cheminée pour...
Seite 131: Données Techniques
Réparez le défaut. hérique du ventilateur Par un technicien agréé Qlima uniquement 9. DONNÉES TECHNIQUES Model Fiorina 74 S-line Fiorina 90 S-line Type de poêle...
Seite 132: Conditions De Garantie
La garantie s’applique uniquement lorsque le poêle a été installé par un installa- teur agréé Qlima et sur présentation du protocole de mise en service signé. Pour éviter des frais inutiles, lisez d’abord ce manuel avec attention. Si le manuel ne pro- pose aucune solution au problème, consultez votre revendeur ou installateur.
Seite 133: Déclaration De Conformité
: Description du produit : Appareils de chauffage pour résidences Marque du produit Qlima Référence du produit : Fiorina 74 S-line Fiorina 90 S-line Directives CE applicables Directive basse tension CE 2006/95/EEC EC ROHS directive...
Seite 134 SEULEMENT POUR LA BELGIQUE...
Seite 135 SEULEMENT POUR LA BELGIQUE...
Seite 136 SEULEMENT POUR LA BELGIQUE...
Seite 137 SEULEMENT POUR LA BELGIQUE...
Seite 138 ΑΠΑΡΑΙΤΗΤΑ ΕΞΑΡΤΗΜΑΤΑ Τζάμι Μοτέρ μειωτήρα κοχλία Κοχλίας Σωλήνας αναρρόφησης αέρα καύσης Εκκένωση καυσαερίων Ανιχνευτής καπνού Μανόμετρο Εξαγωγέας καπνού Καπάκι χοάνης καυσίμου απεικόνιση 1 Πίνακας χειρισμού Χοάνη καυσίμου / Χοάνη πέλλετ Καπάκι συντήρησης Ανεμιστήρας κυκλοφορίας αέρα Διακόπτης τροφοδοσίας/ διακοπής Χειροκίνητος ενεργοποιητής Κάρτα...
Seite 140 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΤΡΟΠΟΣ ΑΝΤΙΔΡΑΣΗΣ ΣΕ ΠΕΡΙΠΤΩΣΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ Η ΣΕ ΠΕΡΙΠΤΩΣΗ ΦΩΤΙΑΣ ΣΤΗΝ ΚΑΜΙΝΑΔΑ ΠΡΩΤΗ ΛΕΙΤΟΥΡΓΙΑ 3.1 Τι να κάνετε πριν και κατά τη διάρκεια της πρώτης λειτουργίας ΚΑΝΟΝΙΚΗ ΧΡΗΣΗ ΤΗΣ ΣΟΜΠΑΣ 4.1 ΕΜΦΑΝΙΖΟΜΕΝΕΣ ΠΛΗΡΟΦΟΡΙΕΣ 4.2 ΔΙΑΔΙΚΑΣΙΑ ΚΑΝΟΝΙΚΗΣ ΕΚΚΙΝΗΣΗΣ 4.3 ΔΙΑΔΙΚΑΣΙΑ ΑΣΥΝΗΘΙΣΤΗΣ ΕΚΚΙΝΗΣΗΣ 4.4 ΡΥΘΜΙΣΗ...
Seite 141: Οδηγιεσ Ασφαλειασ
σημαντικό η σόμπα σας να εγκατασταθεί σωστά. Για αυτό: • Η σόμπα αυτή πρέπει να εγκατασταθεί από έναν τεχνικό της Qlima εξουσιοδοτημένο για θέρμανση και μηχανική κλίματος. Η εγγύηση ισχύει μόνο εάν η σόμπα εγκατασταθεί από έναν εξουσιοδοτημένο επαγγελματία της Qli- ma.
Seite 142 και/ή περιφερειακό κανονισμό. Σε αυτήν την περίπτωση εφαρμόζεται ο πιο αυστηρός κανονισμός. Ο κατασκευαστής και ο μεταπωλητής απορρίπτουν κάθε ευθύνη εάν η εγκατάσταση της συσκευής δεν είναι σύμφωνη με τους νόμους και τις τοπικές ρυθμίσεις και/ή σε περίπτωση λανθασμένου αερισμού και/ή ακατάλληλης...
Seite 143 εύφλεκτα υλικά σε απόσταση μικρότερη από 200 mm από τα πλαϊνά και μικρότερη από 200 mm από το πίσω μέρος της σόμπας και μικρότερη από 800 mm από το μπροστινό μέρος της σόμπας. • Η σόμπα δεν έχει προβλεφτεί για να είναι εντοιχισμένη.
Seite 144 • Να είστε προσεκτικοί όταν γεμίζετε τη χοάνη της σόμπας με πέλλετ όταν η σόμπα είναι (ακόμα) ζεστή. Διασφαλίστε ότι ο σάκος με τα πέλλετ δεν μπορεί να πιάσει φωτιά. • Να είστε προσεκτικοί εάν τα ρούχα σας είναι εύφλεκτα, μπορεί να πιάσουν φωτιά εάν έρθουν...
Seite 145 οδηγίες ασφάλειας, διασφαλίστε ότι το σύστημα (στο οποίο συμπεριλαμβάνεται και ο καπναγωγός) θα περάσει από έλεγχο και συντήρηση από έναν εξουσιοδοτημένο επαγγελματία τουλάχιστον δύο φορές το χρόνο (την πρώτη φορά κατά την έναρξη της περιόδου θέρμανσης). Εάν χρησιμοποιείτε τη σόμπα με εντατικό ρυθμό, ο καθαρισμός του συστήματος...
Seite 146 • Ελέγξτε την τάση του ρεύματος. Η συσκευή αυτή έχει προβλεφθεί για να συνδέεται μόνο με γειωμένες πρίζες 230 V/~50 Hz. Η συσκευή ΠΡΕΠΕΙ πάντα να έχει γειωμένη σύνδεση. Μην συνδέετε σε καμία περίπτωση τη συσκευή με μη γειωμένη ηλεκτρική τροφοδότηση. •...
Seite 147 • Να αποσυνδέετε πάντα τη συσκευή πριν τον καθαρισμό της, την αλλαγή μηχανισμού ή εξαρτήματος. • Να αποσυνδέετε πάντα την ηλεκτρική πρίζα πριν πραγματοποιήσετε εργασίες συντήρησης στη σόμπα. • Να αποσυνδέετε πάντα τη συσκευή όταν δεν τη χρησιμοποιείτε. • Απαγορεύεται να κάνετε τροποποιήσεις στη συσκευή.
Seite 148 3. ΠΡΩΤΗ ΛΕΙΤΟΥΡΓΙΑ Η πρώτη λειτουργία πρέπει να πραγματοποιηθεί από έναν τεχνικό συντήρησης εξουσιοδοτημένο από την Qlima. Η σόμπα πρέπει να ρυθμιστεί από την πρώτη λειτουργία ώστε να αποκτήσει τη σωστή αναλογία αέρα/καυσίμου σε κάθε ένα από τα πέντε επίπεδα καύσης. Η σωστή αναλογία εξαρτάται πολύ από τον καπναγωγό που...
Seite 149 το κάνετε αυτό, δείτε την απεικόνιση 1. Προσαρμόστε εάν είναι απαραίτητο την αναλογία αέρα/καυσίμου. Η ρύθμιση της αναλογίας αέρα/καυσίμου πρέπει να πραγματοποιηθεί από έναν εξουσιοδοτημένο τεχνικό συντήρησης της Qlima. Ελέγξτε την έλκυση της καμινάδας με τη βοήθεια ενός διαφορικού μανομέτρου.
Seite 150 με την περιμετρική ταχύτητα του ανεμιστήρα εξαγωγής και/ή την αύξηση της περιμετρικής ταχύτητας του ανεμιστήρα περιβάλλοντος. Η λειτουργία της σόμπας από έναν έμπειρο συνεργάτη της Qlima έχει τα ακόλουθα πλεονεκτήματα: • Λιγότερος σχηματισμός αιθάλης, με αποτέλεσμα η καμινάδα και η σόμπα να...
Seite 151 Πλήκτρο 2: Αυξάνει τη θερμοκρασία που ζητά ο χρήστης. Το πλήκτρο 2 μπορεί επίσης να χρησιμοποιηθεί για να εμφανίσει και να αλλάξει την κατάσταση της θερμικής απόδοσης. Knap 3: Χρησιμοποιείται για να ανάψει και να σβήσει η σόμπα. Δέκτης 4: Δέκτης...
Seite 152 ακολουθώντας τη «διαδικασία κανονικής έναρξης λειτουργίας» όπως περιγράφεται στο κεφάλαιο 4.2. Αν αυτό δεν βοηθήσει να αποκτήσετε μια σωστή καύση, επικοινωνήστε με έναν επαγγελματία για να τροποποιήσει τις παραμέτρους εγκατάστασης της σόμπας. Επικοινωνήστε με έναν εγκαταστάτη εξουσιοδοτημένο από την Qlima.
Seite 153 4.4 ΡΥΘΜΙΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ Πατήστε το πλήκτρο 1 για να μεταφερθείτε στο μενού ρύθμισης της θερμοκρασίας. Η οθόνη εμφανίζει την ένδειξη «set» («ρύθμιση») και την επιθυμητή θερμοκρασία. Πατήστε το πλήκτρο 1 για να μειώσετε την επιθυμητή θερμοκρασία. Η οθόνη εμφανίζει τη ρυθμισμένη θερμοκρασία. Πατήστε...
Seite 154 4.5 ΑΛΛΑΓΗ ΤΗΣ ΘΕΡΜΙΚΗΣ ΑΠΟΔΟΣΗΣ ΤΗΣ ΣΟΜΠΑΣ Πατήστε μια μόνο φορά το πλήκτρο 2. Η οθόνη εμφανίζει την ένδειξη «pot» και μια από τις 5 θέσεις της θερμικής ισχύος. Πατήστε το πλήκτρο 1 για να μειώσετε την επιθυμητή θερμική απόδοση. Η οθόνη εμφανίζει...
Seite 155 Η λειτουργία SAVE είναι τώρα απενεργοποιημένη. Για να αποφύγετε μια υπερβολή επανεκκινήσεων και διακοπών και κατά συνέπεια τη φθορά των διαφόρων στοιχείων, σας συμβουλεύουμε να μην ρυθμίζετε μια διαφορική θερμοκρασία κάτω από 2°C και πάνω από 4°C. 4.7 ΚΑΝΟΝΙΚΗ ΔΙΑΚΟΠΗ ECONO SEND Για...
Seite 156 Κρατήστε πατημένο το κουμπί για τουλάχιστον 2 δευτερόλεπτα για να ενεργοποιήσετε/απενεργοποιήσετε αυτή τη λειτουργία. ECONO SEND CLOCK (ΡΟΛΟΪ): Για να ρυθμίσετε τη λειτουργία του ρολογιού στο τηλεχειριστήριο, TURBO κάντε τα παρακάτω: ON 1 AUTO OFF 1 ECONO SEND 1. Πατήστε TURBO ON 2 CANCEL...
Seite 157 ΛΕΙΤΟΥΡΓΙΑ TURBO Κατά τη λειτουργία Turbo, η σόμπα ζεσταίνεται στη μέγιστη ισχύ για 30 λεπτά. Κατά τη λειτουργία Turbo, η θερμοκρασία είναι προ-προγραμματισμένη στους 30°C. Μετά από 30 λεπτά, η σόμπα επιστρέφει στη λειτουργία που είχε πριν την ενεργοποίηση ECONO SEND της...
Seite 158 ECONO ECONO SEND SEND TURBO TURBO ΠΡΟΓΡΑΜΜΑ 2 (ON2 ΚΑΙ OFF2) AUTO ON 1 ON 1 AUTO OFF 1 OFF 1 Όπως παραπάνω, αλλά με τα πλήκτρα και ON 2 ON 2 CANCEL CANCEL OFF 2 OFF 2 ΑΚΥΡΩΣΗ ΤΩΝ ΠΡΟΓΡΑΜΜΑΤΩΝ ΠΡΟΡΥΘΜΙΣΜΕΝΗΣ ΔΙΑΡΚΕΙΑΣ ECONO SEND Πατήστε...
Seite 159 Αποθηκεύστε και μεταφέρετε τα πέλλετ σε πολύ στεγνές συνθήκες. Τα πέλλετ ξύλου μπορούν να διαστέλλονται όταν έρχονται σε επαφή με υγρασία. Επικοινωνήστε με τον προμηθευτή της Qlima ή τον εξουσιοδοτημένο εγκαταστάτη της Qlima για να μάθετε περισσότερα για τα πέλλετ. 5.2 ΓΕΜΙΣΜΑ ΧΟΑΝΗΣ ΜΕ ΠΕΛΛΕΤ...
Seite 160 Μην αγγίζετε ποτέ τα τοποθετημένα κινούμενα κομμάτια μέσα στη χοάνη με τα πέλλετ! Για να αποφύγετε να αγγίξετε τα κινούμενα κομμάτια που έχουν τοποθετηθεί στο εσωτερικό της χοάνης, πρέπει να σταματάτε πάντα τελείως τη σόμπα αποσυνδέοντας την πρίζα του ρεύματος. Εάν...
Seite 161 Καθαρισμός της χοάνης με πέλλετ Μία φορά το μήνα και/ή μετά 2500 kg και του κοχλία καμμένων πέλλετ Καθαρισμός του σωλήνα Μια φορά την εβδομάδα τροφοδοσίας με πέλλετ 6.2 ΚΑΘΑΡΙΣΜΟΣ ΤΗΣ ΕΠΙΦΑΝΕΙΑΣ ΚΑΙ ΤΟΥ ΕΞΩΤΕΡΙΚΟΥ ΤΗΣ ΣΟΜΠΑΣ Καθαρισμός της επιφάνειας της σόμπας με αφρώδες νερό (ζεστό). Μην χρησιμοποιείτε καθαριστικά...
Seite 162 6.5 ΚΑΘΑΡΙΣΜΟΣ ΤΟΥ ΕΝΑΛΛΑΚΤΗ ΘΕΡΜΟΤΗΤΑΣ Ο εναλλάκτης θερμότητας πρέπει να καθαρίζεται όλες τις ημέρες με ένα ξυστήρι. Διασφαλίστε ότι η σόμπα είναι σβηστή και ότι η πόρτα της σόμπας είναι κλειστή. Κουνήστε το μοχλό του ξυστηριού, μέσα στη γρίλια εξόδου του αέρα (βλέπε απεικόνιση 21) προς...
Seite 163 Τουλάχιστον δύο φορές το χρόνο αλλά επίσης κατά την έναρξη της περιόδου θέρμανσης, ελέγξτε την ένωση στεγανότητας της πόρτας φόρτωσης και την όψη της. Εάν είναι απαραίτητο πρέπει να αντικατασταθεί από έναν εξουσιοδοτημένο τεχνικό της Qlima. Χρησιμοποιήστε μόνο γνήσια ανταλλακτικά πιστοποιημένα από την Qlima.
Seite 164 πιστοποίηση που αποδεικνύονται απαραίτητα κατά τη διάρκεια ή μετά την εγκατάσταση της σόμπας, πρέπει να πραγματοποιείται από έμπειρους τεχνικούς εξουσιοδοτημένους από την Qlima. Τα γνήσια ανταλλακτικά είναι διαθέσιμα αποκλειστικά στα κέντρα επισκευής και τα εξουσιοδοτημένα σημεία πώλησης. Πριν επικοινωνήσετε με το κατάστημα όπου αγοράσατε το προϊόν σας, το κέντρο επισκευής...
Seite 165 Μόνο από έναν εξουσιοδοτημένο τεχνικό της ελαττωματική Qlima. Ο αποδέκτης Αδειάστε το δοχείο καύσης και επανεκκινήστε θερμοκρασίας δεν εάν το πρόβλημα εμμένει. Επικοινωνήστε με ανίχνευσε το ελάχιστο έναν εξουσιοδοτημένο τεχνικό της Qlima εάν όριο θερμοκρασίας για να το πρόβλημα εμμένει. ξεκινήσει να λειτουργεί...
Seite 166 τα ορατά σημεία του κοχλία. Βάλτε ξανά την προστατευτική γρίλια στη θέση της και επανεκκινήστε. Επικοινωνήστε με έναν εξουσιοδοτημένο τεχνικό της Qlima εάν το πρόβλημα επιμένει. Τα πέλλετ ξύλου είναι υγρά Χρησιμοποιήστε πέλλετ από στεγνό ξύλο. Ο αποδέκτης Ο αποδέκτης μπορεί να αντικατασταθεί...
Seite 167 τα ορατά σημεία του κοχλία. Βάλτε ξανά τη γρίλια προστασίας στη θέση της και επανεκκινήστε. Επικοινωνήστε με έναν εξουσιοδοτημένο τεχνικό της Qlima εάν το πρόβλημα εμμένει. Το μοτέρ κοχλία για τα Το μοτέρ μπορεί να αντικατασταθεί μόνο από πέλλετ έχει κάποια βλάβη...
Seite 168 Η σόμπα χρειάζεται συντήρηση. εμφανίζει την έχει φτάσει τις 900 ώρες Επικοινωνήστε με έναν εξουσιοδοτημένο ένδειξη "SERV" λειτουργίας και χρειάζεται τεχνικό της Qlima. Αυτός θα προχωρήσει στη συντήρηση. Η σόμπα θα συντήρηση της σόμπας και θα επανεκκινήσει συνεχίσει να λειτουργεί το σήμα. κανονικά.
Seite 169 μόνο από έναν εξουσιοδοτημένο τεχνικό της Qlima. Η σόμπα ο αποδέκτης Μόνο ένας εξουσιοδοτημένος τεχνικός της σβήνει. Ο θερμοκρασίας της Qlima μπορεί να ελέγξει εάν ο αποδέκτης συναγερμός εξόδου του καπνού είναι είναι συνδεδεμένος με την κάρτα τυπωμένου „AlAr Sond” αποσυνδεδεμένος κυκλώματος.
Seite 170: Τεχνικα Δεδομενα
9. ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ Μοντέλο Fiorina 74 S-line Fiorina 90 S-line Τύπος σόμπας με πέλλετ ξύλο με πέλλετ ξύλο Ισχύς (*) 2,65 - 7,45 2,65 - 9,00 Ηλεκτρική κατανάλωση 300 / 100 300 / 100 Τάση σύνδεσης V/Hz 230/~50 230/~50 Θερμική απόδοση με ισχύ ονομαστική/...
Seite 171: Οροι Εγγυησησ
της βαρύνουν πάντα τον πελάτη. Η εγγύηση ισχύει μόνο όταν η εγκατάσταση της σόμπας έχει πραγματοποιηθεί από έναν εξουσιοδοτημένο εγκαταστάτη της Qlima και με παρουσίαση υπογεγραμμένου του πρωτοκόλλου λειτουργίας. Για να αποφύγετε τα άσκοπα έξοδα διαβάστε πρώτα με προσοχή αυτό το εγχειρίδιο. Εάν το...
Seite 172: Δηλωση Συμμορφωσησ
την ασφάλεια και την υγεία, εφαρμόζουν τις οδηγίες CE στα προϊόντα αυτού του σχεδίου και τύπου: Συσκευές θέρμανσης για σπίτια Περιγραφή προϊόντος: Μάρκα προϊόντος Qlima Αναφορά προϊόντος: Fiorina 74 S-line Fiorina 90 S-line Εφαρμοσμένες Οδηγίες CE Οδηγία χαμηλής τάσης CE 2006/95/EEC EC RoHC οδηγία 2004/108/EC EC RoHC οδηγία...
Seite 174 KEY COMPONENTS Viewing window Auger gear unit Auger Combustion air in- take pipe Flue gas temperature sensor Smoke sensor Pressure switch Smoke extractor Fuel hopper cover Figure 1 Control panel Fuel hopper/Pellet hopper Maintenance access panel Recirculation blower On/Off switch Safety thermostat manual reset Circuit board...
Seite 175 Dear Sir/Madam, Congratulations on buying the Qlima stove. This is a high quality product which, if operated properly and responsibly, will give you many years of comfort and en- joyment. To ensure maximum service life and safe operation of this Qlima heating appliance, read this manual carefully.
Seite 176 SAFETY INSTRUCTIONS WHAT TO DO IN THE EVENT OF AN EMERGENCY OR FLUE FIRE FIRST USE 3.1 Actions before and during initial start-up NORMAL USE OF THE STOVE 4.1 Display information 4.2 Standard start-up procedure 4.3 Non-standard start-up procedure 4.4 Setting the temperature 4.5 Changing the heat output of the stove 4.6 Save mode 4.7 Standard shut-down...
Seite 177: Safety Instructions
As such, the following instruc- tions apply: • This stove must be installed by an authorised Qlima heating or installation engineer, other- wise the warranty will be invalidated. If the in- structions set out in this manual deviate from local and/or national legislation, the more stringent condition must be applied.
Seite 178 • The stove may only be installed in a room whose location, construction and use do not impede its safe operation. If there are any problems with your stove or if you are having difficulty reading or (fully) under- standing this manual, always contact your dealer or installation engineer at once.
Seite 179 sensory or mental capacities, or with insuffi- cient experience and knowledge, unless they are supervised by or have been instructed in the use of the appliance by a person who is responsible for their safety. Never leave any persons referred to above unattended with the packaging.
Seite 180 • Poor, wet, impregnated or painted fuel caus- es a build-up of condensation and/or soot in the flue or in the stove. This will reduce the stove’s performance and may create danger- ous situations. • Have the flue cleaned and swept regularly according to local laws and regulations and/ or the rules of your insurance policy.
Seite 181 • Check the mains voltage. This appliance is only suitable for earthed sockets - connection voltage 230 Volt/ ~50 Hz. The appliance MUST always be earthed. If the power supply is not earthed, you must NOT connect the appliance. • The plug must remain easily accessible at all times when the appliance is plugged in.
Seite 182: First Use
3. FIRST USE A qualified Qlima service technician must fire up the stove for the first time. The first time the stove is fired up, it must be adjusted to ensure the correct air/fuel ratio at each of the five combustion levels. The correct ratio strongly depends on the type of flue duct fitted and can only be set after the stove has been installed.
Seite 183 3.1 ACTIONS BEFORE AND DURING INITIAL START-UP In the case of new build or refurbishment: allow the building to dry out thoroughly before using the stove for the first time. It is well understood that walls, ceilings and/or floors take a long time to dry completely.
Seite 184 Make sure the stove has the correct air/fuel ratio at each of the five combus- tion levels by checking the flame pattern at each one. See figure 1. Adjust the air/fuel ratio if necessary. Only a Qlima service technician may set the air/ fuel ration.
Seite 185 4.1 DISPLAY INFORMATION Button 1: Lowers the room temperature desired by the user. Button 1 can also be used to show and alter the level of heat output. Button 2: Raises room temperature desired user. Button 2 can also be used to show and alter the level of heat output. Button 3: Is used to turn the stove on and off.
Seite 186: Setting The Temperature
4.2. If this does not result in a properly burning fire, the stoves setup parameters will need to be changed by a professional. Contact a Qlima-approved fitter. 4.4 SETTING THE TEMPERATURE Push button 1 to go to the temperature setting menu. The display will show “set”...
Seite 187 temperature. The desired temperature has now been set. After 3 seconds, the display will automatically return to normal operating mode. The procedure for changing the temperature is now complete. The desired temperature can also be set using the remote control. See sec- tion 4.8 for instructions on using the remote control.
Seite 188: Remote Control
DIFFERENTIAL TEMPERATURE The differential temperature is the difference in degrees Celsius in relation to the set temperature. Example: The set temperature is 20ºC and the set differential temperature is 2ºC. The stove will now go out at a room temperature of 22ºC and start up again at a temperature of 18ºC.
Seite 189: Setting The Heat Output
ECONO SEND ECONO: Use this button to activate/deactivate the ECONO mode. Hold the TURBO button down for at least 2 seconds to activate/deactivate this mode. ECONO SEND AUTO ON 1 OFF 1 TURBO TURBO: Use this button to activate/deactivate the TURBO mode. Hold the ON 2 CANCEL OFF 2...
Seite 190: Turbo Mode
TURBO MODE In Turbo mode, the stove operates at maximum power for 30 minutes. In Turbo mode the temperature is pre-set to 30ºC. After 30 minutes, the stove returns to the mode before the Turbo mode was activated. To select Turbo mode, hold down the ECONO SEND button (1) for more than 2 seconds, and then push...
Seite 191: Replacing Batteries In The Remote Control
CANCELLING SET TIMER PROGRAMMES Press the corresponding ON or OFF button of the programme you wish to cancel. The hours and minutes and the corresponding symbol appears in the remote con- ECONO SEND trol display. Press the CANCEL (2) button to cancel the stove’s automatic switch-on TURBO and switch-off schedule.
Seite 192 If a different type of pellet is used to the ones used during commissioning, the stove must be set up again by a Qlima- approved service technician.
Seite 193: Maintenance
If the hopper needs refilling during operation, make sure the pellets and/ or pellet bag cannot come into contact with the hot parts of the stove as this could lead to dangerous situations. Make sure never to touch any rotating parts in the pellet hopper. 6.
Seite 194: Cleaning The Window
6.3 CLEANING THE WINDOW The window in the stove door should be cleaned before every start-up to prevent soot and ash particles from burning into the glass. The glass is heat resistant but can crack due to rapid temperature changes. There- fore allow the window to cool down completely before cleaning it.
Seite 195 6.7 CHECK THE SEAL ON THE FIRE DOOR Check the door seal for leaks and damage at least twice a year; the first time before the season starts. If necessary, have the door seal replaced by a Qlima-approved technician. Only use original Qlima spare parts.
Seite 196 6.10 MAINTENANCE TO BE PERFORMED BY AN AUTHORISED TECHNICIAN Task Frequency* General professional inspection Twice a season; the first time at the start and servicing of the stove (& the of the season and/or after 900 combustion flue) hours, when the stove displays SERV Clean/sweep the flue gas system Twice a season;...
Seite 197: Troubleshooting
Before contacting your dealer, the Technical Service Centre or the authorised heat- ing technician make sure you have the model and serial number ready. Only use original Qlima spare parts. The use of anything other than Qlima spare parts will invalidate the warranty.
Seite 198: Error List
Replace the ribbon cable Only to be done by a Qlima-approved technician Printed circuit board is Replace the printed circuit board Only to defective be done by a Qlima-approved technician Main switch is not turned Turn the main switch on Stove goes The pellet hopper is...
Seite 199 Replace the sensor. Only to be done by a defective Qlima-approved technician Electronic printed circuit Replace the electronic printed circuit board is defective board. Only to be done by a Qlima-ap- proved technician The hopper is empty Fill the pellet hopper. Wooden Auger is blocked Unplug the stove at the mains socket.
Seite 200 No error. The stove re- The stove requires a service. Contact a "SERV" quires a service every 900 Qlima-approved service technician. The hours of operation. The technician will carry out a service on the stove will simply continue stove and reset the notification.
Seite 201 LEDs ALF and Electronic printed circuit Replace the electronic printed circuit ALC on the board is defective. board. Only to be done by a Qlima-ap- control panel proved technician are lit. Excessive flue length Consult a flue specialist to check whether the flue complies with the law.
Seite 202: Technical Data
9. TECHNICAL DATA Model Fiorina 74 S-line Fiorina 90 S-line Type of stove Wooden pellets Wooden pellets Capacity (*) 2,65 - 7,45 2,65 - 9,00 Power consumption (ignition/normal oper- 300 / 100 300 / 100 ation) Power supply V/Hz 230/~50...
Seite 203: Warranty Provisions
The shipping costs and the risks that arise during transport of the stove or its parts shall always be payable by the buyer. The warranty is only valid if the stove is installed by a Qlima-approved fitter and when the signed commissioning protocol can be presented.
Seite 204: Declaration Of Conformity
EC directives: Product description: Domestic heating appliances fuelled by wooden pellets Brand: Qlima Product model designation: Fiorina 74 S-Line, Fiorina 90 S-Line Applied EC directives: EC Low Voltage Directive (LVD): 2006/95/EC EC Electromagnetic Compatibility Directive (EMC): 2004/108/EC...
Seite 206 COMPONENTI IMPORTANTI Vetro della finestra Motoriduttore Auger Auger Condotta di estra- zione dell’aria di combustione Sensore di tempera- tura dei fumi Sensore di fumo Presso stato Aspiratore fumi Coperchio della tra- moggia del combus- tibile Figura 1 Quadro di comando del pannello Tramoggia del com- bustibile / Tramoggia...
Seite 207 Gentile Cliente, Congratulazioni per aver scelto la Sua nuova stufa Qlima. Ha acquistato un pro- dotto di alta qualità che usato responsabilmente le garantirà anni di comfort. Al fine di garantire una maggiore durata e sicurezza nell’utilizzo della Sua nuova stufa Qlima, Le consigliamo di leggere attentamente questo manuale e di conser- varlo per future consultazioni.
Seite 208 ISTRUZIONI DI SICUREZZA COME COMPORTARSI IN SITUAZIONI DI EMERGENZA O IN CASO DI INCENDIO NEL CAMINO PRIMO AVVIO 3.1 Attività prima e durante il primo invio NORMALE FUNZIONAMENTO DELLA STUFA 4.1 Informazioni sul display 4.2 Procedura di avvio regolare 4.3 Procedura di avvio NON regolare 4.4.
Seite 209: Istruzioni Di Sicurezza
Si consiglia quindi di attener- si a quanto segue: • La stufa deve essere installata da un tecni- co autorizzato Qlima a svolgere tale man- sione. Le istruzioni d’uso fornite dal pre- sente manuale possono variare a seconda delle leggi locali e/o regionali.
Seite 210 zione non conforme alle leggi locali o in caso di errata o non idonea ventilazione del locale. • La stufa deve essere installata in un am- biente tale da permetterne l’utilizzo in si- curezza (ubicazione all’interno della stan- za, tipo di edificio, utilizzo della stanza). In caso di malfunzionamento o difficoltà...
Seite 211 bini da soli vicino alla stufa. Assicurarsi che sia sempre presente un adulto e che non giochino con la stufa. • La stufa non dovrebbe essere usata da per- sone (compresi bambini) con ridotte capa- cità fisiche, sensoriali o mentali, o con poca esperienza e conoscenza in materia, se non sotto la diretta supervisione o su istruzioni specifiche di una persona responsabile per...
Seite 212 to di buona qualità privo di residui di col- la, resina o additivi. Diametro 6 mm. Lun- ghezza massima 30 mm. • Non usare combustibili diversi dal citato pellet di legna. Altri combustibili, come ad esempio trucioli di legno con residui di col- la e/o solventi, legno di risulta in genere, cartone, combustibili liquidi, alcol, petro- lio, benzina, materiali di scarto o spazza-...
Seite 213 • Non utilizzare un cavo elettrico danneg- giato. • Un cavo elettrico danneggiato dovrà esse- re sostituito dal fornitore o da personale autorizzato/centro riparazioni. • Non bloccare o piegare il cavo. • Assicurarsi che il cavo elettrico non tocchi le parti calde della stufa. •...
Seite 214 • Non coprire mai le prese d’aria. • Non inserire oggetti nei fori presenti all’in- terno della stufa. • Evitare qualsiasi contatto con l’acqua. Non spruzzare la stufa né immergerla in acqua, in quanto potrebbe portare ad un corto circuito. •...
Seite 215: Primo Avvio
La prima messa in funzione deve essere eseguita da un tecnico autorizzato del servizio Qlima. La stufa va regolata alla prima messa in funzione, per ottenere una giusta proporzione tra aria e combustibile in ciascuno dei cinque livelli di combus- tione.
Seite 216 A tale proposito, vedasi la figura 1. Se necessario, regolare la proporzione aria/combustibile. Il regola- mento della proporzione aria/combustibile può essere effettuato solo da un tecnico di servizio Qlima. Controllare il tiraggio della canna fumaria con un manometro differenziale. >...
Seite 217: Informazioni Sul Display
/ o aumentando la velocità del ventilatore per l’ambiente. L’esecuzione della mezza in funzione della stufa da parte di un tecnico autorizzato Qlima presenta i seguenti vantaggi: • Si formerà meno fuliggine, per cui la canna fumaria e la stufa si sporcheranno meno rapidamente.
Seite 218 cio di calore. Tasto 2: Alza la temperatura ambiente richiesta dall’utente. Tasto 2 può essere usato anche per mostrare e modificare la posizione del rilascio di calore. Tasto 3: Serve per accendere e spegnere la stufa. Ricevitore 4: Ricevitore del telecomando. Led 5: Avvisa della presenza di un guasto Allarme C (C significa tempera- tura).
Seite 219: Impostare La Temperatura
“procedura di avvio normale” così come descritto al capitolo 4.2. Quando questo non genera un buon fuoco di combustione, occorre che un pro- fessionista modifichi i parametri di installazione. Contattare un installatore Qlima autorizzato. 4.4 IMPOSTARE LA TEMPERATURA Premere il tasto 1 per andare al menù...
Seite 220 play tornerà automaticamente alla modalità di funzionamento normale. La modifica della temperatura desiderata è stata completata. La temperatura desiderata può anche essere impostata anche con aiuto del telecomando. Vedi capitolo 4.8 per spiegazioni sull’uso del telecomando. È possibile modificare la temperatura richiesta tra un minimo di 07°C e un massimo di 40°C.
Seite 221 si riaccenderà a una temperatura ambiente di 18°C. Copa aver completato il ciclo di spegnimento. DISATTIVARE LA MODALITÀ SAVE Spegnere la stufa e ripetere le azioni di cui sopra fino a che la scritta “OFF” apparirà sul display. Poi premere il tasto 3. Ora è...
Seite 222: Modalità Automatica
ECONO SEND TURBO: Utilizzare questo tasto per attivare / disattivare la funzione TUR- TURBO BO. Tenere premuto il tasto per almeno 2 secondi per attivare / disattivare AUTO ON 1 OFF 1 questa funzione. ON 2 CANCEL OFF 2 ECONO SEND CLOCK: Utilizzare come descritto qui di seguito la funzione orologio per TURBO...
Seite 223 MODALITÀ TURBO Nella modalità Turbo la stufa si scalda per 30 minuti alla potenza massima. Nella ECONO SEND TURBO modalità Turbo la temperatura è programmata a 30ºC. Dopo 30 minuti la stufa ON 1 AUTO OFF 1 torna alla modalità attiva prima che fosse attivata la modalità turbo. Per selezio- CANCEL ON 2 OFF 2...
Seite 224 ANNULLAMENTO DEI PROGRAMMI DI TEMPO IMPOSTATI ECONO SEND Premere sul tasto ON o OFF corrispondente al programma da annullare. Le ore, i TURBO minuti e il simbolo corrispondente appaiono sul display del telecomando. Premere ON 1 AUTO OFF 1 il tasto (2) per annullare l’accensione o lo spegnimento automatico della stufa.
Seite 225 Immagazzinare e trasportare il pellet in condizioni di asciutto assoluto. Il pellet di legna può espandersi notevolmente quando entra in contatto con l’umidità. Per ulteriori informazioni sul pellet, contattare il rivenditore Qlima o l’installatore autorizzato Qlima. 5.2 RIEMPIMENTO DELLA TRAMOGGIA CON IL PELLET Aprire il coperchio del deposito di pellet sulla parte superiore della stufa e riempire il deposito di 3/4 con pellet.
Seite 226: Manutenzione
Se nel corso del funzionamento dovesse essere necessario rabboccare, assicurarsi che il pellet e/o il sacco del pellet non entrino in contatto con alcuna superficie bollente della stufa che potrebbe provocare situazioni pericolose. Assicurarsi di non toccare mai le parti girevoli all’interno della tramoggia del pellet.
Seite 227: Pulizia Del Focolare
6.3 PULIZIA DEL PORTELLO L’apertura dello sportello della stufa deve essere pulita prima di ogni avvio per prevenire depositi di fuliggine e particelle di cenere. Il vetro è un vetro ceramico, ma può rompersi a causa di forti escursioni termiche. Aspettare che l’apertura si raffreddi completamente prima di pulirla.
Seite 228 Almeno due volte all’anno, la prima volta prima dell’inizio della stagione del ris- caldamento, controllare lo sportello di carica per rilevare eventuali perdite. Se oc- corre, farlo sostituire da un tecnico autorizzato Qlima. Utilizzare unicamente parti di ricambio originali Qlima.
Seite 229 di combustione della stufa. Nel tubo può depositarsi del creosoto, una sostanza che sporca molto il tubo e a volte può provocare il blocco dei pellet. 6.10 MANUTENZIONE DA ESEGUIRE AD OPERA DI UN TECNICO AUTORIZZATO Mansione Frequenza* Ispezione professionale e manu- Due volte a stagione, la prima volta all’inizio tenzi one della stufa (&...
Seite 230: Risoluzione Dei Problemi
Usare solo ricambi Qlima. L’uso di ricambi non Qlima comporterà l’annullamento della garanzia. 8. RISOLUZIONE DEI PROBLEMI 8.1 AZZERAMENTO DI UN GUASTO...
Seite 231 Svuotare il focolare e riavviare. Se tuttavia non ha rilevato la soglia il problema continua a persistere, contat- di temperatura minima tare un tecnico autorizzato Qlima. per avviarsi. Aria comburente insuffi- Controllare quanto segue (ad opera del- ciente raggiunge il fuoco l’utente finale):...
Seite 232 Qlima. Scheda del circuito elet- Sostituire la scheda del circuito elettronico. tronico rotta. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima. Il serbatoio è vuoto. Riempire il serbatoio. Il pellet di Auger bloccato. Scollegare la stufa dall’elettricità, spostare...
Seite 233 La stufa necessita di manutenzione. Opera- tamente e/o oni interne. zione da eseguire esclusivamente ad opera il vetro si an- di un tecnico autorizzato Qlima. nerisce troppo Estrattore dei fumi dan- Il pellet di legna può bruciare grazie al rapidamente.
Seite 234 Chiamare un esperto di camini per verifi- cessiva. care se il camino sia in linea con i requisiti di legge. Chiamare un tecnico autorizzato Qlima per verificare se il camino sia idoneo alla stufa. Condizioni atmosferiche In caso di vento molto forte è possibile sfavorevoli.
Seite 235: Dati Tecnici
è dan- riesce a misurare la velo- neggiato o scollegato. Riparare il guasto. cità di giro della ventola. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima. 9. DATI TECNICI Model Fiorina 74 S-Line Fiorina 90 S-Line...
Seite 236: Clausole Di Garanzia
Icosti di trasporto e tutti i rischi coinvolti durante il trasporto della stufa o dei suoi componenti sarà sempre a carico dell’acquirente. La garanzia è valida solo quando la stufa è installata da un installatore Qlima autorizzato ed è stato presentato il protocollo di commissionamento firmato.
Seite 237: Dichiarazione Di Conformità
Descrizione del prodotto: Apparecchiature da riscaldamento per spazi residenziali alimentate a pellet di legna Marca del prodotto: Qlima Marca del prodotto: Fiorina 74 S-Line, Fiorina 90 S-Line Direttive CE applicabili: Direttiva CE sulla bassa tensione 2006/95/EEC Direttiva EC EMC 2004/108/ED...
Seite 238 KERNCOMPONENTEN Vensterpaneel Motorreductor wor- maandrijving Wormaandrijving Aanzuigbuis verbran- dingslucht Rookgas temperatuur sensor Rooksensor Drukschakelaar Rookafzuiger Deksel brand- stoftrechter Regelpaneel Afbeelding 1 Brandstoftrechter / Pellettrechter Toegangspaneel om onderhoud te kunnen uitvoeren Recirculatieluchtven- tilator Aan / uit schakelaar Veiligheidsthermo- staat handreset Elektronicakaart Rookkamer Kacheldeur Pot / kachelpot met...
Seite 239 Geachte mevrouw/mijnheer, Gefeliciteerd met de door u aangeschafte Qlima-kachel. Dit is een hoogwaardig product waarvan u bij juist, verantwoordelijk gebruik vele jaren comfort en plezier zult beleven. Om een maximale levensduur en veilig gebruik van dit Qlima verwarmingsproduct zeker te stellen, dient u eerst deze handleiding zorgvuldig te lezen. Berg hem daarna op, zodat u hem later nog eens kunt raadplegen.
Seite 240 VEILIGHEIDSAANWIJZIGINGEN HOE TE HANDELEN BIJ EEN NOODSITUATIE OF EEN SCHOORSTEENBRAND EERSTE INGEBRUIKNAME 3.1 Werkzaamheden voor en tijdens de eerste opstart NORMAAL GEBRUIK VAN DE KACHEL 4.1 Display informatie 4.2 Gewone opstartprocedure 4.3 Ongewone opstartprocedure 4.4 De temperatuur instellen 4.5 De warmteafgifte van de kachel wijzigen 4.6 Save mode 4.7 Normale uitschakeling 4.8 De afstandsbediening...
Seite 241 Daarom gelden de volgende aanwijzingen: • Deze kachel moet worden geïnstalleerd door een door Qlima geautoriseerde ver- warmings- of installatiemonteur, anders is de garantie niet van kracht. Als de in deze handleiding verstrekte gebruiksaanwij-...
Seite 242 alle verantwoordelijkheid van de hand in geval de installatie niet voldoet aan de lokale wet- en regelgeving en/of in geval van onjuiste beluchting en ventilatie en/of een foutief gebruik. • De kachel mag alleen worden geïnstal- leerd in een vertrek waarvan de locatie, de bouwconstructie en het gebruik het veilige gebruik van de kachel niet belemmeren.
Seite 243 de muren en de zij-/achterkanten van de kachel aan. • Tijdens gebruik kan de kachel aan de bui- tenkant erg heet worden. Laat NOOIT kin- deren zonder toezicht bij de kachel achter. Houd toezicht op kinderen om te voorko- men dat ze met de kachel spelen. •...
Seite 244 in dezelfde ruimte waar de kachel brandt. Voorkom risico’s; verwijder brandbare op- losmiddelen en andere brandbare materi- alen uit het vertrek. • De kachel is zwaar; laat de sterkte van de vloer door een geautoriseerd expert con- troleren. • Gebruik enkel droge houten pellets van een goede kwaliteit zonder resten van lijm, hars of additieven.
Seite 245 • Gebruik de kachel niet als barbecue. Sluit slechts één kachel aan per rookkanaal. Het aansluiten van meerdere kachels op hetzelfde rookkanaal kan leiden tot gevaarlijke situaties. Voor deze kachel is ook een elektrische voe- ding nodig. Lees de onderstaande waarschu- wingen en opmerkingen goed door: •...
Seite 246 Controleer alvorens het apparaat aan te slui- ten of: • De aansluitspanning overeenkomt met de waarde op het typeplaatje. • Het stopcontact en de voeding geschikt zijn voor het apparaat. • De stekker aan de kabel in het stopcontact past. Laat de elektrische installatie door een erkende expert controleren als u niet zeker weet of alles in orde is.
Seite 247: Eerste Ingebruikname
3. EERSTE INGEBRUIKNAME De eerste ingebruikname moet worden uitgevoerd door een erkend Qlima ser- vice technicus. De kachel moet bij de eerste ingebruikname worden ingeregeld zo- dat een juiste lucht/brandstof-verhouding op elk van de vijf verbrandingsniveaus wordt verkregen.
Seite 248 Controleer of de kachel op elk van de vijf verbrandingsstanden de juiste lucht/ brandstof-verhouding heeft door het vlambeeld op elk van de vijf verbran- dingsstanden te controleren. Zie hiervoor afbeelding 1. Regel de lucht/brand- stof-verhouding indien nodig bij. Inregelen van de lucht/brandstof-verhou- ding mag alleen worden uitgevoerd door een Qlima service technicus.
Seite 249: Display-Informatie
/ of het verhogen van de omtreksnelheid van de ruimteventilator. Het laten uitvoeren van een inbedrijfstelling van de kachel door een door Qlima erkend technicus heeft de volgende voordelen: • Er zal minder roetvorming optreden, waardoor de schoorsteen en de kachel minder snel vervuilen.
Seite 250 en te wijzigen. Toets 2: Verhoogd de door de gebruiker vereiste kamertemperatuur. Toets 2 kan ook gebruikt worden om de stand van de warmteafgifte te tonen en te wijzigen. Toets 3: Wordt gebruikt om de kachel aan en uit te zetten. Ontvanger 4: Ontvanger van de afstandsbediening.
Seite 251: De Temperatuur Instellen
Wanneer dit niet leidt tot een goed brandend vuur, dienen de installatieparame- ters van de kachel gewijzigd te worden door een professional. Neem contact op met een door Qlima goedgekeurde installateur. 4.4 DE TEMPERATUUR INSTELLEN Druk op de toets 1 om naar het instelmenu van de temperatuur te gaan. Het display geeft “set”...
Seite 252 automatisch terugkeren naar de normale werkingsmodus. De wijziging van de gewenste temperatuur is nu voltooid. De gewenste temperatuur kan ook met behulp van de afstandsbediening ingesteld worden. Zie hoofdstuk 4.8 voor uitleg over het gebruik van de afstandsbediening. De gewenste temperatuur kan gewijzigd worden tussen minimum 07°C tot maximum 40°C.
Seite 253 DIFFERENTIETEMPERATUUR De differentietemperatuur is het verschil in graden ten opzichte van de ingestelde temperatuur. Voorbeeld: De ingestelde temperatuur bedraagt 20°C en de ingestel- de differentietemperatuur is 2°C. De kachel zal nu uitgaan bij een ruimte tempera- tuur van 22°C en weer opstarten bij een ruimte temperatuur van 18°C. UITSCHAKELEN VAN DE SAVE MODE Schakel de kachel uit en herhaal bovenstaande handelingen totdat de tekst “OFF”...
Seite 254: Temperatuur Instellen
ECONO: Gebruik deze toets om de functie ECONO te activeren / inactiveren. ECONO SEND Houd de knop minimaal 2 seconden ingedrukt om deze functie te activeren TURBO / inactiveren. AUTO ON 1 OFF 1 ECONO SEND ON 2 CANCEL OFF 2 TURBO: Gebruik deze toets om de functie TURBO te activeren / inactiveren.
Seite 255: Automatisch Inschakelen (On1)
automodus te selecteren, druk op (1) tot symbool verschijnt. Druk op ECONO SEND TURBO (2) om de keuze te bevestigen. Om de automodus te beëindigen, druk opnieuw op ECONO SEND ON 1 AUTO OFF 1 TURBO (1) , selecteer het gewenste vermogen en bevestig met (2).
Seite 256 display. Deze tekst verdwijnt wanneer de gestelde in- en uitschakeltijd verstreken zijn. Zie afbeelding 12. ECONO ECONO SEND SEND TURBO TURBO PROGRAMMA 2 (ON2 EN OFF2) ON 1 ON 1 AUTO AUTO OFF 1 OFF 1 Als hierboven, maar met de toetsen (1) en (2).
Seite 257 Bewaar en vervoer de pellets in absoluut droge omstandigheden. Houten pellets kunnen aanzienlijk uitzetten wanneer ze in contact komen met water. Neem contact op met de Qlima-verkoper of de goedgekeurde Qlima-installateur voor meer informatie over pellets. 5.2 VULLEN VAN DE PELLETTRECHTER...
Seite 258 trechter voorzicht voor 3/4 met pellets. Zorg ervoor dat er geen pellets in de kachel vallen. Sluit vervolgens het deksel. Raak nooit roterende onderdelen binnenin de pellettrechter aan. Om het risico te vermijden dat u roterende onderdelen binnenin de pellettrechter aanraakt, is het best de kachel altijd volledig uit te schakelen door de stekker uit het stopcontact te halen.
Seite 259 De afdichting van de vuurdeur Tweemaal per jaar, de eerste keer aan het controleren begin van het seizoen en / of als er 2500 kg aan pellets verstookt zijn De pellettrechter en wormaandrij- Een keer per maand en / of als er 2500 kg ving reinigen aan pellets verstookt zijn Het reinigen van de pellettoevoer-...
Seite 260 6.5 REINIGEN VAN DE WARMTEWISSELAAR De warmtewisselaar moet dagelijks gereinigd worden met behulp van een schra- per. Zorg ervoor dat de kachel uitgeschakeld is en de kacheldeur gesloten is. Be- weeg de hendel van de schraper, welke gemonteerd is in het uitblaasrooster (zie afbeelding 21) naar voren en vervolgens weer naar achteren.
Seite 261 Controleer ten minste twee keer per jaar, de eerste keer voordat het seizoen be- gint, de afdichting van de deur op lekken en beschadigingen. Laat de deurafdich- ting vervangen door een door Qlima goedgekeurde technicus indien nodig. Ge- bruik enkel de originele reserveonderdelen van Qlima.
Seite 262: Technische Service, Originele Reserveonderdelen
Voordat een kachel de fabriek verlaat, wordt hij eerst zorgvuldig getest en in bedrijf gesteld. Eventuele reparaties of inbedrijfstellingsactiviteiten die noodzakelijk blijken te zijn tijdens of na het installeren moeten worden uitgevoerd door een door Qlima goedgekeurde verwarmingstechnici. Originele reserveonderdelen zijn alleen en ex- clusief te verkrijgen via onze Technische Servicecenters en geautoriseerde verkoop- punten.
Seite 263 Maak de verbrandingskamer leeg en start op- heeft de minimumtem- nieuw, indien het probleem zich blijft voor- peratuursdrempel om te doen. Neem contact op met een door Qlima starten niet gedetecteerd goedgekeurde technicus als het probleem zich blijft voordoen. Er bereikt onvoldoende...
Seite 264 Reinig zorgvuldig de zichtbare delen van de wormaandrijving. Plaats het be- schermingsrooster terug en start opnieuw. Neem contact op met een door Qlima goedgekeurde technicus als het probleem zich blijft voordoen. Motor van wormaandrij- Vervang de motor. Enkel door een door...
Seite 265 Geen storing. De kachel De kachel heeft onderhoud nodig. Neem "SERV" heeft 900 werkuren be- contact op met een Qlima erkend service reikt en heeft onderhoud technicus. Deze zal onderhoud aan de ka- nodig. De kachel zal chel uitevoeren en de melding resetten.
Seite 266 ALC of een met een goedgekeurde schoorsteenveger. van beiden Elektronische printplaat Vervang de elektronische printplaat. Enkel gaat op het is kapot door een door Qlima goedgekeurde tech- bedieningspa- nicus neel branden. Overmatige schoorsteen- Raadpleeg een schoorsteenexpert om te lengte controleren of de schoorsteen in overeen- stemming is met de wetgeving.
Seite 267: Technische Data
Herstel het van de ventilator niet defect. Enkel door een door Qlima goed- meten gekeurde technicus 9. TECHNISCHE DATA Model Fiorina 74 S-line...
Seite 268: Garantiebepalingen
De vervoerskosten en de risico’s die ontstaan tijdens het vervoer van de kachel of de onderdelen ervan komen altijd voor rekening van de koper. De garantie is enkel geldig wanneer de kachel geïnstalleerd is door een door Qlima goedgekeurde installateur en wanneer het ondertekende protocol van inbedrijfstel- ling voorgelegd kan worden.
Seite 269: Conformiteitsverklaring
-gezondheidseisen van de EG-richtlijnen: Productbeschrijving: Verwarmingstoestellen voor woningen verwarmd door houten pellets Merk: Qlima Typeaanduiding product: Fiorina 74 S-Line, Fiorina 90 S-Line Toegepaste EG-richtlijnen: EC Low Voltage Directive (LVD): 2006/95/EC EC Electromagnetic Compatibility Directive (EMC): 2004/108/EC EC RoHS Directive...
Seite 270 ENKEL VAN TOEPASSING VOOR BELGIË...
Seite 271 ENKEL VAN TOEPASSING VOOR BELGIË...
Seite 272 ENKEL VAN TOEPASSING VOOR BELGIË...
Seite 273 ENKEL VAN TOEPASSING VOOR BELGIË...
Seite 274 COMPONENTES PRINCIPAIS Janela de visualiza- ção Engrenagem do trado Trado Tubo de entrada de ar de combustão Sensor de temperatu- ra do gás de combus- tão Sensor de fumo Interruptor de pres- são Extrator de fumo Tampa do depósito de combustível Figura 1 Painel de controlo Depósito de combus-...
Seite 275 Caro utilizador, Parabéns por comprar o recuperador de calor Qlima. Trata-se de um produto de elevada qualidade que, se utilizado de forma adequada e responsável, lhe dará muitos anos de conforto e satisfação. Para garantir o tempo de vida útil máximo e o funcionamento seguro deste apare- lho de aquecimento Qlima, leia atentamente este manual.
Seite 276 INSTRUÇÕES DE SEGURANÇA O QUE FAZER EM CASO DE EMERGÊNCIA OU INCÊNDIO NO CANO PRIMEIRA UTILIZAÇÃO 3.1 Ações antes e durante o arranque inicial UTILIZAÇÃO NORMAL DO RECUPERADOR DE CALOR 4.1 Informações no visor 4.2 Procedimento de arranque predefinido 4.3 Procedimento de arranque não predefinido 4.4 Definir a temperatura 4.5 Alterar a saída de calor do recuperador de calor 4.6 Modo "Economia"...
Seite 277: Instruções De Segurança
• Este recuperador de calor deve ser insta- lado por um engenheiro de aquecimento ou instalação autorizado da Qlima, caso contrário a garantia será invalidada. Se as instruções presentes neste manual se des- viarem da legislação local e/ou nacional, deve aplicar-se a condição mais rigorosa.
Seite 278 ser responsabilizados de forma alguma se a instalação não estiver em conformidade com as leis e regulamentos locais e/ou no caso de arejamento e/ou ventilação incor- retos e/ou utilização indevida. • O recuperador de calor só pode ser instala- da numa divisão cuja localização, constru- ção e utilização não impeçam a sua opera- ção segura.
Seite 279 instalação sem suporte e, portanto, não é adequado para encaixe embutido. Mante- nha um espaço de 200 mm entre as pare- des e as laterais e a parte posterior do re- cuperador de calor. • O recuperador de calor pode aquecer muito durante a utilização.
Seite 280 to do fogo no recuperador de calor. • Não trabalhe com soluções inflamáveis na mesma sala em que o recuperador de ca- lor está a ser utilizado. Evite riscos; retire as soluções inflamáveis e outros materiais combustíveis da sala. • O recuperador de calor é pesado; a força do piso deve ser testada por um especialis- ta autorizado.
Seite 281 quentemente, todo o sistema, incluindo a chaminé, deve ser limpo com mais fre- quência. • Não utilize o recuperador de calor como grelhador. Ligue apenas um recuperador de calor a cada chaminé. Ligar mais do que um recuperador de calor à mesma chaminé pode causar situações perigosas.
Seite 282 O aparelho TEM de possuir uma ligação à terra. NÃO pode ligar o aparelho se a fonte de alimentação não estiver ligado à terra. • A ficha deve permanecer facilmente aces- sível sempre que o dispositivo estiver liga- • Não coloque o aparelho diretamente por baixo de uma tomada elétrica.
Seite 283: Primeira Utilização
3. PRIMEIRA UTILIZAÇÃO Um técnico qualificado da Qlima deve ligar o recuperador de calor pela primeira vez. A primeira vez que o recuperador de calor é acionada, ela deve ser ajusta- da para garantir a relação ar/combustível correta em cada um dos cinco níveis de combustão.
Seite 284 No caso de nova construção ou renovação: deixe o edifício secar completamente antes de utilizar o recuperador de calor pela primeira vez. È bem sabido que as paredes, tetos e/ou pisos demoram muito tempo a secar completamente. Fuligem, partículas de cinzas, etc. podem facilmente aderir às paredes que não secaram completamente.
Seite 285 Consulte a figura 1. Ajuste a relação ar/combus- tível, se necessário. Apenas um técnico de serviço da Qlima pode definir a relação ar/combustível.
Seite 286: Exibir Informações
O recuperador de calor não pode ser utilizado em conjunto com um sistema de extração de ar, aquecimento por ar quente ou outros aparelhos que tenham efeito sobre a pressão do ar na sala. Esses aparelhos devem ser desligados quando o recuperador de calor a pellets estiver em utilização.
Seite 287 (Desliga- O recuperador de calor está desligado ou a desligar. (Ventoi- O recuperador de calor está a funcionar no modo de preaque- nha) cimento. Load O fornecimento de pellets está em funcionamento. O LED 9 também está aceso (consulte a figura 2) Fire On O recuperador de calor está...
Seite 288: Definir A Temperatura
Se isso não resultar num fogo aceso de forma adequada, os parâmetros de confi- guração dos recuperadores de calor devem ser alterados por um profissional. Entre em contacto com um técnico de montagem aprovado pela Qlima. 4.4 DEFINIR A TEMPERATURA Pressione o botão 1 para ir para o menu de ajuste de temperatura.
Seite 289 mostrará a nova configuração de saída. Depois de o visor ter mostrado a nova configuração de saída, 3 segundos depois o visor volta automaticamente ao modo de operação normal. O procedimento para alterar a configuração de saída de calor está agora completo.
Seite 290: Controlo Remoto
Para evitar ligar e desligar de forma excessiva e o desgaste extra em várias peças, recomenda-se não ajustar a temperatura diferencial a menos de 2 ºC ou acima de 4 ºC. 4.7 DESLIGAR POR PREDEFINIÇÃO O recuperador de calor pode ser desligado ao pressionar o botão 3 até “OFF” apa- recer no visor.
Seite 291 ECONO SEND TURBO RELÓGIO: Para definir o modo do relógio no controlo remoto, faça o seguin- AUTO ON 1 OFF 1 ECONO SEND 1. Pressione TURBO ON 2 CANCEL OFF 2 AUTO ON 1 OFF 1 2. O símbolo aparece e a hora pisca. ON 2 CANCEL OFF 2...
Seite 292 ECONO SEND TURBO ON 1 AUTO OFF 1 ECONO SEND ON 2 CANCEL OFF 2 selecionar o modo Turbo, mantenha pressionado (1) por mais de 2 segundos e, TURBO ON 1 AUTO OFF 1 em seguida, pressione (3). Para desativar este modo, mantenha pressionado o ECONO SEND ECONO...
Seite 293 CANCELAR OS PROGRAMAS DE DEFINIÇÃO DO TEMPORIZADOR Pressione o botão ON ou OFF correspondente ao programa que deseja cancelar. As horas e minutos e o símbolo correspondente aparecem no visor do controlo remoto. Pressione o botão CANCELAR (2) para cancelar a programação de ligar e desligar automaticamente o recuperador de calor.
Seite 294 água. Entre em contacto com o vendedor da Qlima ou com o técnico de montagem apro- vado da Qlima para obter mais informações sobre pellets. 5.2 ABASTECER O DEPÓSITO DE PELLETS Abra a tampa do depósito de pellets na parte superior do recuperador de calor...
Seite 295 Nunca toque em nenhuma peça rotativa no depósito de pellets. Para evitar o risco de contacto com as peças rotativas no depósito de pellets, é recomendado que desligue sempre o recuperador de calor, removendo a ficha da tomada elétrica. Se o depósito tiver de ser recarregado durante o período de funcionamento, certifique-se de que os pellets e/ou o depósito de pellets não entram em contacto com as peças quentes do recuperador de calor, pois pode conduzir a situações perigosas.
Seite 296 Limpar o depósito de pellets e o Uma vez por mês e/ou após queimar 2.500 trado kg de pellets Limpar o tubo de fornecimento de Uma vez por semana pellets 6.2 LIMPAR O EXTERIOR DO RECUPERADOR DE CALOR Limpar a superfície do recuperador de calor com água quente e sabão. Não utilizar detergentes abrasivos ou à...
Seite 297 Verifique se a vedação da porta tem fugas e danos pelo menos duas vezes por ano; a primeira vez antes do início da estação. Caso seja necessário, um técnico aprovado pela Qlima deve substituir a vedação. Utilize apenas peças de reposição originais da Qlima.
Seite 298 6.8 LIMPAR O DEPÓSITO DE PELLETS E O TRADO Limpe o depósito de pellets e o trado uma vez por mês. Remova a grade de proteção do depósito de pellets. Esvazie o depósito de pellets. Limpe o depósito de pellets e a parte visível do trado com um aspirador (fi- gura 36).
Seite 299: Resolução De Problemas
Utilize apenas peças de reposição originais da Qlima. A utilização de outras peças de reposição exceto as da Qlima irá invalidar a garantia.
Seite 300: Lista De Erros
O fusível do circuito im- Substitua o fusível. Deve ser feito apenas presso queimou por um técnico aprovado pela Qlima O painel de controlo está Painel de controlo Deve ser feito apenas com defeito por um técnico aprovado pela Qlima Cabo de fita está...
Seite 301 Retire a grade protetora do depósito e limpe o depósito. Limpe cuidadosamente as partes visíveis do trado. Volte a colocar a grelha de proteção e inicie novamente. Entre em contacto com um técnico aprova- do pela Qlima se o problema persistir.
Seite 302 Qlima se o problema persistir. A temperatura exterior é Esvazie a câmara de combustão e inicie demasiado baixa. novamente. Entre em contacto com um técnico aprovado pela Qlima se o proble- ma persistir. Os pellets de madeira Utilize apenas pellets de madeira. estão húmidas O sensor de temperatura Substitua o sensor.
Seite 303 Vedante da porta que- Substitua o vedante. Deve ser feito apenas brado, desgastado ou por um técnico aprovado pela Qlima danificado Com o recu- A temperatura ambiente Isto não é um erro. O recuperador de calor...
Seite 304 Consulte um especialista em chaminés para da chaminé verificar se a chaminé está de acordo com a legislação. Consulte um técnico aprovado pela Qlima para verificar se a chaminé é adequada ao recuperador de calor. Condições climáticas des- Os ventos fortes podem causar pressão favoráveis...
Seite 305 é capaz de medir a danificada ou desapertada. Corrija o defei- sua velocidade. to. Deve ser feito apenas por um técnico aprovado pela Qlima...
Seite 306: Dados Técnicos
9. DADOS TÉCNICOS Modelo Fiorina 74 S-line Fiorina 90 S-line Pellets de ma- Pellets de ma- Tipo de recuperador de calor deira deira Capacidade (*) 2.65 - 7.45 2.65 - 9.00 Consumo de energia (ignição/funcionamento 300/100 300/100 normal) Fonte de alimentação...
Seite 307 A garantia só é válida se o recuperador de calor for instalado por um instala- dor aprovado pela Qlima e quando o protocolo de comissionamento assina- do puder ser apresentado. Para evitar custos desnecessários, recomendamos que leia este manual com aten- ção.
Seite 308: Declaração De Conformidade
Descrição do produto: Aparelhos de aquecimento doméstico alimentado por pellets de madeira Marca: Qlima Designação do modelo do produto: Fiorina 74 S-Line, Fiorina 90 S-Line Diretivas da CE aplicáveis: Diretiva de Baixa Tensão da CE (LVD): 2006/95/CE Diretiva de Compatibilidade Eletromagnética...
Seite 310 Säkerhetstermostat manuell återställning Rökrum Spislucka Eldstad med asklåda Asklåda Bild 2 1. LEGGERE DAPPRIMA LE INSTRUZIONI D’USO. 1. LÄS FÖRST IGENOM BRUKSANVISNINGEN. 2. IN CASO DI DUBBI RIVOLGERSI AL RIVENDITORE DELL’APPARECCHIO. 2. OM DU UNDRAR ÖVER NÅGOT, KONTAKTA DIN QLIMA-ÅTERFÖRSÄLJARE.
Seite 311 Bästa kund, Grattis till ditt köp av din Qlima-kamin. Du har köpt en högkvalitativ produkt som du med rätt och ansvarsfull användning kommer att kunna glädjas åt i många år. För att säkerställa maximal livstid och säker användning av din värmeprodukt från Qlima, läs noga igenom denna bruksanvisning före första användningstillfället,...
Seite 312 SÄKERHETSINSTRUKTIONER VAD DU SKA GÖRA I EN NÖDSITUATION ELLER VID BRAND FÖRSTA TÄNDNINGEN 3.1 Aktiviteter innan och under första uppstarten NORMAL ANVÄNDNING AV KAMINEN 4.1 Skärminformation 4.2 Normal tändningsprocedur 4.3 Onormal tändningsprocedur 4.4 Ändra önskad rumstemperat ur 4.5 Ändra värmeeffekt på kaminen 4.6 Save mode 4.7 Normal avstängning 4.8 Fjärrstyrning...
Seite 313: Säkerhetsinstruktioner
Därför: • Kaminen måste installeras av en aukto- riserad uppvärmnings- och installations- tekniker som är godkänd av Qlima. In- struktionerna för användning i denna bruksanvisning kan variera beroende på lokala och/eller regionala bestämmelser. I sådana fall är det de strängaste bestäm-...
Seite 314 lokala bestämmelser och lagar och/eller vid felaktigt luftventilation och/eller fel- aktig användning. • Kaminen får endast installeras i ett rum där rummets placering, byggkonstruktion och användning inte påverkar en säker an- vändning av kaminen. Kontakta alltid genast din återförsäljare eller installatör om du får problem med kaminen eller om du inte kan läsa eller förstå...
Seite 315 än kaminens sidor. • När kaminen används kan den bli väldigt het på utsidan. Lämna aldrig barn utan uppsikt i kaminens närhet. Ha alltid barn under uppsikt för att undvika att de leker med kaminen. • Den här kaminen är inte avsedd att använ- das av personer (inklusive barn) med ned- satt fysisk, sensorisk eller mental förmå- ga eller med otillräcklig erfarenhet eller...
Seite 316 kaminen. • Använd endast torra träpellets av bra kva- litet utan rester av lim, harts eller tillsats- medel. Diameter 6 mm. maxlängd 30 mm. • Använd inte annat bränsle än ovan nämn- da träpellets. Andra bränslen som till exem- pel träspill med lim och/eller lösningsme- del, träspill i allmänhet, kartong, flytande bränsle, alkohol, bensin, avfallsmaterial eller skräp o.s.v.
Seite 317 verantören eller en befogad person/ servi- cepunkt. • Sladden får inte klämmas eller vikas. • Se till att sladden inte vidrör någon varm del av kaminen. • Använd inte en förlängningssladd.. Om du inte har ett lämpat, jordat uttag tillgäng- ligt, ska du låta en erkänd elektriker instal- lera ett sådant.
Seite 318 med vatten. Spruta inte vatten på appara- ten och sänk den aldrig i vatten, detta kan orsaka kortslutning. • Dra alltid ut kontakten ur uttaget innan du rengör eller byter ut någon del av ap- paraten. • Koppla alltid bort kontakten från väggut- taget innan du utför någon form av un- derhåll på...
Seite 319: Aktiviteter Innan Och Under Den Första Uppstarten
3. FÖRSTA UPPSTARTEN Den första uppstarten av kaminen måste utföras av en kvalificerad servicetekniker från Qlima. Spisen måste justeras så att rätt luft/bränsleförhållande uppnås på alla fem förbränningsnivåer vid den första användningen. Rätt förhållande beror på den installerade rökkanalen och kan endast justeras efter installation av kaminen.
Seite 320 Låt aldrig kaminen brinna om fläkten inte slår till Kontrollera att kaminen har rätt luft/bränsleförhållande på samtliga fem förbränningsnivåer genom att titta flambilden på alla fem förbränningsni- våer. Se bild 1. Justera luft/bränsleförhållandet efter behov. Justering av luft/ bränsleförhållandet ska endast utföras av en servicetekniker från Qlima.
Seite 321 överstiger 220ºC i något läge måste läget justeras genom att sänka pellets- flödet samtidigt som hastigheten på fläkten till luftutflödet och/eller värme- fläkten måste höjas. Att låta en behörig tekniker från Qlima utföras installationen av kaminen har följande fördelar: • Mindre sot kommer att ansamlas vilket gör att både skorstenen och kaminen kommer förorena mindre.
Seite 322 att visa temperaturläget och ändra det. Knapp 3: Används för att slå på och stänga av kaminen. Mottagare 4: Fjärrkontrollsmottagare. Lampa 5: Indikerar ett Alarm C-fel (C står för temperatur). Se avsnitt 8.2 ”Fel- lista” för mer information. Lampa 6: Indikerar ett Alarm F-fel (F står för gaser).
Seite 323 4.2. När det här inte ger en bra brasa krävs det att kaminens installationsparameter ändras av behörig person. Kontakta en Qlima-godkänd installatör. 4.4 SÄTTA TEMPERATUREN Tryck in knapp 1 för att komma till temperaturens inställningsmeny. Skär- men kommer visa ”set”...
Seite 324: Save Mode
ECONO SEND 4.5 ÄNDRA VÄRMEN I KAMINEN TURBO Tryck ned och släpp knapp 2. I skärmen visar ”pot” och ett av de fem värme- ON 1 AUTO OFF 1 ON 2 CANCEL OFF 2 lägena. Tryck ned 1 för att sänka det önskade värmeflödet. I skärmen visas den änd- rade effekten.
Seite 325 För att undvika för många uppstarter och stopp och således att delarna slits rekom- menderas att temperaturskillnaden är inställd på inte lägre än 2°C och inte högre än 4°C. 4.7 NORMAL AVSTÄNGNING Stäng av kaminen genom att trycka på knapp 3 tills ”OFF” visas på display. Under avstängningen avbryts påfyllningen av träpellets till brännskålen och cirku- lationsfläkten för rumstemperaturen stängs av.
Seite 326: Ställa In Temperaturen
3. Använd knapparna ECONO SEND för att ställa in timme och minuter. ECONO SEND TURBO ECONO SEND ON 1 AUTO OFF 1 4. Tryck på igen för att bekräfta och tryck på ECONO SEND TURBO ON 2 CANCEL OFF 2 TURBO AUTO ON 1...
Seite 327 ECONOLÄGE I det ekonomiska läget hålls temperaturen konstant. Kaminen justerar effekten var 10:e minut till dess värmenivå 1 nås. Tryck ned och håll in knappen (1) i minst 2 ECONO SEND sekunder tills Econo visas på skärmen (2) och tryck sedan (3) för att välja Econo- TURBO ECONO...
Seite 328: Byta Batterier I Fjärrkontrollen
ECONO SEND TURBO att bekräfta. Kaminen visar chrono på skärmen. Håll ner knappen (1) i minst 2 ON 1 AUTO OFF 1 ON 2 CANCEL OFF 2 sekunder för att avaktivera funktionen och tryck sedan på (3). Se bild 14. ECONO SEND TURBO...
Seite 329 Qlima. Förvara och transportera pellets i helt torra miljöer. Träpellets kan expandera avsevärt när de kommer i kontakt med fukt. Kontakta din Qlima-återförsäljare eller den auktoriserade Qlima-installatören om du vill ha mer information om pellets. 5.2 FYLLA PÅ PELLETSMAGASINET Öppna luckan på...
Seite 330 eller andra korrosiva, frätande eller repande produkter för att rengöra vare sig in- eller utsidan på kaminen. Särskilt viktigt är det att kontrollera om det finns blockeringar i kamin- och skorstenssystemet när kaminen inte använts på länge. 6.1 UNDERHÅLL SOM SKA UTFÖRAS AV ANVÄNDAREN Buig en knik de kabel niet.
Seite 331 6.4 RENGÖR ELDSTADEN OCH ASKLÅDA Eldstaden och asklådan ska rengöras varje gång innan uppstart. Ta bort eldstaden och asklådan från förbränningskammaren. Se bild 16 & 17. Rengör asklådan. Rengör brännskålen och brännskålsgallret ytterligare med en borste och dammsugare. Om hålen längst ned i brännskålen är blockerade kan de åt- gärdas med ett vasst verktyg.
Seite 332: Rengöra Pelletsmagasinet Och Snäckväxeln
6.7 KONTROLLERA TÄTNINGEN PÅ ELDSTADSLUCKAN Minst två gånger per år, första gången innan eldningssäsongen börjar, ska påfyll- ningsluckans tätning kontrolleras. Låt en auktoriserad Qlima-tekniker byta ut den vid behov. Använd endast äkta Qlima-reservdelar. 6.8 RENGÖRA PELLETSMAGASINET OCH SNÄCKVÄXELN Rengör pelletsmagasinet och snäckväxeln en gång i månaden.
Seite 333 När du tar kontakt med din återförsäljare, ett tekniskt servicecenter eller en auktori- serad kamintekniker, se till att du har uppgifterna om kaminmodell och serienummer tillhands. Använd endast Qlima reservdelar från fabriken. Om du använder reservdelar som inte är Qlima upphävs din garanti. 8. FELSÖKNING 8.1 ÅTERSTÄLLNING AV ETT FEL...
Seite 334 Inmatningsskruven är Koppla bort elen till kaminen, ta bort det blockerad inre handskyddet för tanken, töm tanken och ta försiktigt bort de synliga delarna av inmatningsskruven. Byt ut handskyddet och tänd igen. Kontakta en auktoriserad Qlima- tekniker om problemet kvarstår.
Seite 335 Tänd kaminen med några ”ALARM NO temperaturen för att braständare. Kontakta en auktoriserad ACC ” tända kaminen Qlima-tekniker om problemet kvarstår. Utomhustemperaturen är Töm brännskålen och tänd igen om pro- för låg. blemet kvarstår. Tänd kaminen med några braständare. Kontakta en auktoriserad Qlima-tekniker om problemet kvarstår.
Seite 336 Larmet ” SERV Inget fel. Kaminen har Kaminen kräver underhåll. Kontakta en Sond” visas på nått 900 driftstimmar och behörig servicetekniker från Qlima. Denne displayen underhåll krävs. Kaminen kommer utföra underhåll på kaminen och kommer fortsätta fung- återställa meddelandet.
Seite 337 För lång skorsten Kontakta en sotare för att kontrollera att Kontrollpane- skorstenen uppfyller gällande lagar. Kon- takta auktoriserad Qlima-tekniker för att säkerställa att skorstenen är lämplig för kaminen. Ogynnsamma väderför- När det blåser mycket kan ett undertryck hållanden...
Seite 338: Tekniska Data
9. TEKNISKA DATA Modell Fiorina 74 S-line Fiorina 90 S-line Typ av kamin Pellets Pellets Kapacitet (*) 2,65 - 7,45 2,65 - 9,00 Strömförbrukning 300 / 100 300 / 100 Ström V/Hz 230/~50 230/~50 Termisk effektivitet vid nominell kapacitet /...
Seite 339 Transportkostnader och riskerna som föreligger under transport av kaminen el- ler kaminens komponenter är alltid köparens ansvar. Garantin gäller endast när kaminen installeras av en av Qlima godkänd instal- latör och signerat utförandeprotokoll kan uppvisas. För att du ska undvika onödiga utgifter rekommenderar vi att du alltid börjar med att noggrant läsa igenom bruksanvisningen.
Seite 340 Att följande produkter efterlever de grundläggande säkerhets- och hälsokrav som anges I EU-direktiv baserade på deras design och typ: Produktbeskrivning: Värmeenheter för träpellets för bostäder Produktmärke: Qlima Produktmodell: Fiorina 74 S-Line, Fiorina 90 S-Line Tillämpliga EU-direktiv: Lågspänningsdirektivet (LVD): 2006/95/EC EC EMC direktivet (EMC): 2004/108/EC EC RoHS direktivet...
Seite 342 POMEMBNI SESTAVNI DELI Stekleno okno Motor poža Transportni polž Napeljava za dovajanje zraka za izgorevanje Senzor temperature izpušnih plinov Senzor izpušnih plinov Nožice Ventilator za odvajanje plinov Pokrov zalogovnika Slika 1 Kontrolna plošča Zalogovnik za pelete Pokrov za servisni dostop Ventilator za kroženje zraka Vklop/Izklop...
Seite 343 Spoštovani, Čestitamo Vam ob nakupu Vaše Qlima peči. Kupili ste kvaliteten izdelek, s katerim boste zadovoljni dolgo vrsto let, če ga boste uporabljali v skladu z navodili za uporabo. Preberite jih pred prvo uporabo Qlima peči. V imenu proizvajalca Vam zagotavljamo 2 leti garancije na mogoče napake v materialu ali izdelavi.
Seite 344 VARNOSTNA NAVODILA KAKO RAVNATI V IZREDNIH RAZMERAH ALI V PRIMERU POŽARA PRVI VKLOP 3.1 Postopki pred in med prvo uporabo NORMALNO DELOVANJE PEČI 4.1 Informacije na zaslonu 4.2 Postopek normalnega vžiga 4.3 Postopek v primeru težav ob vžigu 4.4.Nastavitev temperature 4.5 Spremembe nastavitev moči delovanja 4.6 Varčna funkcija (Save mode) 4.7 Postopek normalnega izklopa...
Seite 345: Varnostna Navodila
1. VARNOSTNA NAVODILA POZOR! Vse slike, ki jih najdete v teh navodilih in embalaži so zgolj indikativne in namenjene pojasnilom, zato se lahko rahlo razlikujejo aparatov v Vaši lasti. Referenčna naprava je tista, ki ste jo kupili. Neupoštevanje teh navodil za uporabo lahko rezultira v prenehanju garancije in lahko privede do nevarnih situacij.
Seite 346 V primeru težav s pečjo in v primeru, da Vam ta navodila niso razumljiva takoj pokličite servis. • Pri izgorevanju peletev je potreben kisik, ki pri- haja iz zraka. Vedno poskrbite, da napeljava za dovod zraka v gorilno komoro lahko v peč...
Seite 347 • Med montažo in vzdrževanjem peči vedno up- orabite potrebne osebne zaščitne pripomočke kot so zaščitna očala, rokavice, itd.. • Bodite previdni pri polnjenju zalogovnika s pe- leti kadar je peč še vroča. Bodite pozorni, da se vreča peletov nikoli ne nahaja v dosegu ognja. •...
Seite 348 • Peči ne uporabljajte kot žar. Na vsako dimniško cev priključite le po eno peč. Priključitev več peči na posamezen dimnik je nevarno. Peč potrebuje električno napajanje. Pazljivo prebe- rite navodila za uporabo in naslednja opozorila: • Ne uporabljajte poškodovanega električnega kabla.
Seite 349 • sta vtičnica in moč ustrezni. • je peč primerna za Vašo vtičnico. Električno napeljavo naj še pred priklopom peči pregleda kvalificiran električar še posebej, če niste prepričani, da je narejena pravilno. • Nikoli ne prekrivajte zračnikov. • Ne potiskajte predmetov skozi odprtine v no- tranjost peči.
Seite 350: Prvi Vklop
POZOR: dimnik je lahko vroč. Za zaprtje le-tega vedno nosite toplotno odporne rokavice. Takoj obvestite gasilce. Prezračite prostor tako, daodprete vsa okna in vrata ter tako preprečite nabi- ranje ogljikovega monoksida v prostoru. 3. PRVI VKLOP Prvi zagon mora opraviti pooblaščeni serviser. Pri prvem zagonu je potrebno peč pri- lagoditi tako, da pri vsaki od petih stopenj izgorevanja dobimo ustrezeno mešanico zraka in goriva.
Seite 351 Da bi se izognili trajnim poškodbam peči je priporočljivo, da peč prvih 24 ur deluje na najnižji stopnji delovanja. Kasneje pa lahko moč delovanja postopo- ma povečujete. Peč naj nato neprekinjeno deluje vsaj še tri ali štiri ure. Preverite ali med delovanjem peči morda v prostor ne uhajajo izpušni plini. V tem primeru peč...
Seite 352 Peč se ne sme uporabljati kadar hkrati delujejo morebitni sistem za dovod Zraka v prostor, sistem ogrevanja z vročim zrakom ali druge naprave, ki lahko vplivajo na tlak zraka v prostoru. Te naprave morajo biti pred uporabo peči na pelete izklopljene. 4.1 INFORMACIJE NA ZASLONU Tipka 1: S to tipko znižate želeno temperaturo.
Seite 353: Nastavitev Temperature
4.2 POSTOPEK NORMALNEGA VŽIGA Gorilnik je potrebno očistiti pred vsako uporabo peči. Kadar peč prižigate spomočjo funkcije časovnika, je potrebno gorilnik očistiti pred vsakim samodejnim vklopom. Normalen postopek zagona peči in njenega delovanja je kot sledi: Poskrbite, da bo kurišče prazno in čisto. Prepričajte se, da so vrata kurišča zaprta.
Seite 354 Pritisnite gumb 1, da se pokaže meni za nastavitev temperature. Na zaslonu se izpiše “SET” in vrednost nastavljene temperature. Ponovno pritisnite gumb 1 za znižanje želene temperature. Na zaslonu se izpiše želena vrednost temperature. Pritisnite gumb 2 za višanje želene temperature. Na zaslonu se izpiše želena vrednost temperature.
Seite 355 gumb P3, da nastavitev shranite. Varčna funkcija je sedaj aktivirana in peč lahko prižgete. ODSTOPANJE TEMPERATURE Odstopanje temperature je razlika v °C glede na želeno oz. nastavljeno temperaturo. Primer: nastavljena temperature je 20 °C in nastavljeno odstopanje 2°C Peč se pri tej nastavitvi samodejno izklopi pri 22 °C in ponovno samodejno vklopi pri 18 °C.
Seite 356: Samodejno Delovanje
ECONO: S to tipko aktivirate/deaktivirate funkcijo ekonomičnega delovanja. Za ECONO SEND aktivacijo oz. deaktivacijo funkcije držite tipko vsaj 2 sekundi. TURBO ECONO SEND AUTO ON 1 OFF 1 TURBO: S to tipko aktivirate/deaktivirate funkcijo Turbo. Za aktivacijo oz. deak- TURBO ON 2 CANCEL OFF 2...
Seite 357 temperatura je takrat nastavljena na 30 ºC. Po 30 minutah se peč povrne v način delo- vanja, ki je bil programiranpred izbiro funkcije TURBO. Za izbiro funkcije TURBO za več ECONO SEND kot 2 sekundi pritisnite gumb (tipka 1) in nato (tipka 3).
Seite 358 ECONO SEND TURBO aktivirate. Na zaslonu daljinskega upravljalca se izpiše AUTO. Pritisnite (tipka 3) za ON 1 AUTO OFF 1 ON 2 CANCEL OFF 2 potrditev izbire. Na zaslonu peči se izpiše ura. Pritisnite gumb AUTO za vsaj 2 sekundi, da funkcijo deaktivirate.
Seite 359 Uporaba peletov neprimerne kvalitete vodi do: - Nepopolno izgorevanje. - Pogoste blokade gorilnika. - Povečana poraba peletov. - Manj toplote in manjša učinkovitost peči. - Umazano steklo. - Več pepela in negorljivih ostankov. - Višji stroški vzdrževanja. Tudi ob uporabi standardiziranih peletov dobre kakovosti je normalno, da lahko pride do razlik v gorenju, proizvodnji pepela in učinkovitosti.
Seite 360 6. VZDRŽEVANJE Vročina, pepel in drugi ostanki izgorevanja peletov zahtevajo redno čiščenje in vzdrževanje peči, tako s strani končnega uporabnika kot pooblaščenega servisa. Redno čiščenje peči je pomembno, saj prispeva k njeni varni uporabi, učinkovitosti njenega delovanja in ji hkrati podaljšuje življensko dobo.
Seite 361 Steklo vratc čistite le takrat, kadar je peč popolnoma hladna. 6.4 ČIŠČENJE GORILNIKA IN ZBIRALNIKA PEPELA Kurišče in zbiralnik pepela je potrebno očistiti pred vsakim zagonom peči. Odstranite gorilnik in pladenj za pepel tako, da ju dvignete iz njunega ležišča. Glej sliki 16 in 17.
Seite 362 Najmanj dvakrat letno, prvič ob pričetku kurilne sezone preverite tesnilo vrat kurišča ali morebiti ne pušča. Če je potrebno, naj tesnilo zamenja pooblaščen servis. Uporabljajte samo originalne nadomestne dele Qlima. 6.8 ĆIŠČENJE ZALOGOVNIKA IN TRANSPORTNEGA POLŽA Pulire il deposito di pellet e l’auger una volta al mese.
Seite 363 Druga vzdrževalna dela, ki niso Dvakrat letno, prvič na začetku grelne sezone omenjena v the navodilih Čiščenje vemtilatorja za kroženje Dvakrat v sezoni, prvič na začetku grelne toplote in ventilatorja za vlek sezone in/ali po 900 urah delovanja, kadar izpušnih plinov peč...
Seite 364: Odpravljanje Težav
8. ODPRAVLJANJE TEŽAV 8.1 PONASTAVITEV PEČI OB NAPAKI Preden izbrišete izpis napak poglejte seznam napak (poglavje 8.2) in sledite navodi- lom. Peč ponastavite z daljšim (3 sekunde) pritiskom na tipko 3 (glej sliko 2) na krmilni plošči. 8.2 SEZNAM NAPAK TEŽAVA VZROK REŠITEV...
Seite 365 15 minut po Pokvarjen vžig. Zamenjajte vžig. Zamenjavo naj izvede vklopu peč pooblaščeni servis. izpiše Senzor temperature ne za- Izpraznite gorilnik in ponovite postopek “ALarm no zna minimane temperature vklopa. Če težave ne odpravite pokličite acc” potrebne za zagon. pooblaščeni servis. Prenizka zunanja Izpraznite gorilnik in ponovite postopek temperatura.
Seite 366 Peč je blokira- Dosežena je želena, Ne gre za napako. Peč deluje v načinu eko. na. Na prika- nastavljena temepratura Ta funkcija se lahko spremeni z daljinskim zovalniku se prostora. upravljalcem. izpiše "eco" Na prikazoval- Peč potrebuje vzdrževanje. Peč potrebuje vzdrževanje. Pokličite niku se izpiše Pokličite pooblaščeni pooblaščeni servis, ki bo opravil vzdrževanje...
Seite 367: Tehnične Karakteristike
Poškodovano ali odklopljeno je lahko tudi ventilatorja. ožičenje. Napako naj odpravi le pooblaščeni servis. 9. TEHNIČNE KARAKTERISTIKE Model Fiorina 74 S-line Fiorina 90 S-line Tip peči Peč na pelete Peč na pelete Moč (*) 2,65 - 7,45...
Seite 368: Garancijski Pogoji
10. GARANCIJSKI POGOJI...
Seite 369: Izjava O Skladnosti
EU direktiv: Opis izdelka: Naprava za ogrevanje prostorov - peč na pelete Blagovna znamka izdelka: Qlima Model: Fiorina 74 S-Line, Fiorina 90 S-Line Uporabljene EU direktive: Nizoknapetostna direktiva (LVD) 2006/95/ES Direktiva o elektromagnetni združljivosti 2004/108/ES Direktiva o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi...
Seite 380 Jos haluat huoltoapua, lisätietoja tai laitteen kanssa tulee ongelmia, tutustu verkkosivustoon osoitteessa www.qlima.com tai kysy neuvoa PVG kuluttajapalvelukeskuksesta (www.qlima.com). If you need information or if you have a problem, please visit the our website (www.qlima.com) or contact our sales support (you find its phone number on www.qlima.com) Per informazioni e in caso di problemi, visitate il sito Web www.qlima.com oppure contattate il Centro Assistenza Clienti (per conoscere il...

Diese Anleitung auch für:

Fiorina 90 s-line

Qlima Fiorina 74 S-line Gebrauchsanweisung

Verfügbare Sprachen

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Qlima Fiorina 74 S-line

Inhaltszusammenfassung für Qlima Fiorina 74 S-line

Diese Anleitung auch für:

Inhaltsverzeichnis
