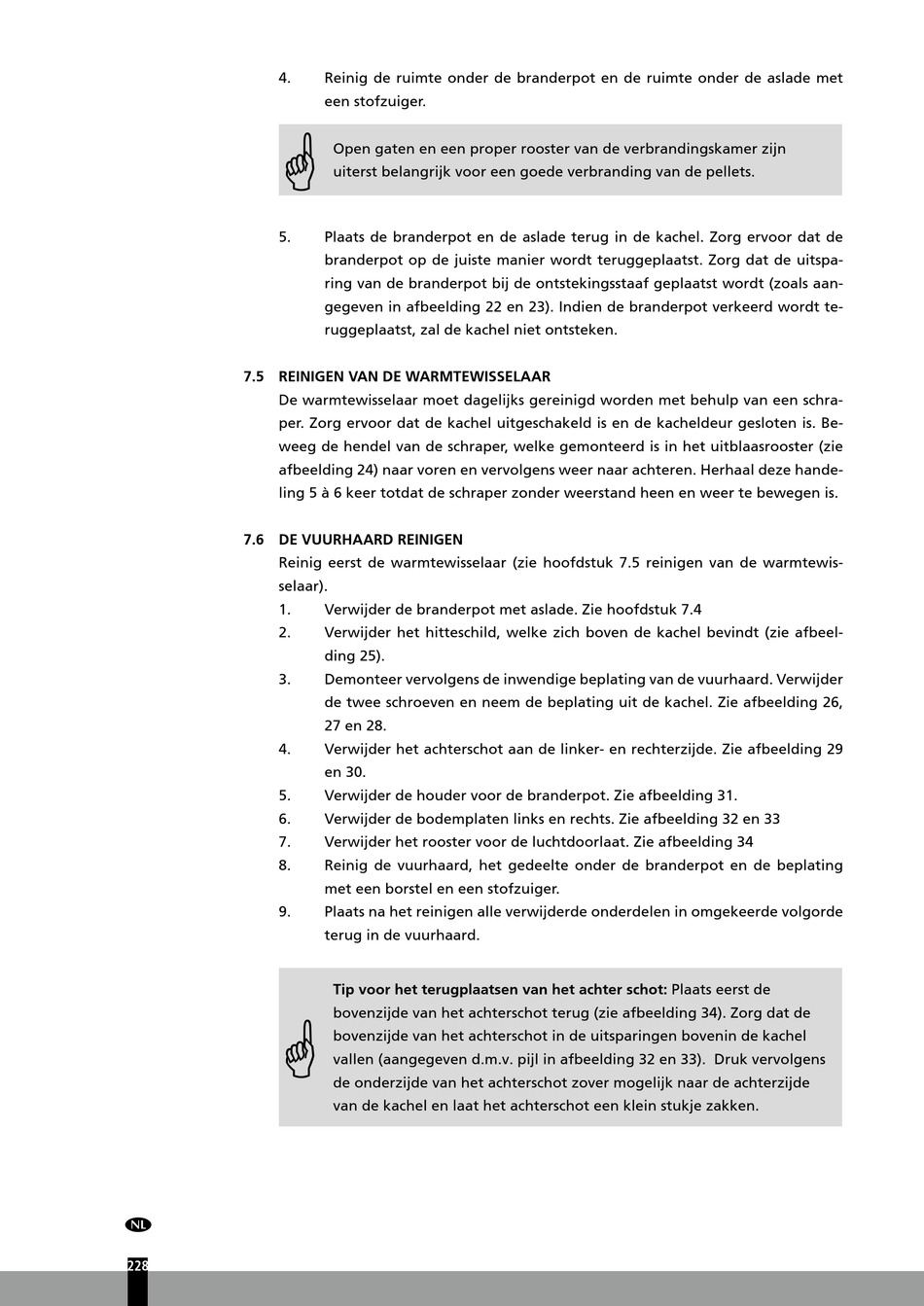

Qlima Diandra 50 S-line Gebrauchsanweisung Seite 228

4.
G
5.
7.5 REINIGEN VAN DE WARMTEWISSELAAR
De warmtewisselaar moet dagelijks gereinigd worden met behulp van een schra-
per. Zorg ervoor dat de kachel uitgeschakeld is en de kacheldeur gesloten is. Be-
weeg de hendel van de schraper, welke gemonteerd is in het uitblaasrooster (zie
afbeelding 24) naar voren en vervolgens weer naar achteren. Herhaal deze hande-
ling 5 à 6 keer totdat de schraper zonder weerstand heen en weer te bewegen is.
7.6 DE VUURHAARD REINIGEN
Reinig eerst de warmtewisselaar (zie hoofdstuk 7.5 reinigen van de warmtewis-
selaar).
1.
2.
3.
4.
5.
6.
7.
8.
9.
G
1
228
Reinig de ruimte onder de branderpot en de ruimte onder de aslade met
een stofzuiger.
Open gaten en een proper rooster van de verbrandingskamer zijn
uiterst belangrijk voor een goede verbranding van de pellets.
Plaats de branderpot en de aslade terug in de kachel. Zorg ervoor dat de
branderpot op de juiste manier wordt teruggeplaatst. Zorg dat de uitspa-
ring van de branderpot bij de ontstekingsstaaf geplaatst wordt (zoals aan-
gegeven in afbeelding 22 en 23). Indien de branderpot verkeerd wordt te-
ruggeplaatst, zal de kachel niet ontsteken.
Verwijder de branderpot met aslade. Zie hoofdstuk 7.4
Verwijder het hitteschild, welke zich boven de kachel bevindt (zie afbeel-
ding 25).
Demonteer vervolgens de inwendige beplating van de vuurhaard. Verwijder
de twee schroeven en neem de beplating uit de kachel. Zie afbeelding 26,
27 en 28.
Verwijder het achterschot aan de linker- en rechterzijde. Zie afbeelding 29
en 30.
Verwijder de houder voor de branderpot. Zie afbeelding 31.
Verwijder de bodemplaten links en rechts. Zie afbeelding 32 en 33
Verwijder het rooster voor de luchtdoorlaat. Zie afbeelding 34
Reinig de vuurhaard, het gedeelte onder de branderpot en de beplating
met een borstel en een stofzuiger.
Plaats na het reinigen alle verwijderde onderdelen in omgekeerde volgorde
terug in de vuurhaard.
Tip voor het terugplaatsen van het achter schot: Plaats eerst de
bovenzijde van het achterschot terug (zie afbeelding 34). Zorg dat de
bovenzijde van het achterschot in de uitsparingen bovenin de kachel
vallen (aangegeven d.m.v. pijl in afbeelding 32 en 33). Druk vervolgens
de onderzijde van het achterschot zover mogelijk naar de achterzijde
van de kachel en laat het achterschot een klein stukje zakken.
