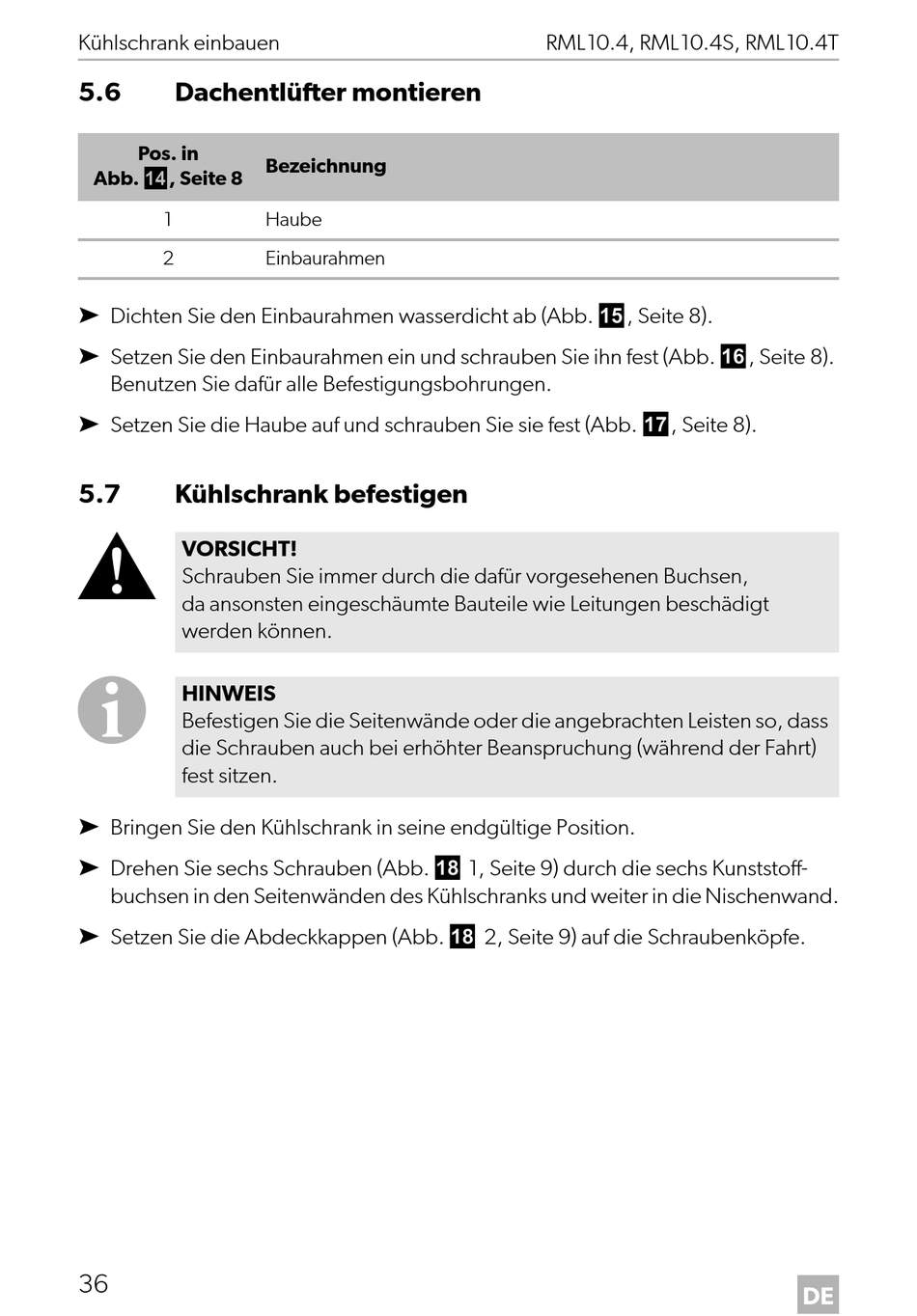

Dachentlüfter Montieren - Dometic Rml 10.4 Montageanleitung

Kühlschrank einbauen
5.6 Dachentlüfter montieren
Pos. in
Abb. d, Seite 8
1
2
➤ Dichten Sie den Einbaurahmen wasserdicht ab (Abb. e, Seite 8).
➤ Setzen Sie den Einbaurahmen ein und schrauben Sie ihn fest (Abb. f, Seite 8).
Benutzen Sie dafür alle Befestigungsbohrungen.
➤ Setzen Sie die Haube auf und schrauben Sie sie fest (Abb. g, Seite 8).
5.7 Kühlschrank befestigen
!
VORSICHT!
Schrauben Sie immer durch die dafür vorgesehenen Buchsen,
da ansonsten eingeschäumte Bauteile wie Leitungen beschädigt
werden können.
I
HINWEIS
Befestigen Sie die Seitenwände oder die angebrachten Leisten so, dass
die Schrauben auch bei erhöhter Beanspruchung (während der Fahrt)
fest sitzen.
➤ Bringen Sie den Kühlschrank in seine endgültige Position.
➤ Drehen Sie sechs Schrauben (Abb. h 1, Seite 9) durch die sechs Kunststoff-
buchsen in den Seitenwänden des Kühlschranks und weiter in die Nischenwand.
➤ Setzen Sie die Abdeckkappen (Abb. h 2, Seite 9) auf die Schraubenköpfe.
36
Bezeichnung
Haube
Einbaurahmen
RML10.4, RML10.4S, RML10.4T
DE
