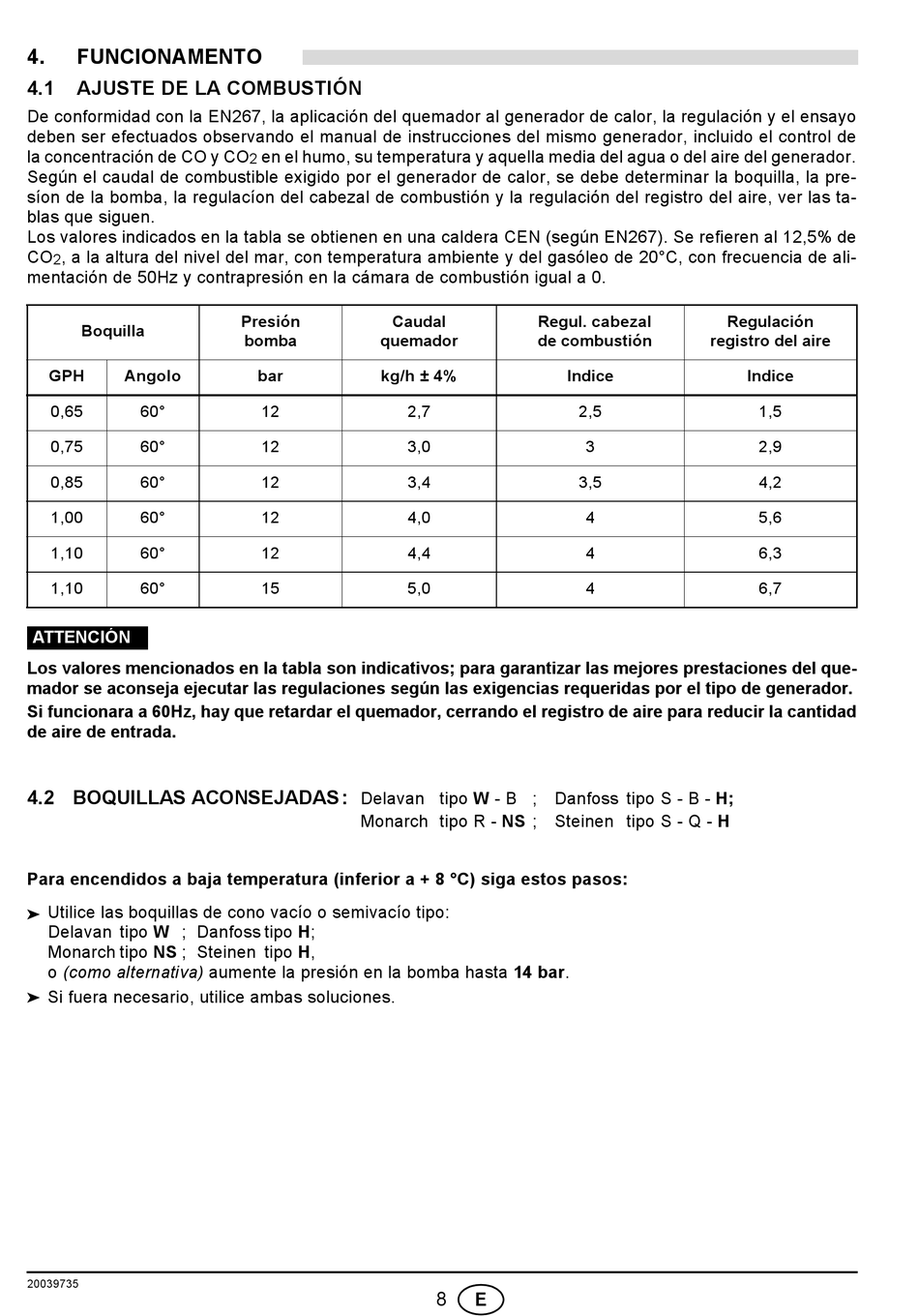

Riello RG1F Montage- Und Bedienungsanleitung Seite 60

4. FUNCIONAMENTO
4.1 AJUSTE DE LA COMBUSTIÓN
De conformidad con la EN267, la aplicación del quemador al generador de calor, la regulación y el ensayo
deben ser efectuados observando el manual de instrucciones del mismo generador, incluido el control de
la concentración de CO y CO
Según el caudal de combustible exigido por el generador de calor, se debe determinar la boquilla, la pre-
síon de la bomba, la regulacíon del cabezal de combustión y la regulación del registro del aire, ver las ta-
blas que siguen.
Los valores indicados en la tabla se obtienen en una caldera CEN (según EN267). Se refieren al 12,5% de
CO , a la altura del nivel del mar, con temperatura ambiente y del gasóleo de 20°C, con frecuencia de ali-
2
mentación de 50Hz y contrapresión en la cámara de combustión igual a 0.
Boquilla
GPH Angolo
0,65 60°
0,75 60°
0,85 60°
1,00 60°
1,10 60°
1,10 60°
ATTENCIÓN
Los valores mencionados en la tabla son indicativos; para garantizar las mejores prestaciones del que-
mador se aconseja ejecutar las regulaciones según las exigencias requeridas por el tipo de generador.
Si funcionara a 60Hz, hay que retardar el quemador, cerrando el registro de aire para reducir la cantidad
de aire de entrada.
4.2 BOQUILLAS ACONSEJADAS :
Para encendidos a baja temperatura (inferior a + 8 °C) siga estos pasos:
Utilice las boquillas de cono vacío o semivacío tipo:

Delavan tipo W ; Danfoss tipo H;
Monarch tipo NS ; Steinen tipo H,
o (como alternativa) aumente la presión en la bomba hasta 14 bar.
Si fuera necesario, utilice ambas soluciones.

20039735
en el humo, su temperatura y aquella media del agua o del aire del generador.
2
Presión Caudal
bomba quemador
bar kg/h ± 4%
12 2,7
12 3,0
12 3,4
12 4,0
12 4,4
15 5,0
Delavan tipo W - B ; Danfoss tipo S - B - H;
Monarch tipo R - NS ; Steinen tipo S - Q - H
Regul. cabezal
de combustión
Indice
2,5
3
3,5
4
4
4
8
E
Regulación
registro del aire
Indice
1,5
2,9
4,2
5,6
6,3
6,7
