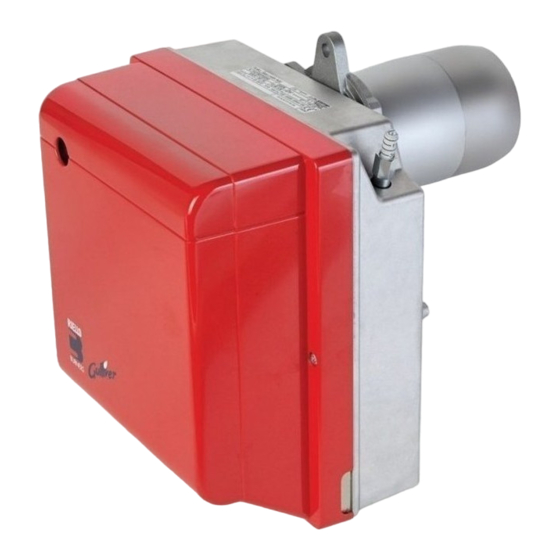

Riello Gulliver RG1R Montage Und Bedienungs Anleitung
  1. Anleitungen
  2. Marken
  3. Riello Anleitungen
  4. Kochplatten
  5. Gulliver RG1R
  6. Montage und bedienungs anleitung

Riello Gulliver RG1R Montage Und Bedienungs Anleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Montage und Bedienungs Anleitung
Manuel d'entretien
Installation, use and maintenance instructions
Installatie-, gebruiks- en onderhoudsvoorschriften
Öl-Gebläsebrenner
D
Brûleur fioul domestique
F
Light oil burner
GB
Stookoliebrander
NL
Einstufiger Betrieb
Fonctionnement à 1 allure
One stage operation
Eentrapsbrander
CODE
3736410
MODELL - MODELE - MODEL
RG1R
TYP - TYPE
364 T1
2901887 (10)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Riello Gulliver RG1R

Inhaltszusammenfassung für Riello Gulliver RG1R

  • Seite 1 Montage und Bedienungs Anleitung Manuel d’entretien Installation, use and maintenance instructions Installatie-, gebruiks- en onderhoudsvoorschriften Öl-Gebläsebrenner Brûleur fioul domestique Light oil burner Stookoliebrander Einstufiger Betrieb Fonctionnement à 1 allure One stage operation Eentrapsbrander CODE MODELL - MODELE - MODEL TYP - TYPE 3736410 RG1R 364 T1...

  • Seite 3: Inhaltsverzeichnis

    INHALT BESCHREIBUNG DES BRENNERS . . . BETRIEB ......1.1 Mitgeliefertes Zubehör ....4.1 Einstellung der Brennerleistung.

  • Seite 4: Technische Merkmale

    TECHNISCHE MERKMALE 2.1 TECHNISCHE DATEN 364 T1 ÷ ÷ Durchsatz - Brennerleistung 5 kg/h – 60 kW ÷ Brennstoff Heizöl-EL, Viskosität 4 6 mm /s bei 20°C ± Stromversorgung Einphasig, 50Hz 230 V Motor Stromaufnahme 0,85 A – 2750 U/min – 289 rad/s 4 µF Kondensator...

  • Seite 5: Installation

    INSTALLATION DIE INSTALLATION DES BRENNERS MUSS IN ÜBEREINSTIMMUNG MIT DEN ÖRTLICHEN GESETZEN UND VORSCHRIFTEN AUSGEFÜHRT WERDEN. 3.1 BRENNERMONTAGE Die Schraube und die beiden Muttern am Flansch (1) montieren (siehe Abb. 3). Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern. Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Kesseltür (4) mit Isolierdichtung (5) montieren (siehe Abb 2).

  • Seite 6: Ölversorgungsanlage

    3.3 ÖLVERSORGUNGSANLAGE WICHTIGER HINWEIS: Abb. 5 Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet. Wird ein Pumpen-Einrohrbetrieb für not- wendig erachtet, so ist der Rücklauf-Schlauchleitungs- stopfen (2) zu lösen und die By-Pass Schraube (3) zu entfernen. Danach ist der Rücklauf-Schlauchleitungs- stopfen wieder einzuschrauben.

  • Seite 7: Elektrisches Verdrahtungsschema

    3.4 ELEKTRISCHES VERDRAHTUNGSSCHEMA ANMERKUNGEN: WICHTIGER HINWEIS – Leiterdurchmesser: min. 1 mm NULLEITER NICHT MIT DER PHASE VERWECHSELN (Außer im Falle anderslautender Angaben durch Normen und örtliche Gesetze). 50Hz 230V – Die vom Installateur ausgeführten elektrischen Verbindungen müssen den lokalen Bestimmun- PE L gen entsprechen.

  • Seite 8: Betrieb

    BETRIEB 4.1 EINSTELLUNG DER BRENNERLEISTUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung des Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, der Abgastemperatur und der mittleren Kesseltemperatur.

  • Seite 9: Elektrodeneinstellung

    Abb. 11 Den Düsenstock (1) herausnehmen, nachdem vorher die Schrauben (2) gelockert, die Mutter (3) gelöst, die Zündkabel (4) vom Steuergerät, der Photowiderstand (6) und die Steckdose (10) abge- nommen wurden. Die Zündkabel (4) von den Elektroden abnehmen, den Stauscheibenhalter (11) vom Düsenstock (1) herausnehmen, nachdem die Schraube (3, Abb.

  • Seite 10: Brennkopfeinstellung

    4.5 BRENNKOPFEINSTELLUNG (siehe Abb. 11, Seite 7) Sie ist vom Öldurchsatz abhängig und wird ausgeführt, indem man die Einstellschraube (5) im Uhrzeiger- sinn oder entgegen dem Uhrzeigersinn soweit dreht, bis die auf der Einstellspindel markierte Raste (9) mit der Kante am Düsenstock (1) übereinstimmt. In der Abbildung ist der Brennkopf auf einen Durchsatz von 0,85 GPH bei 12 bar eingestellt.

  • Seite 11: Störungen / Abhilfe

    STÖRUNGEN / ABHILFE Nachfolgend finden Sie einige denkbare Ursachen und Abhilfemöglichkeiten für Störungen, die den Betrieb des Brenners beeinflussen oder einen nicht ordnungsgemäßen Betrieb des Brenners verursachen könnten. In den meisten Fällen führt eine Störung zum Aufleuchten der Kontrolleuchte in der Entstörtaste des Steuerge- räts (3, Abb.
  • Seite 13 SOMMAIRE DESCRIPTION DU BRULEUR ..FONCTIONNEMENT....1.1 Matériel fourni ....4.1 Réglage de la combustion .

  • Seite 14: Donnees Techniques

    DONNEES TECHNIQUES 2.1 DONNEES TECHNIQUES TYPE 364 T1 ÷ ÷ Débit - Puissance thermique 5 kg/h – 60 kW ÷ Combustible Fioul domestique, viscosité 4 6 mm /s à 20°C ± Alimentation électrique Monophasée, 50Hz 230 V Moteur 0,85 A absorbés –...

  • Seite 15: Installation

    INSTALLATION LE BRÛLEUR DOIT ÊTRE INSTALLÉ CONFORMÉMENT AUX LOIS ET AUX RÉGLEMENTATIONS LOCALES. 3.1 FIXATION A LA CHAUDIERE Insérer sur la bride (1) la vis et deux écrous, (voir fig. 3). Elargir, si nécessaire, les trous dans le joint isolant (5). Fixer sur la plaque de la chaudière (4) la bride (1) par l’intermédiaire des vis (2) et (si nécessaire) des écrous (3) en interposant le joint isolant (5), (voir fig.

  • Seite 16: Installation Hydraulique

    3.3 INSTALLATION HYDRAULIQUE IMPORTANT: Fig. 5 La pompe est prévue pour un fonctionnement en bitube. Pour le fonctionnement en mono-tube, il faut dévisser le bouchon de retour (2), enlever la vis de by- pass (3) et ensuite revisser le bouchon (2), (voir fig. 5). Avant de mettre en fonction le brûleur il faut s’assurer que le tube de retour du combustible ne soit pas obs- trué.

  • Seite 17: Raccordements Électriques

    3.4 RACCORDEMENTS ELECTRIQUES NOTES: ATTENTION – Section conducteurs: min. 1 mm NE PAS INVERSER LE NEUTRE AVEC LA PHASE (Sauf des indications différentes prévues par les normes et les lois locales). 50Hz 230V – Les branchements électriques exécutés par l’installateur doivent respecter le règlement en PE L vigueur dans le Pays.

  • Seite 18: Fonctionnement

    FONCTIONNEMENT 4.1 REGLAGE DE LA COMBUSTION Conformément à la Directive rendement 92/42/CEE, suivre les indications du manuel de la chaudière pour monter le brûleur, effectuer le réglage et l’essai, contrôler la concentration de CO et CO , dans les fumées, leur température et celle moyenne de l’eau de la chaudière.

  • Seite 19: Gicleurs Conseillés

    Fig. 11 Enlever la ligne porte gicleur (1) après avoir des- serré les vis (2), dévissé l’écrou (3), débranché les câbles (4) de la boîte de contrôle, la cellule photo- résistance (6) et la prise (10). Débrancher les câbles (4) des électrodes, enle- ver de la ligne porte-gicleur (1) le support de l’accroche-flamme (11) après avoir desserré...

  • Seite 20: Réglage Tête De Combustion

    4.5 REGLAGE TETE DE COMBUSTION (voir fig. 11, page 7) Est en fonction du débit du brûleur et on l’obtient en tournant la vis (5) jusqu’à ce que l’index sur la tige de réglage (9) concorde avec le plan (1) sur le groupe porte gicleur (1). Dans le dessin la tête est reglée pour un débit de 0,85 GPH à...

  • Seite 21: Pannes / Remedes

    PANNES / REMEDES La liste ci-dessous donne un certain nombre de causes d’anomalies et leurs remèdes. Problèmes qui se traduisent par un fonctionnement anormal du brûleur. Un défaut, dans la grande majorité des cas, se traduit par l'allumage du signal sur le bouton de réarme- ment manuel de la boîte de commande et de contrôle (3, fig.

  • Seite 22: Burner Description

    INDEX BURNER DESCRIPTION ... . WORKING ..... . . 1.1 Burner equipment ....4.1 Combustion adjustment.

  • Seite 23: Technical Data

    TECHNICAL DATA 2.1 TECHNICAL DATA TYPE 364 T1 – – Output - Thermal power 5 kg/h 60 kW Fuel Light oil, viscosity 4 – 6 mm /s at 20 °C ± Electrical supply Single phase, 50Hz 230 V Motor Run current 0.85 A –...

  • Seite 24: Boiler Fixing

    INSTALLATION THE BURNER MUST BE INSTALLED IN CONFORMITY WITH LEGISLATION AND LOCAL STANDARDS. 3.1 BOILER FIXING Put on the flange (1) the screw and two nuts, (see fig. 3). Widen, if necessary, the insulating gasket holes (5). Fix the flange (1) to the boiler door (4) using screws (2) and (if necessary) the nuts (3) interposing the insulating gasket (5), (see fig.

  • Seite 25: Hydraulic Systems

    3.3 HYDRAULIC SYSTEMS WARNING: Fig. 5 The pump is designed to allow working with two pipes. In order to obtain one pipe working it is necessary to unscrew the return plug (2), remove the by-pass screw (3) and then screw again the plug (2). (See fig. 5). Before starting the burner make sure that the return pipe-line is not clogged.

  • Seite 26: Electrical Wiring

    3.4 ELECTRICAL WIRING NOTES: WARNING – Wires of min. 1 mm section. DO NOT EXCHANGE NEUTRAL WITH PHASE (Unless requested otherwise by local standards and legislation). 50Hz 230V – The electrical wiring carried out by the installer must be in compliance with the rules in force in PE L the Country.

  • Seite 27: Combustion Adjustment

    WORKING 4.1 COMBUSTION ADJUSTMENT In conformity with Efficiency Directive 92/42/EEC the application of the burner on the boiler, adjustment and testing must be carried out observing the instruction manual of the boiler, including verification of the CO and CO concentration in the flue gases, their temperatures and the average temperature of the water in the boiler. To suit the required appliance output, choose the proper nozzle and adjust the pump pressure, the setting of the combustion head, and the air damper opening in accordance with the following schedule.

  • Seite 28: Electrodes Adjustment

    Fig. 11 Remove nozzle-holder assembly (1) after loosing screws (2) and nut (3), remove the small cables (4) from the control box, the photoresistance (6) and the socket (10). Withdraw the small cables (4) from the electrodes, remove the diffuser disc-holder assembly (11) from the nozzle-holder assembly (1) after loosing screw (3, fig.

  • Seite 29: Combustion Head Setting

    4.5 COMBUSTION HEAD SETTING (see fig. 11, page 7) It depends on the output of the burner and is carried out by rotating clockwise or counterclockwise the setting screw (5) until the set-point marked on the regulating rod (9) is level with the outside plane of the nozzle-holder assembly (1).
  • Seite 30 FAULTS / SOLUTIONS Here below you can find some causes and the possible solutions for some problems that could cause a failure to start or a bad working of the burner. A fault usually makes the lock-out lamp light which is situated inside the reset button of the control box (3, fig.
  • Seite 31 INHOUD BESCHRIJVING BRANDER ..WERKING......1.1 Geleverd materiaal....4.1 Regeling verbranding .

  • Seite 32: Technische Gegevens

    TECHNISCHE GEGEVENS 2.1 TECHNISCHE GEGEVENS TYPE 364 T1 ÷ ÷ Oliedebiet - Thermisch vermogen 5 kg/h – 60 kW ÷ Brandstof Stookolie, viscositeit 4 6 mm /s bij 20 °C ± Elektrische voeding Monofasig, 50Hz 230 V Motor Opgenomen stroom 0,85 A – 2750 t/min –...

  • Seite 33: Installatie

    INSTALLATIE DE BRANDER MOET GEÏNSTALLEERD WORDEN VOLGENS DE PLAATSELIJK GELDENDE WETTEN EN NORMEN. 3.1 BEVESTIGING OP DE KETEL Schroef en twee moeren in de flens (1) aanbrengen, (zie fig. 3). Indien nodig, de gaten in de flensdichting (5) vergroten. Bevestig de flens (1) op de ketelplaat (4) met behulp van de schroeven (2) en (indien nodig) de moeren (3) en voeg de flensdichting (5) ertussen, (zie fig.

  • Seite 34: Hydraulische Installatie

    3.3 HYDRAULISCHE INSTALLATIE OPGELET: Fig. 5 De pomp is voorzien voor een installatie met twee lei- dingen. Draai bij één leiding de moer van de teruglo- opleiding (2) los, verwijder de by-pass schroef (3) en draai de dop (2) opnieuw aan, (zie fig. 5). Alvorens de brander op te starten, controleer of de terugloopleiding niet verstopt is.

  • Seite 35: Elektrische Aansluitingen

    3.4 ELEKTRISCHE AANSLUITINGEN NOOT: OPGELET – Doorsnede geleiders: min. 1 mm NULLEIDER EN FASE NIET OMWISSELEN (Mits anders voorgeschreven door plaatselijke nor- 50Hz 230V men en wetten). – De elektrische aansluitingen die de installateur uit- PE L voert dienen te voldoen aan de wetgeving terzake in het betrokken land.

  • Seite 36: Regeling Luchtklep

    WERKING 4.1 REGELING VERBRANDING Conform de Richtlijn Rendement 92/42/EEG, moeten de montage van de brander op de ketel, de regeling en de testen worden uitgevoerd volgens de handleiding van de ketel. Hieronder valt ook de controle van de CO en CO in de rookgassen, de temperatuur van de rookgassen en de gemiddelde temperatuur van het water van de ketel.

  • Seite 37: Afstelling Electroden

    Fig. 11 Verwijder de verstuiverlijn (1) nadat u de schroe- ven (2) en de moer (3) losdraaide, de kabels van de controledoos (4), de fotocel (6) en de stekker (10) ontkoppelde. Maak de kabels van de electrodes (4) los, verwij- der de houder van de vlamhaker (11) van de ver- stuiverlijn (1) nadat u de schroef (3, fig.

  • Seite 38: Afstelling Branderkop

    4.5 AFSTELLING BRANDERKOP (zie fig. 11, blz. 7) De branderkop wordt geregeld in functie van het branderdebiet door te draaien aan de schroef (5) tot het merkteken op de regelstang (9) overeenstemt met het plan (1) van de verstuiverhoudergroep. Op de tekening hiernaast is de branderkop afgesteld voor een debiet van 0,85 GPH bij 12 bar. De regelstang (9) staat in stand 3 zoals aangegeven in de tabel.

  • Seite 39: Defecten / Oplossingen

    DEFECTEN / OPLOSSINGEN Hieronder vindt u een lijst met mogelijke defecten en oplossingen. Alle problemen geven aanleiding tot een abnormale werking van de brander. In de meeste gevallen gaat bij een probleem het lampje branden van de manuele herbewapeningsknop van de controle- en bedieningsdoos (3, fig.
