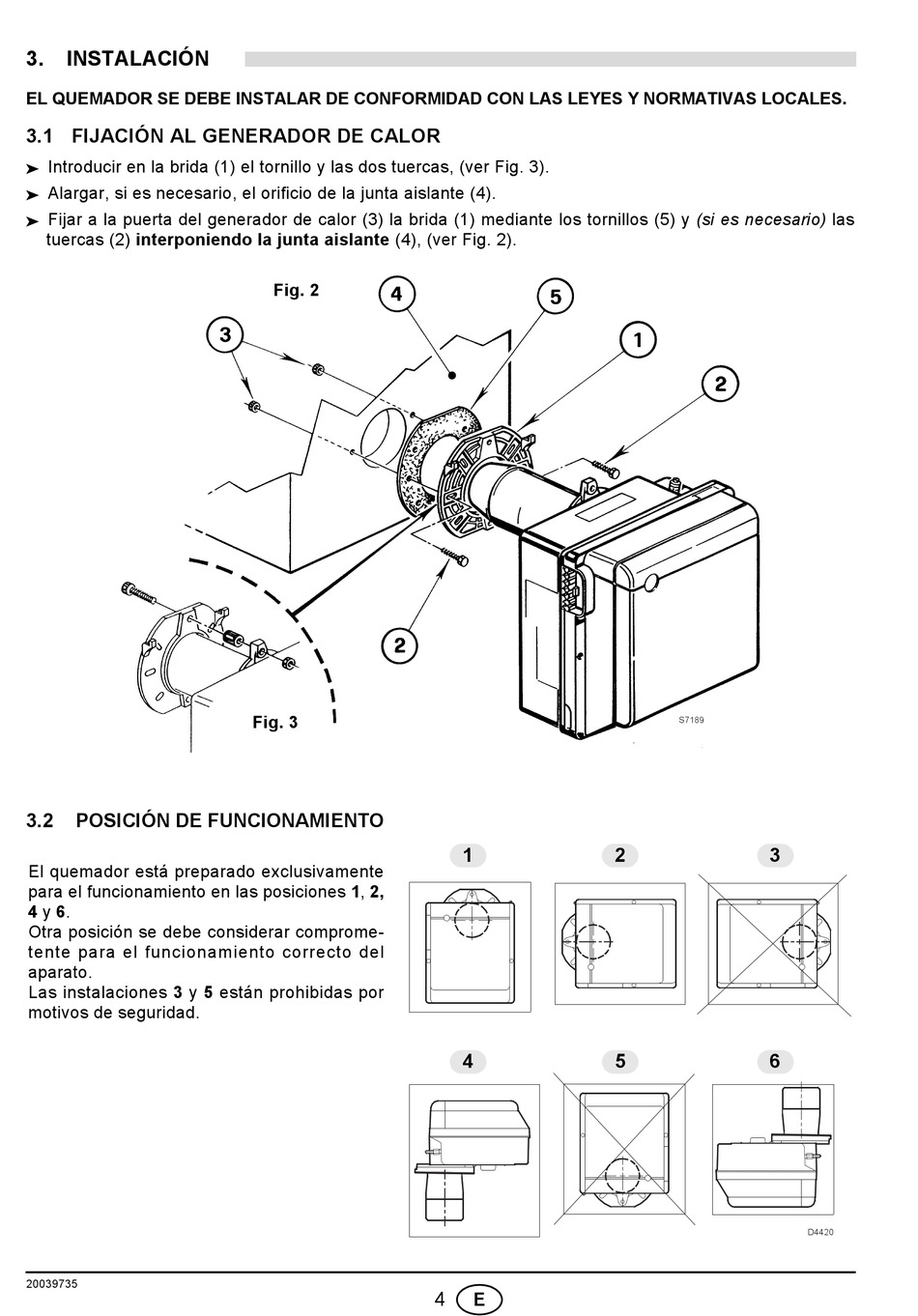

3.
INSTALACIÓN
EL QUEMADOR SE DEBE INSTALAR DE CONFORMIDAD CON LAS LEYES Y NORMATIVAS LOCALES.
3.1 FIJACIÓN AL GENERADOR DE CALOR
Introducir en la brida (1) el tornillo y las dos tuercas, (ver Fig. 3).
Alargar, si es necesario, el orificio de la junta aislante (4).
Fijar a la puerta del generador de calor (3) la brida (1) mediante los tornillos (5) y (si es necesario) las
tuercas (2) interponiendo la junta aislante (4), (ver Fig. 2).
3.2
POSICIÓN DE FUNCIONAMIENTO
El quemador está preparado exclusivamente
para el funcionamiento en las posiciones 1, 2,
4 y 6.
Otra posición se debe considerar comprome-
tente para el funcionamiento correcto del
aparato.
Las instalaciones 3 y 5 están prohibidas por
motivos de seguridad.
20039735
Fig. 2
Fig. 3
1
4
4
E
S7189
2
3
5
6
D4420
