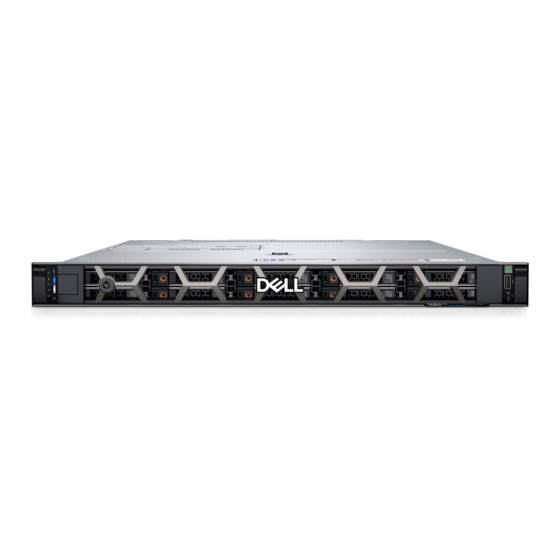

Seite 1 Dell PowerEdge R6615 Installations- und Service-Handbuch Vorschriftenmodell: E97S Vorschriftentyp: E97S001 Februar 2023 Rev. A00...
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG weist auf ein potenzielles Risiko für Sachschäden, Verletzungen oder den Tod hin. © 2023 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Über dieses Dokument...................... 8 Kapitel 2: Systemübersicht......................9 Vorderansicht des Systems..............................9 Rückansicht des Systems..............................11 Das Systeminnere.................................14 Ausfindigmachen des Express-Servicecodes und der Service-Tag-Nummer..............18 Etikett mit Systeminformationen............................18 Matrix für Schienendimensionierung und Rackkompatibilität..................21 Kapitel 3: Technische Daten......................22 Gehäuseabmessungen................................
Seite 4 System-Setup-Programm..............................38 System-BIOS..................................39 Dienstprogramm für die iDRAC-Einstellungen......................57 Device Settings (Geräteeinstellungen)........................57 Dell Lifecycle Controller..............................57 Integrierte Systemverwaltung............................57 Start-Manager..................................58 PXE-Boot..................................... 58 Kapitel 6: Mindestvalidierung der POST- und System Management-Konfiguration......59 Mindestkonfiguration für POST............................59 Konfigurationsvalidierung..............................59 Fehlermeldungen................................60 Kapitel 7: Installieren und Entfernen von Systemkomponenten............61 Sicherheitshinweise................................61...
Seite 5 Perfekte Abdichtung der seitlichen und mittleren Halterungen................83 Entfernen der Halterung der Seitenwand........................84 Installieren der Halterung der Seitenwand......................... 85 Kabelführung..................................86 PERC-Modul..................................95 Entfernen des vorderseitig montierten PERC-Frontmoduls..................95 Installieren des vorderseitig montierten PERC-Frontmoduls...................96 Entfernen des rückseitig montierten PERC-Frontmoduls..................97 Installieren des rückseitig montierten PERC-Frontmoduls..................98 Systemspeicher...................................
Seite 6 Installieren des Eingriffsschalters..........................159 Optionale OCP-Karte................................ 160 Entfernen der OCP-Karte............................160 Installieren der OCP-Karte............................161 Bedienfeld................................... 162 Entfernen des rechten Bedienfelds........................... 162 Installieren des rechten Bedienfelds.......................... 163 Entfernen des linken Bedienfelds..........................164 Installieren des linken Bedienfelds..........................165 Netzteil....................................166 Hot-Spare-Funktion..............................166 Entfernen eines Netzteilplatzhalters..........................167 Einsetzen des Netzteilplatzhalters..........................167 Netzteil entfernen................................
Seite 7 Verwenden der Systemdiagnose............................. 197 Integrierte Dell Systemdiagnose..........................197 Kapitel 14: Wie Sie Hilfe bekommen....................199 Informationen zum Recycling oder End-of-Life-Service....................199 Kontaktaufnahme mit Dell Technologies........................199 Zugriff auf Systeminformationen mithilfe von QRL...................... 199 Kapitel 15: Automatische Unterstützung mit SupportAssist.............201 Kapitel 16: Dokumentationsangebot....................202...
Seite 8: Kapitel 1: Über Dieses Dokument
Über dieses Dokument Dieses Dokument bietet eine Übersicht über das System, Informationen zur Installation und zum Austausch von Komponenten, Diagnosetools und Richtlinien, die bei der Installation bestimmter Komponenten befolgt werden müssen. Über dieses Dokument...
Seite 9: Kapitel 2: Systemübersicht
VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. Themen: •...
Seite 10 Tabelle 1. Verfügbare Funktionen des Systems mit 4 x 3,5-Zoll-Laufwerken (fortgesetzt) Elemen Anschlüsse, Felder und Symbol Beschreibung Steckplätze Laufwerk k. A. Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System unterstützt werden. k. A. Ermöglicht das Anschließen eines Bildschirms an das System. Rechtes Bedienfeld k.
Seite 11: Rückansicht Des Systems
Abbildung 3. Frontansicht eines Systems mit 10 x 2,5-Zoll-Laufwerken Tabelle 3. Verfügbare Funktionen auf der Vorderseite des Systems mit 10 x 2,5-Zoll-Laufwerken Elemen Anschlüsse, Felder und Symbol Beschreibung Steckplätze Linkes Bedienfeld k. A. Enthält Anzeigen für den Systemzustand, die System-ID und die Status- LED.
Seite 12 Die OCP-NIC-Karte unterstützt OCP 3.0. Die NIC-Ports sind in der mit der Systemplatine verbundenen OCP-Karte integriert. Dedizierter iDRAC9 Ethernet- Ermöglicht Remote-Zugriff auf den iDRAC. Weitere Informationen finden Port Sie im Benutzerhandbuch für Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. VGA-Port k. A. Ermöglicht das Anschließen eines Bildschirms an das System.
Seite 13 Die OCP-NIC-Karte unterstützt OCP 3.0. Die NIC-Ports sind in der mit der Systemplatine verbundenen OCP-Karte integriert. Dedizierter iDRAC9 Ethernet- Ermöglicht Remote-Zugriff auf den iDRAC. Weitere Informationen finden Port Sie im Benutzerhandbuch für Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. Kühlmittelschlauch k. A. Ermöglicht das Installieren der Kühlmittelschläuche für die direkte Flüssigkeitskühlung.
Seite 14: Das Systeminnere
Das Systeminnere Abbildung 7. Das Innere eines Systems ohne Riser 1. Lüftergehäusebaugruppe 2. Netzanschluss für Lüfter 3. Prozessor 4. Systemplatine 5. Führungsmechanismus zur Führung des Riser-Moduls 6. Hintere I/O-Platine 7. Netzteile (PSU 1 und 2) 8. LOM-Karte 9. OCP-Karte 10. Knopfzellenbatterie Systemübersicht...
Seite 15 11. Laufwerkrückwandplatine mit Verriegelung 12. Informationsschild Abbildung 8. Das Innere eines Systems mit Risern 1. Lüftergehäusebaugruppe 2. Netzanschluss für Lüfter 3. Prozessor 4. Verriegelungsmechanismus zum Einbinden des Riser-Moduls 5. Führungsmechanismus zur Führung des Riser-Moduls 6. Riser 3 7. Netzteile (PSU 1 und 2) 8.
Seite 16 Abbildung 9. Das Innere eines Systems mit Risern und dem hinteren 2 x 2,5"-Modul 1. Lüftergehäusebaugruppe 2. Netzanschluss für Lüfter 3. Prozessor 4. Verriegelungsmechanismus zum Einbinden des Riser-Moduls 5. Führungsmechanismus zur Führung des Riser-Moduls 6. Riser 3 7. Netzteile (PSU 1 und 2) 8.
Seite 17 Abbildung 10. Das Innere des Systems mit direkter Flüssigkeitskühlung 1. Lüftergehäusebaugruppe 2. Netzanschluss für Lüfter 3. Modul mit Flüssigkeitskühlung 4. Systemplatine 5. Kühlmittelschlauch 6. Kühlmittelschlauch-/Sensorkabelhalterung 7. Netzteile (PSU 1 und 2) 8. LOM-Karte 9. OCP-Karte 10. Knopfzellenbatterie 11. Laufwerkrückwandplatine mit Verriegelung 12.
Seite 18: Ausfindigmachen Des Express-Servicecodes Und Der Service-Tag-Nummer
Das Mini-Enterprise-Service-Tag (MEST)-Schild befindet sich auf der Rückseite des Systems und enthält die Service-Tag (ST)-Nummer, den Express-Servicecode (Exp Svc Code) und das Herstellungsdatum (Mfg. Date). Mithilfe des Exp Svc Code kann Dell EMC Support- Anrufe an den richtigen Mitarbeiter weiterleiten.
Seite 19 Abbildung 12. Serviceinformationen Abbildung 13. Informationen zum Arbeitsspeicher Systemübersicht...
Seite 20 Abbildung 14. LED-Funktionsweise Abbildung 15. Symbollegende Abbildung 16. Systemaufgaben Abbildung 17. Lüfter Systemübersicht...
Seite 21: Matrix Für Schienendimensionierung Und Rackkompatibilität
Abbildung 18. Express-Service-Tag Matrix für Schienendimensionierung und Rackkompatibilität Detaillierte Informationen zu den Schienenlösungen, die mit Ihrem System kompatibel sind, finden Sie in der Dell Enterprise Matrix für Schienendimensionierung und Rackkompatibilität, die unter https://i.dell.com/sites/csdocuments/Business_solutions_engineering- Docs_Documents/en/rail-rack-matrix.pdf verfügbar ist. Das Dokument enthält die nachfolgend aufgelisteten Informationen: ●...
Seite 22: Kapitel 3: Technische Daten
Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Gehäuseabmessungen • Gewicht des Systems • Prozessor – Technische Daten • PSU – Technische Daten • Unterstützte Betriebssysteme • Kühlungslüfter – Technische Daten •...
Seite 23: Gewicht Des Systems
Tabelle 9. PowerEdge R6615 – Technische Daten des Prozessors Unterstützter Prozessor Anzahl der unterstützten Prozessoren AMD EPYC-Prozessor der 9004-Serie der 4. Generation PSU – Technische Daten Das PowerEdge R6615-System unterstützt bis zu zwei Wechselstrom- oder Gleichstromnetzteile (PSUs). Tabelle 10. PSU – Technische Daten Stromvers Klasse Wärmeabgab...
Seite 24: Unterstützte Betriebssysteme
Die Wärmeabgabe berechnet sich aus der Wattleistung des Netzteils. ANMERKUNG: Verwenden Sie beim Auswählen und Aufrüsten der Systemkonfiguration das Enterprise Infrastructure Planning Tool unter Dell.com/calc, um den Stromverbrauch des Systems zu prüfen und eine optimale Energienutzung zu gewährleisten. Tabelle 11. Netzteil-Netzkabel Bauweise...
Seite 25: Kühlungslüfter - Technische Daten
Das PowerEdge R6615-System verwendet eine CR 2032; 3,0-V-Lithium-Knopfzellenbatterie-Batterie. Technische Daten der Erweiterungskarten-Riser Das PowerEdge R6615-System unterstützt bis zu drei PCI Express (PCIe)-Gen5-Steckplätze (zwei mit gesamter Höhe oder drei mit flachem Profil, Gen 4/Gen 5-fähig + OCP) auf der Hauptplatine. Tabelle 13. Erweiterungskartensteckplätze auf der Hauptplatine...
Seite 26: Pcie-Riser-Konfigurationen
1 (Gen 5) 1 (Gen 1 (Gen Frontmodul ANMERKUNG: Die Erweiterungskartensteckplätze sind nicht hot-swap-fähig. Arbeitsspeicher – Technische Daten Das PowerEdge R6615-System unterstützt die folgenden Speicherspezifikationen für den optimalen Betrieb. Tabelle 15. Arbeitsspeicher – Technische Daten Einzelprozessor DIMM-Typ DIMM-Rank DIMM-Kapazität Mindest- Maximale Systemkapazität...
Seite 27: Speicher-Controller - Technische Daten
ANMERKUNG: Weitere Informationen zum Hot-Swap-Verfahren für NVMe-PCIe-SSD-U.2-Geräte finden Sie im Benutzerhandbuch für Dell Express Flash NVMe-PCIe-SSDs unter https://www.dell.com/support >Alle Produkte durchsuchen > Rechenzentrumsinfrastruktur > Speicheradapter und Controller > Dell PowerEdge Express Flash-NVMe-PCIe-SSD > Dokumentation > Handbücher und Dokumente. Technische Daten...
Seite 28: Ports Und Anschlüsse - Technische Daten
Ports und Anschlüsse - Technische Daten Technische Daten der USB-Ports Tabelle 18. PowerEdge R6615 – USB-Spezifikationen Vorderseite Rückseite Intern (optional) Anzahl von USB-Porttyp USB-Porttyp Anzahl von Ports USB-Porttyp Anzahl von Ports Ports USB 2.0- Eins USB 3.0- Eins Interner USB 3.0-...
Seite 29: Technische Daten Des Nic-Ports
Abbildung 22. Interner USB-Port Technische Daten des NIC-Ports Das PowerEdge R6615-System unterstützt bis zu zwei NIC-Anschlüsse (Network Interface Controller) mit 10/100/1000 Mbit/s, die auf dem LAN on Motherboard (LOM) und in den OCP-Karten (Open Compute Project) integriert sind. Tabelle 19. Technische Daten der NIC-Ports für das System...
Seite 30: Grafik - Technische Daten
Grafik – Technische Daten Das PowerEdge R6615-System unterstützt einen integrierten Matrox G200-Grafikcontroller mit 16 MB Videoframebuffer. Tabelle 20. Unterstützte Optionen für die Videoauflösung Lösung Bildwiederholfrequenz (Hz) Farbtiefe (Bit) 1.024 x 768 8, 16, 32 1.280 x 800 8, 16, 32 1.280 x 1.024...
Seite 31: Partikel- Und Gasförmige Verschmutzung - Technische Daten
Tabelle 23. Dauerbetriebsspezifikationen für ASHRAE A4 Temperatur Technische Daten Zulässige Vorgänge Temperaturbereich für Höhen <= 900 m (<= 5 °C bis 45 °C (41 to 113 °F) ohne direkte Sonneneinstrahlung auf das Gerät 2953 ft) Prozentbereich für Luftfeuchtigkeit (zu jeder Zeit 8 % relative Luftfeuchtigkeit mit -12 °C Mindesttaupunkt bis 90% relative nicht kondensierend) Luftfeuchtigkeit mit 24°C (75.2 °F) Maximaltaupunkt...
Seite 32: Thermische Beschränkungen Für Luft
Tabelle 27. Partikelverschmutzung – Technische Daten (fortgesetzt) Partikelverschmutzung Technische Daten sich nicht auf IT-Geräte, die für die Verwendung außerhalb eines Rechenzentrums, z. B. in einem Büro oder in einer Werkhalle, konzipiert sind. ANMERKUNG: Die ins Rechenzentrum eintretende Luft muss über MERV11- oder MERV13-Filterung verfügen.
Seite 33 Tabelle 30. Luftkühlung: Matrix für thermische Beschränkungen (nicht GPU) (fortgesetzt) 8 x 2,5" 4 x 3,5 Zol 10 x 2,5- Konfiguration Kein BP 10 x 2,5-Zoll-SAS Zoll-NVMe Speicher hinten Keine Keine Keine rückseitig rückseiti Keine Keine rückseitigen rückseitig 2,5-Zoll rückseitigen Laufwerke SAS x 2 cTDP...
Seite 34: Ashrae A3/A4-Umgebung - Luftkühlung
CPU-TDP > 200 W wird nicht unterstützt Speicher RDIMMS mit 128 GB oder höheren Kapazitäten werden nicht unterstützt. PCIe-Karte Nicht von Dell zugelassene Peripheriekarten und Karten mit einer Nutzung von mehr als 25 W werden nicht unterstützt GPU-Karten werden nicht unterstützt Speicher hinten Nicht unterstützt Unterstützt mit aktivem optischem 85C-...
Seite 35: Kapitel 4: Anfängliche Systemeinrichtung Und Erstkonfiguration
Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um Ihre Produktivität als Systemadministrator zu steigern und die Gesamtverfügbarkeit der Dell Server zu verbessern. Der iDRAC warnt Sie bei Systemproblemen, hilft Ihnen bei der Remote- Verwaltung und reduziert die Notwendigkeit für physischen Zugriff auf das System.
Seite 36: Ressourcen Für Die Installation Des Betriebssystems
Dell Remote Access Controller RACADM CLI Guide verfügbar unter https://www.dell.com/idracmanuals. Sie können auch über ein Automatisierungstool – die Redfish-API – auf iDRAC zugreifen. Weitere Informationen finden Sie unter Benutzerhandbuch für Integrated Dell Remote Access Controller – Redfish API-Handbuch verfügbar unter https://developer.dell.com. Ressourcen für die Installation des Betriebssystems Wenn das System ohne Betriebssystem geliefert wurde, können Sie ein unterstütztes Betriebssystem mithilfe einer der in der...
Seite 37: Herunterladen Von Treibern Und Firmware
1. Rufen Sie www.dell.com/support/drivers auf. 2. Geben Sie die Service-Tag-Nummer des Systems in das Feld Geben Sie eine Dell-Service-Tag-Nummer, eine Dell Produkt-ID oder ein Modell ein ein und drücken Sie die Eingabetaste. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, klicken Sie auf Alle Produkte Durchsuchenund navigieren Sie zu Ihrem Produkt.
Seite 38: Kapitel 5: Vor-Betriebssystem-Verwaltungsanwendungen
Sie können grundlegende Einstellungen und Funktionen des Systems ohne Starten des Betriebssystems mithilfe der System-Firmware verwalten. Optionen zum Verwalten der Vor- Betriebssystemanwendungen Sie können eine der folgenden Optionen verwenden, um die Vor-Betriebssystemanwendungen zu verwalten: ● System-Setup-Programm ● Dell Lifecycle Controller ● Start-Manager ● Vorstartausführungssumgebung (Preboot eXecution Environment, PXE) Themen: • System-Setup-Programm •...
Seite 39: System-Bios
Tabelle 36. System-Setup-Hauptmenü (fortgesetzt) Option Beschreibung Sie im Benutzerhandbuch für Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. Device Settings (Geräteeinstellungen) Ermöglicht Ihnen die Konfiguration von Geräteeinstellungen für Geräte wie den Speicher-Controller oder die Netzwerkkarten. System-BIOS Um den Bildschirm System BIOS anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf System Setup Main Menu >...
Seite 40: Systeminformationen
Systeminformationen Um den Bildschirm Systeminformationen anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf System-Setup- Hauptmenü > System-BIOS > Systeminformationen. Tabelle 38. Systeminformationen – Details Option Beschreibung System Model Name (Name des Systemmodells) Gibt den Namen des Systemmodells an. System BIOS Version (BIOS-Version des Systems) Gibt die auf dem System installierte BIOS-Version an.
Seite 41: Prozessoreinstellungen
Prozessoreinstellungen Um den Bildschirm Prozessoreinstellungen anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf Hauptmenü des System-Setups > System-BIOS > Prozessoreinstellungen. Tabelle 40. Details zu Prozessoreinstellungen Option Beschreibung Logischer Prozessor Jeder Prozessorkern unterstützt bis zu zwei logische Prozessoren. Wenn die Option Logical Processor (Logischer Prozessor) auf Enabled (Aktiviert) gesetzt ist, zeigt das BIOS alle logischen Prozessoren an.
Seite 42 Tabelle 40. Details zu Prozessoreinstellungen (fortgesetzt) Option Beschreibung Secure Memory Encryption Aktiviert oder deaktiviert die Funktionen für die sichere Verschlüsselung von AMD, z. B. SME und Secure Encrypted Virtualization (SEV). Außerdem bestimmt sie, ob andere sichere Verschlüsselungsfunktionen wie TSME und SEV-SNP aktiviert werden können.
Seite 43: Sata-Einstellungen
Von Dell zugelassene NVMe-Laufwerke verwenden immer den in Dell EROS integrierten UEFINVMe-Treiber. Wenn diese Option auf „Alle Laufwerke“ eingestellt ist, wird der BIOS- Treiber auch für alle NVMe-Laufwerke im System verwendet, die nicht von Dell zugelassen sind. Diese Option ist standardmäßig auf Dell Qualified Drives eingestellt.
Seite 44: Boot Settings (Starteinstellungen)
Boot Settings (Starteinstellungen) Sie können über den Bildschirm Boot Settings (Starteinstellungen) den Startmodus entweder auf BIOS oder auf UEFI setzen. Außerdem können Sie die Startreihenfolge festlegen. ● UEFI: Das „Unified Extensible Firmware Interface (UEFI)“ (Vereinheitlichte erweiterbare Firmware-Schnittstelle) ist eine neue Schnittstelle zwischen Betriebssystem und Plattform-Firmware.
Seite 45: Netzwerkeinstellungen
Damit ein Betriebssystem im UEFI-Startmodus installiert werden kann, muss es UEFI-kompatibel sein. DOS- und 32-Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen finden Sie unter www.dell.com/ossupport. Ändern der Startreihenfolge Info über diese Aufgabe Möglicherweise müssen Sie die Startreihenfolge ändern, wenn Sie von einem USB-Schlüssel oder einem optischen Laufwerk aus den...
Seite 46 Tabelle 46. Details zu Network Settings Option Beschreibung UEFI PXE Settings (UEFI-PXE-Einstellungen) Ermöglicht die Steuerung der UEFI PXE-Gerätekonfiguration. Anzahl der PXE-Geräte Ermöglicht die Auswahl der Anzahl der PXE-Geräte (1 bis 4, 8, 12 und 16). PXE-Gerät n (n = 1 bis 16) Aktiviert oder deaktiviert das Gerät.
Seite 47: Integrierte Geräte
Tabelle 48. Details zu HTTP Device n Settings (fortgesetzt) Option Beschreibung DNS info via DHCP Aktiviert oder deaktiviert DNS-Informationen über DHCP. Diese Option ist standardmäßig auf Enable (Aktivieren) eingestellt. Primärer DNS-Server Gibt die IP-Adresse des primären DNS-Servers für das HTTP-Gerät an. Sekundärer DNS-Server Gibt die IP-Adresse des sekundären DNS-Servers für das HTTP-Gerät an.
Seite 48 Tabelle 52. Details zu Integrierte Geräte Option Beschreibung User Accessible USB Ports Legt die benutzerzugängliche USB-Schnittstellen fest. Durch Auswahl der Option Nur hintere Ports aktiviert werden die vorderen USB-Ports deaktiviert; durch Auswahl der Option Alle Ports deaktivieren werden alle vorderen und hinteren USB-Ports deaktiviert;...
Seite 49: Serielle Kommunikation
Tabelle 52. Details zu Integrierte Geräte (fortgesetzt) Option Beschreibung SR-IOV Global Enable Aktiviert oder deaktiviert die BIOS-Konfiguration der Single Root I/O Virtualization (SR-IOV)-Geräte. Diese Option ist standardmäßig auf Disabled festgelegt. OS Watchdog Timer Wenn Ihr System nicht mehr reagiert, unterstützt Sie der Watchdog-Zeitgeber bei der Wiederherstellung des Betriebssystems.
Seite 50: Systemprofileinstellungen
Tabelle 53. Details zu Serielle Kommunikation (fortgesetzt) Option Beschreibung Setup-Dienstprogramm möglicherweise nicht immer auf die MUX-Einstellung von "Serial Device 1" (Serielles Gerät 1) zurückgesetzt. External Serial Connector Mithilfe dieser Option können Sie den externen seriellen Anschluss mit dem Serial Device 1 (Serielles Gerät 1), Serial Device 2 (Serielles Gerät 2) oder dem Remote Access Device (Remote-Zugriffgerät) verbinden.
Seite 51 Tabelle 54. Systemprofileinstellungen – Details (fortgesetzt) Option Beschreibung C-States Aktiviert bzw. deaktiviert den Prozessorbetrieb in allen verfügbaren Stromzuständen. Mit C States kann der Prozessor im Leerlauf in einen niedrigeren Stromversorgungszustand versetzt werden. Wenn die Option auf Aktiviert (Betriebssystem-gesteuert) oder auf Autonom (falls die Steuerung durch Hardware unterstützt wird) eingestellt ist, kann der Prozessor in allen verfügbaren Stromversorgungszuständen betrieben werden, um Energie zu sparen.
Seite 52: Systemsicherheit
Systemsicherheit Wenn Sie den Bildschirm Systemsicherheit anzeigen möchten, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf Hauptmenü des System-Setups > System-BIOS > Systemsicherheit. Tabelle 55. Details zu Systemsicherheit Option Beschreibung CPU AES-NI Verbessert die Geschwindigkeit von Anwendungen durch Verschlüsselung und Entschlüsselung unter Einsatz der AES-NI-Standardanweisungen und ist per Standardeinstellung auf Enabled (Aktiviert) gesetzt.
Seite 53 Tabelle 56. Details zu Systemsicherheit (fortgesetzt) Option Beschreibung 2. „Transparent SME (TSME)“ muss aktiviert sein. Netzschalter Aktiviert oder deaktiviert den Netzschalter auf der Vorderseite des System. Diese Option ist standardmäßig auf Enabled festgelegt. Netzstromwiederherstellung Ermöglicht das Festlegen der Reaktion des Systems, nachdem die Netzstromversorgung des System wiederhergestellt wurde.
Seite 54: Erstellen Eines System- Und Setup-Kennworts
Tabelle 56. Details zu Systemsicherheit (fortgesetzt) Option Beschreibung Tabelle 57. Secure Boot Mode (fortgesetzt) Optione Beschreibungen Audit Im Prüfmodus, PK ist nicht vorhanden. Das BIOS Modus nicht authentifiziert programmatischer Aktualisierungen der Richtlinie Objekte und Übergängen zwischen den Modi. Das BIOS führt eine Signaturüberprüfung der Vorstart-Images durch und protokolliert die Ergebnisse in der Ausführungsinformationen-Tabelle der Images, wobei die Images ausgeführt werden, unabhängig...
Seite 55: Verwenden Des Systemkennworts Zur Systemsicherung
Verwenden des Systemkennworts zur Systemsicherung Info über diese Aufgabe Wenn ein Setup-Kennwort vergeben wurde, wird das Setup-Kennwort vom System als alternatives Systemkennwort zugelassen. Schritte 1. Schalten Sie das System ein oder starten Sie es neu. 2. Geben Sie das Systemkennwort ein und drücken Sie die Eingabetaste. Nächste Schritte Wenn die Option Passwortstatus auf Gesperrt gesetzt ist, geben Sie nach einer Aufforderung beim Neustart das Systemkennwort ein und drücken Sie die Eingabetaste.
Seite 56: Redundante Betriebssystemsteuerung
Wird auch beim dritten Versuch nicht das korrekte Passwort eingegeben, zeigt das System die folgende Meldung an: Invalid Password! Number of unsuccessful password attempts: <x> System Halted! Must power down. Password Invalid. Number of unsuccessful password attempts: <x> Maximum number of password attempts exceeded.System halted.
Seite 57: Dienstprogramm Für Die Idrac-Einstellungen
Mithilfe der Geräteeinstellungen können Sie Geräteparameter wie Speicher-Controller oder Netzwerkkarten konfigurieren. Dell Lifecycle Controller Der Dell Lifecycle Controller (LC) ist eine integrierte Lösung für erweiterte Systemverwaltung, die Funktionen für die Bereitstellung, Konfiguration und Aktualisierung von Systemen sowie für Wartung und Diagnose umfasst. Der LC wird als Teil der Out-of-band-Lösung iDRAC und der auf Dell Systemen integrierten UEFI-Anwendungen (Unified Extensible Firmware Interface) bereitgestellt.
Seite 58: Start-Manager
Launch System Setup (System-Setup Ermöglicht den Zugriff auf das System-Setup. starten) Launch Lifecycle Controller (Starten des Beendet den Start-Manager und ruft das Dell Lifecycle Controller-Programm auf. Lifecycle Controller) Systemdienstprogramme Ermöglicht das Starten von Systemdienstprogrammen wie z. B. „Diagnose starten“, „Explorer für BIOS-Aktualisierungsdateien“, „System neu starten“.
Seite 59: Kapitel 6: Mindestvalidierung Der Post- Und System Management-Konfiguration
Mindestvalidierung der POST- und System Management-Konfiguration In diesem Abschnitt sind die POST-Mindestanforderungen für das System und die Validierung der System des Dell System beschrieben. Themen: • Mindestkonfiguration für POST • Konfigurationsvalidierung Mindestkonfiguration für POST Die im Folgenden aufgeführten Komponenten sind die Mindestkonfiguration für POST: ●...
Seite 60: Fehlermeldungen
Tabelle 61. Fehler bei der Konfigurationsvalidierung (fortgesetzt) Fehler Beschreibung Mögliche Ursache und Beispiel Empfehlungen Fehlerprotokollen gemeldet. Installieren Sie das fehlende Element (Kabel, Riser usw.). Comm-Fehler Ein Konfigurationselement reagiert während Systemmanagement- Comm-Fehler: Rückwandplatine 2 einer Bestandsprüfung nicht über die Seitenbandkommunikation Managementschnittstelle auf iDRAC. Trennen Sie den Netzstrom, setzen Sie das Element neu ein und ersetzen Sie das...
Seite 61: Kapitel 7: Installieren Und Entfernen Von Systemkomponenten
Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
Seite 62: Vor Der Arbeit An Komponenten Im Inneren Ihres Systems
Beim Ersetzen des Hot-Swap-fähigen Netzteils nach dem nächsten Serverstart; das neue Netzteil wird automatisch auf die gleiche Firmware und Konfiguration wie das zuvor installierte aktualisiert. Weitere Informationen über die Konfiguration von Ersatzteilen finden Sie im Handbuch für Lifecycle Controller unter https://www.dell.com/idracmanuals. ANMERKUNG: Beim Ersetzen fehlerhafter Speicher-Controller/FC/NIC-Karte mit dem gleichen Kartentyp, nachdem Sie das System eingeschaltet haben;...
Seite 63: Optionale Frontverkleidung
ANMERKUNG: Informationen zur Verkabelung von Gleichstrom-Netzteilen finden Sie unter https://www.dell.com/ poweredgemanuals > Rack-Server > PowerEdge R6615 > Dieses Produkt auswählen -> Dokumentation > Handbücher und Dokumente > Anweisungen zur Verkabelung für - 48- bis 60-V-Gleichstromnetzteil. Optionale Frontverkleidung ANMERKUNG: Das LCD-Display an der Frontblende ist optional. Wenn die Frontblende über ein LCD-Display verfügt, finden Sie weitere Informationen im Abschnitt LCD-Display.
Seite 64: Frontblende Anbringen
Abbildung 23. Entfernen der Frontverkleidung Frontblende anbringen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Halten Sie den Schlüssel der Frontverkleidung griffbereit. ANMERKUNG: Der Schlüssel der Blende ist Teil des Blendenpakets. Schritte 1. Setzen Sie die Laschen der Frontblende korrekt ausgerichtet in die Schlitze am Gehäuse ein. 2.
Seite 65: Systemabdeckung
Abbildung 24. Frontblende anbringen Systemabdeckung Systemabdeckung entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. 4.
Seite 66: Systemabdeckung Anbringen
Abbildung 25. Systemabdeckung entfernen Nächste Schritte Bringen Sie die Systemabdeckung wieder Systemabdeckung anbringen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Vergewissern Sie sich, dass alle internen Kabel angeschlossen und so verlegt sind, dass sie nicht behindern. Achten Sie darauf, dass keine Werkzeuge oder zusätzliche Bauteile im System zurückbleiben.
Seite 67: Laufwerk-Rückwandplatinenabdeckung
Abbildung 26. Systemabdeckung anbringen Nächste Schritte Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Laufwerk-Rückwandplatinenabdeckung Entfernen der Laufwerk-Rückwandplatinenabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 68: Installieren Der Rückwandplatinenabdeckung
Abbildung 27. Entfernen der Laufwerk-Rückwandplatinenabdeckung Nächste Schritte Installieren Sie die Laufwerksrückwandplatine. Installieren der Rückwandplatinenabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte 1.
Seite 69 Abbildung 28. Installieren der Rückwandplatinenabdeckung Nächste Schritte Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Installieren und Entfernen von Systemkomponenten...
Seite 70: Luftstromverkleidung
Luftstromverkleidung Entfernen des Kühlgehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt.
Seite 71: Kühllüfter
Abbildung 30. Luftstromverkleidung einbauen Nächste Schritte Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Kühllüfter Entfernen eines Kühlungslüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).
Seite 72: Einsetzen Eines Kühlungslüfters
Abbildung 31. Entfernen eines Kühlungslüfters Nächste Schritte Setzen Sie den Kühlungslüfter wieder ein. Einsetzen eines Kühlungslüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). 3.
Seite 73: Laufwerke
Abbildung 32. Einsetzen eines Kühlungslüfters Nächste Schritte Bauen Sie das Kühlgehäuse ein (falls entfernt). 2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Laufwerke Entfernen eines Laufwerkplatzhalters Voraussetzungen 1.
Seite 74: Einsetzen Eines Laufwerkplatzhalters
Abbildung 33. Entfernen eines Laufwerkplatzhalters Nächste Schritte Setzen Sie den Laufwerkplatzhalter wieder ein. Einsetzen eines Laufwerkplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 75: Laufwerkträger Einsetzen
VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder einzusetzen, vergewissern Sie sich in der Dokumentation zur Speicher-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist. VORSICHT: Zur Vermeidung von Datenverlust müssen Sie sicherstellen, dass Ihr Betriebssystem die Installation von Laufwerken unterstützt.
Seite 76: Laufwerk Aus Laufwerkträger Entfernen
VORSICHT: Um Datenverlust zu vermeiden, stellen Sie sicher, dass das Betriebssystem das Installieren von Laufwerken im Hot-Swap-Verfahren unterstützt. Informationen hierzu finden Sie in der mit dem Betriebssystem gelieferten Dokumentation. VORSICHT: Wenn ein Hot-Swap-fähiges Ersatzlaufwerk bei eingeschaltetem System installiert wird, wird automatisch mit der Neuerstellung des Laufwerks begonnen.
Seite 77: Einsetzen Des Laufwerks In Den Laufwerkträger
2. Heben Sie das Laufwerk aus dem Laufwerkträger heraus. Abbildung 37. Laufwerk aus Laufwerkträger entfernen Nächste Schritte Setzen Sie das Laufwerk in den Laufwerkträger. Einsetzen des Laufwerks in den Laufwerkträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Entfernen Sie den Laufwerkplatzhalter.
Seite 78: Hinteres Laufwerksmodul
Abbildung 38. Einsetzen eines Laufwerks in den Laufwerkträger Nächste Schritte Installieren Sie den Laufwerkträger. Hinteres Laufwerksmodul Entfernen des hinteren Laufwerksmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 79: Einsetzen Des Hinteren Laufwerksmoduls
Abbildung 39. Entfernen der hinteren Festplatte Nächste Schritte Setzen Sie das hintere Laufwerksmodul wieder ein. Einsetzen des hinteren Laufwerksmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 80: Laufwerkrückwandplatine
Abbildung 40. Hinteres Laufwerksmodul einsetzen Nächste Schritte 1. Schließen Sie die Stromkabel am hinteren Laufwerksmodul an. Setzen Sie alle Laufwerke ein. Installieren Sie das Kühlgehäuse. 4. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Laufwerkrückwandplatine Laufwerkrückwandplatine Hier sind die unterstützten Laufwerkrückwandplatinen aufgeführt.
Seite 81: Laufwerkrückwandplatine Entfernen
Abbildung 42. 8 x 2,5-Zoll-Laufwerkrückwandplatine 1. DST_PB2 (PCIe/NVMe-Anschluss) 2. DST_SB1 (Rückwandplatine zu vorderem PERC) 3. DST_PA2 (PCIe/NVMe-Anschluss) 4. BP_PWR_1 (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine) 5. DST_PB1 (PCIe/NVMe-Anschluss) 6. DST_SA1 (PCIe/NVMe-Anschluss) 7. PWR_CTRL 8. DST_PA1 (PCIe/NVMe-Anschluss) Abbildung 43. 10 x 2,5-Zoll-Laufwerkrückwandplatine 1.
Seite 82: Laufwerkrückwandplatine Installieren
Abbildung 44. Laufwerkrückwandplatine entfernen Nächste Schritte Setzen Sie die Laufwerkrückwandplatine wieder ein. Laufwerkrückwandplatine installieren Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie die Abdeckung der Rückwandplatine.
Seite 83: Seitenwandhalterungen
Abbildung 45. Laufwerkrückwandplatine installieren Nächste Schritte 1. Verbinden Sie die Kabel der Laufwerkrückwandplatine mit den Anschlüssen auf der Systemplatine und der Rückwandplatine. Bauen Sie die Laufwerke ein. Bauen Sie das Kühlgehäuse ein (falls entfernt). Installieren der Laufwerk-Rückwandplatinenabdeckung. 5. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).
Seite 84: Entfernen Der Halterung Der Seitenwand
Abbildung 46. Rechte, linke und mittlere Halterungen Entfernen der Halterung der Seitenwand Es gibt zwei seitliche Wandhalterungen auf beiden Seiten des Systems. Das Verfahren zum Entfernen ist ähnlich. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 85: Installieren Der Halterung Der Seitenwand
Abbildung 47. Entfernen der Halterung der Seitenwand Nächste Schritte Setzen Sie die Halterung der Seitenwand wieder ein. Installieren der Halterung der Seitenwand Es gibt zwei seitliche Wandhalterungen auf beiden Seiten des Systems. Das Installationsverfahren ist ähnlich. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
Seite 86: Kabelführung
Abbildung 48. Installieren der Halterung der Seitenwand Nächste Schritte Setzen Sie den Kühlungslüfter wieder ein. Bauen Sie das Kühlgehäuse ein (falls entfernt). Setzen Sie gegebenenfalls die Abdeckung der Laufwerksrückwandplatine wieder ein. 4. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 87 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 66. 4 x 3,5-Zoll-SAS3/SATA RAID Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine) SL1 (Signalanschluss auf der Systemplatine) CTRL_DST_PA1 (Vorderer PERC) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um...
Seite 88 Abbildung 51. 8 x 2,5-Zoll-NVMe RAID (mit FPERC11 N) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 68. 8 x 2,5-Zoll-NVMe RAID (mit FPERC11 N) Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine)
Seite 89 Abbildung 52. 8 x 2,5-Zoll-NVMe RAID (mit FPERC12)) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 69. 8 x 2,5-Zoll-NVMe RAID (mit FPERC12)) Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine) SL1 (Signalanschluss auf der Systemplatine)
Seite 90 Abbildung 53. 10 x 2,5-Zoll-SAS4/SATA RAID (mit FPERC11) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 70. 10 x 2,5-Zoll-SAS4/SATA RAID (mit FPERC11) Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine) SL1 (Signalanschluss auf der Systemplatine)
Seite 91 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 71. 10 x 2,5-Zoll-SAS4/SATA RAID (mit FPERC12) Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine) SL1 (Signalanschluss auf der Systemplatine) CTRL_DST_PA1 (Vorderer PERC) SL3 (Signalanschluss auf der Systemplatine)
Seite 92 Abbildung 56. 10 x 2,5 Zoll mit 4 x Uni G4 (mit FPERC12) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 73. 10 x 2,5 Zoll mit 4 x Uni G4 (mit FPERC11) Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine)
Seite 93 Abbildung 57. 10 x 2,5-Zoll-SAS4/SATA RAID mit 2 x 2,5 Zoll hinten (mit FPERC11) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 74. 10 x 2,5-Zoll-SAS4/SATA RAID (mit FPERC11) Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine)
Seite 94 Abbildung 58. 10 x 2,5-Zoll-SAS4/SATA RAID mit 2 x 2,5 Zoll hinten (mit FPERC12) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 75. 10 x 2,5-Zoll-SAS4/SATA RAID (mit FPERC12) Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine)
Seite 95: Perc-Modul
Abbildung 59. 10 x U.2 G4 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 76. 10 x U.2 G4 Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine) SL1 (Signalanschluss auf der Systemplatine) CTRL_DST_PA1 (Vorderer PERC)
Seite 96: Installieren Des Vorderseitig Montierten Perc-Frontmoduls
2. Lösen Sie mit einem Kreuzschlitzschraubendreher Nr. 2 die unverlierbaren Schrauben am PERC-Frontmodul. 3. Ziehen Sie am PERC-Frontmodul, um es vom Anschluss auf der Laufwerkrückwandplatine zu lösen. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Abbildung 60.
Seite 97: Entfernen Des Rückseitig Montierten Perc-Frontmoduls
Abbildung 61. Installieren des vorderseitig montierten PERC-Frontmoduls Nächste Schritte 1. Schließen Sie die erforderlichen Kabel wieder an. Setzen Sie das Kühlgehäuse wieder ein (falls entfernt). Installieren der Laufwerk-Rückwandplatinenabdeckung. 4. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).
Seite 98: Installieren Des Rückseitig Montierten Perc-Frontmoduls
Abbildung 62. Entfernen des rückseitig montierten PERC-Frontmoduls 3. Entfernen Sie mit einem Kreuzschlitzschraubenzieher Nr. 2 die drei Schrauben, mit denen die Halterung des PERC-Frontmoduls an der Laufwerkrückwandplatine befestigt ist. 4. Heben Sie die Halterung des PERC-Frontmoduls von der Laufwerkrückwandplatine ab. Nächste Schritte Setzen Sie das rückseitig montierte PERC-Frontmodul wieder ein.
Seite 99: Systemspeicher
(Nach der Arbeit an Komponenten im Inneren des Systems). Systemspeicher Richtlinien für Systemspeicher Das PowerEdge R6615-System unterstützt DDR5-Registermodule (RDIMMs). Der Systemspeicher ist aufgeteilt in 12 Kanäle pro Prozessor (1 Arbeitsspeichersockel pro Kanal), mit 12 Arbeitsspeichersockeln pro Prozessor und 12 Arbeitsspeichersockeln pro System.
Seite 100 Abbildung 64. Speicherkanäle Die Speicherkanäle sind folgendermaßen organisiert: Installieren und Entfernen von Systemkomponenten...
Seite 101: Allgemeine Richtlinien Zur Installation Von Speichermodulen
Tabelle 77. Speicherkanäle Prozes Kanal Kanal Kanal Kanal D Kanal E Kanal Kanal G Kanal H Kanal I Kanal J Kanal K Kanal L Prozes Steck Steckp Steckpl Steckpl Steckpla Steckpl Steckplat Steckplat Steckpla Steckpla Steckpla Steckpla sor 1 platz latz A5 atz A3 atz A9...
Seite 102: Entfernen Eines Speichermoduls
Tabelle 79. Regeln für die Arbeitsspeicherbestückung Prozessor Konfiguration Speicherbestückung Informationen Arbeitsspeiche rbestückung Prozessor ist zulässig. ● Bestücken Sie die Sockel mit weißen Freigabelaschen. ● Persistenter Speicher wird auf Genoa-basierten Plattformen nicht unterstützt. ● Um eine optimale Leistung zu erzielen, bestücken Sie alle Speicherkanäle gleichmäßig (12 DIMMs pro CPU) mit identischen DIMMs. ●...
Seite 103: Installieren Eines Speichermoduls
Installieren eines Speichermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie die Luftstromverkleidung. Schritte 1. Machen Sie den entsprechenden Speichermodulsockel ausfindig. VORSICHT: Fassen Sie jedes Speichermodul nur an den Kartenrändern an und achten Sie darauf, die Mitte des Speichermoduls oder die metallenen Anschlusskontakte nicht zu berühren.
Seite 104: Prozessor Und Kühlkörper
Prozessor und Kühlkörper Entfernen eines Kühlkörpers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen der Luftstromverkleidung. ANMERKUNG: Kühlkörper und Prozessor sind auch nach dem Ausschalten des Systems eine Zeit lang zu heiß zum Anfassen. Warten Sie, bis Kühlkörper und Prozessor abgekühlt sind, bevor Sie sie berühren.
Seite 105: Entfernen Des Dlc-Moduls (Direkte Flüssigkeitskühlung)
Entfernen des DLC-Moduls (direkte Flüssigkeitskühlung) Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie die Luftstromverkleidung. Entfernen Sie den Erweiterungskarten-Riser. WARNUNG: Das DLC-Modul (direkte Flüssigkeitskühlung) und der Prozessor sind auch nach dem Ausschalten des Systems eine Zeit lang zu heiß...
Seite 106: Entfernen Des Amd-Prozessors
Abbildung 68. Entfernen des DLC-Moduls Nächste Schritte 1. Wenn Sie ein fehlerhaftes DLC-Modul entfernen, tauschen Sie das DLC-Modul aus. Wenn dies nicht der Fall ist, entfernen Sie den Prozessor. Entfernen des AMD-Prozessors Voraussetzungen WARNUNG: Der Kühlkörper ist auch nach dem Ausschalten des Systems möglicherweise eine Zeit lang zu heiß zum Anfassen.
Seite 107 Abbildung 69. Entfernen der Schrauben am Halterahmen 2. Lösen Sie den Prozessorsockelrahmen, indem Sie die beiden blauen Laschen halten, um die blaue Verriegelung anzuheben. Abbildung 70. Anheben des Schienenrahmens 3. Ziehen Sie den Prozessorträger am Griff des Trägerrahmens aus dem Schienenrahmen. Installieren und Entfernen von Systemkomponenten...
Seite 108: Installieren Des Amd-Prozessors
Abbildung 71. Entfernen des Trägerrahmens Nächste Schritte Setzen Sie den AMD-Prozessor wieder ein. Installieren des AMD-Prozessors Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 109 Abbildung 72. Einsetzen des Trägerrahmens in den Schienenrahmen 2. Halten Sie die beiden blauen Laschen fest und drücken Sie den Schienenrahmen nach unten, bis die blauen Riegel einrasten. Abbildung 73. Schließen des Rahmens 3. Befestigen Sie den Halterahmen, indem Sie ihn mit einer Hand nach unten drücken und gleichzeitig mit der anderen Hand die Schraube mit dem Schraubendreher befestigen und festziehen.
Seite 110: Einsetzen Des Kühlkörpers
ANMERKUNG: Drücken Sie den Halterahmen beim Anziehen der Schrauben nach unten, um zu vermeiden, dass die Prozessorabdeckung aus dem Prozessorsockel kippt. Abbildung 74. Befestigen des Halterahmens Nächste Schritte Installieren Sie den Kühlkörper oder Installieren Sie das Flüssigkeitskühlungsmodul. Installieren Sie das Kühlgehäuse.
Seite 111 Abbildung 75. Auftragen von Wärmeleitpaste VORSICHT: Wenn zu viel Wärmeleitpaste aufgetragen wird, kann die überschüssige Wärmeleitpaste in Kontakt mit dem Prozessorsockel kommen und diesen verunreinigen. ANMERKUNG: Die Spritze für die Wärmeleitpaste ist zum einmaligen Gebrauch bestimmt nur. Entsorgen Sie die Spritze nach der Verwendung.
Seite 112: Installieren Des Dlc-Moduls (Direkte Flüssigkeitskühlung)
Abbildung 76. Einsetzen des Kühlkörpers Nächste Schritte Installieren Sie das Kühlgehäuse. 2. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems. Installieren des DLC-Moduls (direkte Flüssigkeitskühlung) Voraussetzungen Nehmen Sie das DLC-Modul nur dann vom Prozessor ab, wenn Sie den Prozessor oder die Systemplatine austauschen möchten. Das DLC-Modul ist erforderlich, um die thermischen Bedingungen sicherzustellen.
Seite 113: Erweiterungskarten Und Erweiterungskarten-Riser
Dies verhindert nicht, dass sich das System dennoch einschalten lässt. Wenn jedoch eine F1/F2-Pause mit einer Fehlermeldung auftritt, finden Sie weitere Informationen im Abschnitt „Troubleshooting für Erweiterungskarten“ im Troubleshooting-Handbuch Dell EMC PowerEdge-Server unter www.dell.com/poweredgemanuals. Installieren und Entfernen von Systemkomponenten...
Seite 114: Richtlinien Für Die Installation Von Erweiterungskarten
Richtlinien für die Installation von Erweiterungskarten Abbildung 78. Anschlüsse für Erweiterungskarten-Riser-Steckplätze 1. Riser 1 2. Riser 2 3. Riser 3 4. Riser 4 Abbildung 79. Riser 1Q 1. Steckplatz 1 Installieren und Entfernen von Systemkomponenten...
Seite 115 Abbildung 80. Riser 2A 1. Steckplatz 1 2. Steckplatz 2 Abbildung 81. Riser 2T 1. Steckplatz 1 2. Steckplatz 2 Installieren und Entfernen von Systemkomponenten...
Seite 116 Abbildung 82. Riser 2U 1. Steckplatz 1 Abbildung 83. Riser 3A 1. Steckplatz 3 Installieren und Entfernen von Systemkomponenten...
Seite 117 Abbildung 84. Riser 3P 1. Steckplatz 3 Abbildung 85. Riser 3S 1. Steckplatz 3 Installieren und Entfernen von Systemkomponenten...
Seite 118 Abbildung 86. Riser 4P 1. Steckplatz 2 ANMERKUNG: Die Erweiterungskartensteckplätze sind nicht hot-swap-fähig. Die folgende Tabelle enthält Vorschläge für die Installation von Erweiterungskarten hinsichtlich bestmöglicher Kühlung und mechanischer Unterbringung. Die Erweiterungskarten mit der höchsten Priorität müssen zuerst installiert werden und dabei die angegebene Steckplatzpriorität erhalten.
Seite 119 Tabelle 81. PCIe-Riser-Konfigurationen (fortgesetzt) Konfig RSR- Anzahl Unters Rückseiti x8 CPU 1 x8 CPU 2 x16 CPU x16 CPU x16 CPU x16 CPU x16 CPU uration Konfig tützter Steckpla Steckpla snum uration CPUs PERC- Storage tz 1 LP tz 2 LP Steckpla Steckpla Steckpla...
Seite 120 Tabelle 82. Config0. Kein RSR (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Broadcom (OCP: 1 Gbit) Integrierter Steckplatz Intel (OCP: 1 Gbit) Integrierter Steckplatz Broadcom (OCP: 1 Gbit) Integrierter Steckplatz FOXCONN (BOSS) Integrierter Steckplatz FOXCONN (BOSS) Integrierter Steckplatz Tabelle 83. Konfig1. R2A+R3A Kartentyp Steckplatzpriorität Maximale Anzahl von Karten...
Seite 121 Tabelle 83. Konfig1. R2A+R3A (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Broadcom (NIC: 1 Gbit) 1, 2, 3 Mellanox (NIC: NDR200) Mellanox (NIC: HDRV) Intel (OCP: 25 Gbit) Integrierter Steckplatz Intel (OCP: 25 Gbit) Integrierter Steckplatz Mellanox (OCP: 25 Gbit) Integrierter Steckplatz Broadcom (OCP: 25 Gbit) Integrierter Steckplatz...
Seite 122 Tabelle 84. Config2. R2T + R3P (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Intel (NIC: 100 Gbit) 1, 2, 3 Mellanox (NIC: 100 Gbit) 1, 2, 3 Intel (NIC: 100 Gbit) 1, 2, 3 Intel (NIC: 25 Gbit) 1, 2, 3 Mellanox (NIC: 25 Gbit) 1, 2, 3 Broadcom (NIC: 25 Gbit)
Seite 123 Tabelle 85. Config3. R1Q + R4P Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Nvidia (GPU) 1, 2 Nvidia (GPU) 1, 2 FOXCONN (Vorderer PERC) Integrierter Steckplatz FOXCONN (Vorderer PERC) Integrierter Steckplatz FOXCONN (Vorderer PERC) Integrierter Steckplatz FOXCONN (Vorderer PERC) Integrierter Steckplatz FOXCONN (Vorderer PERC) Integrierter Steckplatz FOXCONN (Vorderer PERC)
Seite 124 Tabelle 85. Config3. R1Q + R4P (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Broadcom (NIC: 10 Gbit) 1, 2 Intel (NIC: 10 Gbit) 1, 2 Intel (NIC: 10 Gbit) 1, 2 Intel (NIC: 1 Gbit) 1, 2 Broadcom (NIC: 1 Gbit) 1, 2 Mellanox (NIC: NDR200) 1, 2...
Seite 125 Tabelle 86. Config4. R2T (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Intel (NIC: 100 Gbit) 1, 2 Intel (NIC: 25 Gbit) 1, 2 Mellanox (NIC: 25 Gbit) 1, 2 Broadcom (NIC: 25 Gbit) 1, 2 Broadcom (HBA: FC64) 1, 2 Broadcom (HBA: FC32) 1, 2 Broadcom (HBA: FC32)
Seite 126 Tabelle 87. Config5. R3P (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten FOXCONN (Vorderer PERC) Integrierter Steckplatz FOXCONN (Vorderer PERC) Integrierter Steckplatz FOXCONN (Vorderer PERC) Integrierter Steckplatz FOXCONN (Vorderer PERC) Integrierter Steckplatz FOXCONN (Vorderer PERC) Integrierter Steckplatz (Externer Adapter) (Externer Adapter) Inventec (LOM-Karte) Integrierter Steckplatz Inventec (LOM-Karte)
Seite 127 Tabelle 87. Config5. R3P (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Broadcom (OCP: 10 Gbit) Integrierter Steckplatz Broadcom (OCP: 10 Gbit) Integrierter Steckplatz Intel (OCP: 10 Gbit) Integrierter Steckplatz Intel (OCP: 10 Gbit) Integrierter Steckplatz Broadcom (OCP: 10 Gbit) Integrierter Steckplatz Broadcom (OCP: 1 Gbit) Integrierter Steckplatz Intel (OCP: 1 Gbit)
Seite 128 Tabelle 88. Config6. R2A (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Broadcom (OCP: 25 Gbit) Integrierter Steckplatz Broadcom (OCP: 25 Gbit) Integrierter Steckplatz Broadcom (OCP: 10 Gbit) Integrierter Steckplatz Broadcom (OCP: 10 Gbit) Integrierter Steckplatz Intel (OCP: 10 Gbit) Integrierter Steckplatz Intel (OCP: 10 Gbit) Integrierter Steckplatz Broadcom (OCP: 10 Gbit)
Seite 129 Tabelle 89. Config7. R2U + R3S (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Broadcom (HBA: FC32) 1, 3 Marvell (HBA: FC32) 1, 3 Marvell (HBA: FC32) 1, 3 Broadcom (NIC: 10 Gbit) 1, 3 Broadcom (NIC: 10 Gbit) 1, 3 Intel (NIC: 10 Gbit) 1, 3 Intel (NIC: 10 Gbit)
Seite 130 Tabelle 90. Config8. R2T + R3A (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Inventec (LOM-Karte) Mellanox (NIC: 400 Gbit) 1, 2, 3 Broadcom (NIC: 100 Gbit) 1, 2, 3 Intel (NIC: 100 Gbit) 1, 2, 3 Mellanox (NIC: 100 Gbit) 1, 2, 3 Intel (NIC: 100 Gbit) 1, 2, 3...
Seite 131: Entfernen Des Erweiterungskarten-Risers
Tabelle 90. Config8. R2T + R3A (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten FOXCONN (BOSS) FOXCONN (BOSS) Entfernen des Erweiterungskarten-Risers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 132 Abbildung 87. Entfernen des Erweiterungskarten-Risers 1 Abbildung 88. Entfernen des Erweiterungskarten-Risers 2 Installieren und Entfernen von Systemkomponenten...
Seite 133 Abbildung 89. Entfernen des Erweiterungskarten-Risers 3 Abbildung 90. Entfernen des Erweiterungskarten-Risers 4 3. Wenn die Riser nicht ausgetauscht werden sollen, installieren Sie die Riser-Platzhalter und ziehen Sie die unverlierbaren Schrauben fest. ANMERKUNG: Der Einbau eines Abdeckblechs über einem leeren Erweiterungskartensteckplatz ist erforderlich, damit die FCC-Bestimmungen bezüglich der Funkentstörung eingehalten werden.
Seite 134: Installieren Des Erweiterungskarten-Risers
VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. Installieren und Entfernen von Systemkomponenten...
Seite 135 Schritte 1. Entfernen Sie gegebenenfalls die Riser-Platzhalter und lösen die unverlierbaren Schrauben, falls erforderlich. ANMERKUNG: Bewahren Sie den Riser-Platzhalter für den zukünftigen Gebrauch auf. Für leere Erweiterungskartensteckplätzen sind Abdeckbleche erforderlich, um die FCC-Bestimmungen (Federal Communications Commission) einzuhalten. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten.
Seite 136 Abbildung 95. Installieren des Erweiterungskarten-Risers 1 Abbildung 96. Installieren des Erweiterungskarten-Risers 2 Installieren und Entfernen von Systemkomponenten...
Seite 137 Abbildung 97. Installieren des Erweiterungskarten-Risers 3 Abbildung 98. Installieren des Erweiterungskarten-Risers 4 Nächste Schritte 1. Falls erforderlich, schließen Sie die Kabel an die Erweiterungskarte oder die Systemplatine an. Installieren Sie das Kühlgehäuse. 3. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).
Seite 138: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser
Entfernen einer Erweiterungskarte aus dem Erweiterungskarten- Riser Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Trennen Sie gegebenenfalls alle angeschlossenen Kabel von der Erweiterungskarte. Entfernen Sie die Luftstromverkleidung.
Seite 139: Installieren Einer Erweiterungskarte Im Erweiterungskarten-Riser
Anweisungen dazu finden Sie in der Dokumentation, die mit der Karte geliefert wurde. VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. Schritte 1.
Seite 140 2. Entfernen Sie gegebenenfalls das Abdeckblech. ANMERKUNG: Bewahren Sie das Abdeckblech für den zukünftigen Gebrauch auf. Für leere Erweiterungskartensteckplätzen sind Abdeckbleche erforderlich, um die FCC-Bestimmungen (Federal Communications Commission) einzuhalten. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten.
Seite 141: Optionaler Serieller Com-Port
Abbildung 102. Installieren einer Erweiterungskarte im Erweiterungskarten-Riser Nächste Schritte 1. Schließen Sie gegebenenfalls die Kabel an die Erweiterungskarte an. Installieren Sie die Erweiterungskarten-Riser. Installieren Sie das Kühlgehäuse. 4. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). 5.
Seite 142: Installieren Des Seriellen Com-Ports
Abbildung 103. Entfernen des seriellen COM-Ports Nächste Schritte Setzen Sie den seriellen COM-Port wieder ein. Installieren des seriellen COM-Ports Die Vorgehensweise zum Installieren des seriellen COM-Ports für Riser 3 oder 4 ist derselbe. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
Seite 143: Vga-Modul
ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Abbildung 104. Installieren des seriellen COM-Ports Nächste Schritte Installieren Sie das Kühlgehäuse. 2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).
Seite 144: Installieren Des Vga-Moduls
2. Trennen Sie das Kabel des rechten Bedienfelds von der Systemplatine und entfernen Sie es, um zur VGA-Modulschraube auf dem System zu gelangen. 3. Entfernen Sie mithilfe des Kreuzschlitzschraubendrehers Nr. 2 die Schraube am VGA-Modul. 4. Ziehen Sie das VGA-Modul aus dem System. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte.
Seite 145: M.2-Ssd-Modul
Abbildung 106. Installieren des VGA-Moduls Nächste Schritte 1. Verlegen Sie das VGA-Kabel, schließen Sie den Riegel und verbinden Sie das VGA-Kabel mit dem Anschluss auf der Systemplatine. 2. Verlegen und verbinden Sie das Kabel des rechten Bedienfelds. Bauen Sie das Kühlgehäuse ein (falls entfernt).
Seite 146: Einbauen Des M.2-Nvme-Ssd-Moduls
Abbildung 107. Entfernen des M.2 NVMe-SSD-Moduls Nächste Schritte Setzen Sie das M.2 NVMe-SSD-Modul wieder ein. Einbauen des M.2-NVMe-SSD-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 147: Optionales Boss-N1-Modul
Nächste Schritte 1. Installieren Sie das BOSS-N1-Modul. 2. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems. Optionales BOSS-N1-Modul Entfernen des BOSS-N1-Modulplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Schritte 1. Entfernen Sie die Schraube, mit welcher der BOSS-N1-Modulschacht am Gehäuse befestigt ist, mithilfe eines Kreuzschlitzschraubendrehers Nr.
Seite 148: Entfernen Des Platzhalters Für Den Boss-N1-Kartenträger
Abbildung 110. Installieren des BOSS-N1-Modulplatzhalters Entfernen des Platzhalters für den BOSS-N1-Kartenträger Voraussetzungen Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Schritte 1. Trennen Sie das Netzkabel und das Signalkabel von der Hauptplatine. 2. Entfernen Sie die Schrauben, mit denen der BOSS-N1-Kartenträger am Gehäuse befestigt ist, mithilfe eines Kreuzschlitzschraubendrehers Nr.
Seite 149: Einsetzen Des Platzhalters Für Den Boss-N1-Kartenträger
Abbildung 111. Entfernen des Platzhalters für den BOSS-N1-Kartenträger Nächste Schritte Setzen Sie den Platzhalter für den BOSS-N1-Kartenträger wieder ein oder installieren Sie den BOSS-N1-Kartenträger. Einsetzen des Platzhalters für den BOSS-N1-Kartenträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Schritte 1.
Seite 150: Entfernen Des Boss-N1-Moduls
Abbildung 112. Einsetzen des Platzhalters für den BOSS-N1-Kartenträger Entfernen des BOSS-N1-Moduls Die Vorgehensweise zum Entfernen des BOSS-N1-Moduls mit 4 x 2,5-Zoll-rückseitigem Laufwerksmodul ist ähnlich. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 151 Abbildung 113. Entfernen des BOSS-N1-Kartenträgers 3. Entfernen Sie mithilfe eines Kreuzschlitzschraubendrehers (Größe 1) die Schraube (M3 x 0,5 x 4,5 mm), mit der die M.2-SSD am BOSS-N1-Kartenträger befestigt ist. 4. Schieben Sie die M.2-SSD aus dem BOSS-N1-Kartenträger heraus. Abbildung 114. Entfernen des M.2-SSD-Laufwerks 5.
Seite 152 Abbildung 115. Entfernen des BOSS-N1-Moduls 8. Drücken Sie auf die Metallklammer, um das BOSS-N1-Signalkabel vom BOSS-N1-Modul zu entfernen. Abbildung 116. Entfernen des BOSS-N1-Stromkabel und des Signalkabels vom BOSS-N1-Modul ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Nächste Schritte Ersetzen des BOSS-N1-Moduls oder...
Seite 153: Installieren Des Boss-N1-Moduls
Installieren des BOSS-N1-Moduls Die Vorgehensweise zum Installieren des BOSS-N1-Moduls mit 4 x 2,5-Zoll-rückseitigem Laufwerksmodul ist ähnlich. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 154 Abbildung 118. Installieren des BOSS-N1-Moduls 5. Richten Sie die M.2-SSD schräg am BOSS-N1-Kartenträger aus. 6. Setzen Sie die M.2-SSD ein, bis sie fest im BOSS-N1-Kartenträger sitzt. 7. Befestigen Sie mithilfe des Kreuzschlitzschraubendrehers (Phillips Nr. 1) die M.2-SSD mit der Schraube (M3 x 0,5 x 4,5 mm) am BOSS-N1-Kartenträger.
Seite 155: Systembatterie
Abbildung 120. Installieren des BOSS-N1-Kartenträgers ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Nächste Schritte 1. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 156 Abbildung 121. Entfernen der Systembatterie 2. Um eine Systembatterie zu installieren, drücken Sie die Batterie in den Anschluss, bis sie einrastet. 3. Schieben Sie die Batterie in den Batteriehalter hinein, bis die Batteriehalteklammer einrastet. Abbildung 122. Installieren der Systembatterie Nächste Schritte Installieren Sie das Kühlgehäuse.
Seite 157: Optionale Interne Usb-Karte
f. Rufen Sie das System-Setup auf. Wenn Datum und Uhrzeit immer noch falsch sind, lesen Sie den Abschnitt Wie Sie Hilfe bekommen. Optionale interne USB-Karte ANMERKUNG: Um den internen USB-Anschluss auf der Systemplatine ausfindig zu machen, lesen Sie die Informationen im Abschnitt Jumper und Anschlüsse auf der Systemplatine.
Seite 158: Installieren Der Internen Usb-Karte
Installieren der internen USB-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie den Erweiterungskarten-Riser. Schritte 1. Verbinden Sie den USB-Schlüssel mit der internen USB-Karte. ANMERKUNG: Weitere Informationen über die genaue Position der USB-Steckplätze auf der Systemplatine finden Sie im Abschnitt...
Seite 159: Installieren Des Eingriffsschalters
Entfernen Sie die Luftstromverkleidung. 4. Halten Sie den Kunststoffstift bereit. Schritte 1. Trennen und entfernen Sie das Kabel des Eingriffschalters vom Anschluss auf der Systemplatine. ANMERKUNG: Merken Sie sich, wie das Kabel verlegt ist, wenn Sie es aus dem System entfernen. 2.
Seite 160: Optionale Ocp-Karte
3. Verbinden Sie das Kabel des Eingriffsschalters mit dem Anschluss auf der Systemplatine. Abbildung 126. Installieren des Eingriffsschalters Nächste Schritte Installieren Sie das Kühlgehäuse. 2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Optionale OCP-Karte Entfernen der OCP-Karte Voraussetzungen...
Seite 161: Installieren Der Ocp-Karte
Erweiterungskarten-Riser. VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. Schritte 1. Entfernen Sie gegebenenfalls das Abdeckblech.
Seite 162: Bedienfeld
Abbildung 128. Installieren der OCP-Karte Nächste Schritte Installieren Sie den Erweiterungskarten-Riser. 2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Bedienfeld Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. Entfernen des rechten Bedienfelds Voraussetzungen 1.
Seite 163: Installieren Des Rechten Bedienfelds
Abbildung 129. Entfernen des rechten Bedienfelds Nächste Schritte Setzen Sie das rechte Bedienfeld wieder ein. Installieren des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 164: Entfernen Des Linken Bedienfelds
Abbildung 130. Installieren des rechten Bedienfelds Nächste Schritte Installieren Sie die Halterung der Seitenwand. Installieren Sie den Kühlungslüfter. Installieren der Laufwerk-Rückwandplatinenabdeckung. Bauen Sie das Kühlgehäuse ein (falls entfernt). 5. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).
Seite 165: Installieren Des Linken Bedienfelds
Abbildung 131. Entfernen des linken Bedienfelds Nächste Schritte Setzen Sie das linke Bedienfeld wieder ein. Installieren des linken Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 166: Netzteil
Beim Ersetzen des Hot-Swap-fähigen Netzteils nach dem nächsten Serverstart; das neue Netzteil wird automatisch auf die gleiche Firmware und Konfiguration wie das zuvor installierte aktualisiert. Weitere Informationen über die Konfiguration von Ersatzteilen finden Sie im Handbuch für Lifecycle Controller unter https://www.dell.com/idracmanuals. Hot-Spare-Funktion Das System unterstützt die Hot-Spare-Funktion, die den mit der Netzteilredundanz verbundenen Strom-Overhead erheblich reduziert.
Seite 167: Entfernen Eines Netzteilplatzhalters
Entfernen eines Netzteilplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Schritte Ziehen Sie den Platzhalter aus dem System. VORSICHT: Um eine ordnungsgemäße Kühlung zu gewährleisten, muss der Netzteilplatzhalter im zweiten Netzeilschacht in einer nicht redundanten Konfiguration installiert sein. Entfernen Sie den Netzteilplatzhalter nur, wenn Sie ein zweites Netzteil einsetzen.
Seite 168: Netzteil Entfernen
Weitere Informationen über das Kabelmanagement, wenn das Netzteil entfernt oder installiert wird, während sich das System in einem Rack befindet, finden Sie in der Dokumentation zum Kabelführungsarm des Systems unter https:// www.dell.com/poweredgemanuals. Schritte Drücken Sie auf die Freigabevorrichtung und schieben Sie das Netzteil mithilfe des Netzteilgriffs aus dem Netzteilschacht heraus.
Seite 169: Trusted Platform Module
Informationen über das Kabelmanagement beim Entfernen oder Installieren von Netzteilen, während sich das System im Rack befindet, finden Sie in der Dokumentation zum Zubehör für das Kabelmanagement unter https://www.dell.com/poweredgemanuals. 2. Verbinden Sie das Stromkabel mit dem Netzteil und mit einer Steckdose.
Seite 170: Installieren Des Tpm-Moduls
Schritte 1. Machen Sie den TPM-Anschluss auf der Systemplatine ausfindig. Weitere Informationen finden Sie unter Anschlüsse der Systemplatine. 2. Drücken Sie das Modul nach unten und entfernen Sie die Schraube mit dem Sicherheits-Torx 8-Schraubendreherbit, das mit dem TPM-Modul geliefert wurde. 3.
Seite 171: Initialisieren Des Tpm 2.0 Für Benutzer
4. Wählen Sie in der Option TPM-BefehlAktivieren. 5. Speichern Sie die Einstellungen. 6. Starten Sie das System neu. Initialisieren des TPM 2.0 für Benutzer Schritte 1. Drücken Sie beim Start des System F2, um das System-Setup aufzurufen. 2. Klicken Sie im Bildschirm System-Setup-Hauptmenü auf System-BIOS > Systemsicherheitseinstellungen. 3.
Seite 172: Einbauen Der Systemplatine
Abbildung 138. Entfernen der Hauptplatine Nächste Schritte Bauen Sie die Systemplatine ein. Einbauen der Systemplatine Voraussetzungen ANMERKUNG: Bevor Sie die Systemplatine austauschen, ersetzen Sie das Etikett mit der alten iDRAC-MAC-Adresse auf dem Informations-Tag durch das Etikett mit der iDRAC-MAC-Adresse der Ersatzsystemplatine. 1.
Seite 173 Upgrade des Trusted Platform Module. 4. Wenn Sie Easy Restore nicht verwenden, importieren Sie die neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im Benutzerhandbuch für Integrated Dell Remote Access Controller unter https://www.dell.com/ idracmanuals. Installieren und Entfernen von Systemkomponenten...
Seite 174: Wiederherstellen Der Service-Tag-Nummer Mit Easy Restore
5. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Wiederherstellen der Service-Tag-Nummer mit Easy Restore Mithilfe der Funktion "Easy Restore" können Sie Ihre Service-Tag-Nummer, Ihre iDRAC-Lizenz, die UEFI-Konfiguration und die Systemkonfigurationsdaten nach dem Austauschen der Systemplatine wiederherstellen.
Seite 175 Entfernen Sie die Systemplatine. ANMERKUNG: Das Verfahren zum Entfernen der hinteren E/A-Platine mit Flüssigkeitskühlung und der hinteren E/A-Platine ist identisch. Schritte 1. Lösen Sie mit einem Kreuzschlitzschraubendreher Nr. 2 die Schrauben, mit denen die LAN on Motherboard (LOM)-Karte und die hintere E/A-Platine auf der Systemplatine befestigt sind.
Seite 176: Installieren Der Lom-Karte Und Der Hinteren E/A-Platine
Abbildung 141. Entfernen der LOM-Karte und der hinteren E/A-Platine mit Flüssigkeitskühlung Nächste Schritte Setzen Sie die LOM-Karte und die hintere E/A-Platine wieder ein. Installieren der LOM-Karte und der hinteren E/A-Platine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 177 Abbildung 142. Installieren der LOM-Karte und der hinteren E/A-Platine Abbildung 143. installieren der LOM-Karte und der hinteren E/A-Platine mit Flüssigkeitskühlung Nächste Schritte Bauen Sie die Systemplatine ein. 2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Installieren und Entfernen von Systemkomponenten...
Seite 178: Kapitel 8: Upgrade-Kits
Upgrade-Kits Die Tabelle listet die verfügbaren APOS-Kits [After Point Of Sale] auf. Tabelle 91. Upgrade-Kits Kits Zugehörige Links zu Service-Anweisungen Blende Siehe Installieren der Frontverkleidung M.2-SSD-Laufwerk Einbauen des M.2-SSD-Moduls BOSS-N1 Siehe Installieren des BOSS-N1-Controllerkartenmoduls Laufwerke Siehe Installieren des Laufwerks Speicher Siehe Installieren eines Speichermoduls Netzwerkkarten (Standard-PCIe-Adapter...
Seite 179 ANMERKUNG: Um das BOSS-N1-Modul im System zu aktivieren, stellen Sie sicher, dass die BIOS-Firmware-Version 1.5.5 ist und die iDRAC-Firmware-Version 4.30.30.30 oder höher ist. Befolgen Sie, bevor Sie mit der Installation oder dem Entfernen beginnen, die Sicherheitshinweise und die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Systems.
Seite 180: Dpu-Kits (Datenverarbeitungseinheit)
Abbildung 145. Installieren des BOSS-N1-Modulplatzhalters So bauen Sie das BOSS-N1-Modul ein: 1. Installieren des BOSS-N1-Moduls: Informationen zum Installieren des BOSS-N1-Moduls finden Sie unter Installieren des BOSS-N1- Moduls. 2. Installieren Sie das M.2-SSD-Laufwerk. Informationen zum Installieren des M.2-SSD-Laufwerks finden Sie unter Installieren des M.2-SSD-Laufwerks.
Seite 181 Abbildung 146. Vorderansicht der DPU-Karte Abbildung 147. Rückansicht der DPU-Karte ANMERKUNG: Die Mellanox Bluefield2 25Gbe-Karte unterstützt nur Nvidia Channel-FW und Channel-Treiber und unterstützt keine Dell FW/Treiber SWB DUP-Updates. Upgrade-Kits...
Seite 182: Kapitel 9: Serielles Com-Port-Kit
Serielles COM-Port-Kit Das serielle COM-Port-Kit enthält die in der Tabelle aufgeführten Komponenten. Tabelle 93. Serielles COM-Port-Kit Komponenten Anzahl Serielle COM-Port-Karte Kabel Informationen zum Installieren des seriellen COM Ports finden Sie im Abschnitt Serieller COM Port. Serielles COM-Port-Kit...
Seite 183: Kapitel 10: Vga-Port-Kit
VGA-Port-Kit Das VGA-Port-Kit enthält die in der Tabelle aufgeführten Komponenten. Tabelle 94. VGA-Port-Kit Komponenten Anzahl VGA-Port-Karte Kabel Informationen zum Installieren des VGA Ports finden Sie im Abschnitt Port. VGA-Port-Kit...
Seite 184: Kapitel 11: Internes Usb-Karten-Kit
Internes USB-Karten-Kit Das interne USB-Karten-Kit enthält eine interne USB-Karte. Informationen zur Installation von internen USB-Karten finden Sie im Abschnitt zur internen USB-Karte. Internes USB-Karten-Kit...
Seite 185: Kapitel 12: Jumper Und Anschlüsse
Jumper und Anschlüsse In diesem Abschnitt finden Sie wesentliche und spezielle Informationen zu Jumpern und Switches. Außerdem werden die Anschlüsse auf den verschiedenen Platinen im System beschrieben. Mit den Jumpern auf der Systemplatine können das System deaktiviert und Kennwörter zurückgesetzt werden. Um Komponenten und Kabel korrekt zu installieren, müssen Sie in der Lage sein, die Anschlüsse auf der Systemplatine zu identifizieren.
Seite 186 Tabelle 95. Jumper und Anschlüsse auf der Hauptplatine (fortgesetzt) Element Anschluss Beschreibung Riser 3 Riser 3 SIG-Anschluss der Batterie SIG-Anschluss der Batterie Hinterer E/A-Anschluss Hinterer E/A-Anschluss (SL9_CPU_PB5) PCIe-Anschluss 9 Knopfzellenbatterie Knopfzellenbatterie A1, A5, A3, A9, A7 und A11 DIMMs für CPU für die Kanäle A, B, C, D, E und F OCP NIC 3.0-Anschluss OCP NIC 3.0-Anschluss (SL11_CPU1_PB6)
Seite 187: Jumper-Einstellungen Auf Der Systemplatine
Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
Seite 188: Kapitel 13: Systemdiagnose Und Anzeigecodes
Systemdiagnose und Anzeigecodes Die Diagnoseanzeigen auf der Vorderseite geben beim Systemstart den Status des Systems wieder. Themen: • Netzschalter-LED • Status-LED-Anzeigen • Anzeigecodes für Systemzustand und System-ID • iDRAC Quick Sync 2-Anzeigecodes • iDRAC Direct-LED-Anzeigecodes • LCD-Display • NIC-Anzeigecodes • Netzteil-Anzeigecodes •...
Seite 189 Abbildung 150. Status-LED-Anzeigen Tabelle 98. LED-Statusanzeigen und Beschreibungen Symbol Beschreibung Zustand Fehlerbehebung ● Sehen Sie im Systemereignisprotokoll nach, auf welche Festplatte sich der Fehler bezieht. ● Führen Sie den entsprechenden Onlinediagnosetest Anzeige blinkt gelb, wenn aus. Starten Sie das System neu und führen Sie die Festplattenanzeig ein Fehler am Festplattenlaufwerk integrierte Diagnosefunktion (ePSA) aus.
Seite 190: Anzeigecodes Für Systemzustand Und System-Id
Tabelle 98. LED-Statusanzeigen und Beschreibungen (fortgesetzt) Symbol Beschreibung Zustand Fehlerbehebung Abschnitt Wie Sie Hilfe bekommen. Starten Sie das System neu. Aktualisieren Sie ggf. erforderliche Treiber für die PCIe-Karte. Setzen Sie die Karte wieder ein. Wenn das Problem weiterhin besteht, finden Sie weitere Informationen im Anzeige blinkt...
Seite 191: Idrac Quick Sync 2-Anzeigecodes
Zeigt an, dass die iDRAC Quick Sync 2- Prüfen Sie, ob die iDRAC Quick Sync 2- erlischt dann Funktion deaktiviert ist. Funktion so konfiguriert ist, dass sie durch iDRAC deaktiviert wird. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen.www.dell.com/ Systemdiagnose und Anzeigecodes...
Seite 192: Idrac Direct-Led-Anzeigecodes
Tabelle 100. iDRAC Quick Sync 2-Anzeigen und Beschreibungen (fortgesetzt) iDRAC Quick Sync 2-Anzeigecode Zustand Fehlerbehebung poweredgemanuals oder das Benutzerhandbuch für Dell OpenManage Server Administrator unter https:// www.dell.com/openmanagemanuals. Stetig gelb leuchtend Zeigt an, dass sich das System im Starten Sie das System neu. Wenn das ausfallsicheren Modus befindet.
Seite 193: Anzeigen Des Startbildschirms
Abbildung 152. Merkmale des LCD-Display Tabelle 102. Merkmale des LCD-Display Schaltfläche Beschreibung oder Anzeige Links Bewegt den Cursor schrittweise zurück. Auswählen Wählt den vom Cursor markierten Menüeintrag aus. Rechts Bewegt den Cursor schrittweise vorwärts. Beim Durchlaufen einer Meldung: ● Drücken Sie die rechte Taste und halten Sie sie gedrückt, um die Bildlaufgeschwindigkeit zu erhöhen. ●...
Seite 194: Ansichtsmenü
Simple (Einfach) aus, um LCD-Fehlermeldungen als vereinfachte benutzerfreundliche Beschreibung anzuzeigen. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen..
Seite 195: Netzteil-Anzeigecodes
Tabelle 105. NIC-Anzeigecodes (fortgesetzt) NIC-Anzeigecodes Zustand Die Verbindungsanzeige leuchtet grün und die Aktivitätsanzeige Zeigt an, dass die NIC mit einem gültigen Netzwerk mit maximaler blinkt grün. Port-Geschwindigkeit verbunden ist und Daten gesendet oder empfangen werden. Die Verbindungsanzeige leuchtet gelb und die Aktivitätsanzeige Zeigt an, dass die NIC mit einem gültigen Netzwerk mit blinkt grün.
Seite 196: Laufwerksanzeigecodes
Netzteile über dieselbe Art von Etikett verfügen, z. B. über ein EPP-Etikett (Extended Power Performance). Der gleichzeitige Einsatz von Netzteilen aus früheren Generationen von Dell PowerEdge-Servern wird nicht unterstützt, sogar dann, wenn die Netzteile über die gleiche Nennleistung verfügen. Dies führt zu einer Netzteil-Fehlpaarung oder dazu, dass das System sich nicht einschalten lässt.
Seite 197: Verwenden Der Systemdiagnose
Verwenden der Systemdiagnose Führen Sie bei einer Störung im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen.
Seite 198: Ausführen Der Integrierten Systemdiagnose Vom Start-Manager
Das Fenster ePSA Pre-boot System Assessment (ePSA-Systemüberprüfung vor dem Start) wird angezeigt und listet alle Geräte auf, die im System erkannt wurden. Die Diagnose beginnt mit der Ausführung der Tests an allen erkannten Geräten. Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller Schritte 1.
Seite 199: Kapitel 14: Wie Sie Hilfe Bekommen
Sie Dell Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog finden. Die Verfügbarkeit der Services ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den technischen Support und den Customer Service von Dell: Schritte 1.
Seite 200 ● Referenzmaterialien, darunter Installations- und Service-Handbuch, und mechanische Übersicht ● Die Service-Tag-Nummer für einen schnellen Zugriff auf die Hardwarekonfiguration und Garantieinformationen ● Eine direkte Verbindung zu Dell für die Kontaktaufnahme mit dem technischen Support und den Vertriebsteams Schritte 1. Rufen Sie www.dell.com/qrl...
Seite 201: Kapitel 15: Automatische Unterstützung Mit Supportassist
Dell. Diese Informationen werden vom technischen Support von Dell zur Behebung des Problems verwendet. ● Proaktiver Kontakt – Ein Mitarbeiter des technischen Supports von Dell kontaktiert Sie bezüglich des Supportfalls und ist Ihnen bei der Behebung des Problems behilflich.
Seite 202: Kapitel 16: Dokumentationsangebot
In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihr System. So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: ● Gehen Sie auf der Dell Support-Website folgendermaßen vor: 1. Klicken Sie auf den Dokumentations-Link in der Spalte Standort der Tabelle.
Seite 203 Methoden zum Herunterladen von Firmware und Treibern in diesem Dokument. Systemverwaltung Weitere Informationen zur Systems Management www.dell.com/poweredgemanuals Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen zu Einrichtung, www.dell.com/openmanagemanuals...
