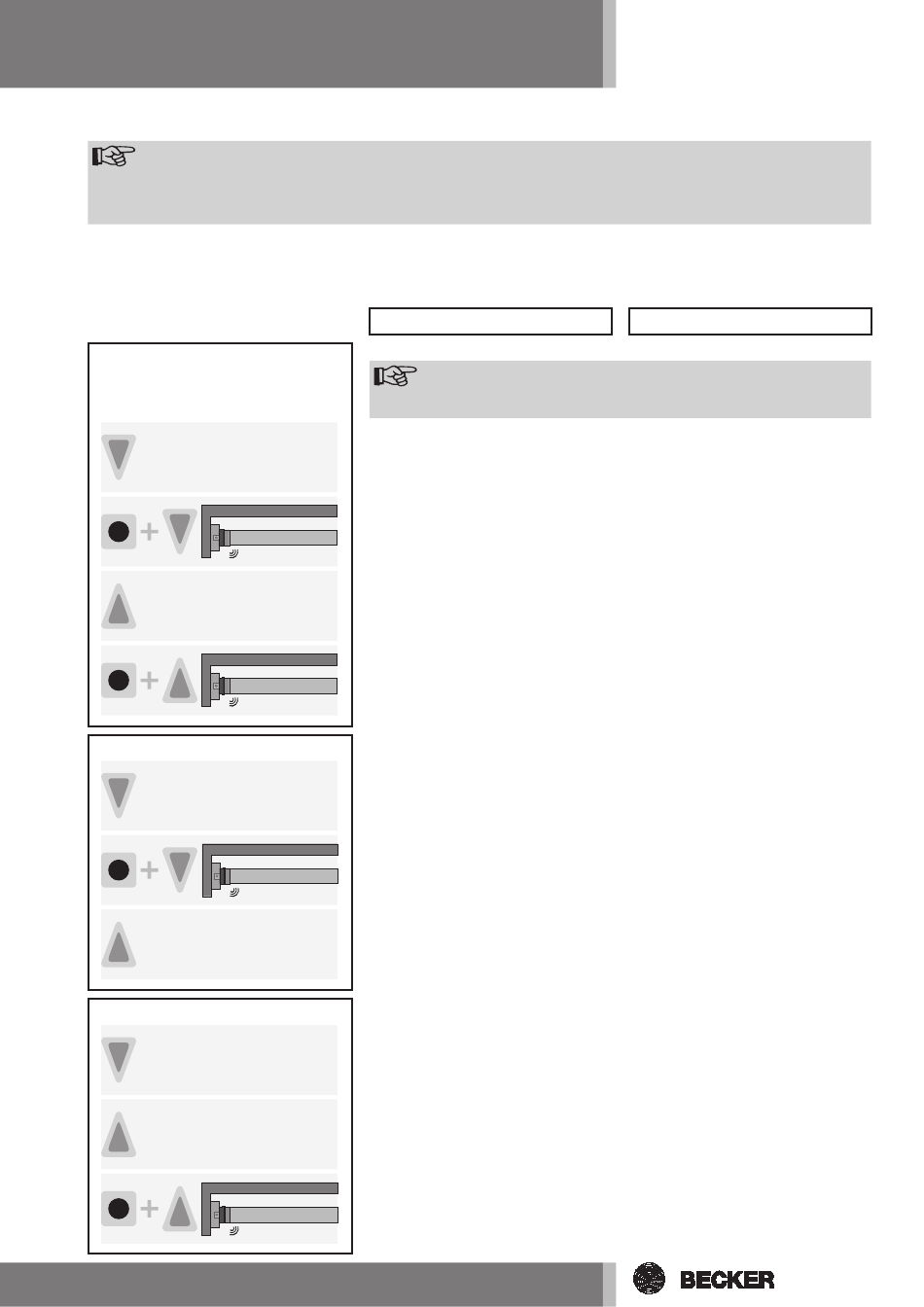

5) Einstellen der Endlagen
Hinweis
Das Einstellen der Endlagen kann nur über den Mastersender erfolgen. Die Drehrichtungszuordnung muss
stimmen. Der Rohrantrieb fährt bei der Endlageneinstellung in Selbsthaltung. Die untere Endlage muss
immer zuerst programmiert werden. Bei der oberen Endlage ist darauf zu achten, dass der Rollladenpanzer
nicht aus den Führungsschienen gezogen wird.
Es gibt 4 Möglichkeiten der Endlageneinstellung:
a) Punkt unten zu Punkt oben ohne Anschlag
b) Punkt unten zu Anschlag oben
5a)
Klack
Klack
5b)
Klack
5c)
Klack
c) Hochschiebesicherung in der unteren Endlage zu Punkt oben ohne Anschlag
d) Hochschiebesicherung in der unteren Endlage zu Anschlag oben
Aktion
zu 5a) Punkt unten zu Punkt oben ohne Anschlag
Hinweis
Bei dieser Endlageneinstellung erfolgt kein Behanglängenaus-
gleich.
Fahren Sie die gewünschte untere
Endlage an.
Drücken Sie nun zuerst die Einlerntaste
und innerhalb 3 Sekunden zusätzlich
die AB-Taste und halten Sie die beiden
Tasten gedrückt.
Anschließend fahren Sie die gewünsch-
te obere Endlage an.
Drücken Sie nun zuerst die Einlerntaste
und innerhalb 3 Sekunden zusätzlich
die AUF-Taste und halten Sie die bei-
den Tasten gedrückt.
zu 5b) Punkt unten zu Anschlag oben
Fahren Sie die gewünschte untere
Endlage an.
Drücken Sie nun zuerst die Einlerntaste
und innerhalb 3 Sekunden zusätzlich
die AB-Taste und halten Sie die beiden
Tasten gedrückt.
Anschließend fahren Sie Auf bis gegen
den oberen, dauerhaft vorhandenen
Anschlag.
zu 5c) Hochschiebesicherung in der unteren Endlage zu Punkt oben ohne
Anschlag
Fahren Sie ab bis in die untere Endlage.
Anschließend fahren Sie die gewünsch-
te obere Endlage an.
Drücken Sie nun zuerst die Einlerntaste
und innerhalb 3 Sekunden zusätzlich
die AUF-Taste und halten Sie die bei-
den Tasten gedrückt.
Reaktion
Die Quittierung erfolgt durch ein „Klack"
des Rohrantriebes.
Die Quittierung erfolgt durch ein „Klack"
des Rohrantriebes.
Die Endlagen sind eingestellt.
Die Quittierung erfolgt durch ein „Klack"
des Rohrantriebes.
Der Rohrantrieb schaltet selbständig
ab.
Die Endlagen sind eingestellt.
Der Rohrantrieb schaltet selbständig
ab.
Die Quittierung erfolgt durch ein „Klack"
des Rohrantriebes.
Die Endlagen sind eingestellt.
