Erforderliche Mindesteinstecklänge (IL) für Messeinsätze zur Durchführung einer
ordnungsgemäßen Kalibrierung
Durch Einschränkungen der Öfen-Geometrien müssen bei hohen Temperaturen Mindestein-
tauchlängen eingehalten werden, um eine Kalibrierung mit annehmbarer Messunsicherheit
durchführen zu können. Ähnliches gilt bei Verwendung eines Kopftransmitters. Bedingt durch
die Wärmeableitung müssen Mindestlängen eingehalten werden, um die Funktionalität des
Transmitters zu gewährleisten –40 ... +85 °C (–40 ... +185 °F)
Kalibriertemperatur
–196 °C (–320,8 °F)
–80 ... 250 °C (–112 ... 482 °F)
251 ... 550 °C (483,8 ... 1 022 °F)
551 ... 600 °C (1 023,8 ... 1 112 °F)
1) Min. 150 mm (5,91 in) erforderlich mit TMT
2) bei einer Temperatur von +80 ... +250 °C (+176 ... +482 °F) und mit TMT min. 50 mm (1,97 in) erforder-
lich
ΔL
IL

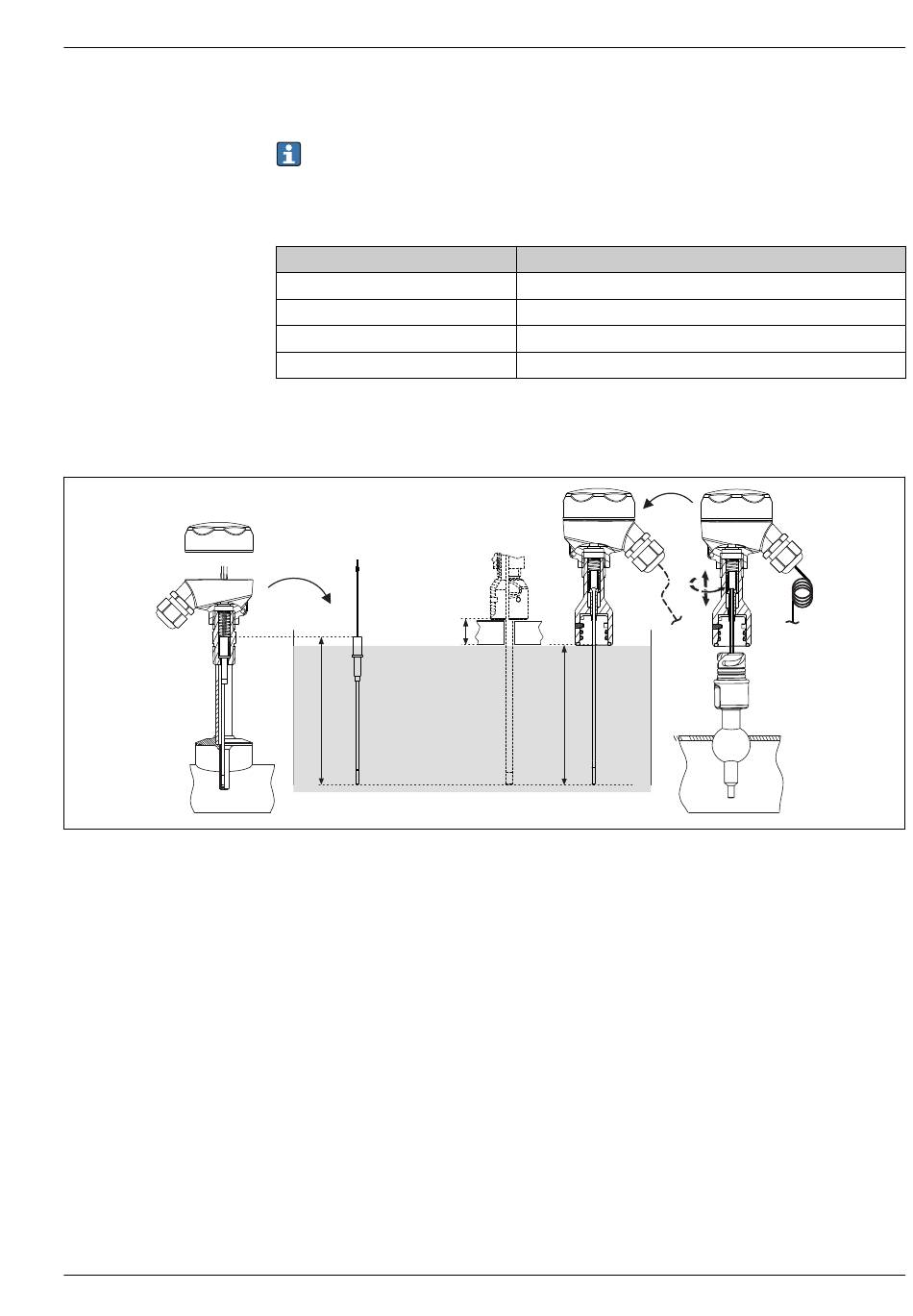

 9 Einstecklängen bei Sensor-Kalibrierung
IL Einstecklänge bei Werkskalibrierung oder Nachkalibrierung vor Ort ohne iTHERM QuickNeck Halsrohr
ILa Einstecklänge bei Nachkalibrierung vor Ort mit iTHERM QuickNeck Halsrohr
ΔL Zusatzlänge, abhängig von der Kalibriereinrichtung, wenn der Messeinsatz nicht vollständig eingetaucht wer-
den kann
• Zur Überprüfung der tatsächlich vorhandenen Messgenauigkeiten der eingebauten Thermometer
ist es erforderlich, häufige zyklische Kalibrierungen des installierten Sensors vorzunehmen. Im
Normalfall wird der Messeinsatz für den Vergleich mit einem präzisen Referenzthermometer im
Kalibrierbad ausgebaut (siehe Grafik linker Teil).
• Die Verwendung des iTHERM QuickNeck erlaubt einen schnellen, werkzeuglosen Ausbau des Mes-
seinsatzes zu Kalibrierzwecken. Mit einer Drehung des Anschlusskopfes löst sich der komplette
obere Teil des Thermometers. Der Messeinsatz wird aus dem Schutzrohr gezogen und direkt in das
Kalibrierbad eingetaucht (siehe Grafik rechter Teil). Hierbei muss auf eine ausreichende Kabel-
länge geachtet werden, um das mobile Kalibrierbad mit angeschlossener Verdrahtung erreichen zu
können. Ist dies für die Kalibrierung nicht möglich, empfiehlt sich die Verwendung eines Geräte-
steckers.
Vorteile iTHERM QuickNeck:
• Erhebliche Zeiteinsparung bei Rekalibrierung (bis 20 min. je Messstelle)
• Vermeidung von Verdrahtungsfehlern beim Wiedereinbau
• Minimierung von Anlagenstillstandzeiten und somit Kosteneinsparung
Mindesteinstecklänge IL in mm ohne Kopftransmitter
1)
120 mm (4,72 in)
Keine Mindesteintauchlänge erforderlich
300 mm (11,81 in)
400 mm (15,75 in)
Ila
2)
A0033648
