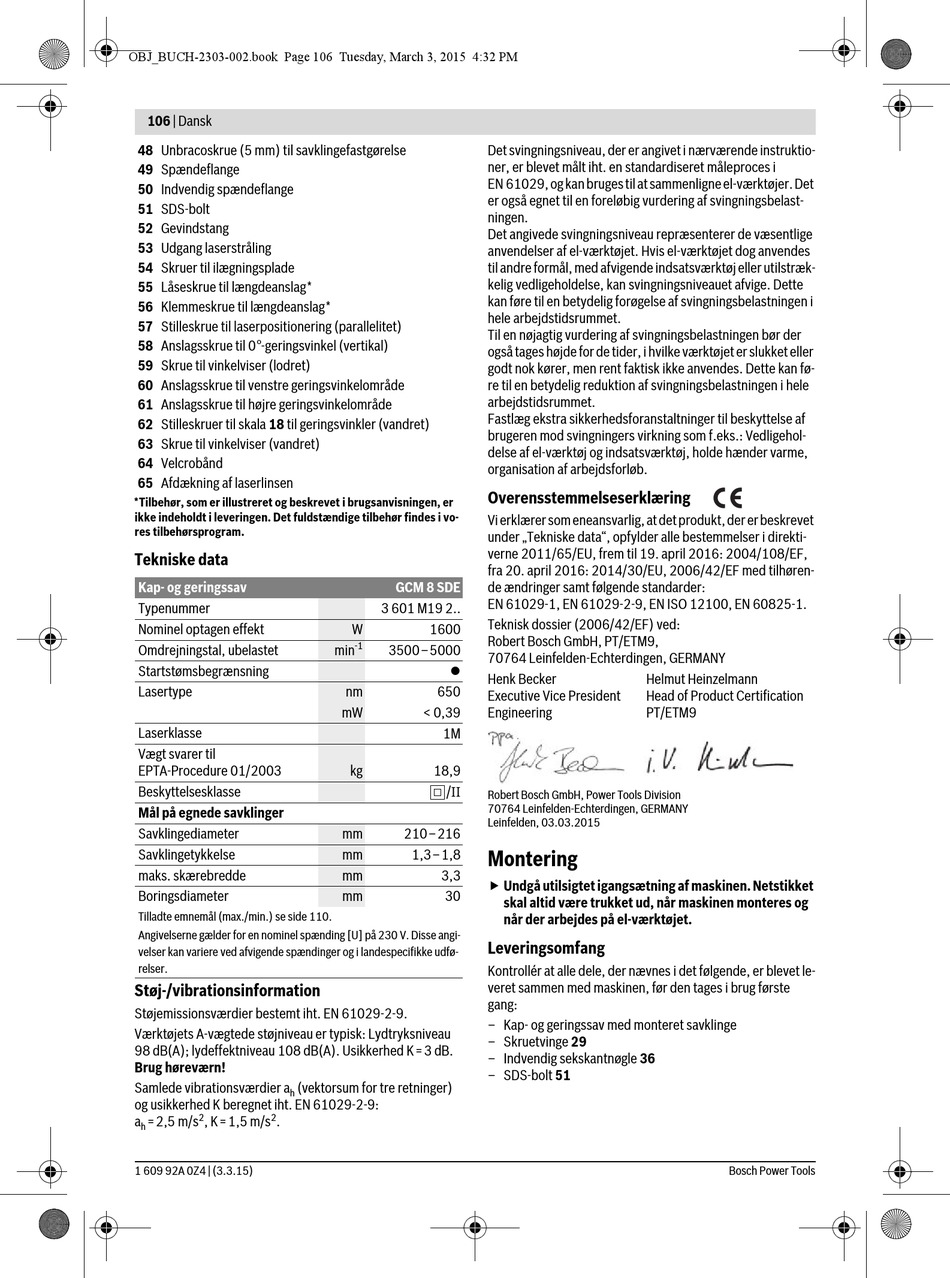

106 | Dansk
48 Unbracoskrue (5 mm) til savklingefastgørelse
49 Spændeflange
50 Indvendig spændeflange
51 SDS-bolt
52 Gevindstang
53 Udgang laserstråling
54 Skruer til ilægningsplade
55 Låseskrue til længdeanslag*
56 Klemmeskrue til længdeanslag*
57 Stilleskrue til laserpositionering (parallelitet)
58 Anslagsskrue til 0°-geringsvinkel (vertikal)
59 Skrue til vinkelviser (lodret)
60 Anslagsskrue til venstre geringsvinkelområde
61 Anslagsskrue til højre geringsvinkelområde
62 Stilleskruer til skala 18 til geringsvinkler (vandret)
63 Skrue til vinkelviser (vandret)
64 Velcrobånd
65 Afdækning af laserlinsen
*Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er
ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vo-
res tilbehørsprogram.

Tekniske data

Kap- og geringssav
Typenummer
Nominel optagen effekt
Omdrejningstal, ubelastet
Startstømsbegrænsning
Lasertype
Laserklasse
Vægt svarer til
EPTA-Procedure 01/2003
Beskyttelsesklasse
Mål på egnede savklinger
Savklingediameter
Savklingetykkelse
maks. skærebredde
Boringsdiameter
Tilladte emnemål (max./min.) se side 110.
Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angi-
velser kan variere ved afvigende spændinger og i landespecifikke udfø-
relser.
Støj-/vibrationsinformation
Støjemissionsværdier bestemt iht. EN 61029-2-9.
Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau
98 dB(A); lydeffektniveau 108 dB(A). Usikkerhed K=3 dB.
Brug høreværn!
Samlede vibrationsværdier a (vektorsum for tre retninger)
h
og usikkerhed K beregnet iht. EN 61029-2-9:
2 2
a =2,5 m/s , K=1,5 m/s .
h
1 609 92A 0Z4 | (3.3.15)
Det svingningsniveau, der er angivet i nærværende instruktio-
ner, er blevet målt iht. en standardiseret måleproces i
EN 61029, og kan bruges til at sammenligne el-værktøjer. Det
er også egnet til en foreløbig vurdering af svingningsbelast-
ningen.
Det angivede svingningsniveau repræsenterer de væsentlige
anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes
til andre formål, med afvigende indsatsværktøj eller utilstræk-
kelig vedligeholdelse, kan svingningsniveauet afvige. Dette
kan føre til en betydelig forøgelse af svingningsbelastningen i
hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingningsbelastningen bør der
også tages højde for de tider, i hvilke værktøjet er slukket eller
godt nok kører, men rent faktisk ikke anvendes. Dette kan fø-
re til en betydelig reduktion af svingningsbelastningen i hele
arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af
brugeren mod svingningers virkning som f.eks.: Vedligehol-
delse af el-værktøj og indsatsværktøj, holde hænder varme,
organisation af arbejdsforløb.
Overensstemmelseserklæring
Vi erklærer som eneansvarlig, at det produkt, der er beskrevet
under „Tekniske data", opfylder alle bestemmelser i direkti-
verne 2011/65/EU, frem til 19. april 2016: 2004/108/EF,
fra 20. april 2016: 2014/30/EU, 2006/42/EF med tilhøren-
GCM 8 SDE de ændringer samt følgende standarder:
EN 61029-1, EN 61029-2-9, EN ISO 12100, EN 60825-1.
3 601 M19 2..
Teknisk dossier (2006/42/EF) ved:
W 1600
Robert Bosch GmbH, PT/ETM9,
-1
min 3500–5000
70764 Leinfelden-Echterdingen, GERMANY

Henk Becker
nm 650
Executive Vice President
mW < 0,39 Engineering
1M
kg 18,9
/II
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 03.03.2015
mm 210–216
Montering
mm 1,3–1,8
mm 3,3
 Undgå utilsigtet igangsætning af maskinen. Netstikket
mm 30
skal altid være trukket ud, når maskinen monteres og
når der arbejdes på el-værktøjet.

Leveringsomfang

Kontrollér at alle dele, der nævnes i det følgende, er blevet le-
veret sammen med maskinen, før den tages i brug første
gang:
– Kap- og geringssav med monteret savklinge
– Skruetvinge 29
– Indvendig sekskantnøgle 36
– SDS-bolt 51
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
