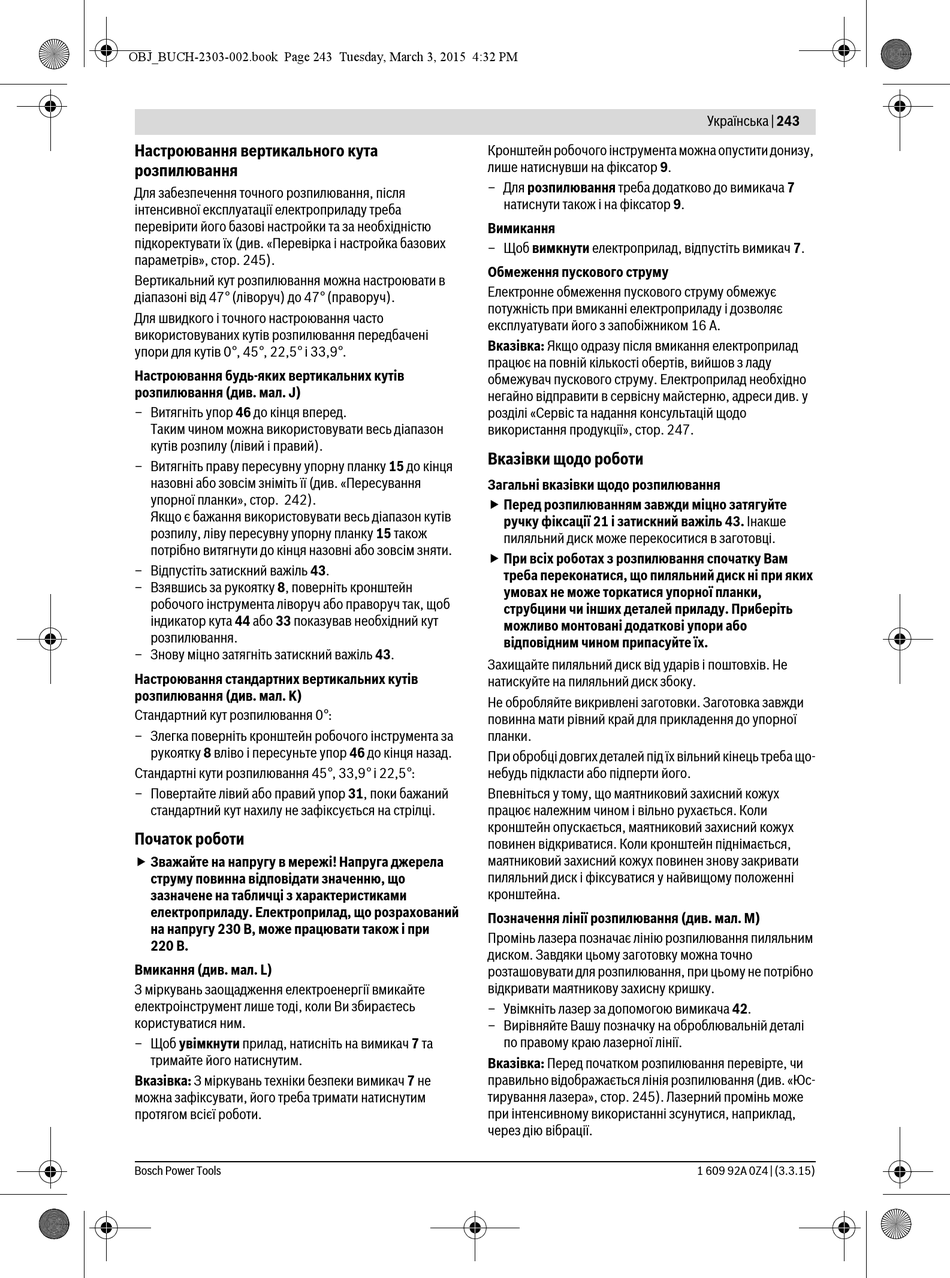

Настроювання вертикального кута
розпилювання
Для забезпечення точного розпилювання, після
інтенсивної експлуатації електроприладу треба
перевірити його базові настройки та за необхідністю
підкоректувати їх (див. «Перевірка і настройка базових
параметрів», стор. 245).
Вертикальний кут розпилювання можна настроювати в
діапазоні від 47° (ліворуч) до 47° (праворуч).
Для швидкого і точного настроювання часто
використовуваних кутів розпилювання передбачені
упори для кутів 0°, 45°, 22,5° і 33,9°.
Настроювання будь-яких вертикальних кутів
розпилювання (див. мал. J)
– Витягніть упор 46 до кінця вперед.
Таким чином можна використовувати весь діапазон
кутів розпилу (лівий і правий).
– Витягніть праву пересувну упорну планку 15 до кінця
назовні або зовсім зніміть її (див. «Пересування
упорної планки», стор. 242).
Якщо є бажання використовувати весь діапазон кутів
розпилу, ліву пересувну упорну планку 15 також
потрібно витягнути до кінця назовні або зовсім зняти.
– Відпустіть затискний важіль 43.
– Взявшись за рукоятку 8, поверніть кронштейн
робочого інструмента ліворуч або праворуч так, щоб
індикатор кута 44 або 33 показував необхідний кут
розпилювання.
– Знову міцно затягніть затискний важіль 43.
Настроювання стандартних вертикальних кутів
розпилювання (див. мал. K)
Стандартний кут розпилювання 0°:
– Злегка поверніть кронштейн робочого інструмента за
рукоятку 8 вліво і пересуньте упор 46 до кінця назад.
Стандартні кути розпилювання 45°, 33,9° і 22,5°:
– Повертайте лівий або правий упор 31, поки бажаний
стандартний кут нахилу не зафіксується на стрілці.
Початок роботи
 Зважайте на напругу в мережі! Напруга джерела
струму повинна відповідати значенню, що
зазначене на табличці з характеристиками
електроприладу. Електроприлад, що розрахований
на напругу 230 В, може працювати також і при
220 В.
Вмикання (див. мал. L)
З міркувань заощадження електроенергії вмикайте
електроінструмент лише тоді, коли Ви збираєтесь
користуватися ним.
– Щоб увімкнути прилад, натисніть на вимикач 7 та
тримайте його натиснутим.
Вказівка: З міркувань техніки безпеки вимикач 7 не
можна зафіксувати, його треба тримати натиснутим
протягом всієї роботи.
Bosch Power Tools
Кронштейн робочого інструмента можна опустити донизу,
лише натиснувши на фіксатор 9.
– Для розпилювання треба додатково до вимикача 7
натиснути також і на фіксатор 9.
Вимикання
– Щоб вимкнути електроприлад, відпустіть вимикач 7.
Обмеження пускового струму
Електронне обмеження пускового струму обмежує
потужність при вмиканні електроприладу і дозволяє
експлуатувати його з запобіжником 16 А.
Вказівка: Якщо одразу після вмикання електроприлад
працює на повній кількості обертів, вийшов з ладу
обмежувач пускового струму. Електроприлад необхідно
негайно відправити в сервісну майстерню, адреси див. у
розділі «Сервіс та надання консультацій щодо
використання продукції», стор. 247.
Вказівки щодо роботи
Загальні вказівки щодо розпилювання
 Перед розпилюванням завжди міцно затягуйте
ручку фіксації 21 і затискний важіль 43. Інакше
пиляльний диск може перекоситися в заготовці.
 При всіх роботах з розпилювання спочатку Вам
треба переконатися, що пиляльний диск ні при яких
умовах не може торкатися упорної планки,
струбцини чи інших деталей приладу. Приберіть
можливо монтовані додаткові упори або
відповідним чином припасуйте їх.
Захищайте пиляльний диск від ударів і поштовхів. Не
натискуйте на пиляльний диск збоку.
Не обробляйте викривлені заготовки. Заготовка завжди
повинна мати рівний край для прикладення до упорної
планки.
При обробці довгих деталей під їх вільний кінець треба що-
небудь підкласти або підперти його.
Впевніться у тому, що маятниковий захисний кожух
працює належним чином і вільно рухається. Коли
кронштейн опускається, маятниковий захисний кожух
повинен відкриватися. Коли кронштейн піднімається,
маятниковий захисний кожух повинен знову закривати
пиляльний диск і фіксуватися у найвищому положенні
кронштейна.
Позначення лінії розпилювання (див. мал. M)
Промінь лазера позначає лінію розпилювання пиляльним
диском. Завдяки цьому заготовку можна точно
розташовувати для розпилювання, при цьому не потрібно
відкривати маятникову захисну кришку.
– Увімкніть лазер за допомогою вимикача 42.
– Вирівняйте Вашу позначку на оброблювальній деталі
по правому краю лазерної лінії.
Вказівка: Перед початком розпилювання перевірте, чи
правильно відображається лінія розпилювання (див. «Юс-
тирування лазера», стор. 245). Лазерний промінь може
при інтенсивному використанні зсунутися, наприклад,
через дію вібрації.
