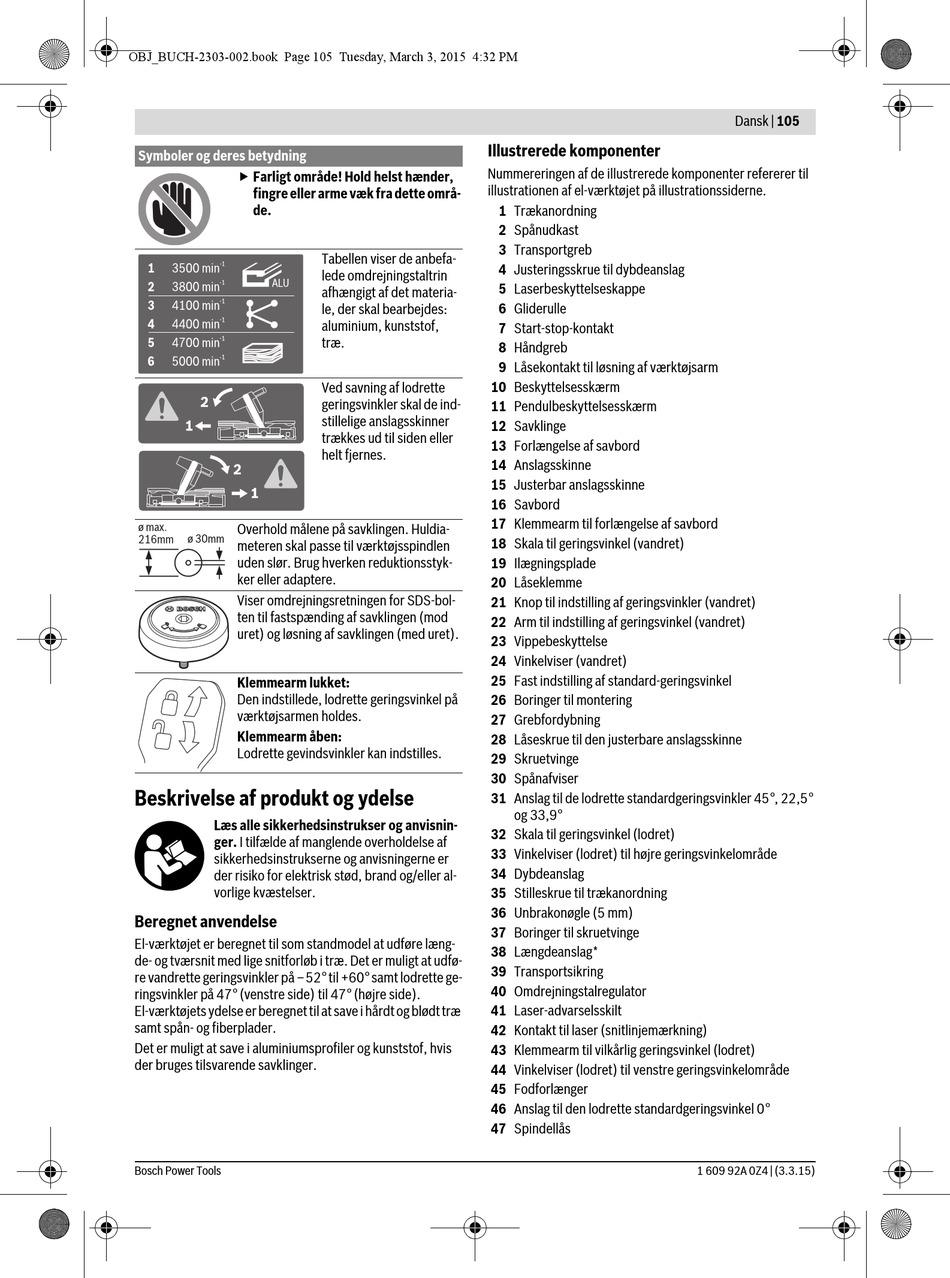

Symboler og deres betydning
 Farligt område! Hold helst hænder,
fingre eller arme væk fra dette områ-
de.
Overhold målene på savklingen. Huldia-
meteren skal passe til værktøjsspindlen
uden slør. Brug hverken reduktionsstyk-
ker eller adaptere.
Viser omdrejningsretningen for SDS-bol-
ten til fastspænding af savklingen (mod
uret) og løsning af savklingen (med uret).
Klemmearm lukket:
Den indstillede, lodrette geringsvinkel på
værktøjsarmen holdes.
Klemmearm åben:
Lodrette gevindsvinkler kan indstilles.
Beskrivelse af produkt og ydelse
Læs alle sikkerhedsinstrukser og anvisnin-
ger. I tilfælde af manglende overholdelse af
sikkerhedsinstrukserne og anvisningerne er
der risiko for elektrisk stød, brand og/eller al-
vorlige kvæstelser.

Beregnet anvendelse

El-værktøjet er beregnet til som standmodel at udføre læng-
de- og tværsnit med lige snitforløb i træ. Det er muligt at udfø-
re vandrette geringsvinkler på –52° til +60° samt lodrette ge-
ringsvinkler på 47° (venstre side) til 47° (højre side).
El-værktøjets ydelse er beregnet til at save i hårdt og blødt træ
samt spån- og fiberplader.
Det er muligt at save i aluminiumsprofiler og kunststof, hvis
der bruges tilsvarende savklinger.
Bosch Power Tools
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til
illustrationen af el-værktøjet på illustrationssiderne.
1 Trækanordning
2 Spånudkast
3 Transportgreb
Tabellen viser de anbefa-
4 Justeringsskrue til dybdeanslag
lede omdrejningstaltrin
5 Laserbeskyttelseskappe
afhængigt af det materia-
6 Gliderulle
le, der skal bearbejdes:
aluminium, kunststof,
7 Start-stop-kontakt
træ.
8 Håndgreb
9 Låsekontakt til løsning af værktøjsarm
10 Beskyttelsesskærm
Ved savning af lodrette
geringsvinkler skal de ind-
11 Pendulbeskyttelsesskærm
stillelige anslagsskinner
12 Savklinge
trækkes ud til siden eller
13 Forlængelse af savbord
helt fjernes.
14 Anslagsskinne
15 Justerbar anslagsskinne
16 Savbord
17 Klemmearm til forlængelse af savbord
18 Skala til geringsvinkel (vandret)
19 Ilægningsplade
20 Låseklemme
21 Knop til indstilling af geringsvinkler (vandret)
22 Arm til indstilling af geringsvinkel (vandret)
23 Vippebeskyttelse
24 Vinkelviser (vandret)
25 Fast indstilling af standard-geringsvinkel
26 Boringer til montering
27 Grebfordybning
28 Låseskrue til den justerbare anslagsskinne
29 Skruetvinge
30 Spånafviser
31 Anslag til de lodrette standardgeringsvinkler 45°, 22,5°
32 Skala til geringsvinkel (lodret)
33 Vinkelviser (lodret) til højre geringsvinkelområde
34 Dybdeanslag
35 Stilleskrue til trækanordning
36 Unbrakonøgle (5 mm)
37 Boringer til skruetvinge
38 Længdeanslag*
39 Transportsikring
40 Omdrejningstalregulator
41 Laser-advarselsskilt
42 Kontakt til laser (snitlinjemærkning)
43 Klemmearm til vilkårlig geringsvinkel (lodret)
44 Vinkelviser (lodret) til venstre geringsvinkelområde
45 Fodforlænger
46 Anslag til den lodrette standardgeringsvinkel 0°
47 Spindellås
og 33,9°
Dansk | 105
